Значит это просто удачное совпадение. По замерам PWR чётко совпадает с показаниями показометра в "PowerSDR". Но вот странное дело, это только в SDR 1W а в DN-100 уже ничего не показывает в программе.

_________________
73! Сергей (RA3AJD)

В оригинале SDR-1000 100w, мощность и SWR уже измеряются железом.
В DN-100 это видимо не предусмотрено.

_________________
---
Сергей RW3PS

СТОП! Я спрашывал совета по поводу шумов в паузах, как отключить этот автомат усиление микрофонного сигнала в новых врсиях PowerSDR, а как там измерияется PWR даже мне ясно

У меня явных шумов в паузах нет.
Если контролировать уровень микрофона по TX Meter - Mic, то при максимально громких звуках индикатор
доходит до нуля или чуть дальше залетает, уровень шума в паузах при этом практически на минимуме (одно деление).
Конечно их можно получить накрутив усиление микрофонного тракта, но этого делать не надо.
Mic Boost в настройках аудио не активирую, Leveler не более 6дБ.
В E-MU микрофонный вход есть или только линейные?
В последнем случае внешний микрофонный усилитель используется или микрофон на линейном входе ЗК висит?
Не пытайтесь добиться в SSB, при обычной речи, выходной мощности по индикатору PowerSDR близкой к тональнику.

_________________
---
Сергей RW3PS

Да, я понял, нет пока во всем хорошо работающей PoweSDR версии. В новых версиях у менья слишком мала выходная мошность, повысив уровень микрофонного сигнала, вылезает скачкообразно шумы на паузах, а мошность невырастает более 200мВт в ССБ ( внешний показометр!!!). Нашел версию, с мошностю и шумами все в норме, но гючит графика. Такова реальность с PowerSDR.
ЗК e-mu 1616m очень хорошая картогка для СДР, лучше чем Roland edirol, ЦАП- АЦП лучше. Есть там микрофонные балансные и не балансние входы с усилением.

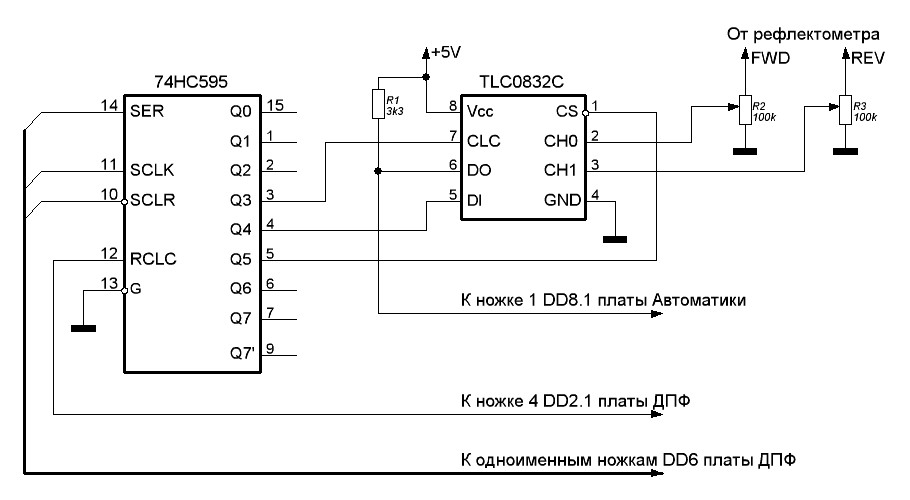

Меня часто в письмах спрашивают, как приделать к СДРу АЦП для вывода показаний мощности и КСВ на экран комьпьютера. Вот нарисовал схемку применительно для трехплатной версии СДРа от UT2FW. Думаю дядя Саша не будет против, что я ее здесь разместил.
Юрий.

Где АЦП покупали?
Может аналог есть?

Задайте поиск например на efind.ru, много где продают. Есть аналог ADC0832, но насколько помню аналог функциональный, распиновка отличается (нужно проверить).
Юрий.
P.S. Проверил, ADC0832 аналог и функциональный и по ногам, так же аналоги ADC082S021, ADC082S051, ADC082S101.

Спасибо!

Дополнение к вышеприведенной схеме: в своем трехплатном варианте СДРа дядя Саша предусмотрительно развел места под регистры и дешифратор (DD2, DD4, DD6, DD9, DD13), но эти элементы как правило не устанавливаются, т.к. на плате ДПФ есть аналоги некоторых этих микросхем, кроме аналога DD9, вот как раз эта микросхема и выдает сигналы для управления АЦП. Поэтому для желающих добавить АЦП в подобный аппарат, нужно на плату Автоматики установить микросхемы DD9 и DD13 для получения управляющих сигналов АЦП. То что Александр развел на плате этот узел, может сильно помочь самодельщикам которые делают СДР имея только плату автоматики и плату TRX, а остальные узлы применяют свои. С вышеупомянутых регистров можно получить весь необходимый набор управляющих сигналов для ДПФ, ФНЧ, УМ, АЦП и автоматического антенного тюнера.
