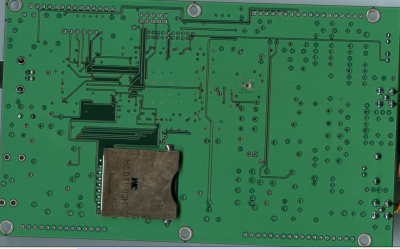

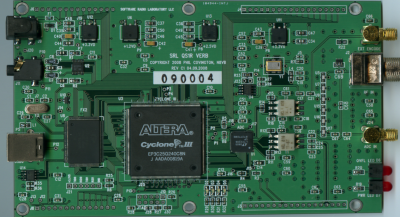

Очередные фотки ПП QS1R cделаные СКАНЕРОМ!!!
Огромное спасибо Алексею Сулину sulin74@mail.ru за предоставленные фотки

_________________
Sergey, US6IQL

Блин, так ломает регистрироваться на yahoo.com
Кто может выложить схемотехнику QS1R?
Или скажите мне: там на входе какой сложности LPF стоит с частотой среза 55-60MHz?

Как они вообще декларируют поддержку 6М диапазона? Этож какой
прямоугольности и затухания вне полосы должен быть этот LPF тогда?
Если этот LPF не имеет гарантированного затухания более 90-100Дб за пределами 60М то все эти АЦП и ПЛИС стоимостью сотни долларов до одного места.
Зеркалки (вернее не зеркалки, а смежный реверсивный спектр - следующая за 0-65 зона Найквиста. Ну не суть, будут приниматься побочные каналы приема) в диапазоне 65-130 все наши будут. И никакие алгоритмы это никогда не исправят в принципе

С АЦП 130Msps на входе поверю в качественную поддержку приема полосой до 30М. И эту полосу должен прежде всего обеспечить
аналоговый фильтр на входе приемника.

См. самое первое сообщение в этой теме...

_________________
Sergey, US6IQL

На листе номер 1 между цепью BNC_RA и ADC_IN вижу нечто похожее на фильтр, выполненный методом соединения
готовых модулей (предположительно ФНЧ). Но по этому поводу у меня есть большие сомнения т.к. это какие то поппсовые Муратовские модули.
В аппарате вообще предусмотрен свой ФНЧ? Если да, то хотелось бы посмотреть его интегральную (от антенны до АЦП) АЧХ в диапазоне 0.06-130M? А еще лучше до ~200M.
Они там на закрытом форуме какие то диаграмы приводили по этому поводу?

Чтоб было понятно о чем я говорю. Имеется в виду антиалиасинговый фильтр, который обязательно ставится перед АЦП. Его может не быть в самой схемотехнике
qs1r, но тогда он должен быть снаружи. Вобщем кто в курсе раскройте эту тему.

То, что в течение ближайших лет все это цифровое и цифро-аналоговое барахло подешевеет нет сомнений.
Но если говорить конкретно за LTC2208, то нам нужен вариант 16bit@130Msps.
По Вашей ссылке нашел минимальную цену 92 доллара. Добавим сюда еще шипинг.

Вот видео на тему: IMD Tones and ADC bus coupling in the Perseus receiver
http://www.youtube.com/watch?v=OeJQ-YynENI

И это при том, что Perseus построен на базе АЦП LTC2206 14Bit@80MSPS

_________________
Sergey, US6IQL

Спасибо за налядную демонстрацию эффекта скремблирования выходных цепей.
Собственно это только доказывает тот факт, что качественный приемник это не тупая функция от
цифровых наворотов. Каждый ньюанс на счету, битва за шумы/нелинейности/фильтрацию(аналоговую) ни куда не пропадает.
Я бы даже сказал все только начинается по новому и на более высоком качественном уровне

Еще один миф цифровой техники развенчивается походу. Принцип "собрал и гарантированно работает" не соблюдается
для такой техники.
Нужны приборы. Нет, не так. Нужны ПРИБОРЫ.
Нет, даже не так - нужно МНОГО ПРИБОРОВ и других инструментов для того, чтобы
получился действительно качественный аппарат.

"Шипинг" у наших поставщиков увеличивает цену в среднем от двух до четырёх раз. Чем дешевле микруха, тем дороже будет "шипинг"...
Ответ от одного поставщика:
LTC2208 - поставить не сможем, Analog Devices предлагает замену:AD9461BSV. Этот АЦП ЛИЦЕНЗИОННЫЙ (!!!) для его поставки необходимо оформление лицензии на предприятие, которому мы сможем её поставлять + продвать сможем только по безналичному расчёту (н/п предприятию, на котором вы паяетесь). Оформление лицензии можем взять на себя, по времени - 3-4 месяца, от вас - инфа об изделии и применении его.

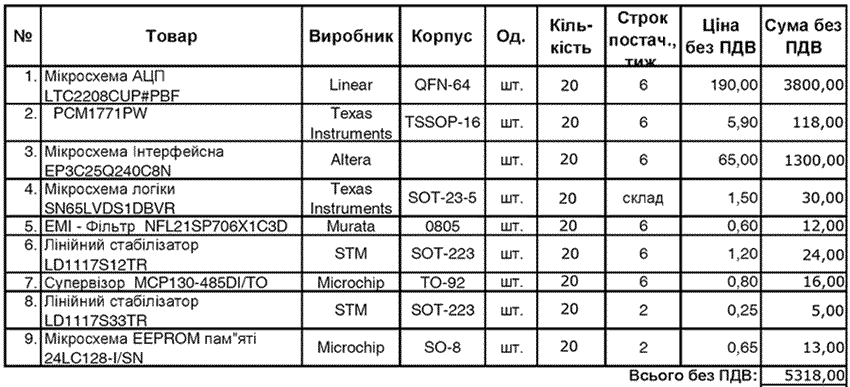

Цены от второго см. на картинке.
Где там дядя Саша LIII с "длиннючим списком" славянских радистов закатился, страстно желающих приобщиться к цифровой теме?

_________________
Aleksandr

Я на месте и список теперь у меня большой, только теперь он платный Сам понимаешь коммерция, первые пять станций (опубликованные в начале ветки) это бонус то есть бесплатно, а последующие теперь стоят денег. Как для тебя по дружбе не дорого - один позывной, один доллар, бабульки вперед.
Не много информации Фил уехал отдыхать на острова, так что обещанная передающая часть QS1T откладывается до НОвого Года

_________________
Александр UX5IW

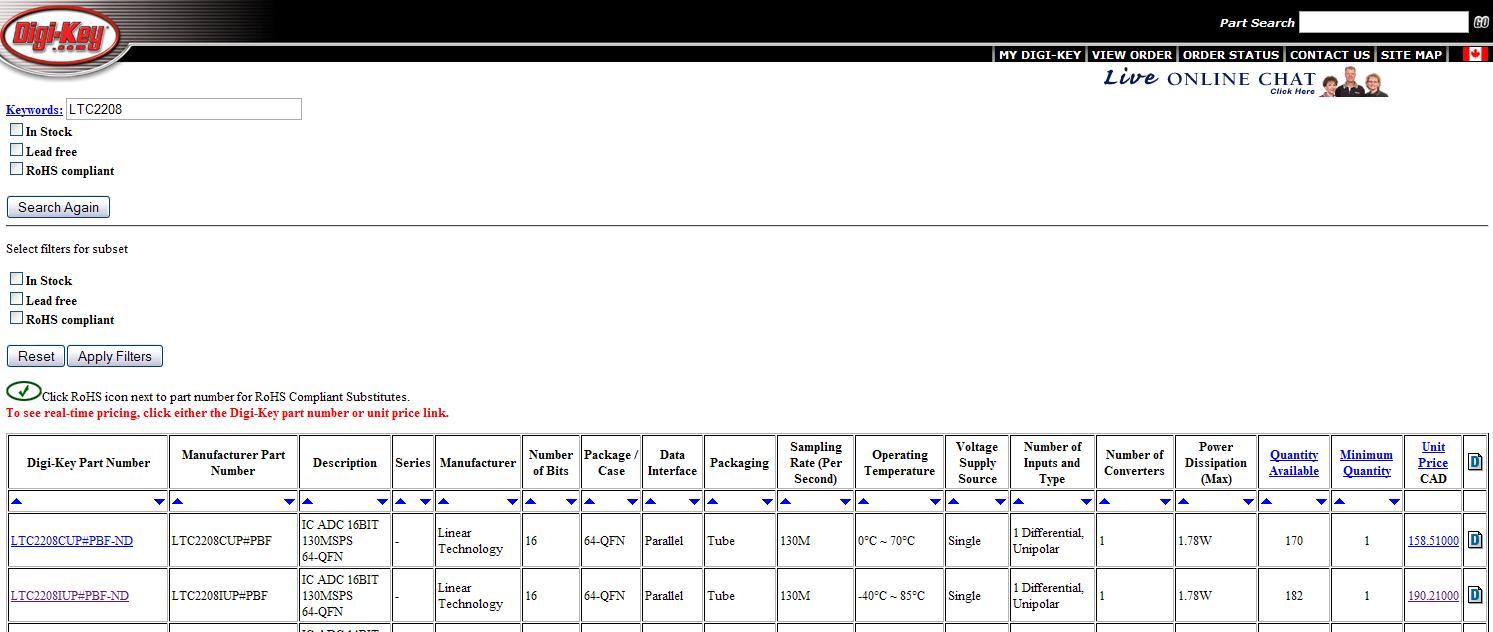

Вот на DigiKey в Канаде цены в местных песо:

Цены за 25 АЦП 114$CAD за штучку.

ПС: попробовал дойти "почти" до оплаты, вроде никаких проблем. Возможно при пересылке они чего-нибудь напишут вроде "не на экспорт"..

Провёл "беседу" с дядькой, который помогал разводить платки для SDRа. В итоге - он берётся развести плату-клон QS1R. Денег на это уйдёт 350$. Плюс потом подготовка производства и напряжное изготовление небольшой партии платок. Ориентировочно выйдет 80-100$ тока за чистую платку. Если наберёшь 10 не просто желающих подключиться, а материально могущих поддержать - могу дать старт этой теме.

_________________
Aleksandr

Плата уже разведена и заказана.

То, что оно где-то разведено и где-то заказано - в этом нет сомнения. Вопрос то какой был задан на первой страничке? Вот на него и ответ.

_________________
Aleksandr

Ну это совсем другое дело Давно пора "камень" сдвинуть с места.
Правда из нашего прежнего списка

1. UX5IW
2. UT2FW
3. US6IQL
4. UY3IY
5. UR3IEC

мы потеряли UY3IY, он отправил "поганым" американцам последние на Украине 1000 ни кому не нужных зеленых тугриков . Меня уговаривал, но я пока держусь, так как признаю только нашу картошку и горилку. К концу месяца Александр UY3IY должен получить, обещал мне показать эту железку, только если я не буду болтать языком на форумах.

Если все взвесить, то реальных покупатель будет очень мало, был бы там передатчик и общая стоимость не превышала 800$ еще как то можно подумать, а так даже не знаю что и сказать. Нужна хорошая реклама.

_________________
Александр UX5IW

На radioscanner.ru тему QS1R начали петерирать ещё в конце июля-2009: http://www.radioscanner.ru/forum/topic3 ... #msg563885 Кое-кто из участников их форума успел уже клонировать данный девайс, а кто-то переразвёл печатку под свои нужды. В общем интересное развитие получил проект дядюшки Фила
