В продолжение темы "Осваиваем цифу на СДР".
Сей труд принадлежит перу дяди Вити RV9AT. На моё предложение ему самому выложить описание в форум - он резонно ответил - жизнь интересна не только СДРной темой и тем более не напряжной темой всеобщего ликбеза. Посему придётся дяде Саше совершать очередной подвиг - помалу выкладывать инфо.
Итак, приступим.

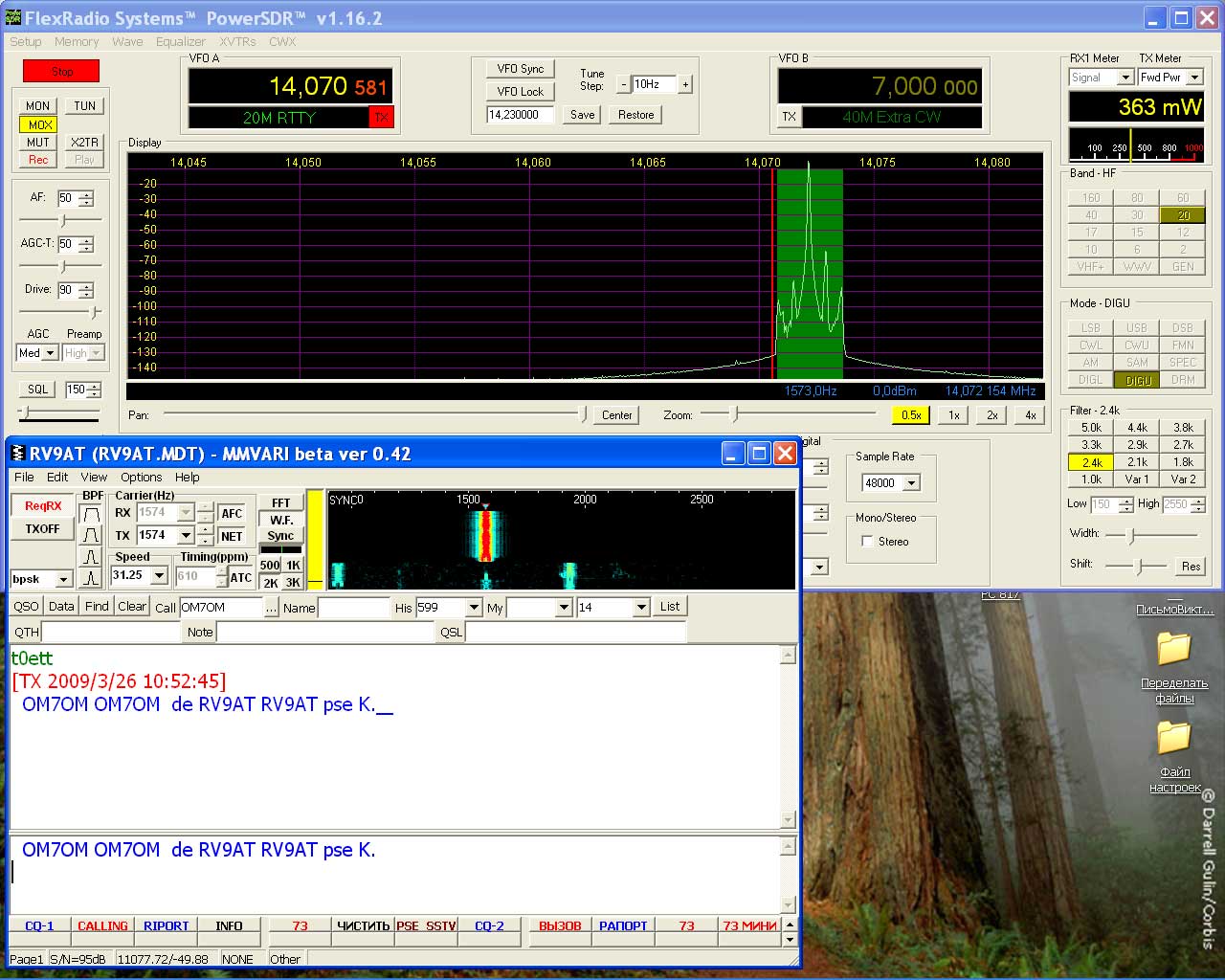

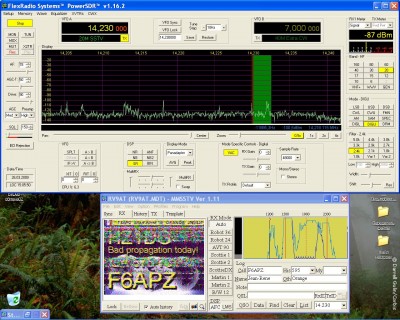

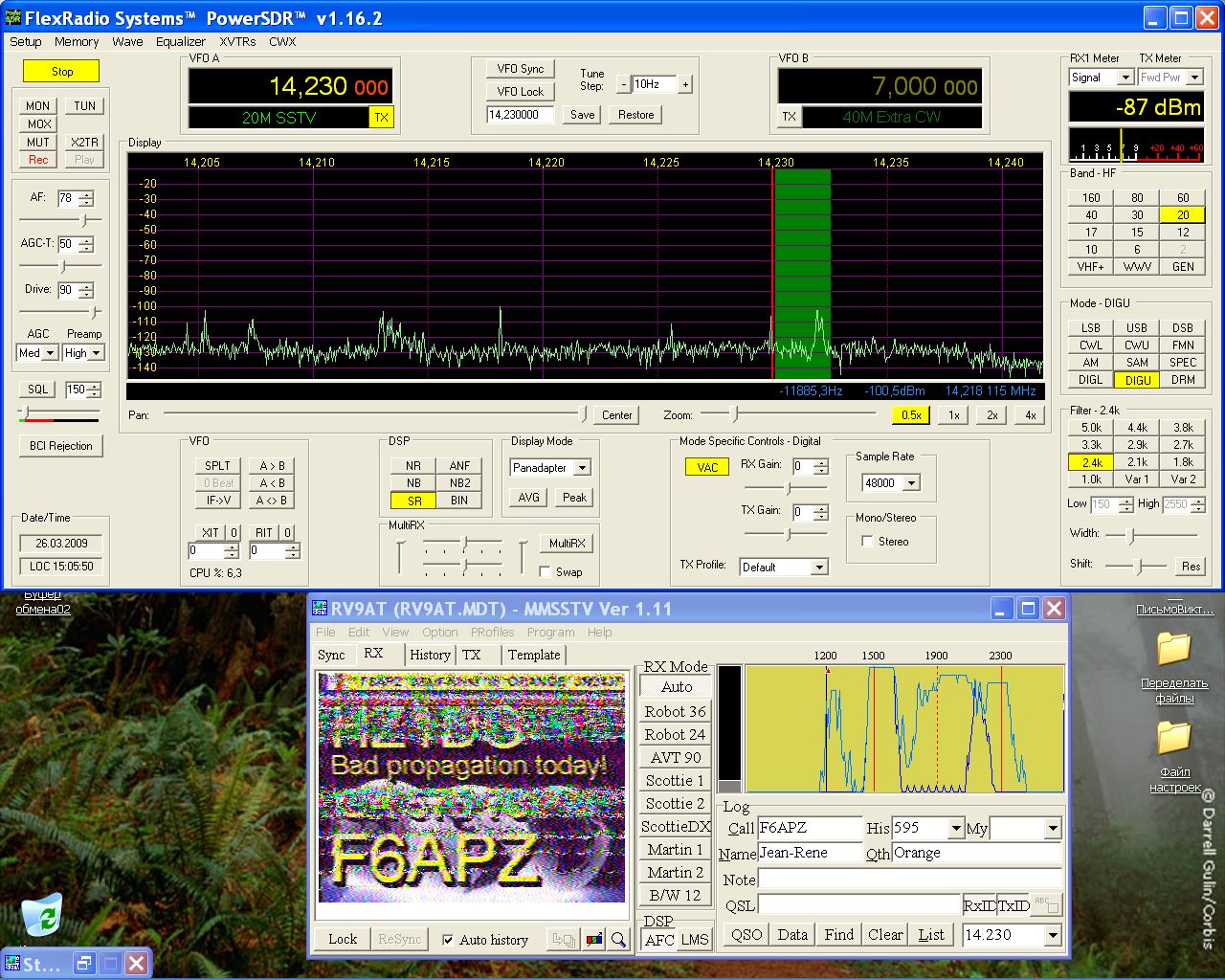

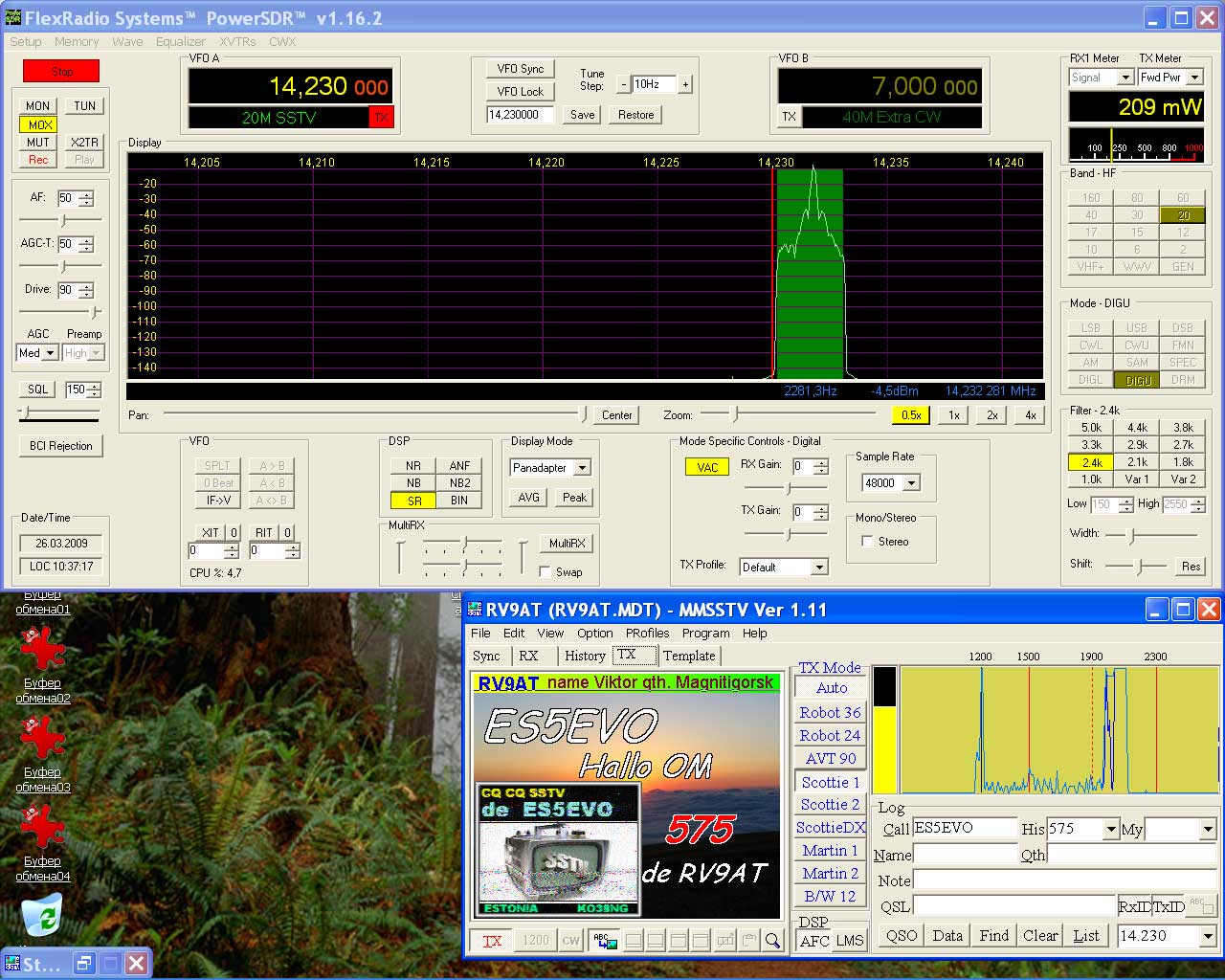

PowerSDR и MMSSTV в одной упряжке

По прочтении статей Александра UR4QBP: «Сопряжение PowerSDR и MiхW через VirtualCOM» и «PowerSDR и MixW, работаем в цифре» http://ur4qbp.ucoz.ua/publ/2-1-0-15 и http://ur4qbp.ucoz.ua/publ/2-1-0-12 захотелось и мне работать в «цифре» из PowerSDR, но так как программу MixW не люблю (хоть ты тресни), а обожаю MMSSTV, то пришлось «соединять» их самостоятельно. По проведении ряда экспериментов и была написана эта статья. На авторство не претендую – это всего лишь дополнение к первоисточникам.
Я использую в работе 2 звуковые карты: Sound Blaster MP3+ (USB) для PowerSDR и PCI Creative SB Live для цифровых видов связи.
Работу разделил на 2 этапа: подключение аудиокабеля и подключение коммутации. По умолчанию берётся, что программы PowerSDR и MMSSTV уже установлены и настроены.
Итак – этап первый.
Перед установкой программы VAC402 программы, которые взаимодействуют с аудиоконтроллером: PowerSDR, MMSSTV, а также аудио и видео плееры, модемы, аська и т.д. должны быть закрыты.

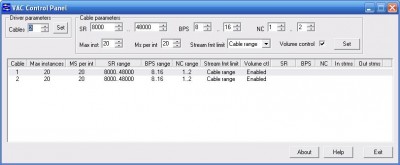

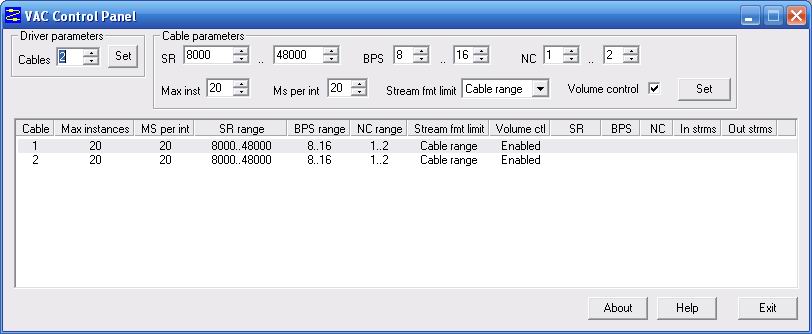

Устанавливаем программу по умолчанию. Потом идём в Пуск – Программы - Virtual Audio Cable - Control panel и выставляем настройки как на рисунке image001.jpg, меняя в Driver parameters опции Cables-1 и Cables-2, потом жмем на кнопку Set для 1-го и 2-го кабеля.

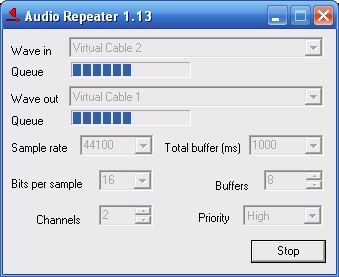

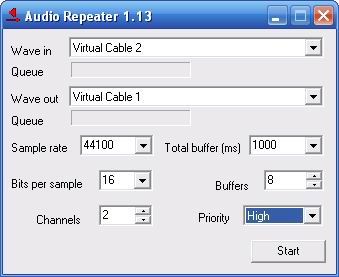

Выходим из программы приступаем к настройке аудиорепитера виртуального аудиокабеля. Следуем Пуск – Программы - Virtual Audio Cable - Audio Repeater и устанавливаем Wave in - Virtual Cable 2, Wave out - Virtual Cable 1, как на рисунке image003.jpg.

Теперь жмем кнопку Start и наблюдаем работу аудиорепитера - image005.jpg.

Жмём Stop и закрываем окно. Настройка аудиокабеля и репитера завершена.

_________________
Aleksandr

_________________
Aleksandr

Попытался подружить, следуя советам, PSDR и MixW. Но безуспешно, не понимаю где грабли. Показывает только белеберду разную. Правда пользую я HPSDR Mercury.
Может с фильтрами не то, с трудом поймал на RTTY один CQ.

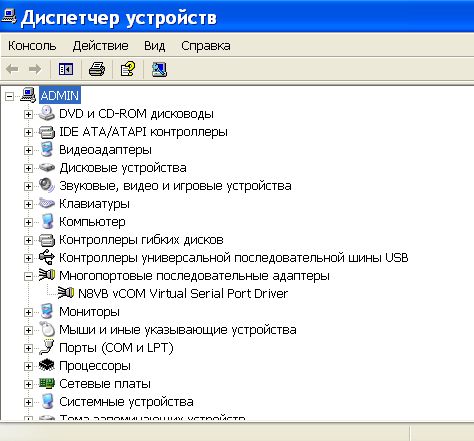

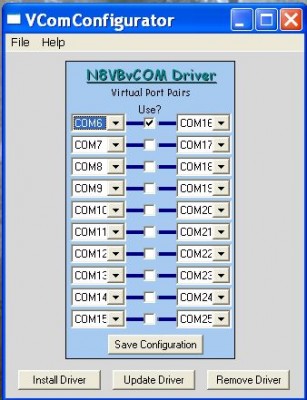

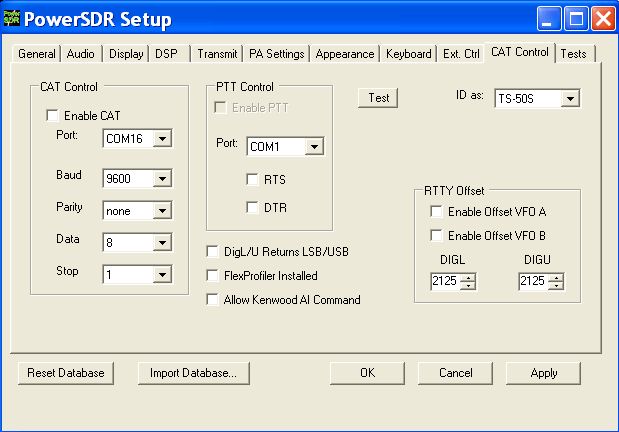

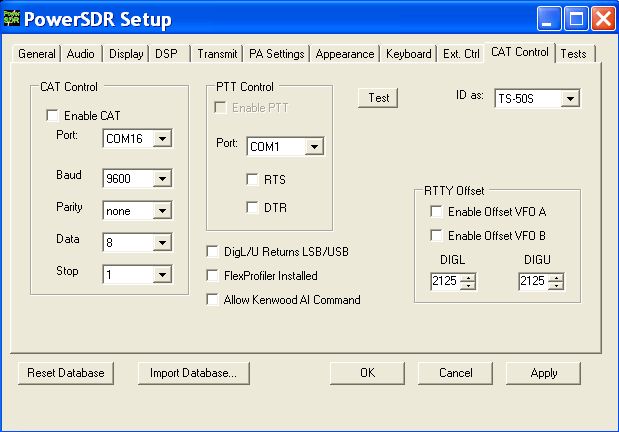

Хочу обратить внимание тех аматоров, которые работают в цифровых модах на SDR используя VAC и VCOM, и тех кто собирается этим заняться, что последняя официальная версия "PowerSDR 1.18.0" не работает в цифровых модах в режиме "ТХ" (передача). Видимо это связано с какими-то ошибками в САТ командах именно в этой версии. Другие версии работают нормально.

_________________
73! Сергей (RA3AJD)

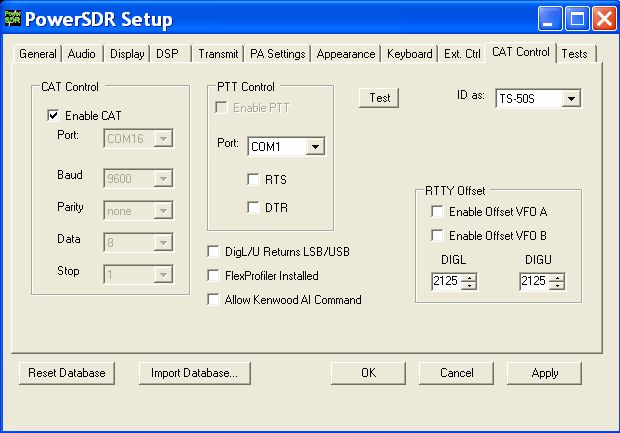

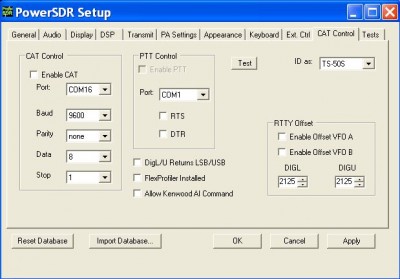

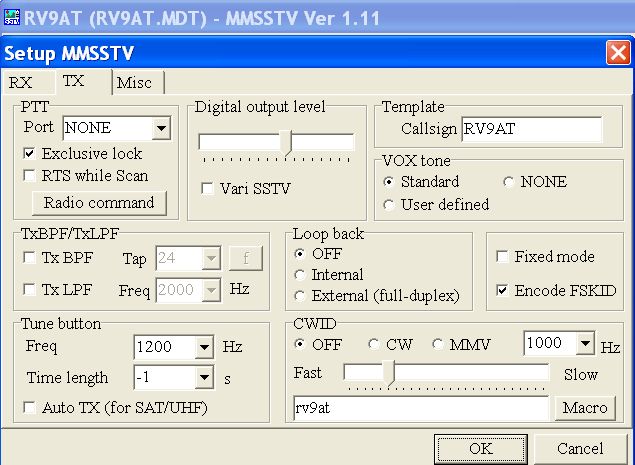

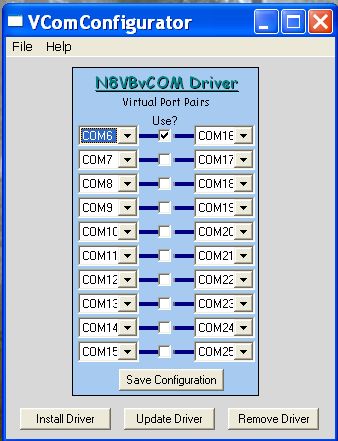

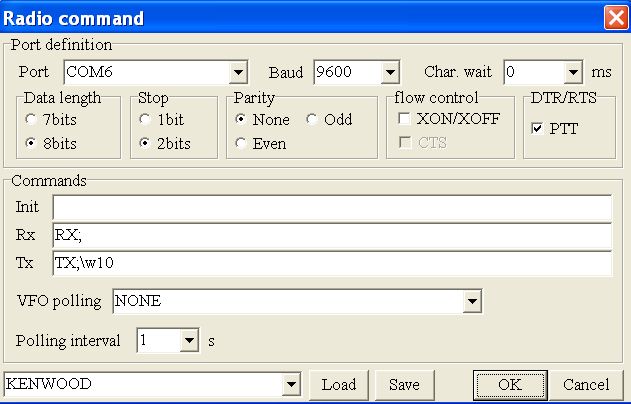

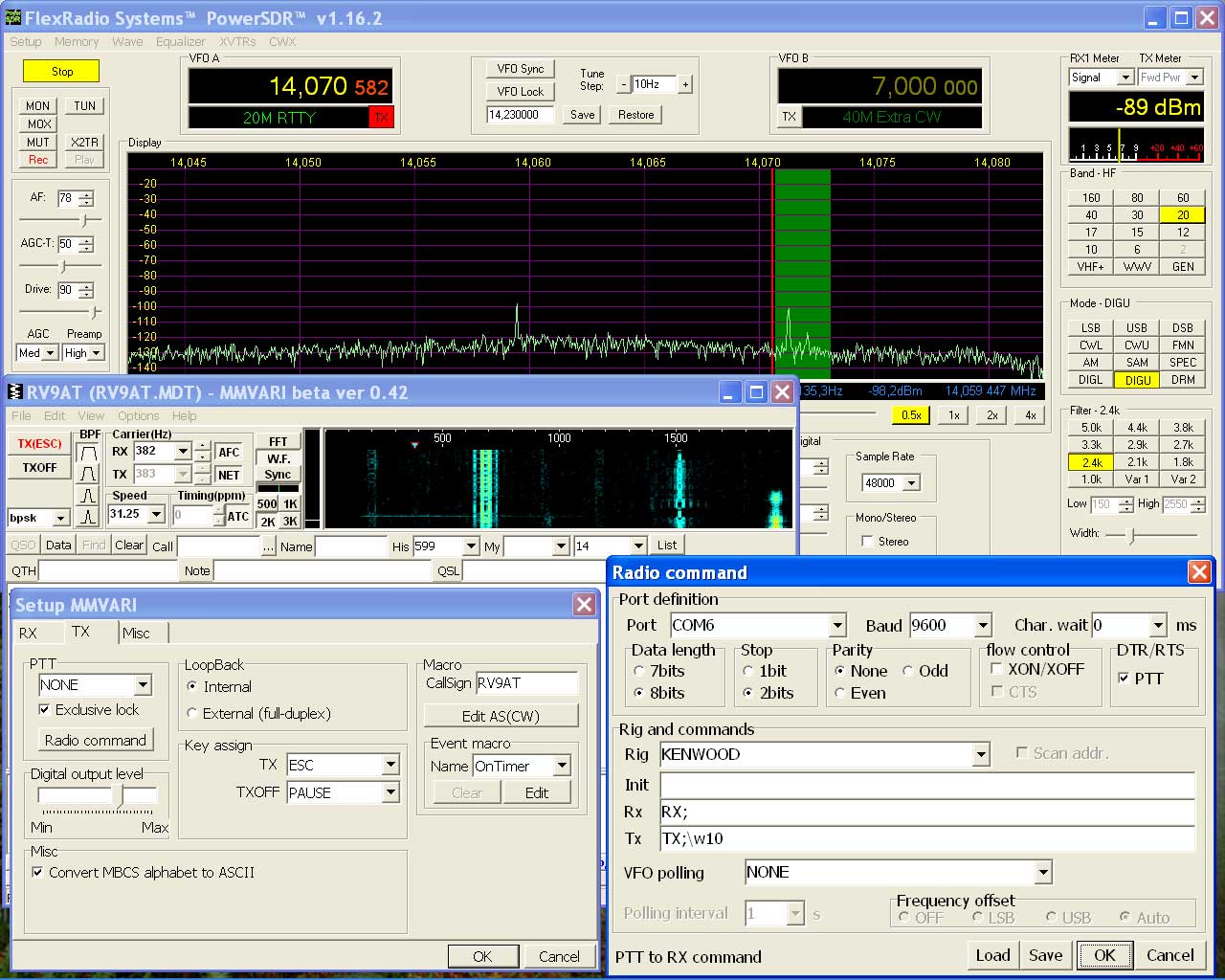

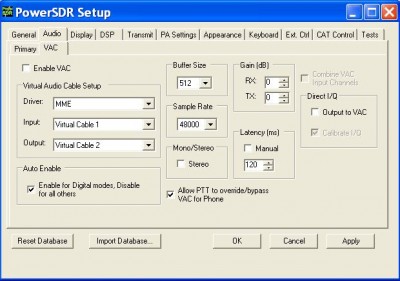

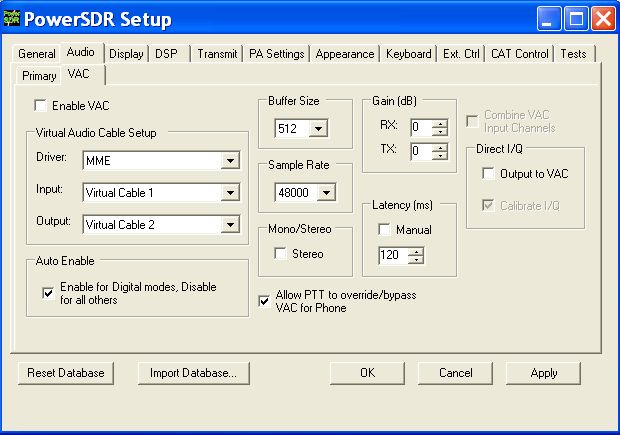

Продолжение.

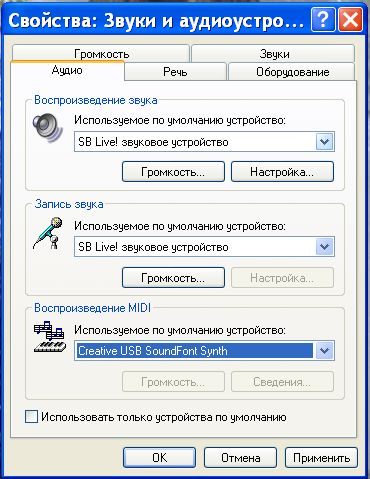

Далее необходимо настроить конфигурацию звуковой карты в MMSSTV. Сначала через Пуск – Настройка – Панель управления – Звуки и аудиоустройства – Аудио выбираем устройство, которое будет работать с программой MMSSTV - image010.jpg.
Запускаем программу MMSSTV, идём в Option – Soundcard Input Level и в открывшемся меню выбираем источник звука, см. рисунок - image011.jpg.
Аналогично выбираем источник звука и в меню Option – Soundcard Output Level - image013.jpg

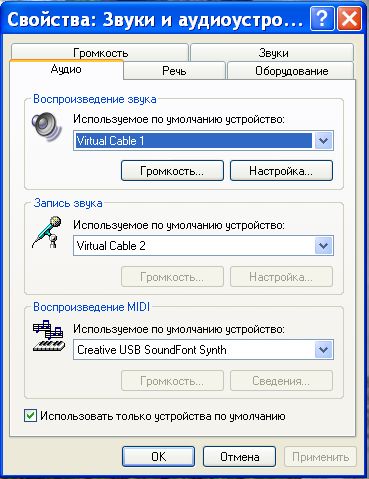

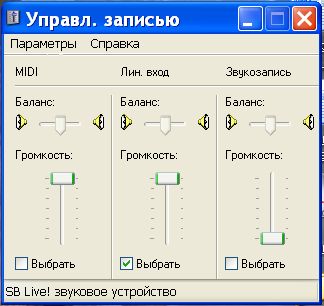

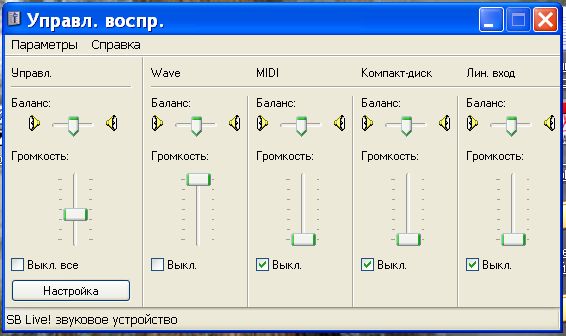

После этого через Пуск – Настройка – Панель управления – Звуки и аудиоустройства – Аудио устанавливаем устройства входа и выхода в программе аудиокабеля - image015.jpg.

_________________
Aleksandr

_________________
Aleksandr

_________________
Aleksandr

_________________
Aleksandr

_________________
Aleksandr

_________________
Aleksandr

а вот с одной картой и на прием и на передачу, такое возможно???

Логически и практически рассуждая при приеме и psdr и тот же микс работают, т.с. по нисходящей цепочке железо->карта->PSDR->VAC->Mix c одной картой.

А обратно MIX->VAC(виртуальный кабель)->PSDR->карта ->железо???

Если вопрос задан всерьёз (не хохмы ради), то постараюсь ответить на него в упрощённом виде не забираясь в дебри.

1) Программы для работы цифровыми видами связи преобразуют картинку (SSTV) или текст (PSK, RTTY) в звуковые колебания, которые потом поступают в звуковой тракт трансивера (в микрофонный либо отдельный вход модулятора) и улетают в эфир. В режиме приёма звуковой сигнал из трансивера (линейный выход, динамик) подаётся на эту-же звуковую карту и она преобразует эти "пиликанья" в картинку (текст). Поэтому в случае с классическими трансиверами для работы цифровыми видами связи необходима одна звуковая карта. Это карта № 1.
2) В случае с SDR всё также просто. SDR - это трансивер с низкой частотой ПЧ (9 - 11 кГц) и ему для работы этого УПЧ необходима своя звуковая карта. Это карта № 2.
3) Обе карты используются ОДНОВРЕМЕННО и выполняют разные функции, SDR-ная усиливает сигнал из (в) эфира, а "цифровая" преобразует этот сигнал в (из) картинку (текст).

Если я неправильно уловил смысл вопроса, уточните - расскажу.

всерьёз, не хохмы ради

попробую т.с. уточнить некоторые моменты вызывающие у меня недопонимание.

Прием
с sdr(железо) получили звук, подали его на вход зв.карты, далее он прошел
ацп, получили на выходе поток данных с которыми работает psdr. Через
VirtualAudioCable можем раздавать этот поток куда хотим, на любое
количество приложений. В виде потока данных, т.е. зв. карта в этой раздаче
"отдыхает"

все потоки по вх/вых и пр. смешиваются цифре в виндовом микшере.

передача

из скажем MixW получили поток цифр. данных которые через указанное в MixW устр.
вывода можно подать хоть на Wave out, т.е. на звуковую карту(на ЦАП),
хоть через VirtualAudioCable на вход PSDR, но в виде потока
данных(т.е. опять карта "отдыхает").

PSDR обработал и выдал на свой выход, т.е на карту где уже через ЦАП зв.карты
на физический шнурок - на вход SDR(железо)

Логично?

Не-а.
Дело в том, что звуковая карта которая по вышему мнению "отдыхает" в режиме приёма при "раздаче", работает НЕПРЕРЫВНО, обрабатывая даные в реальном времени поступающие из железа PSDR.
Вы же не хотите получать сигнал порциями?

Так ведь имеет место мультизадача с вытеснением. А звук бегает внутри в виде цифр. потоков.

Вам никогда не доводилось запускать пяток винампов одновременно? Или микшер и
несколько источников по разным дорожкам для сведения всего этого в
одно целое?

ну не вопрос. Собcссно косвенным подтверждением моих догадок есть
факт, что на передачу "не ломанный" VAC очень даже успешно вместо PSK
и пр. цифрового сигнала проталкивает в PSDR женским голосом слово Trial.


Такое ощущение что затык связан с опр. ограничениями в VAC.
