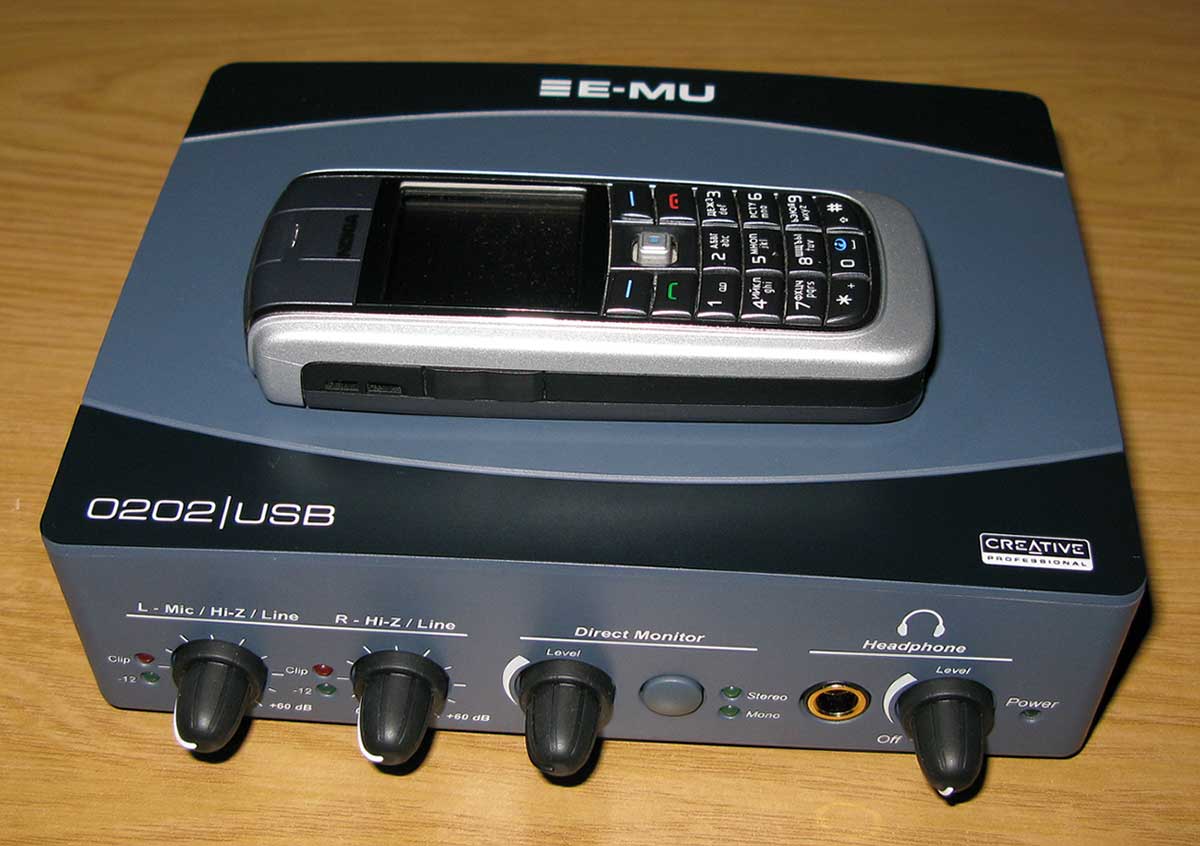

Знакомые почитатели техники SDR "убедили" прибарахлиться внешней USB звуковой картой EMU0202 USB.
Запустилась с "пол пинка". Пришлось только немного поиграться, чтобы запустить SSB через VAC. Пару часов потыкал мышем - всё поехало...
Традиционно Creative пичкают потребителя своего продукта кучей софта. К карточке идёт аж 5(!) компакт-дисков. Без бутылки и не разберёшься, что нужно, а что в мусорку... Устанавливаем авторуном (это когда компакт воткнул и поехало) драйвер - компакт на котором картинка звуковой дорожки зелёного цвета. Этого будет достаточно, чтобы заработало. На втором компакте с картинкой звуковой дорожки красного цвета софт настроек звуковой Proteus VX - устанавливается, но не запускается. Пробовал его устанавливать на разных системах - не хочет запускаться - выскакивает заставка софта и тут же закрывается. На трёх других компактах куча различного софта от Creative. Что-то из того софта может быть нам полезно, но сейчас нет времени с ним разбираться.
В первую очередь интересовал динамический диапазон этой карточки. Можно сказать, что "динамика" этой карточки ниже на 5дБ в сравнении с Delta-44. Как нижняя шумовая дорожка, так и верхняя "планка" перегруза. Т.е. если загрубить усиление по ПЧ в SDR-е на 5дБ, то приём с EMU0202 не будет практически отличаться от приёма с Delta-44. Если предполагается работа в эфире в основном на ВЧ диапазонах - ничего делать не нужно - эта карточка будет предпочтительнее относительно Delta-44, с точки зрения лучшей чувствительности. Так же возможность установки ширины панорамы в 192кГц - будет предпочтительнее для ВЧ диапазонов - карточка поддерживает такую полосу обзора.

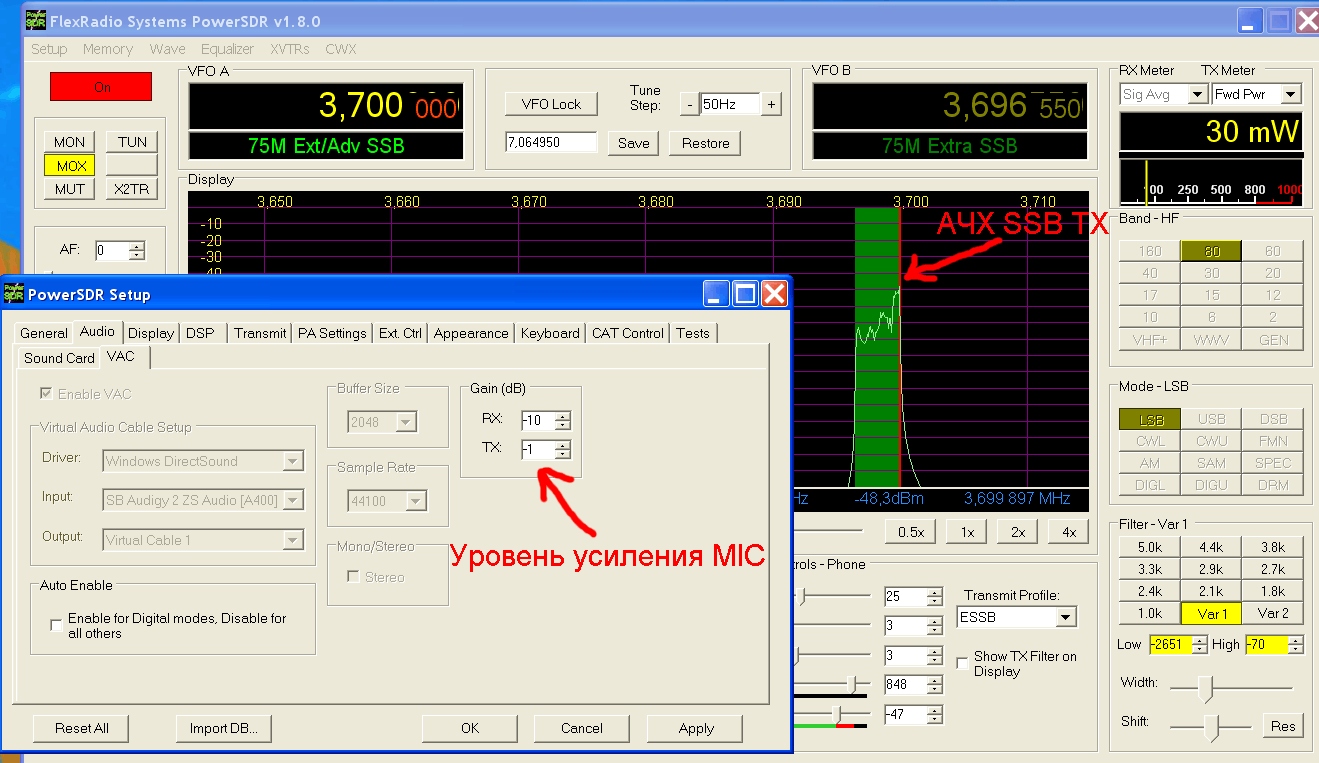

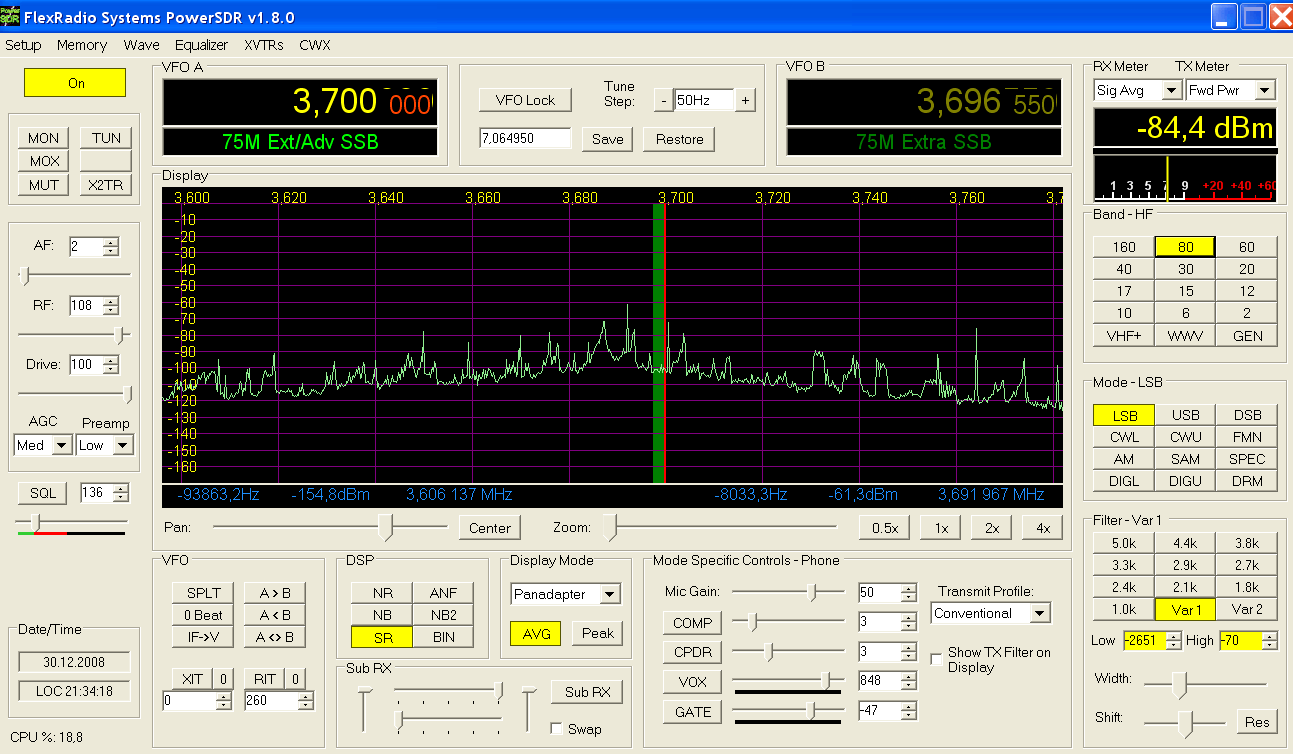

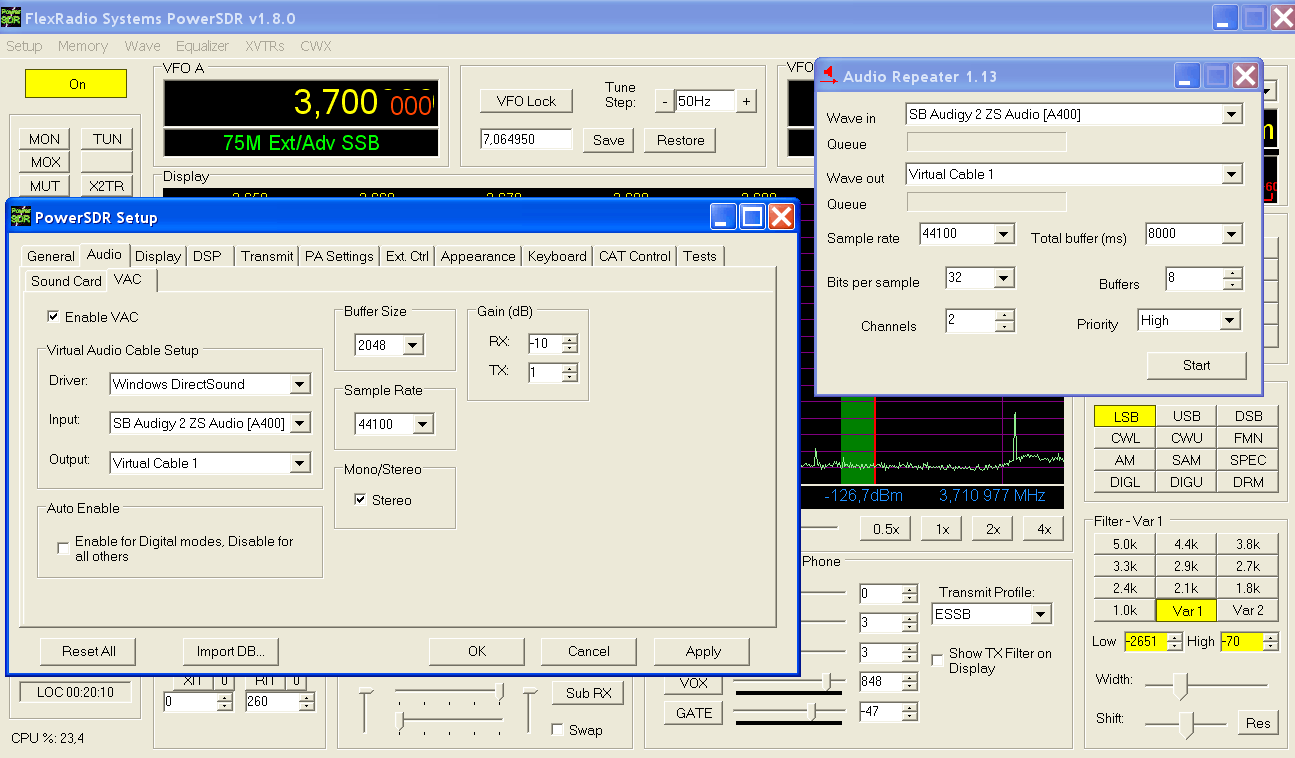

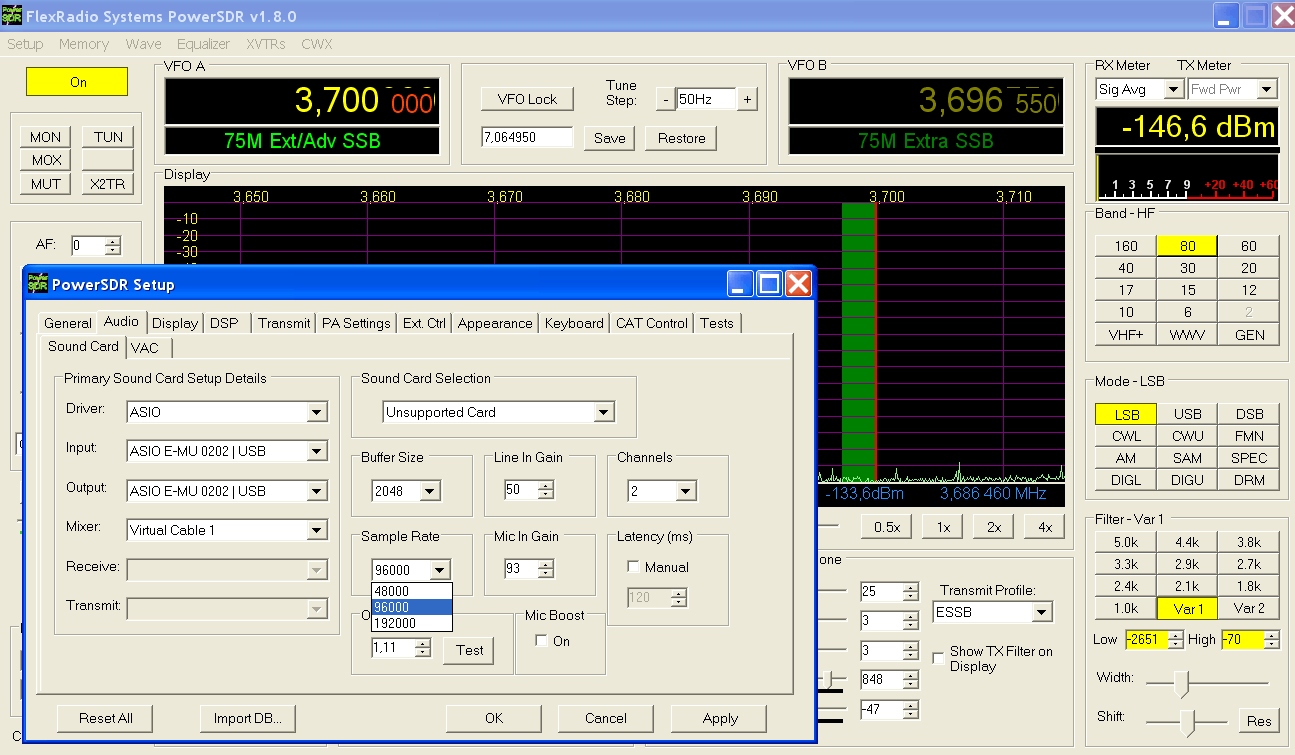

По картинкам настроек можно понять что и где установить, дабы заработало.
По мере появления новой инфо в тему - буду добавлять.

_________________
Aleksandr

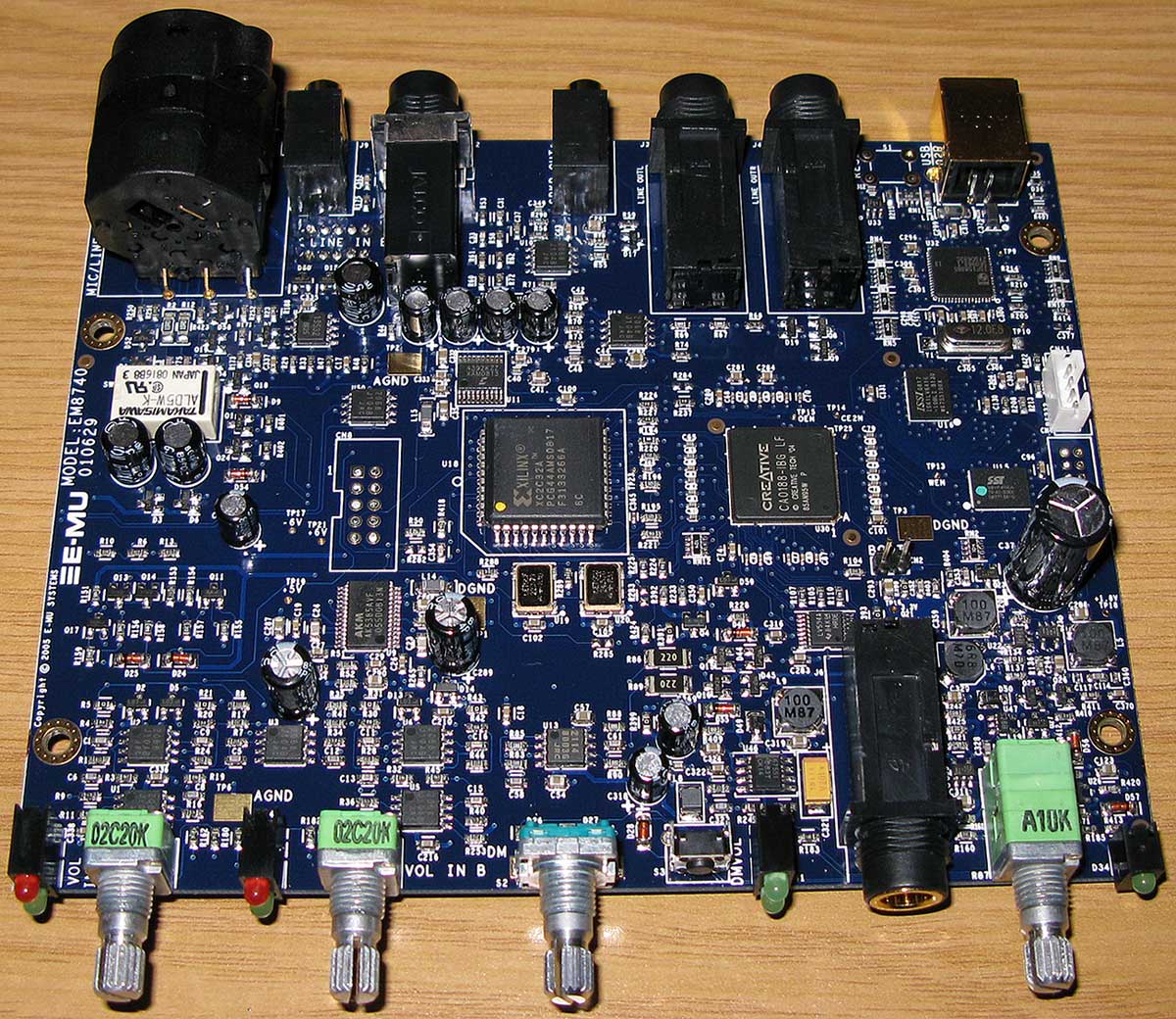

Внутреннее содержание EMU0202.

Предлагаю "пожелателям" встраивания звуковой карты на плату СДРа внимательно поглазеть на эту платку и вспомнить по какой цене эту карту можно приобрести даже на славянской территории.
Размышляем далее - из чего складывается цена? Понятное дело, что из количества и стоимости комплектации. Где сейчас самая дешевая комплектация? Понятное дело в Китае. Если мы покупаем ту комплектацию скажем в RU или UA - она будет дешевле или дороже? Пусть даже мы её закупим напрямую в Китае - пока те детальки к нам доедут и попадут в "нежные лапки" нашей доблестной таможни, что станется с ценой? Подсказать?
Далее - конечная цена продукта зависит "размера" партии. Т.е. чем большее количество - тем у производителя меньшие затраты на единицу продукции выходят. Чего больше выпускается? - звуковых карт или СДРов? Подсказать?
Вывод - даже если мы заложим на плату СДРа вот такую звуковую карту, в самой урезанной именно под СДРную задачу версии, мы всё равно не выйдем на цену, по которой её торгует производитель. Т.к. производитель изготавливает её в Китае и в количествах, которые даже в самом розовом сне не смогут присниться производителю СДРной техники...

Мораль басни.
Для пожелателей "всё в одном" - копить бабло на продукт от FlexRadio. Но не лить потом горькие слёзы о выброшенных впустую тугриках, если окажется, что характеристики встроенной в СДР от флексов звуковой карты окажутся ниже, нежели вот такой карточки за 110$. Зато вы сможете себя тешить радостной мыслю о том, что в вашем варианте аж на два шнурка меньше!
Для желающих освоить СДРную тему - прежде, чем прибарахлиться этими железками - внимательно почитать инфо от реально и активно пользующих технику СДР. Различные "визги-стоны" на форумах от публики, которая "типа пользует" СДР - это или от пустоблудов, которым всё равно что охаять - вчера они хаяли синтезаторы и валкоды в сравнении с ГПД и верньерами - сегодня они хаят СДРы... Или инфо от публики только начинающей освоение СДРной темы, но сразу же пытающейся "идти своим путём" - т.е. закладывающей себе под босы ножки острые грабельки. Если же вы не принадлежите к почётной кагорте мазохистов - прислушиваться следует к рекомендациям пользователей, которые СДРную технику пользуют не менее пол года-год и успешно работают на ней в эфире.

Смотрим... думаем...

_________________
Aleksandr

мораль не понял

ага чет тож не понял так можно или не очень можно ее использовать как альтернативу дельте?

Izvinite, zdes' net transliteracii, poetomu pishu tak.
A ja ponjal moral' ot djadi Sashi, i polnost'yu s nim soglasen, esli Vy priobretaete SDR s vstroennoi zvukovoi kartoi, to imeete chto imeete. A esli karta ne vstroena v SDR, to imeete bol'shoe pole dlja izmenenija konfiguracii svoego radio. Lishnie "snurki", moe mnenie, eto meloch na kotoruyu ne stoit obraschat' vnimanie.
Yury.

Так точно дядя Юра - ты без проблем понял то, что и хотелось мне доложить на примере этой звуковой карты, т.к. с самого начала участвуешь в тех "дискуссиях".
Для тех, кто не в теме - чтобы было понятнее - почти весь прошедший год (в основном на форуме СКРа) тянулся бесконечно-спор в тему "неудобности архитектуры" SDR-1000. Противники этой "структуры построения СДР" пеняли к разным "недостаткам" - большому количеству шнурков между СДРом и компом, потребности калибровки-настройки, наличия раздельных коробков и ты-ды и ты-пы... В итоге все "пожелалки" сводились к одному - дайте нам один коробок чтобы в нём всё сразу было - комп-звуковая-трансивер-УМ - т.е. как обычный трансивер, но с софтверными наворотами как в СДРе - так сказать "все плюсы" СДРа и обычного трансивера.
На мой взгляд эта конструкция (всё в одном) имеет основной минус, который вижу как плюс в версии построения СДРа по "структуре" SDR-1000. А именно - "лабильность" SDR-1000 - не меняя самого СДРа мы можем его характеристики улучшать за счёт замены дополнительных "коробочков" - звуковая карта, комп, софт. И эти затраты всегда будут ниже, нежели менять весь комплекс сразу.
На примере EMU0202 это наглядно видно. За 110$ мы получаем практыццки те же характеристики, что и с более дорогой карточкой. Пройдёт какое-то время - появится более качественная карта за такие же деньги. Будет желание - купил-обновился - в итоге получил более качественное радио за меньшие деньги, нежели в варианте с апгрейдом версии "всё в одном".
Поэтому и рекомендую желающим приобщиться к СДРной теме, прежде, чем делать какие-то шаги в направлении выбора, внимательно почитать выводы именно от пользователей техники СДР, а не от "пожелателей". Прикинуть свои материальные возможности, интересы-навыки и только потом останавливать свой выбор на конкретной модели. Однозначно - приверженцы "всё в одном" для улучшения качества своей техники будут вынуждены менять "всё сразу" - т.е. нести максимальные материальные затраты. И это не будет так быстро и часто, как это может быть в версии "структуры" SDR-1000. Т.к. "всё в одном" на сегодня имеет максимальные характеристики только лишь Flex-5000 - цена "кусючая" и не видно пока "на горизонте" ему замены с лучшими характеристиками. В версии 1000-ка - звуковые карты фирмами постоянно совершенствуются и цены на этот продут стремительно падают - апгрейд и по затратам, и по возможной частоте намного приятнее нежели когда "всё в одном".

_________________
Aleksandr

Da, deistvitel'no ceny na kartochki padayut, zdes' za vremja moego otsutstvija cena na Ediril i Del'tu upala v dvoe. V Rossii eto naverno ne tak, no navernjaka budut pojavlja t'sja i novye boloe kacestvennye modeli.
Yury.

Здравия ВАМ, Александр Юрьевич!
Прибарахлился я таки данной звучкой (Е-муууу 0202), но очередной раз озадачился вопросом КАК ЗАПУСТИТЬ на передачу звуковые карты версии 2х2 (2 входа - 2 выхода)?
Если не затруднит, опишите как вы это делали на данной звучке.
Второй вопрос.
Преобрёл вторую SDR-ину вашего производства и опять не обнаружил на плате TRX реле К1 которое вроде бы и отвечает за то что переключать один линейный вход то на микрофон, то на выход SDRа.
Собственно вопрос первый из второго и вытекает.
Заранее благодарен!

_________________
Истина - она не где то рядом!
Истина - ВСЕГДА в нас!

Здравия и Вам Уважаемый!

в очередной раз начинаем с того, что уже дядя Саша в тему написал! См. выше...

а собственно и не нужно то реле... Ещё раз для НЕЧИТАЮЩИХ - то реле нужно только когда в звуковой карте всего одна ДЫРКА - которая является и ВХОД и ВЫХОД для звука. Таких звуковых карт КРАЙНЕ МАЛОЕ КОЛИЧЕСТВО. Посему рано или поздно та дырка вообще исчезнет с платы СДРа, дабы лишний раз не вводить в прострацию нечитающих пользователей...
Ещё раз - для СДРа нужна карта с 4-мя раздельными входами и 4-мя выходами, ну или с двумя раздельными стерео входами и выходами. И не путать карты с ОДНИМ ВХОДОМ-ВЫХОДОМ с картами, у которых ДВА РАЗДЕЛЬНЫХ ВХОДА и ВЫХОДА.

_________________
Aleksandr

Александр Юрьевич, а схемка для Аудиофила 192 разве не предназначена для карт 2х2?
Т.е как раз реле нужно для таких карт или я что то не так понял? Что то вы так категорично сказали что 2Х2 не работают на передачу...
Ага... пните конкретно в то место где написано про предназначение реле. (2 раза перечитал тему про звуковые карты и не нашел...)
И скажите плз. конкретно,данная звучка будет работать на передачу или нет? Если да, то как это сделать, а если нет, то наверное продать придётся....

_________________
Истина - она не где то рядом!
Истина - ВСЕГДА в нас!

да всё работает! Картинки ВНИМАТЕЛЬНО рассмотрите

Да, хорошая аудиокарта E-MU 0202 USB-2.0. Прилагаю перевод инструкции на русский язык. Может кому и пригодится.

_________________
73! Сергей (RA3AJD)

Захотелось мне DN-100 к ноутбуку подцепить, да на дачу съездить, послушать чистый эфир и поалёкать. Тут как раз дядя Саша расхваливает EMU-0202, для ноутбука вроде то, что нужно. Прикупил я её, подключил к ноутбуку и к DN-100, заработало всё хорошо, как дядя Саша и говорил.
Но есть одна бяка, от которой я никак избавиться не могу. В режиме ТХ (передача SSB) в наушниках очень громко я слышу свой голос. Слышу его естественно с небольшой задержкой. Вот в этом и заключается проблема, практически невозможно нормально что-либо говорить когда слышишь с небольшой задержкой свой собственный голос в наушниках. Если кто не знает, что это такое, попробуйте. Потом придётся бежать к логопеду лечить заикание (hi-hi)
Короче говоря, мне пока не удалось настроить систему так, чтобы в режиме ТХ звук в наушниках автоматически отключался, как это происходит при использовании нормальной звуковой карты "DELTA-44". В проге PowerSDR кнопка "МОN", которая как раз и должна включать-выключать наушники в режиме ТХ к сожалению с EMU-0202 не работает.
Может быть дядя Саша, или кто нибудь из коллег радистов, подскажут мне как с этим справиться. Пока приходится при переходе на передачу и обратно постоянно крутить регулятор громкости наушников на блочке EMU-0202.

_________________
73! Сергей (RA3AJD)

Что-то дядя Серёжа ты там с настройками-подключениями перемудрил видимо...
Когда обкатывал EMU0202 не припоминаю каких-либо "граблей" с её запуском, кроме выше обозначенных.
Дава разбираться. Ты пробовал разные версии PowerSDR? Как подключена 0202? Т.е. вначале нужно разобраться почему у тебя не работает кнопка MON. Неплохо бы поглазеть скрин закладки VAC.
