UT2FW, дядьку це діло)
Интересна бы была себестоимость набора или уже готовой настроенной платы.
С удовольствие бы на таком малыше попищал)

Сейчас пока нет возможности заняться этой темой. Т.к. это достаточно "длинный" процесс - нужно вывести весь список компонентов и затем искать поставщиков. Как показал опыт - ориентир только на одного поставщика не оптимален - или не будет у него всего списка, или не оптимальны цены, или ещё какие-нибудь "засады" - типа - не работает за наличку. Займусь этой темой во второй половине сентября.

_________________
Aleksandr

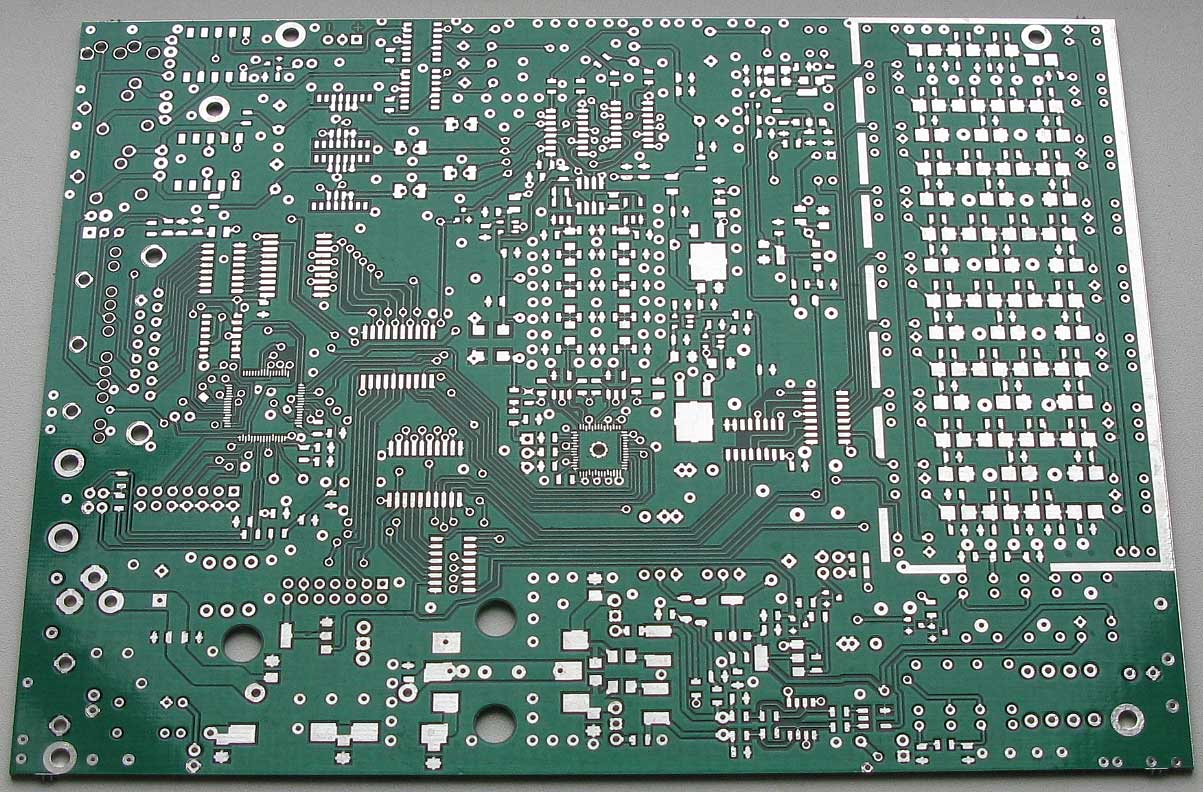

В связи с тем, что в ближайшеобозримом будущем не будет возможности плотно заниматься СДРской темой - принято решение выложить всю документацию на DN5000. В наличии 6шт чистых плат + почти вся основная комплектация к этой версии СДРа. Платы находятся у Александра US4IJR - можно к нему обращаться по этому вопросу. Комплектация у меня в UB5F. Отправка обычной почтой в любую точку планеты куда возит почта. Прошу по Е-майлу ко мне по этой тематике не обращаться - пишите все вопросы сюда в форум - секретов нет никаких.

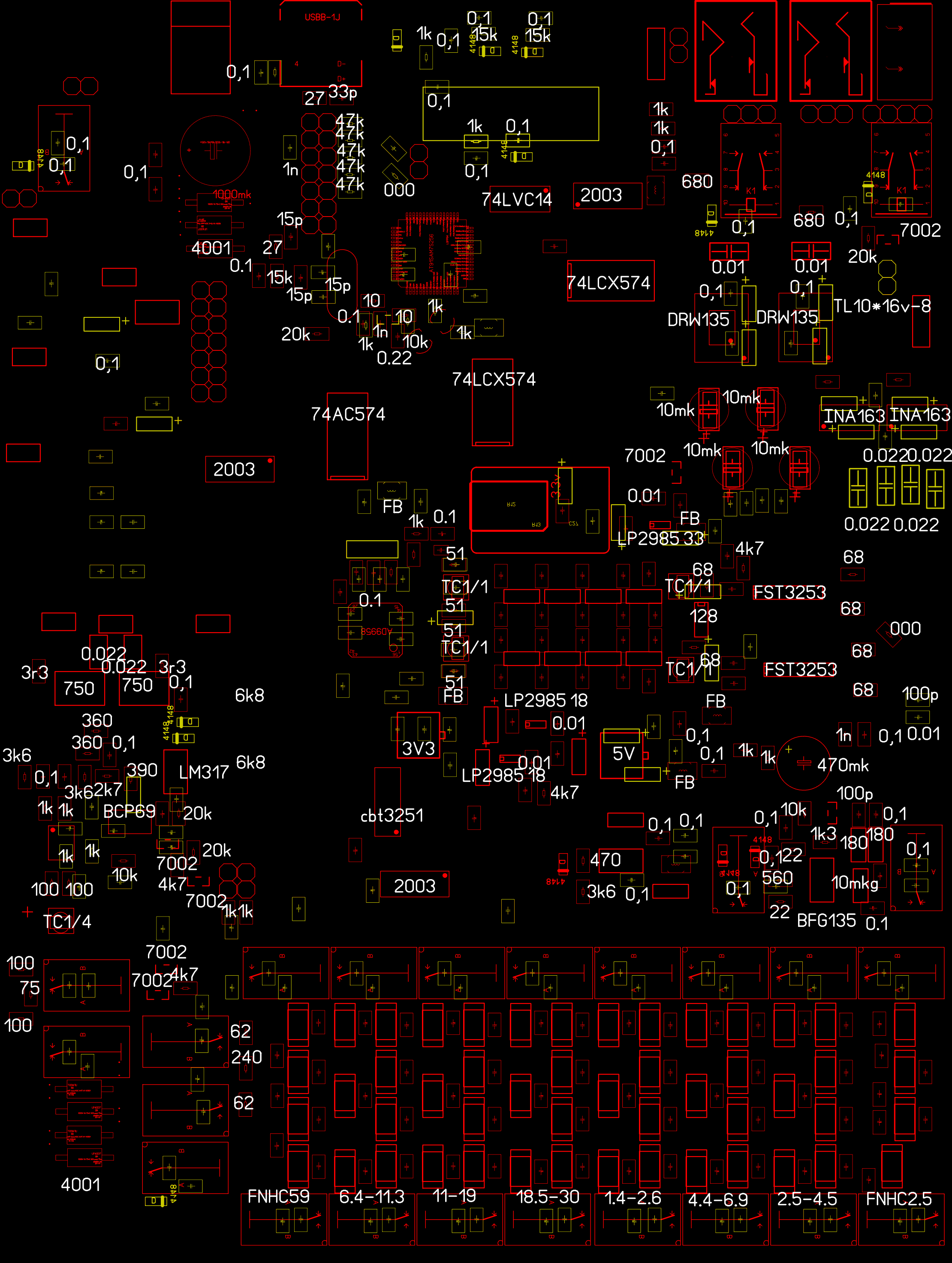

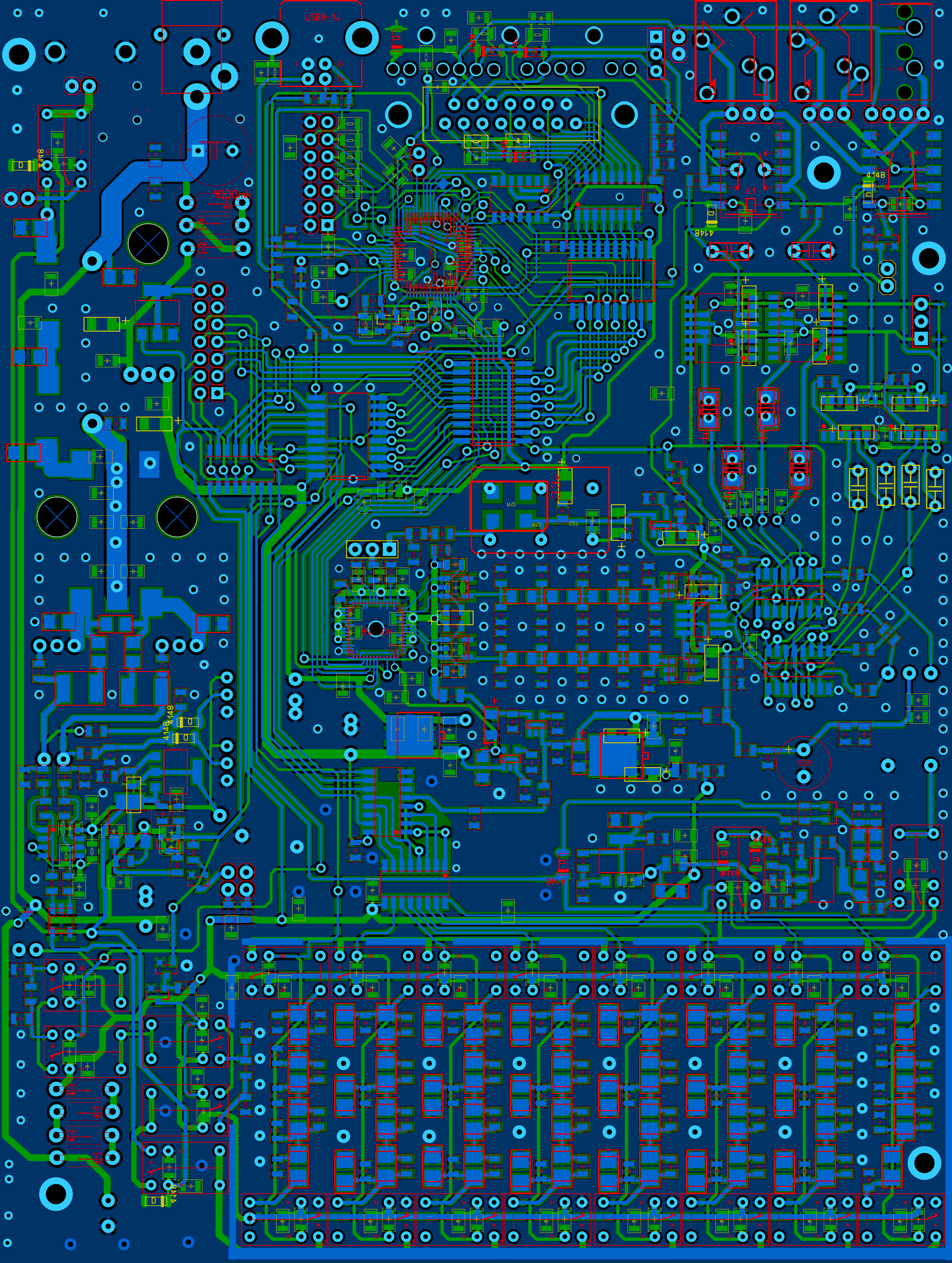

Во вложении схема-плата.

_________________
Aleksandr

Приветствую Уважаемый дядя Саша! Поздравляю тебя с прошедшими праздниками! Желаю крепкого здоровья, удачи и воплощения всех твоих творческих планов!
Заинтересовала для самоделкопаяния твоя конструкция DN5000! Но для принятия решения необходимо дополнительное инфо, которого на форуме найти не могу:
1) Под какой опорник заточена прошивка?
2) Какой процессор применен?
3) Есть ли прошивка "в свободном полете"?

С ув. Геннадий (UT5UTT) 73s+HNY+MC!

С Новым Годом! Здоровья нам всем и Удачи!
1.200Мгц

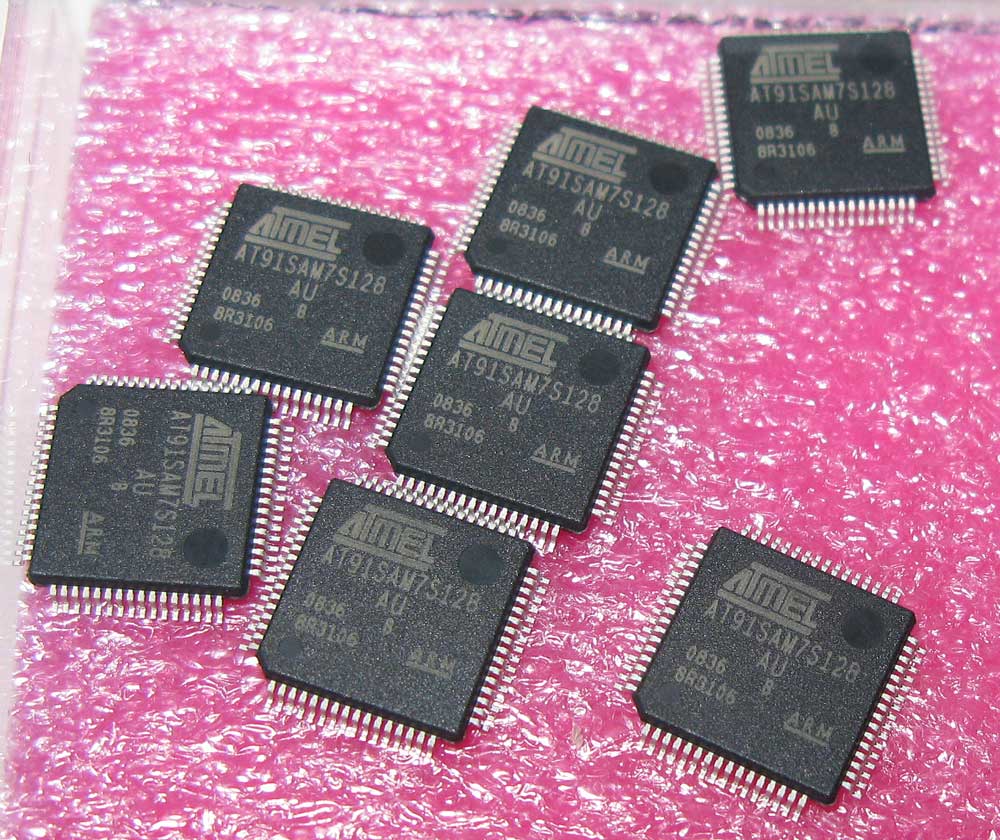

2.AT91SAM7S - можно на 128, можно на 256 - всё работает... см. вложение
3.Канешь и прошивку впридачу к запчастям-плате... По прошиве - для прошивки такого уровня процессоров уже программатор на одном-резисторе-двух-конденсаторах не проходит - придётся его ваять или покупать, а это лишние затраты. Посему как вариант - запаять на плату проц с его "обвязкой и мне новой поштой ту плату - прошиваю-отправляю обратно. Или как второй вариант - найти прибамбасину у мальчиков на караваевых для прошивки процессоров без их запайки и мне её сюда взаимообразно ценообразования железок для этого "чуда" - приложу прошитый проц.
По ценообразованию деталей - на сегодня не вспомнить почём там чего покупалось - посему выход такой - поиском в интернете находим минимальную цену (пусть даже то будет оптовое количество) - её и берем для расчёта.
Для наглядно-пайки - любые фото с максимальным разрешением.

_________________
Aleksandr

А возможно ли уговорить дядю Вову изваять прошивку под опору 500 мГц?
И какие операционники применены после ФНЧ DDSки? Первый вопрос связан с желанием иметь количество спуров, как в Flex3000 или 5000. А второй - хотелось бы иметь одинаковый меандр, во всем КВ диапазоне.

С ув. Геннадий (UT5UTT) 73s!+HNY+MC!

По теме опоры - под "вопросом". Ваял здесь не дядя Вова, но если не быстро, думаю возможно вспомнить где там в прошиве подкорректировать. 90LV028

_________________
Aleksandr

В этих микроконтроллерах реализован загрузчик SAMBA он активируется подачей высокого уровня на вход ERASE, затем контроллер обесточивается и на вход ERASE подается низкий уровень. Все, его можно прошить через USB вот этой прогой.

Попутно вопрос - сколько стоит максимально полный комплект (плата + набор деталей) ?

По ценообразованию - см. выше мой пост. Максимально полный - что смогу предложить? - это почти все микрухи, транзисторы, большие ферриты, опорник 200МГц, реле, разъёмы (не все), СМД индуктивности в ДПФы (возможно не все). Плата - экв. 20$. На "вскидку" грубо - выйдет где-то в пределах 150-200$.

_________________
Aleksandr
