Геннадий спасибки!!!!Если намылите буду признателен.RN6LEA@rambler.ru

Мужики, ТС1-1Т имеет коэфициент трансформации 1:1. Об этом говорит первая графа таблицы в даташите "Ом Ratio" = 1 (омическое отношение = 1). Одна из обмоток имеет отвод от середины. Как они там намотаны я не берусь судить. А вот ТС4-1Т намотан действительно классически в три провода и в даташите указано омическое отношение = 4 (по виткам = 2). Ну это всё к слову.
В клонах SDR-1000 кольца заменимы на бинокли, 3-4 витка в три провода. Виток на бинокле считается как продетый провод через два отверстия (в данном случае продетый жгут из трёх проводов). В общем ничего заумного здесь нет.

Классически это как? Одна обмотка сама собой, а вторая это соединение двух обмоток последовательно?

Да. И вы также соединяйте в своих биноклях.

Николай RA3PKJ спасибо за подсказочку .Сейчас возьму антенный анализатор и буду лаб работы проводить. Просто мне вот эта схема в инете попалась
и я запутался с соединениями и коэффициентами трансформации...

Провёл лабработы... Инфо выложил в другую ветку (Согласующие устройства, балуны и т.д.), а то уже плавно перетекаем к именно к этой теме.

Дядя Гена, ограничения на объём выкладываемых файлов был N-ое кол-во лет ранее, когда хостинг в UA был раз в 20 дороже чем в штатах... Несколько лет, как ситуация с увеличиваемой конкуренцией на интернет рынке UA попустила аппетиты коммерсантов и они ушли из этой темы. Посему и цены на хостинг стали приемлемые - теперь можно и в нашем инет-UA-секторе "плодиться-множиться" объёмной информацией. Посему не фантазируйте, Уважаемый, на счёт каких-либо ограничений. Да, на разовые выкладки конечно ограничения на размер картинки и объём файла сохранены - дабы не лег форум и был удобочитаем. Но никому не возбраняется заархивировать большой файл или картинку с разбивкой архива скажем на куски по 5МБ - выкладывай такими частями сколько будет потребно... Инфо по теме вложений выложено в => "Правилах пользования форумом"

_________________
Aleksandr

При попытке вгрузить АРХИВ объемом 4,3 Мб, выскочило какое-то ругательство, типа многа, на этом я от своей затеи отказался.
Дробить архив не было времени.
С ув. Геннадий (UT5UTT) 73!

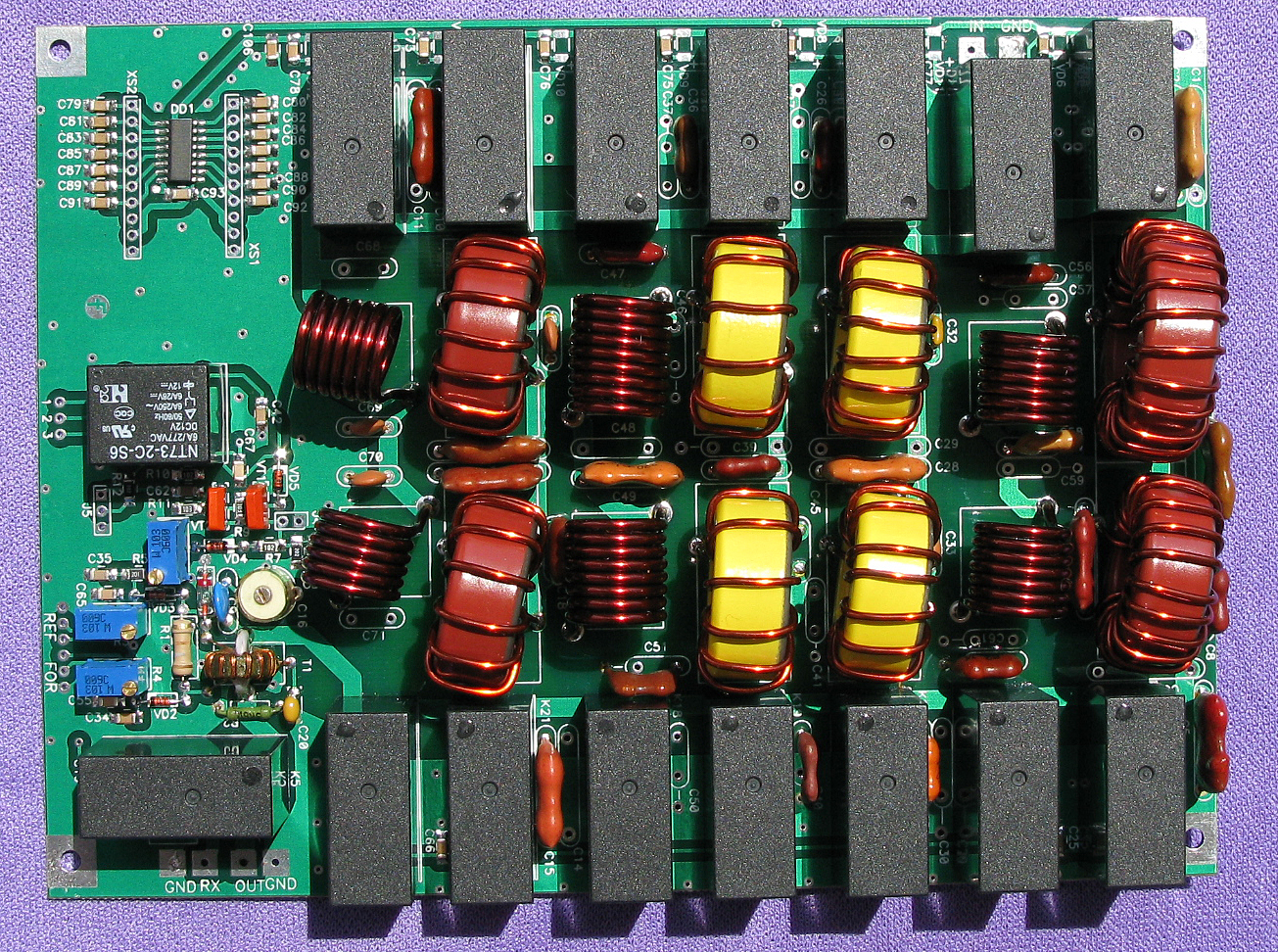

Ага, спасибо за инфо. Смотри ниже - для пробы выложил архив SDR UT2FW - словоблудие в СДРную тему 4.72МБ, тяжеловесную фотку LPF-DN600 - 1.73МБ и архивом картинку одноплатного СДР-ки размер картинки 4000х3000. Всё выкладывается... и даже с моим теперешним инетом через сотовый при скорости не превышающей 20кбит\с... что-то там у вас, Уважаемый, невтуды...
