 Заголовок сообщения: PA ламповый для SDR 1W
СообщениеДобавлено: 13 янв 2008, 07:28
Не в сети
Младший паяльщик
Аватара пользователя

Зарегистрирован: 08 дек 2007, 23:11
Сообщения: 64
Откуда: Volgograd
Делаю для SDR трансивера усилитель 2x6p45s, перелопатил доступную мне литературу и выкладываю сканы статей - может кому пригодятся. Усилитель делаю с безтрансформаторной схемой питания, небходима развязка по входу и в связи с этим имеется вопрос - кто реально делал ШПТ на трубках от кабелей мониторов и какой результат?


Вложения:
сканы.rar [852 КБ]
Скачиваний: 2761
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
UT2FW
 Заголовок сообщения:
СообщениеДобавлено: 14 янв 2008, 21:07
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1644
Фотографии: 267
Вот по этой ссылке можно посмотреть УМ на 2Х6П45С от UT5TC.
Для нашего случая - можно не делать ту "байду" на микрухе для правильной коммутации релюх, т.к. СДР нам эту тему обеспечивает.
http://cqham.ru/pa_ut5tc.htm

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
Glen
 Заголовок сообщения:
СообщениеДобавлено: 15 янв 2008, 02:07
Не в сети
Младший паяльщик
Аватара пользователя

Зарегистрирован: 08 дек 2007, 23:11
Сообщения: 64
Откуда: Volgograd

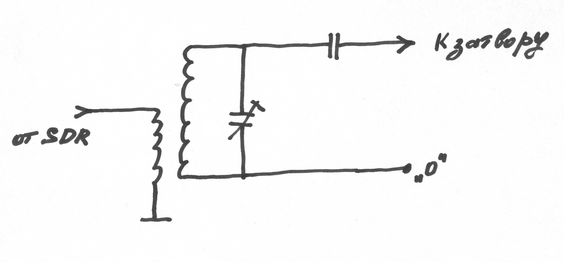

Видел я эту схему. Полной гальванической развязки она не даёт, применять буду схему как на прикреплённом рисунке.


Вложения:

сканирование01.gif [ 42.07 КБ | Просмотров: 12203 ]

Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
RA3AJD
 Заголовок сообщения:
СообщениеДобавлено: 17 янв 2008, 14:03
Не в сети
Старший паяльщик
Аватара пользователя

Зарегистрирован: 28 ноя 2007, 16:02
Сообщения: 104
Откуда: Москва
Позывной: RA3AJD
Имя: Сергей
А вот, предлагаю Вашему вниманию ещё один весьма интересный вариант ШПУ на 6П45С с бестрансформаторным питанием:
http://www.radiopole.ru/material/shirokopolosn.php

_________________
73! Сергей (RA3AJD)
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
