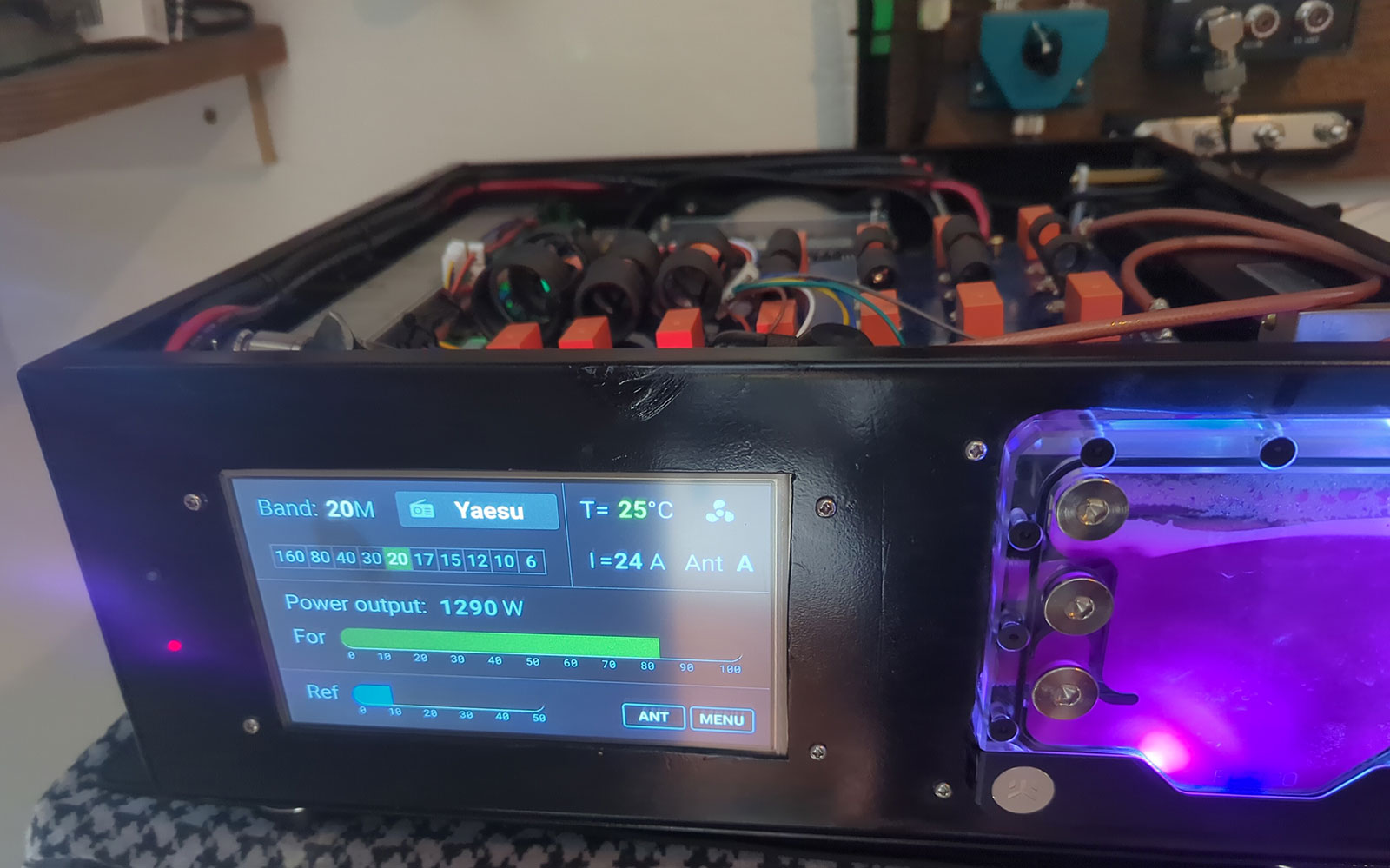

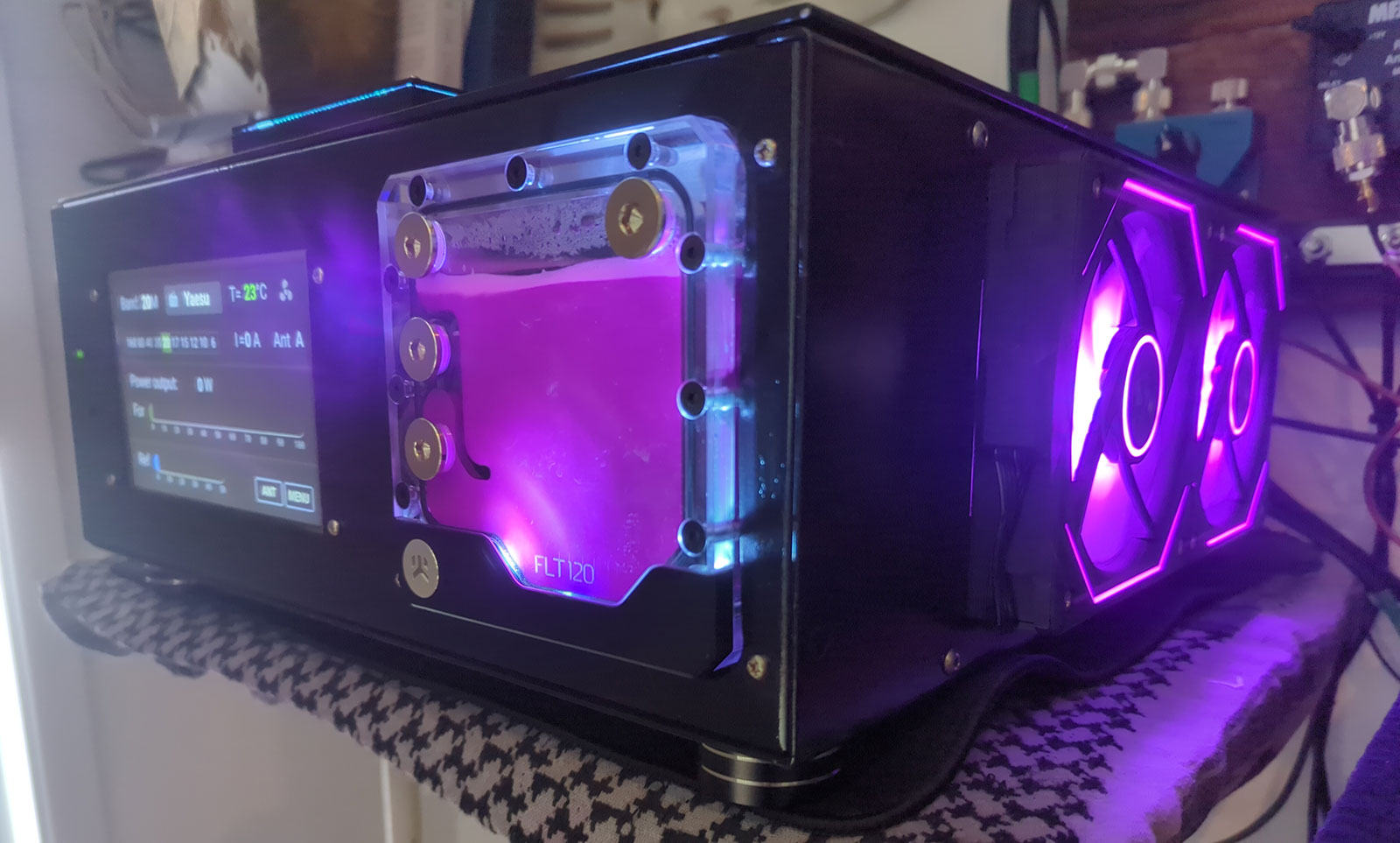

В продолжение темы "разноцветных картинок" на морду усилителя, пару лет ранее сваял такое чудо технического прогресса - 7 дюймов IPS дисплей с сенсорным управлением.
Исходная конструкция - описание выложено на сайте, ссылка => https://www.ut2fw.com/node/470
Что умеет? Умеет всё, что и исходная конструкция + сенсорное управление + пикает при нажатии. Как работает - видео по ссылке => https://rutube.ru/video/06fc0b7d5693e23246742f0a06489991/
По большому счёту - это излишество для усилителя, но - "что старый, что малый" - дедушкам (стареем-с... стареем-с...) припёрло и такое под занавес жизни...
На мой взгляд - правильный усилитель - это коробка с одной кнопкой на передней панели ВКЛ-ВЫКЛ, о котором вспоминаем, когда нужно "погромче прозвучать" в эфире. Но когда хочется - это хуже, чем болит - посему родилось и такое изделие.

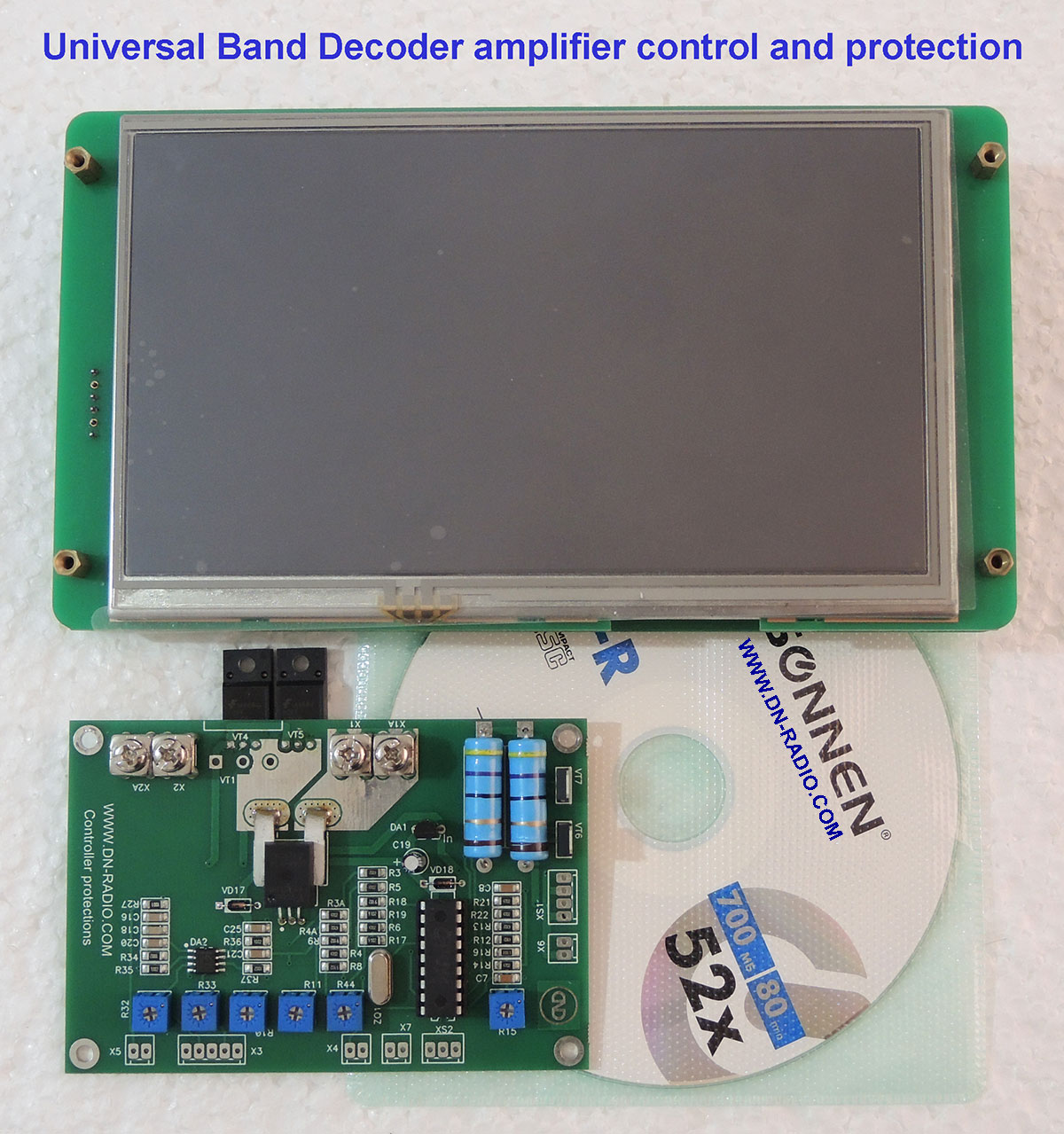

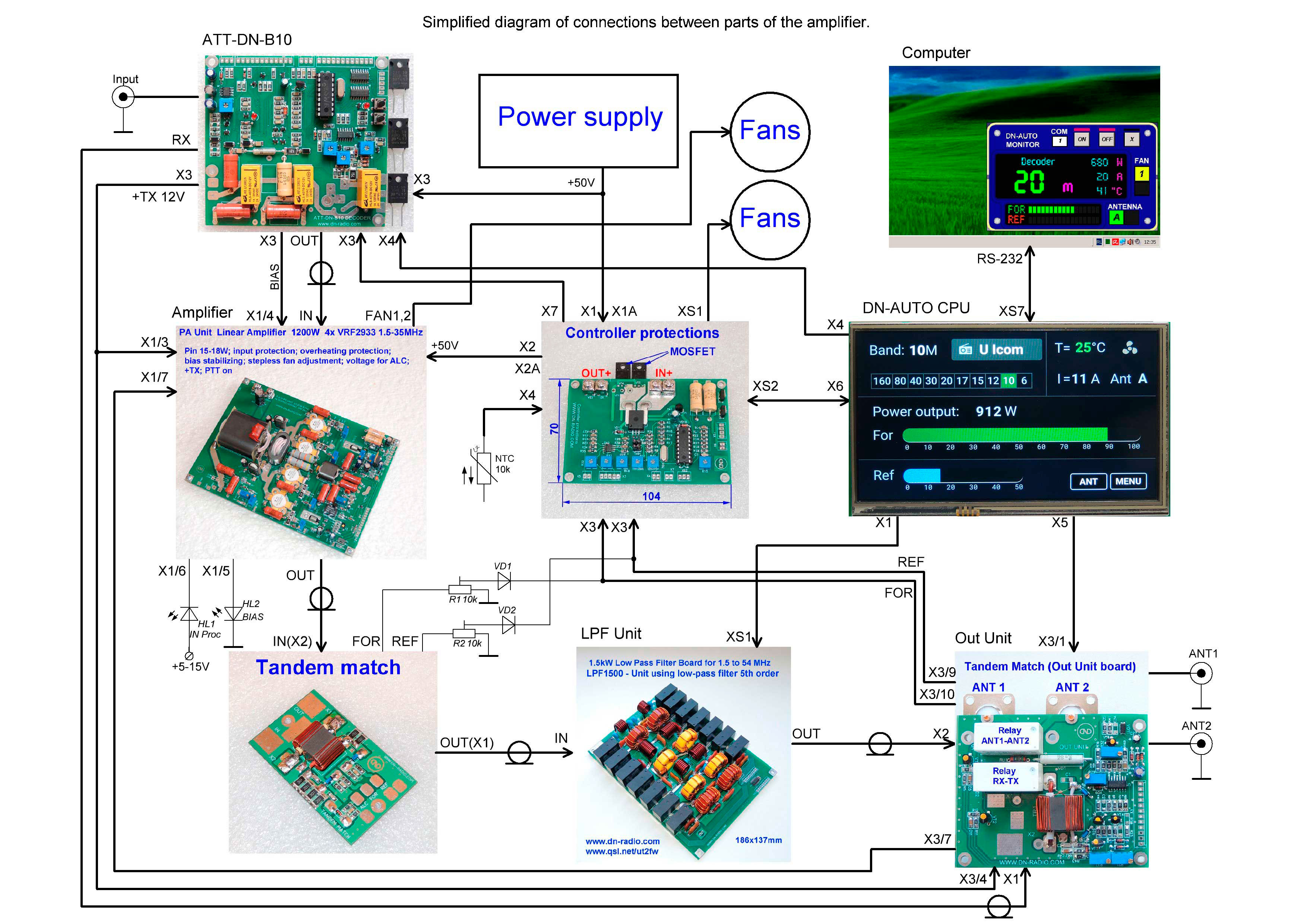

Состоит из двух плат.
Дам сюда короткое описание основных функций -

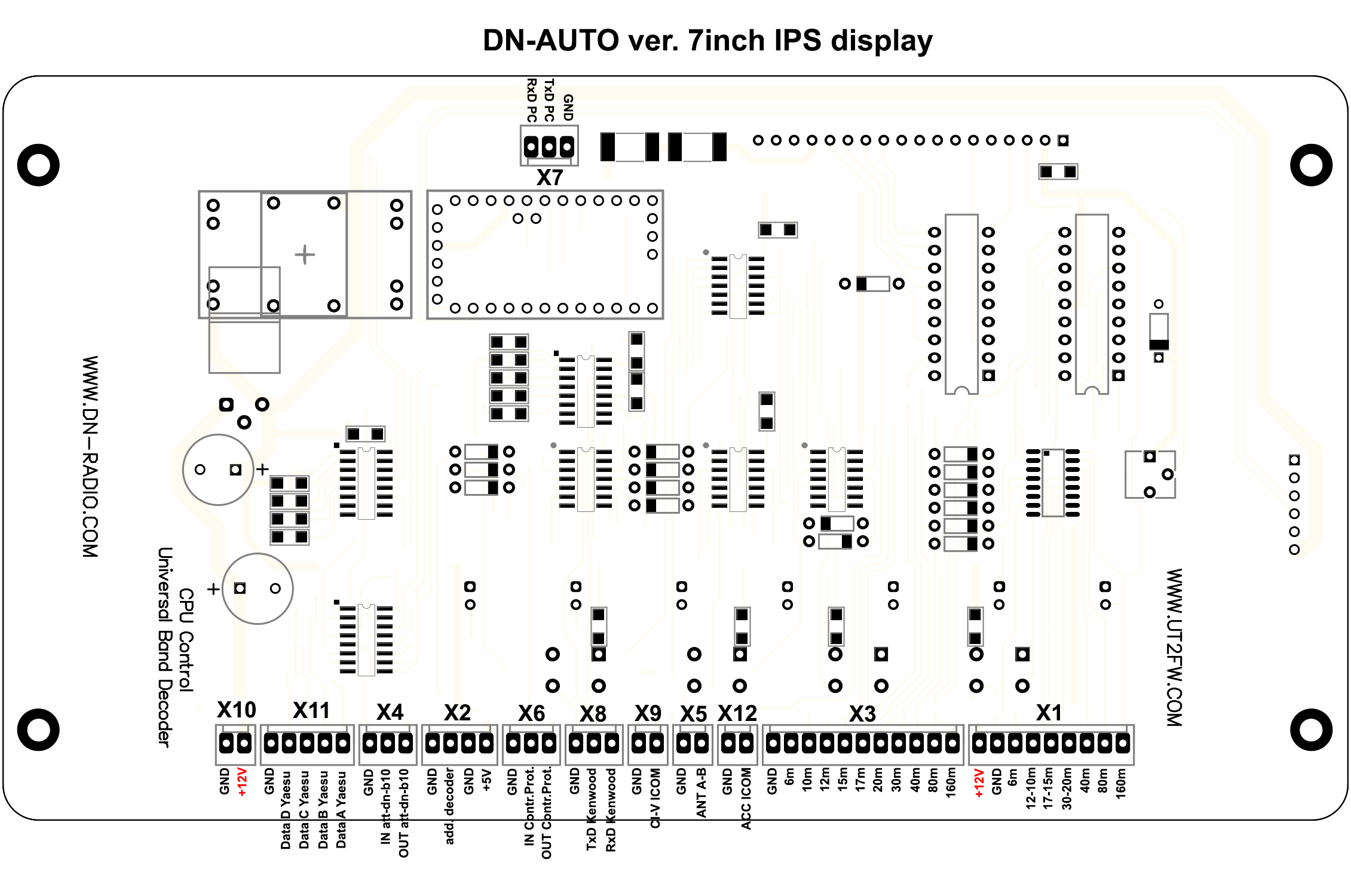

Плата центрального процессора DN-AUTO CPU (может работать автономно) –
1.Band Decoder для 10 диапазонов.
Воспринимается управление от: Kenwood (RS-232), YAESU (4-bit code), ICOM (CI-V или voltage
output TRSVR), универсальный декодер ATT-DN-B10.
2.Соединение с компьютером через RS-232.
3.Выход управления 10-ю диапазонами.
4.Выход управления 7-ю диапазонами. Совмещены 30-20м, 17-15м, 12-10м.
5.Управление ANT-A <> ANT-B (переключение двух разъёмов для антенн).

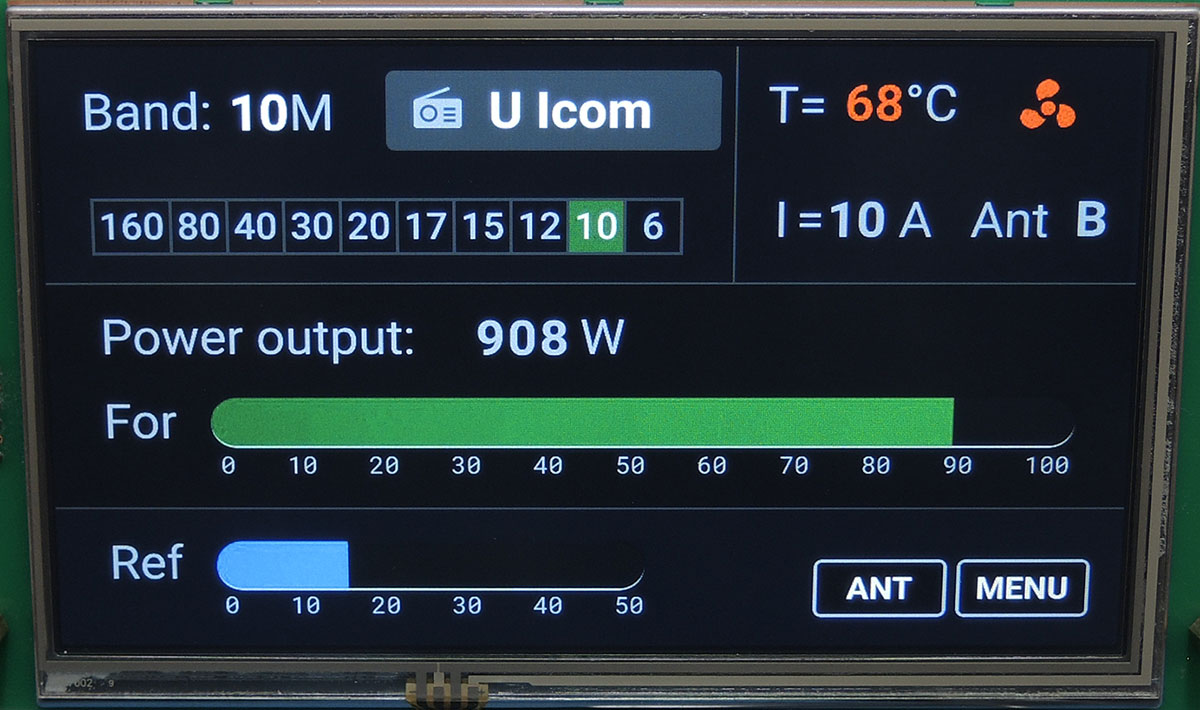

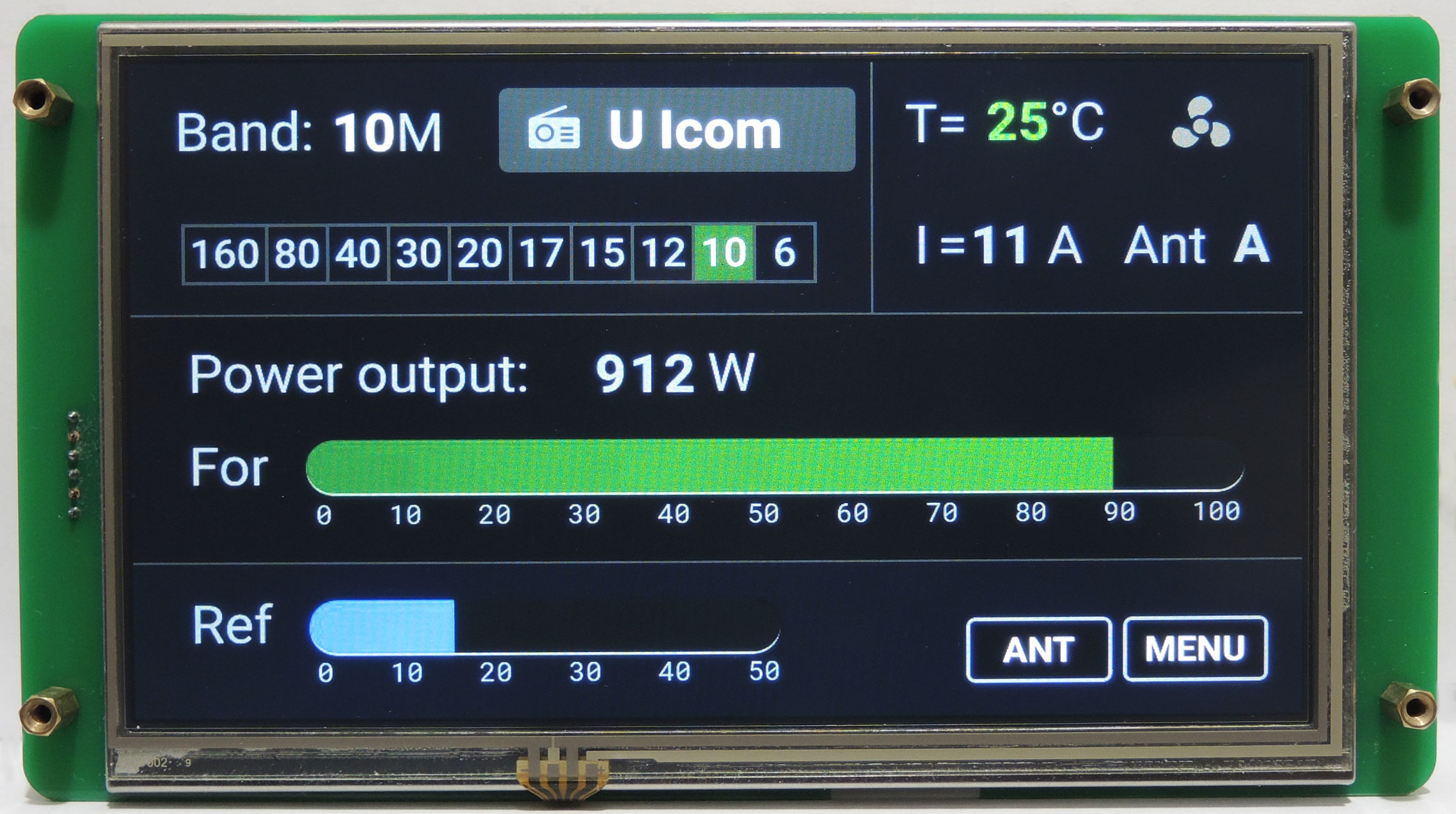

6.Вывод графической информации на 7 дюймов сенсорный дисплей.

Плата Controller protections -
7.Измерение мощности.
8.Измерение SWR.
9.Измерение тока.
10.Измерение температуры.
11.Управление режимами вентиляторов.
12.Мощный ключ (switch) на MOSFET отключает напряжение питания усилителя для защиты.

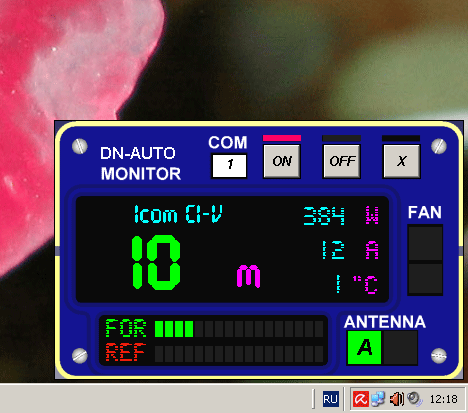

Для варианта правильного усилителя разработана программка монитор для установки в компьютер AmpMonitor.
Можно установить AmpMonitor в любом удобном месте на мониторе (мышем перемещается по экрану) - и контролировать работу усилителя удаленно.

_________________
Aleksandr
