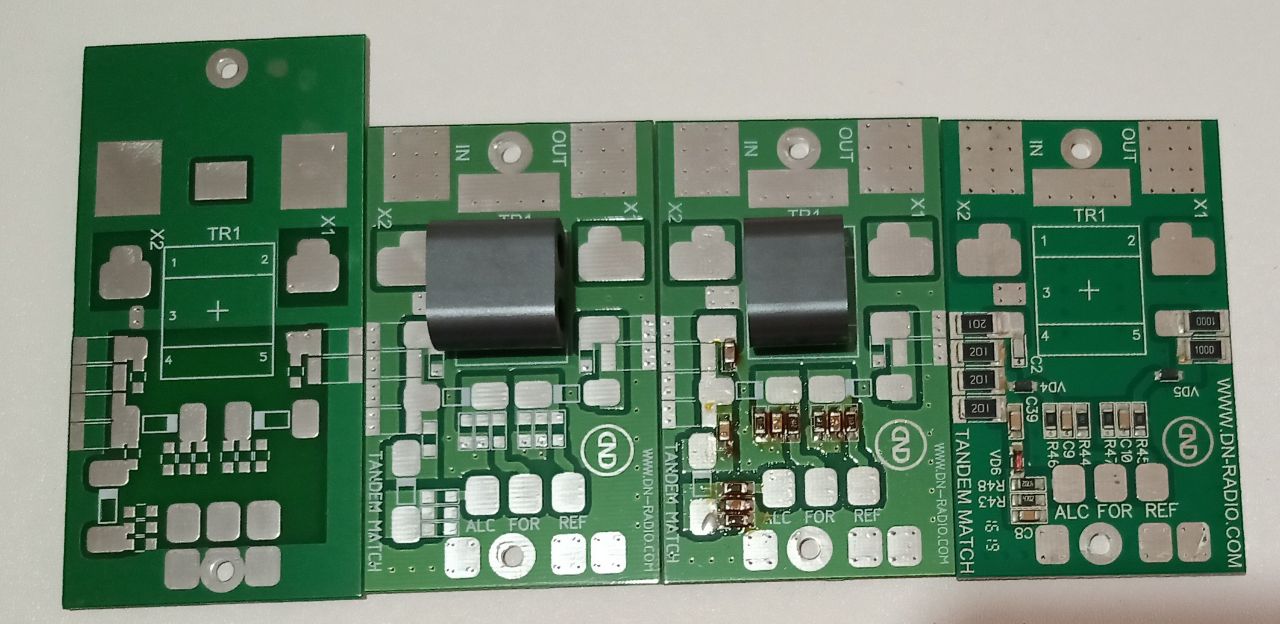

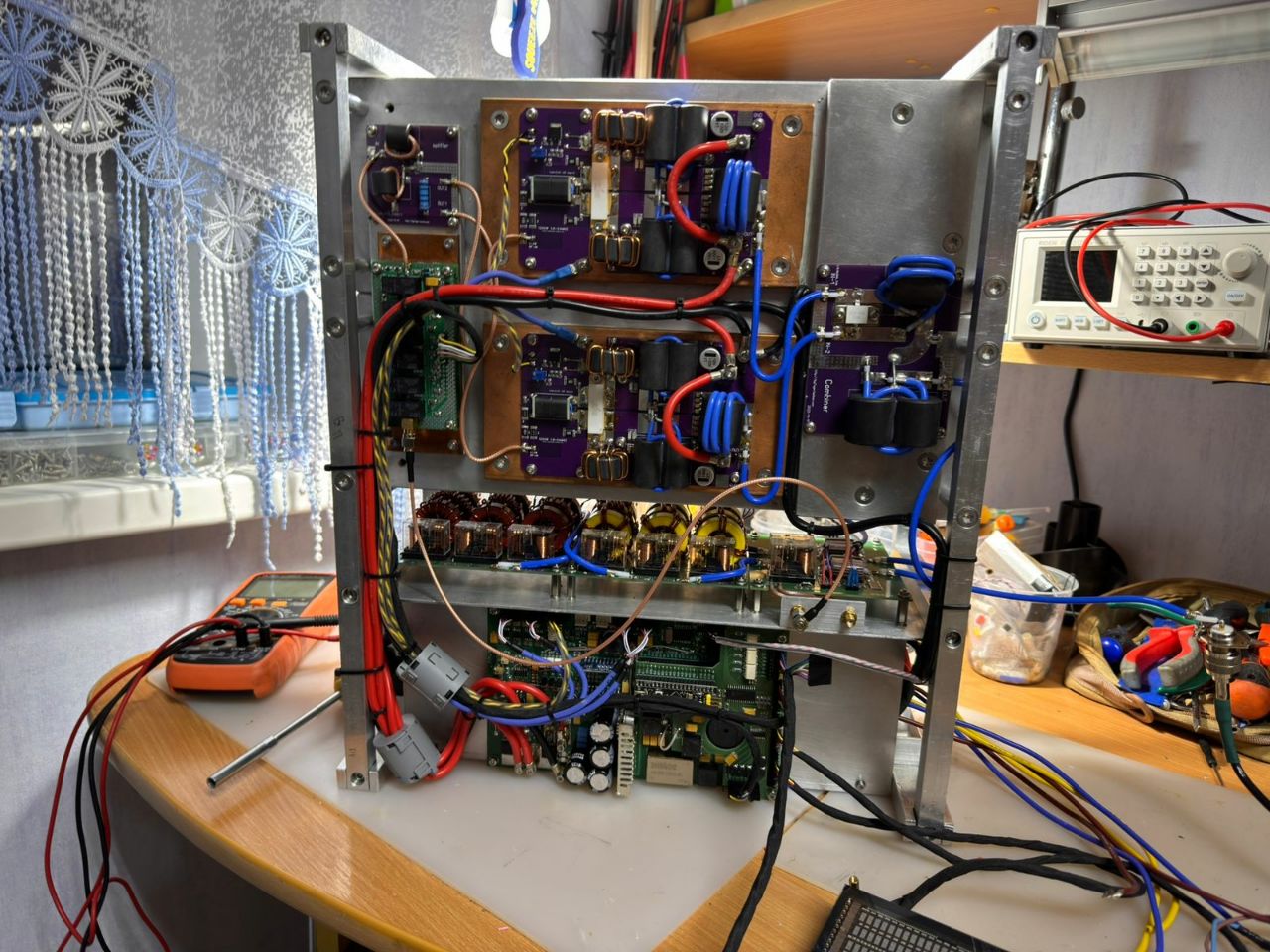

Было изготовлено несколько версий этой платы.
На сегодня актуальны три варианта исполнения.

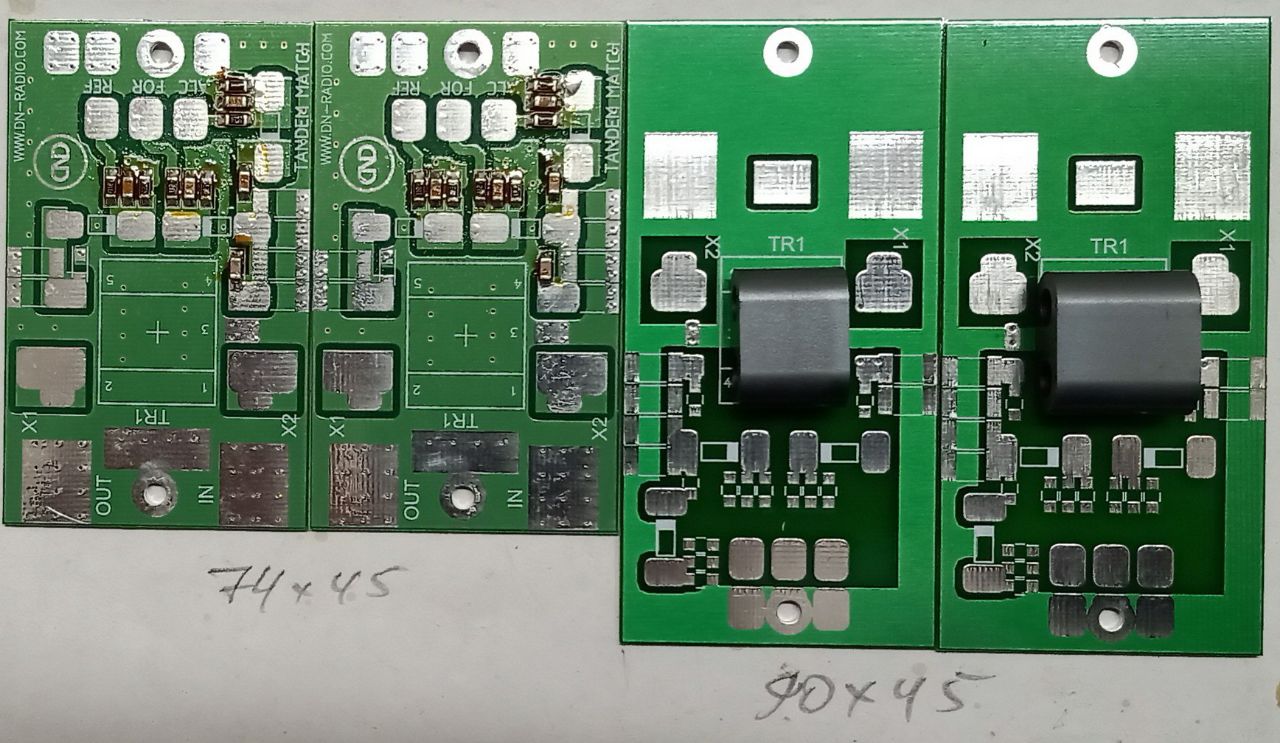

1.Плата размером 90х45мм
2.Плата размером 74х45мм под диоды с проволочными выводами

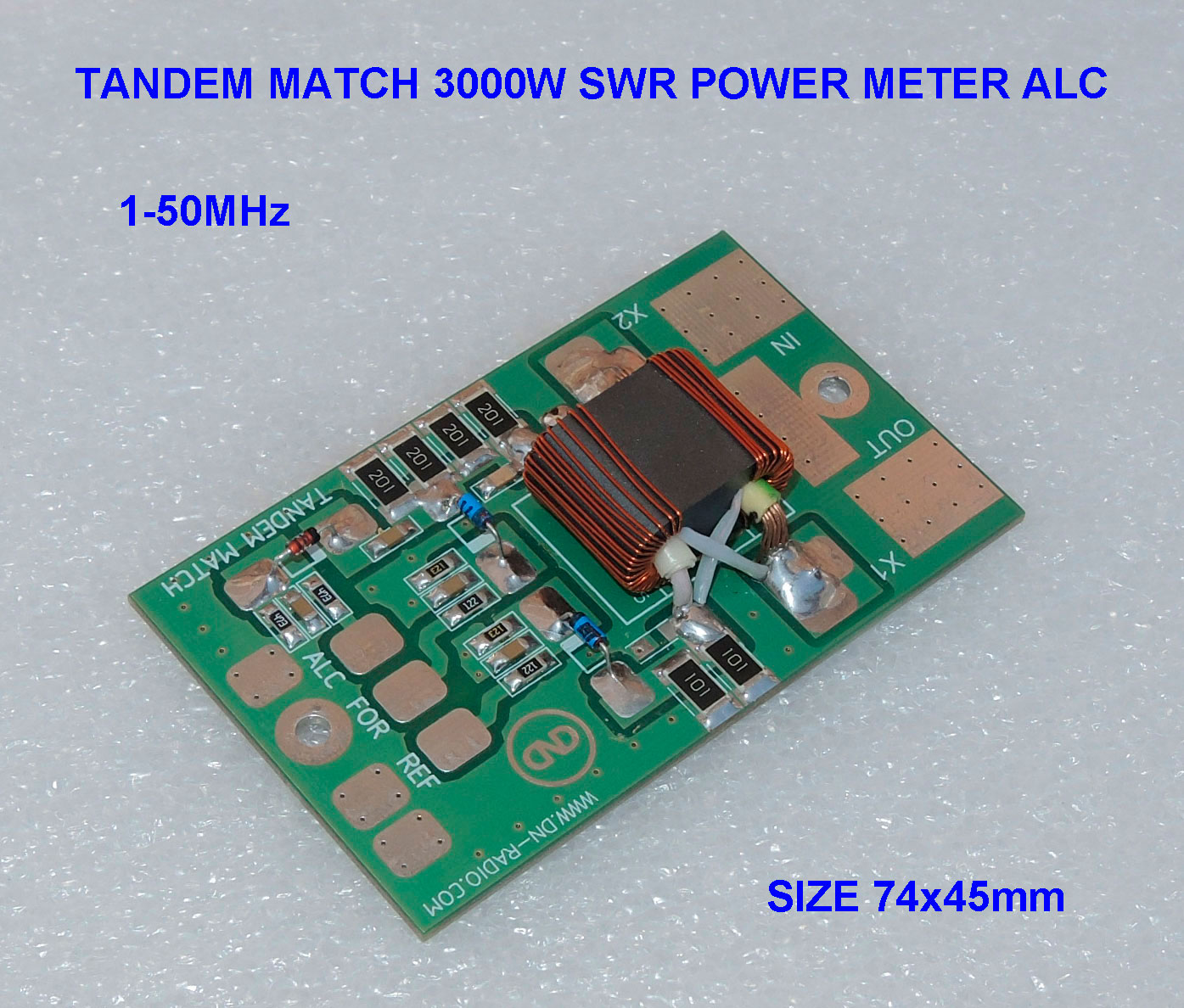

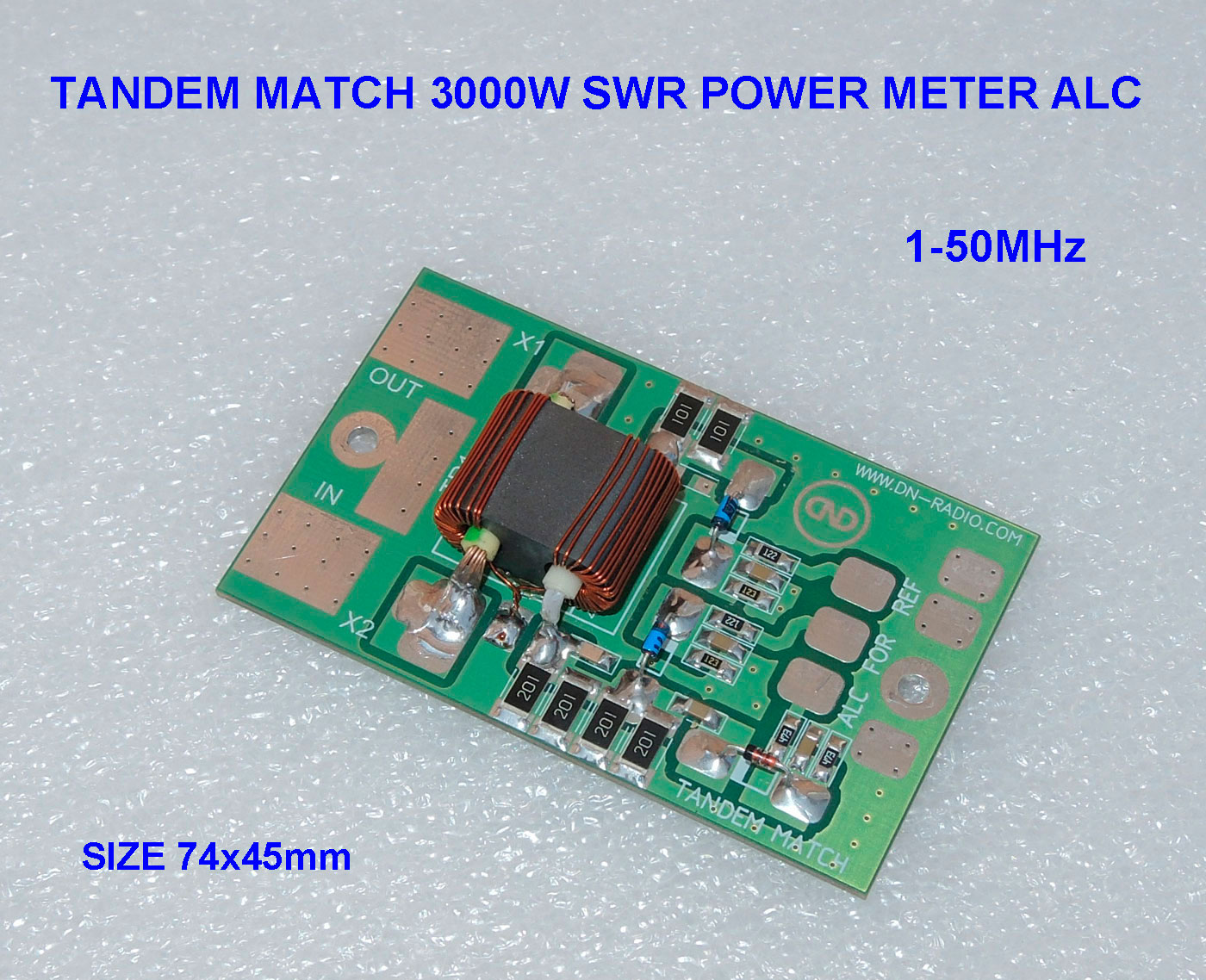

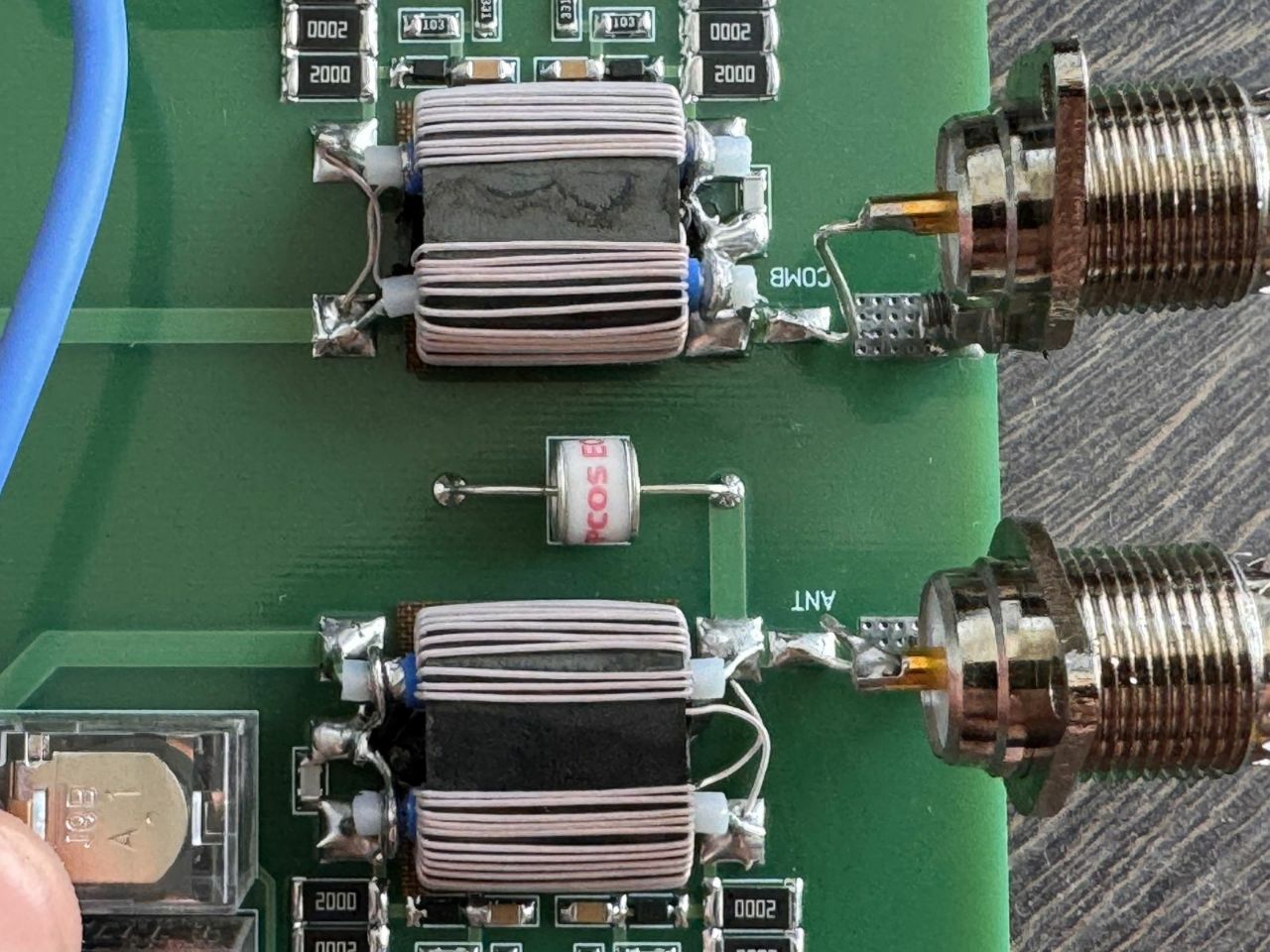

3.Плата размером 74х45мм - полностью СМД
Каких-либо особенностей сборки нет.

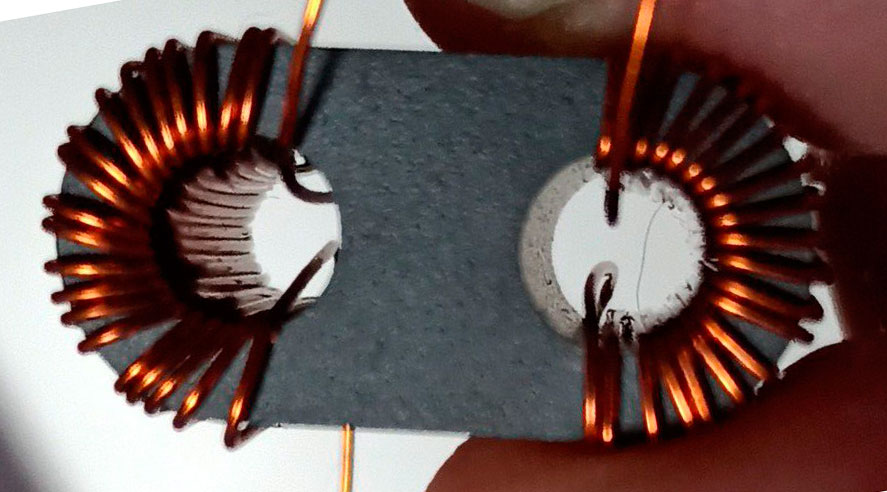

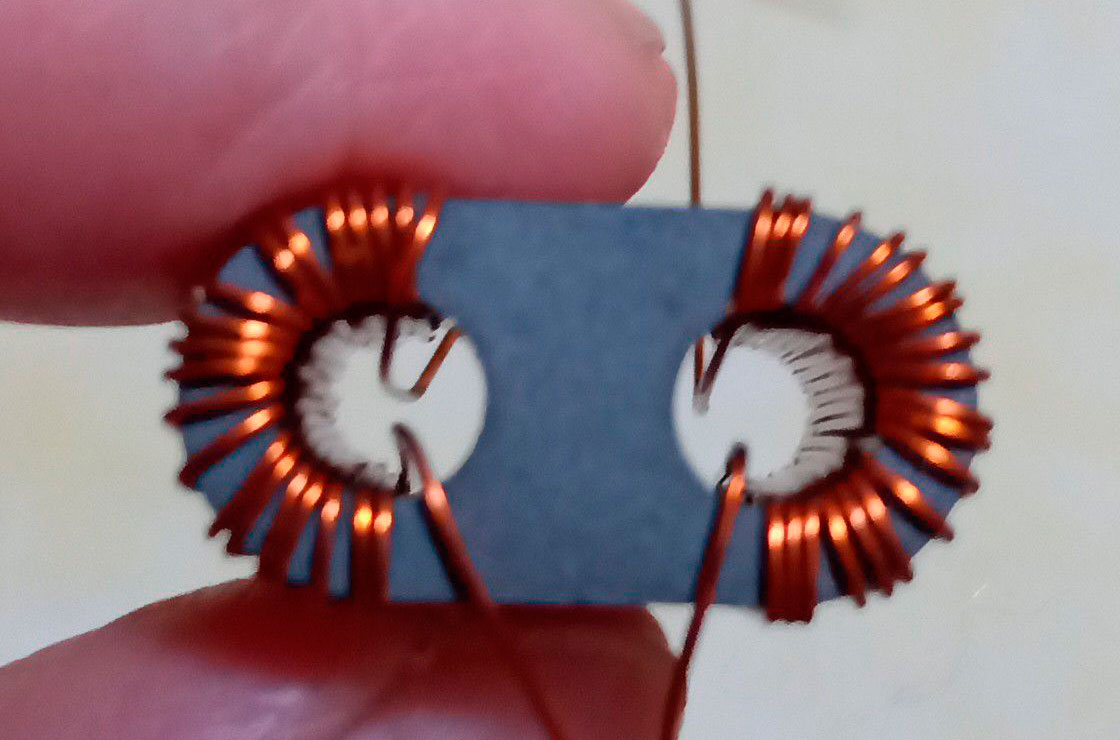

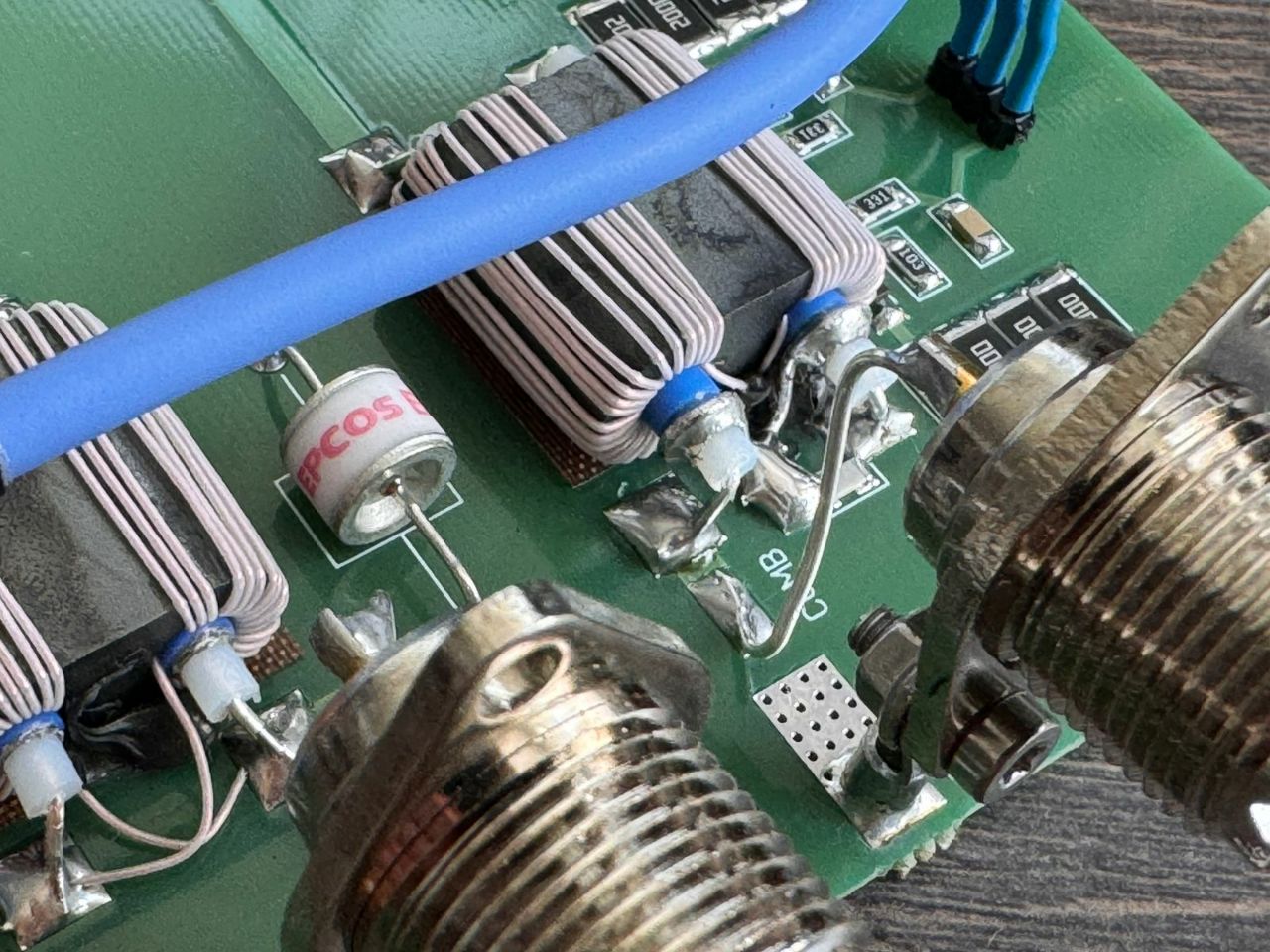

Трансформаторы мотаю ПЭВ 0,29-0,31мм по 22 витка. Направление намотки в разных отверстиях встречно. Т.е. в одно отв. к примеру мотаю от себя, значит в другом к себе.
В итоге имеем правильные выходы проводов для подпайки к земле или в перекрест. Для подпайки к земле снизу сердечника, перекрест сверху.
Схема-монтажка в соседнем топике про "актуальные железки".
Платы №1 - Плата с хомутами - производитель плат сделал металлизированные отверстия там где не нужно... А там где нужно - вообще не сделал. Поэтому придётся раззенковать с обратной стороны платы два отверстия и соединить с землей пятачки, которые не соединены металлизированными отверстиями. Если кого заинтересуют - 100р.
Платы №2 - остатки несколько штук.
Платы №3 - комплект плата + сердечник - 1200р

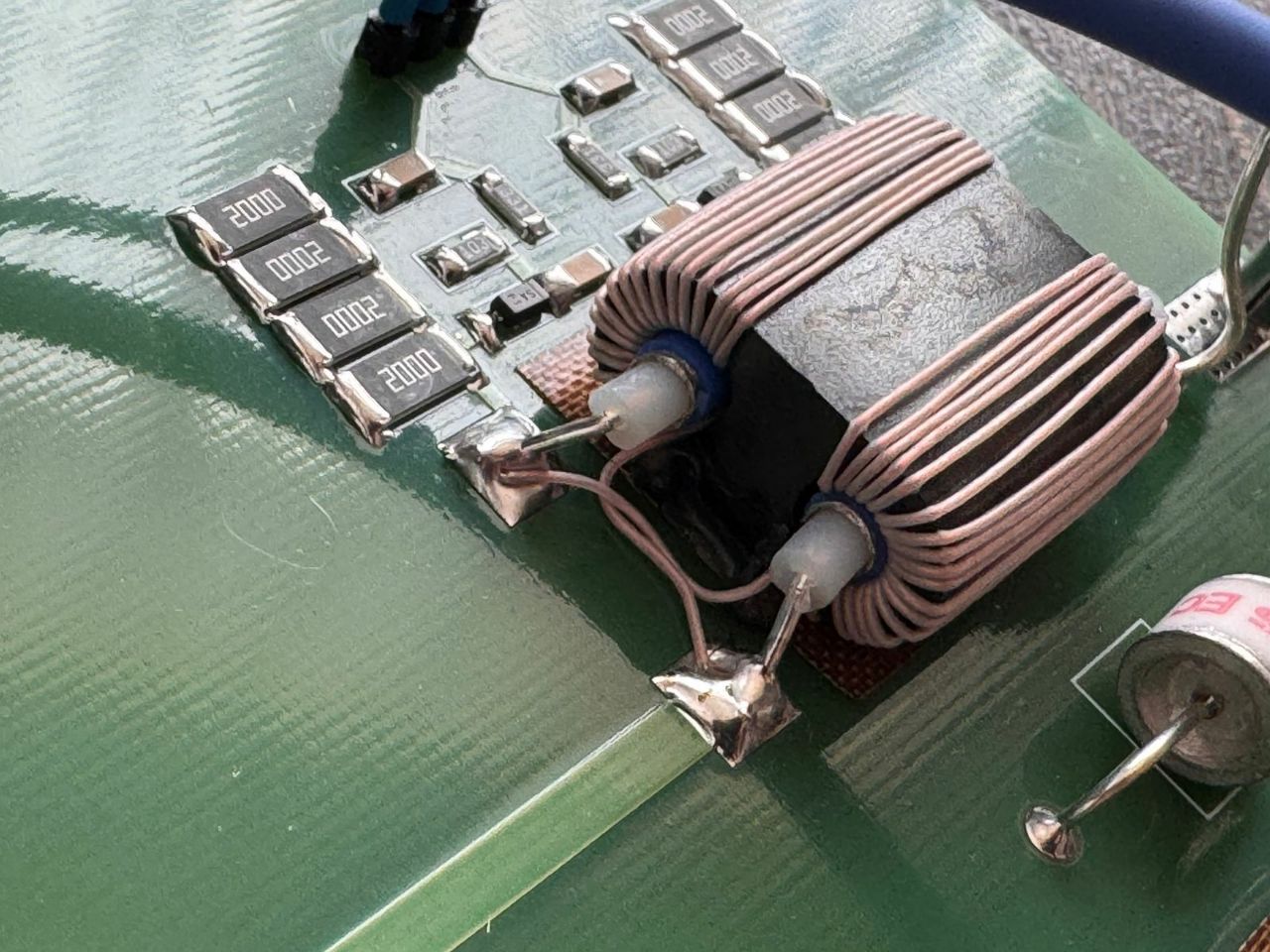

На фото показаны сердечники 15мм и 19мм.
