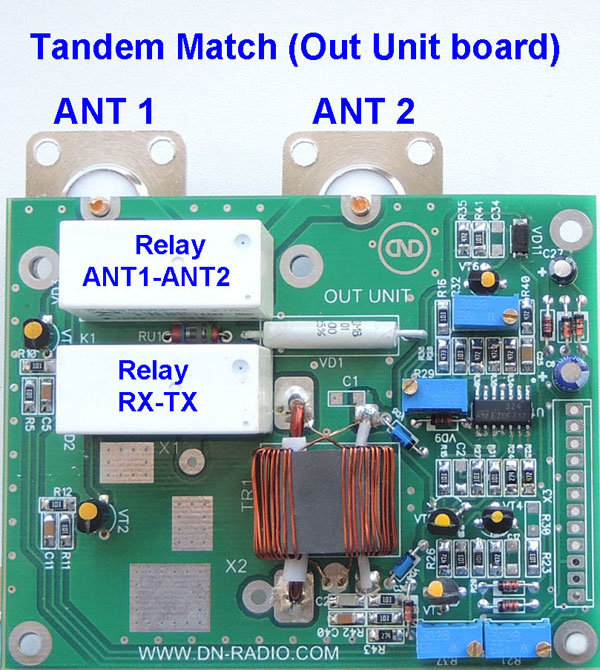

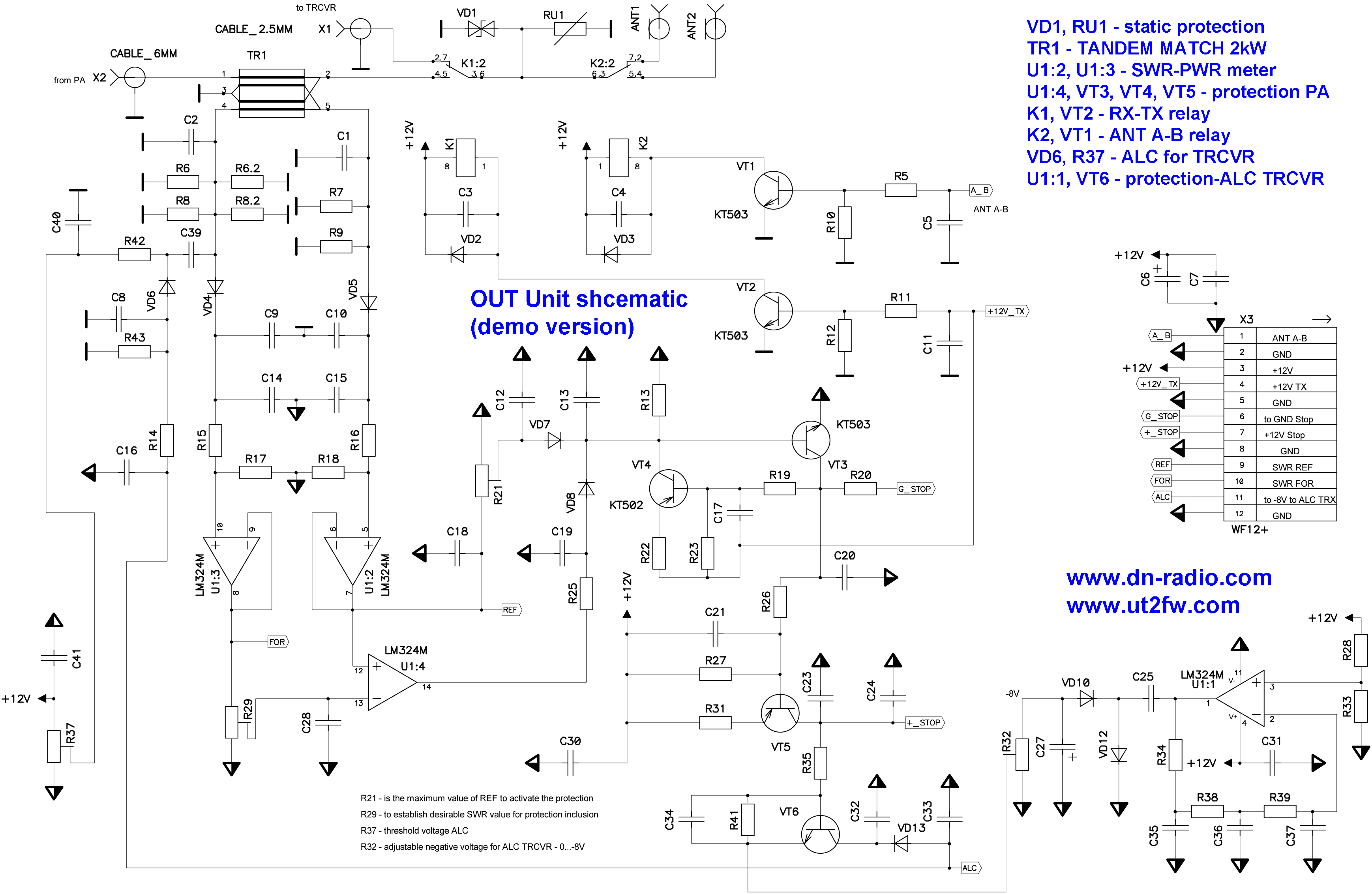

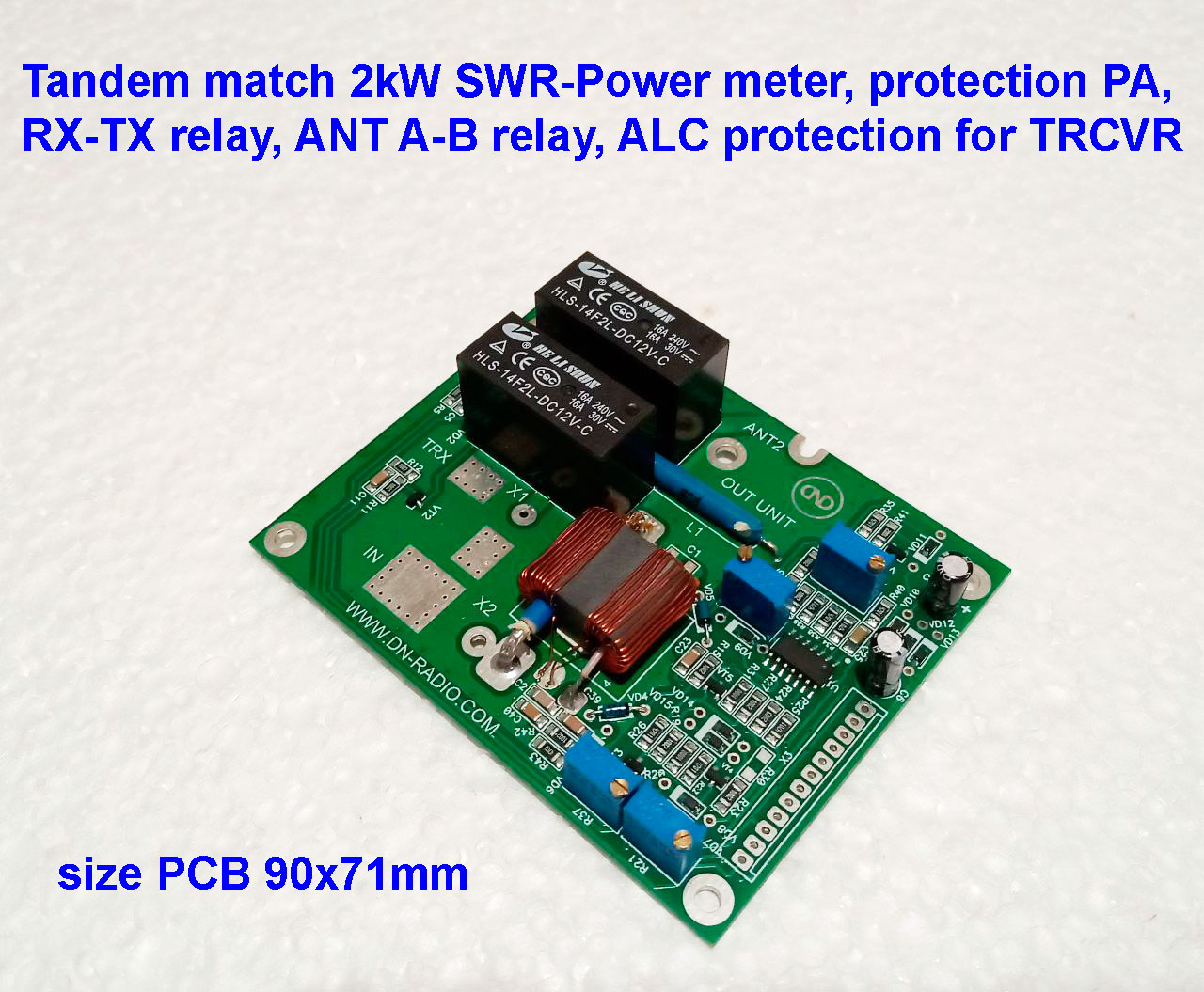

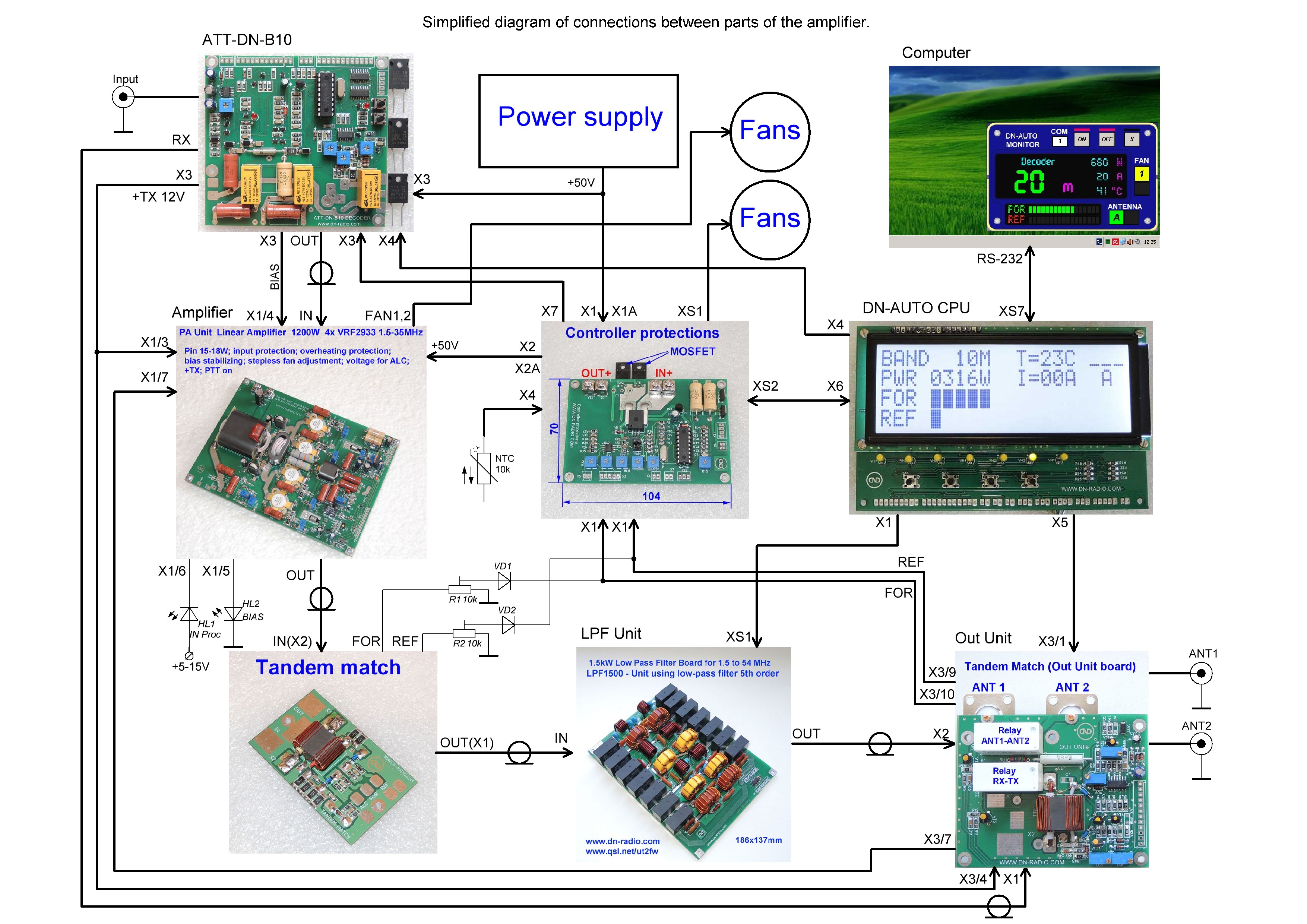

Функционал - измерение мощности, КСВ, защита при превышении КСВ, выход напряжения ALC (отрицательной полярности). Переключение двух антенн. Переключение выхода усилителя (до 2кВт) - т.н. выходное реле RX-TX. В состав платы входит: 1. Направленный ответвитель TR1, 2. Усилители U1:2, U1:3 для КСВ-измерителя МОЩНОСТИ, 3. Защита - компаратор U1:4, 4. Переключение ключей - VT3, VT4, VT5, VT6, 5. Реле RX-TX; ANT A - ANT B - K1, K2. VT1, VT2 управляют работой реле, 6. U1:1, VD10, VD12 формируют напряжение отрицательной полярности для ALC трансивера, 7. VD6, R37 - напряжение ALC, 8. VD1, RU1 - защита от статического напряжения в антенне. Размер сердечника TR1 10x20x15 мм позволяет измерять мощность не менее 2000 Вт. При этом сопротивление нагрузки должно составлять 50 Ом. Для управления защитой усилителя выходное устройство выдает несколько опционных сигналов: G_STOP - Открытый коллектор VT3 - до 100 мА, U<25 В +_STOP - выход +12 В до 100 мА ALC – выход до -10 В Если КСВ превысит значение (которое вы выберете в качестве резисторов R21, R29) - VT3 разомкнется. VT3 будет оставаться открытым через VT4, пока напряжение составляет +12 В_TX. При переключении в режим RX - защита отключается. A-B - переключение антенны A - антенны B. Для включения необходимо подать напряжение +5-12В. +12V_TX - Напряжение +12 В TX от усилителя, которое переключает усилитель из режима RX в режим TX. FOR – измерение мощности REF – измерение КСВ Размер печатной платы 90x71 мм
