Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
https://forum.ut2fw.com/viewtopic.php?f=1&t=255		 Страница 1 из 2
Автор:  ur5tdq [ 18 янв 2013, 00:42 ]
Заголовок сообщения:  Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Привет всем!
По роду деятельности возникла нужда в сабжевом девайсе.
Порылся в тумбах\шухлядах и увидел платку которую мне дядя Саша отправил во времена нашего сотрудничества. На ней 9851 запаяный раком :) Под него же в архивах форума СКРа нарыл схему RU3GA (а аттаче) с ЛАЙками. Собрал - запустилось, генерит, СВИПает.
Смущает следующее:
если отсоединить выход ДДСа от ФНЧ и оставить его нагруженным на резистор 51ом (у меня 56ом), да глянуть что творится на выходе осцилом, то у меня ниже 2,5-3МГц довольно сильно падает амплитуда сигнала. Падение практически в 4 раза в сравнении с полосой 7-15МГц. Почему так ? Вродь цифровой синтез сигнала... чего так? ro-14
Особо и грешить нема на что. Поэтому грешу на самодельный щуп от осцилла из кокса RG58 без каких либо развязок и щупов. Вход осцила 25пф 1МОм. Почему такое падение амплитуды ?
Что скажете ?

Вложения:
shem.zip [81.54 КБ]
Скачиваний: 774
Автор:  rv3dlx [ 18 янв 2013, 11:22 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Вот емкость кабеля и входное сопротивление прибора представляют собой фильтр низких частот, он и заваливает высокие частоты. Так осциллографы к измеряемым цепям подключать нельзя, нужно применять или выносной щуп (нормальный, от того же осциллографа) либо обеспечивать согласование кабеля, для чего на вход осциллографа нужно поставить тройник и 50-ти омную нагрузку и тогда будет истинная частотная характеристика (ну конечно с учетом собственной АЧХ осциллографа), которая у 9851 достаточно линейная в широком диапазоне частот.
Юрий.
P.S. Может быть Вы уже знаете, но обратите внимание на приборчик NWT-7. Если сделаете управление для ДДСки как там, да еще логарифмический детектор приделаете, то получится очень достойный измеритель частотных характеристик.
Автор:  ur5tdq [ 18 янв 2013, 13:37 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
rv3dlx писал(а):
Вот емкость кабеля и входное сопротивление прибора представляют собой фильтр низких частот, он и заваливает высокие частоты. Так осциллографы к измеряемым цепям подключать нельзя, нужно применять или выносной щуп (нормальный, от того же осциллографа) либо обеспечивать согласование кабеля, для чего на вход осциллографа нужно поставить тройник и 50-ти омную нагрузку и тогда будет истинная частотная характеристика (ну конечно с учетом собственной АЧХ осциллографа), которая у 9851 достаточно линейная в широком диапазоне частот.
Юрий.
P.S. Может быть Вы уже знаете, но обратите внимание на приборчик NWT-7. Если сделаете управление для ДДСки как там, да еще логарифмический детектор приделаете, то получится очень достойный измеритель частотных характеристик.


Юрий, благодарю. Буду искать щуп - таки никак без него.
NWT7 - уже начал собирать на плате от UR4QBP
Если б узнал про него немного раньше - не собирал бы этот ГКЧ. Но старый проект останавливать жалко - делал как для себя, оформлял в корпус, перпан красивый. Так что будет два прибора.
Автор:  rv3dlx [ 18 янв 2013, 15:51 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
У меня сделано два NWT, один на 9851, другой на 9952. Второй работает до 200МГц. Работой обоих доволен и они очень помогают в радиолюбительской практике.
Успехов! Юрий.
Автор:  Алексей RN6LEA [ 20 янв 2013, 07:38 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Всем привет! А у кого нибудь прошивки и плата рабочего NWT есть? Хотелось бы всё в одном пакете ). А то в инете столько всего, куча информации, запутался уже, что и где читать и какая железяка рабочая :-)
Буду очень признателен.
Автор:  rv3dlx [ 20 янв 2013, 17:28 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Алексей, этих НВТ всяких разных много, отличаются примененной микросхемой ДДС и диапазоном частот соответственно. Самый простой НВТ-7, на синтезаторе АД9851 с полосой 60МГц. Плат тоже много понаделали. Я собирал на самодельной плате (уже давно, как только появились эти публикации). Очень неплохие платы делает UR4QBP, так же и готовые приборы производит. Прошивки всевозможные есть на сайте разработчика, они с комментариями для какого варианта предназначены. Под 9851 и под 9951(52,53,54) есть у меня, рабочие конечно, раз у меня работают. Если будет нужно, пришлю без проблем, только определитесь что будете делать.
Юрий.
Автор:  Алексей RN6LEA [ 20 янв 2013, 18:34 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Я бы с самого простого и начал на ад9851. А так Мгц до 100 или чуть больше вполне бы устроило :-)
Автор:  ur5tdq [ 21 янв 2013, 11:39 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Алексей RN6LEA писал(а):
Я бы с самого простого и начал на ад9851. А так Мгц до 100 или чуть больше вполне бы устроило :-)

Мегагерцы лишними не бывают :) Делайте сразу с широкой полосой - захотите усилок или фильтр какой на 144 настроить, а вам как раз этих 44 и не хватит.
Автор:  Алексей RN6LEA [ 21 янв 2013, 19:17 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Согласен.Просто вопрос с деталями может встать.
Автор:  ur5tdq [ 07 фев 2013, 00:16 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Мучал, мучал недомучал.
Купил нормальный фирменный щуп на осцилл.
Сразу, на выходе ДДС по всему диапазону работы (ограничено полосой осцилла), стала стабильная синусоида размахом 0,04В. Вопрос : не мало ли ?
Лишнее удалено

Добавлено
Пересмотрел свои измерения. Короче, нельзя поздно ночью настраивать девайсы - будет мерещиться неладное. )88(
Перемерял на свежую голову.
С выхода ДДСки нагруженной на резистор 56ом выдходит синус порядка 40миливольт (аж до 40мГц).
С выхода ДДСки нагруженной на резистор 56ом и вход транзисторного каскада выходит порядка 7миливольт.
Как то многовато просаживает вход усилителя на КТ368. Или опять имеем дело с несогласованными каскадами ?

С выхода транзисторного каскада снимаю 0,2В т.е. усиление каскада около 30ти раз - в принципе нормально. Не радует только завал после 11МГц. При частоте 16МГц имеем уже 0,1В.

Вопрос остается - куда смотреть дальше ?
Автор:  rv3dlx [ 07 фев 2013, 19:46 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
А каскад то на транзисторе как сделан?
Автор:  ur5tdq [ 07 фев 2013, 20:50 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
rv3dlx писал(а):
А каскад то на транзисторе как сделан?

В самом первом сообщении в теме есть схема. По ней сделано.
А плата вот - в архиве:

Вложения:
ur5tdq_platy.zip [89.75 КБ]
Скачиваний: 761
Автор:  rv3dlx [ 08 фев 2013, 07:22 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Схема по мотивам дедушки Рэда, но только по мотивам. Поэтому и входное сопротивление значительно меньше чем 50Ом, да еще и на выходе ФНЧ резистор 50Ом стоит, что еще сильнее нагружает выход DDS. А поскольку этот выход работает как генератор тока, отсюда и малое напряжение выхода. Сделайте усилитель точно так, как у Рэда описано, и будет входное сопротивление 50Ом и АЧХ будет равномерная.
Юрий.
Автор:  ur5tdq [ 08 фев 2013, 10:46 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
rv3dlx писал(а):
Схема по мотивам дедушки Рэда, но только по мотивам. Поэтому и входное сопротивление значительно меньше чем 50Ом, да еще и на выходе ФНЧ резистор 50Ом стоит, что еще сильнее нагружает выход DDS. А поскольку этот выход работает как генератор тока, отсюда и малое напряжение выхода. Сделайте усилитель точно так, как у Рэда описано, и будет входное сопротивление 50Ом и АЧХ будет равномерная.
Юрий.

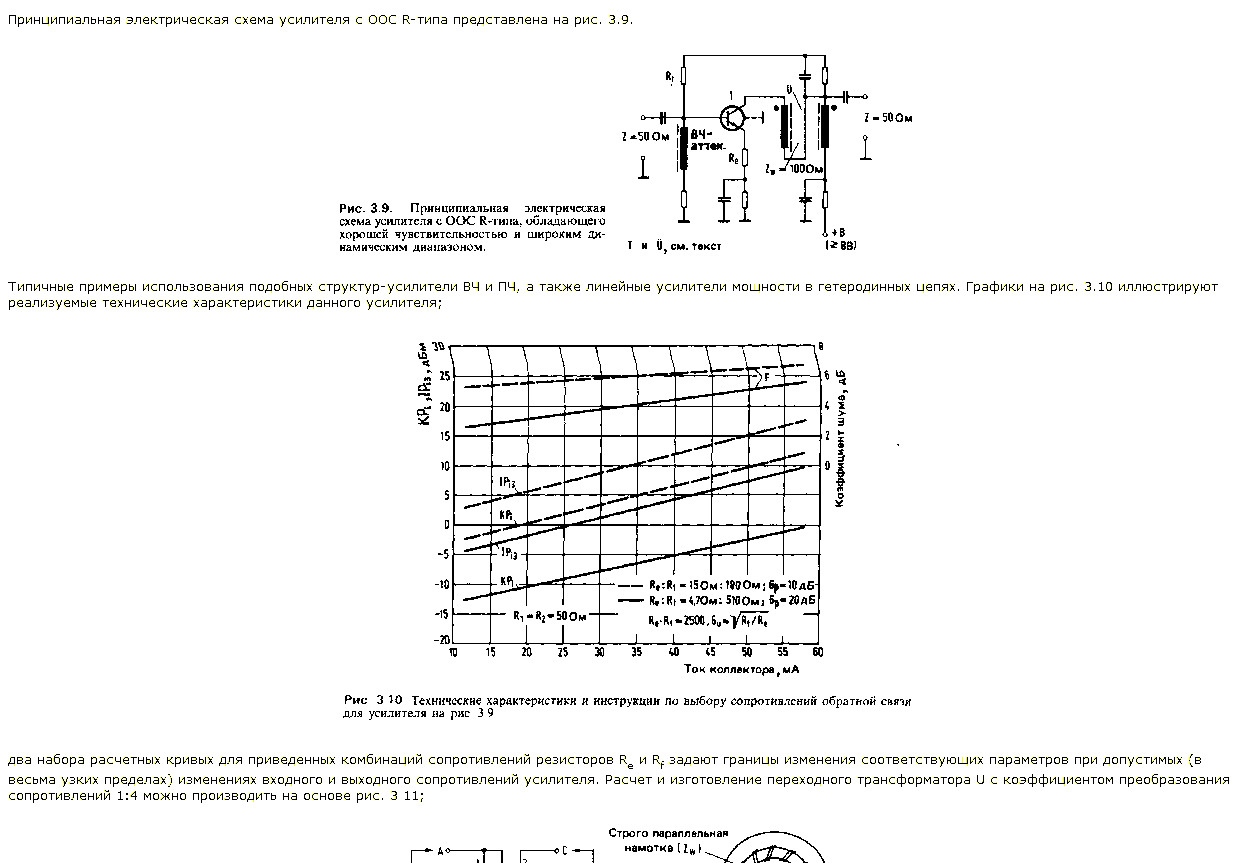

Вы об этой схеме говорите?

Вложения:

red.gif [ 21.24 КБ | Просмотров: 7239 ]

Автор:  rv3dlx [ 08 фев 2013, 14:18 ]
Заголовок сообщения:  Re: Синтез, ГСС, ГКЧ на ДДС, нужна помощь в настройке.
Да, я говорил об этой схеме. Так делал неоднократно и измерял параметры. Делал на транзисторах КТ610, думаю и на КТ368 получится, ну только ток каскада поменьше делать. Входное сопротивление этого каскада 50Ом (измерял), поэтому резистор после ФНЧ ставить не нужно, нагрузкой будет являться вход этого усилителя. Не напрасно в цепи базы дроссель стоит и в эмиттере незашунтированный емкостью резистор, это местная отрицательная обратная связь.
Успехов! Юрий.
