Дядя Саша!
Очень Вас прошу!
Выложите пожалуйста прошиву для 628-го без ограничений по ПЧ!
Очень нада!

С самого начала отработки синтезатора вводимое значение ПЧ было жёстко привязано к де-факто "стандарту", т.е. 8,86МГц. Такой "подход" был вызван к жизни предыдущим "синтезаторным" опытом. А тот опыт гласил - больше всего вопросов и недоразумений возникало именно в связи с заложенными широкими возможностями в техническом сервисе предыдущих синтезаторов. Ну не читают описания и "Руководства пользователя" наши радисты - и ничего с этим не поделать. Посему и не существует такой прошивы - без ограничений по вводимой ПЧ.
В последующих применениях синтеза с 648-ым ПИКом Владимир делал несколько частных корректировок - возможность по ПЧ 5-10,7МГц, вариант под "преобразование вверх" и т.д. Но с 628-ым ПИКом наращивание сервиса невозможно - у него просто не хватает для этого памяти.

_________________
Aleksandr

В статье "универсальный синтезатор all band трансивера"
у Вас написано, что в версиях прошивки до № 68 ПЧ может быть от 0 до 12 мгц (она и нужна то на 5,5мгц)
Уж простите меня за назойливость
С уважением Игорь.

Извиняться не за что. См. вложение - там разные прошивки №67. Сразу предупреждаю - гарантировать 100% работу не могу, т.к. в "серию" пошла с №68.

_________________
Aleksandr

Спасибо большое!!!
Буду шить-смотреть.
С уважением Игорь

В продолжение предыдущих постов могу сообщить, что, синтезатор, похоже полностью сделан и настроен.. Увы, но не обошлось без косяков - делитель на 2-х 74AC161 оказался непригодным для формирования качественного сигнала с чистым спектром (по всей видимости, из-за взаимной модуляции основного сигнала и более низкочасотных компонентов, возникающих в той же микросхеме). Поэтому пришлось выкусывать эти микрухи и ставить на их место 193ИЕ6 и 74AC74, и результат не заставил себя долго ждать. Подробности (в том числе снимки с экрана спекроанализатора) есть по ссылке: http://www.cqham.ru/forum/showthread.php?t=17038

Если адиминситратор сочтет нужным, постараюсь запостить сюда краткий отчет о проделанной работе и сделанных выводах.

С уважением, Валентин

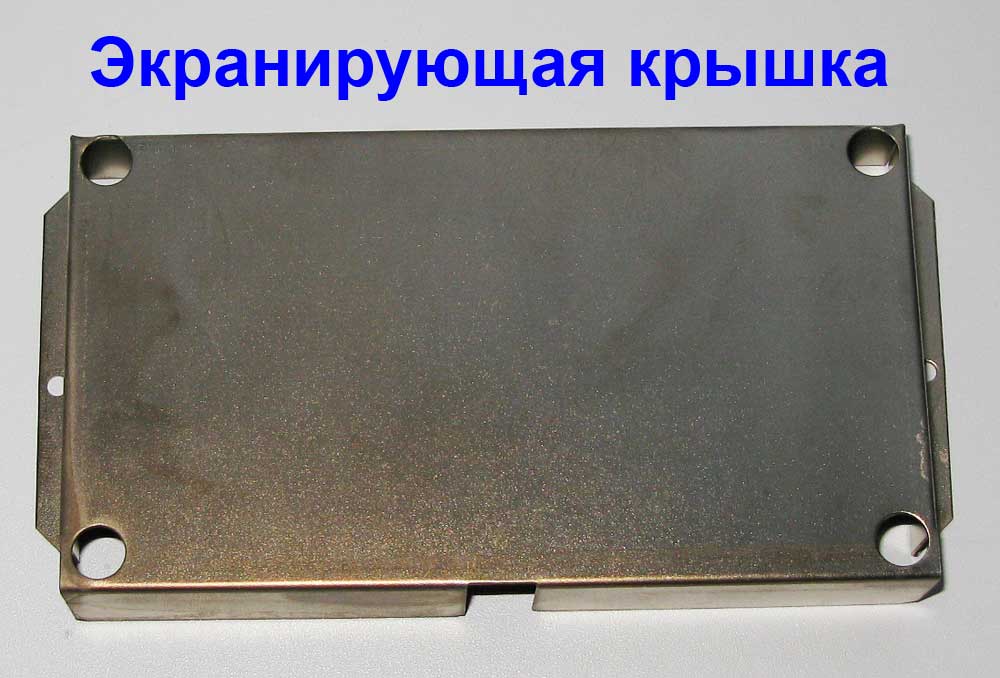

При большом желании те "косяки" можно победить. Но для этого нужно: 1.Правильная разводка печатки, 2.Возня с поиском дополнительных точек заземления как самой платы так и дорожек питания по плате, 3.Правильная экранировка, 4.Правильное расположение плат в отсеке синтезатора. Мне даже пришлось "изобрести" специальную крышку для экранировки плат. Просто "тупозапаять" платки в отсеки из фольгированного стеклотекстолита - здесь такая мера не катит. Т.к. в синтезаторе есть низкие частоты и они спокойно просачиваются через медную фольгу стеклотекстолита. Ниже на фото та крышка. Это кадмированная сталь. "Землить" на одну шину платы и экраны нельзя - поэтому в углах отверстия для стоек, чтобы они не соединяли экран с шиной земли платы ГУНов. Один из углов платы ГУНов приходилось изолировать от стойки. В итоге все те "танцы с бубном" надоели и появился двухплатный синтез. Хотя, если поднапрячься и грамотно выполнить перечисленные выше условия - поставив рядом два трансивера с трёхплатным и двухплатным синтезаторами - обнаружить кручением ручек валкодов в каком радио какой синтез - практически невозможно. Сейчас точно уже не вспомню - если отключить антенну - то в трансивере с трёхплатным синтезом можно обнаружить на 2-3 "поражёнки" больше. Но, конечно, нужно знать где их искать. При подключенной антенне различий не будет.
По теме отчёта - для чего этот форум то и был создан? - чтобы в нём была собрана техническое инфо. Тем более, что форум более тематический касаемо радиоконструирования - посему всё техническое инфо сюда и нужно размещать.

_________________
Aleksandr

Здравствуйте,Александр Юрьевич!Возник вопрос по плате ГУН,а именно по стабилизатору напряжения питания 5 вольт DA3.Греется эта микруха так сильно,что обжег палец об нее.Питание на плату подается 14 вольт.Она так и должна греться в *полный накал* ? Имею два синтеза - c ЖКИ и АЛС дисплеем,у обоих плата ГУН одинаковая и проблема одна и та же.В общем,пока оно совсем не выгорело,решил спросить.

_________________
73 de RN4NU!

Цитирую из описания "Портативного" с компакт-диска, который прикладывается к любой "железке" от UT2FW -
Схема межблочных соединений трансивера достаточна проста. Стабилизатор напряжения питания цифровой части D1 (Крен 5А) прикручивается в любом удобном месте, например, как это показано на чертеже корпуса, на задней панели-радиаторе. Греется она несильно (ток потребления с импортными АЛС не более 400мА.), поэтому можно прикрутить к любой перегородке в трансивере. Гасящий резистор R1 мощностью не менее 2Вт...
Основная часть информации есть и на сайте, см. по ссылке => http://ut2fw.com/node/20 Цитирую с той странички - Стабилизатор напряжения питания цифровой части DA3 (Крен 5А) прикручивается в любом удобном месте, например, как это показано на чертеже корпуса, на задней панели-радиаторе. Гасящий резистор R1 10-15Ом мощностью не менее 2Вт.
Коммент в тему - схемотехника межблочных соединений практически одинакова у DN-99, DN-2000, DN-2005 но есть отличия в принципиальных схемах узлов, посему обозначения элементов могут немного отличаться. Как-то - КРЕНка питания "цифры" синтеза у DN-99 обозначалась как D1, с применением нового синтеза с DDS-кой она была разведена на плате ГУНов и получила обозначение как DA3. Но в "Дунае", как ранее она была расположена вне платы синтезатора, так и в последующих модификациях трансивера та КРЕНка так и осталась на задней панели-радиаторе.
Плата индикации в первых модификациях "Дуная" для развязки запитывалась тоже от отдельной КРЕНки со своим RC фильтром - см. фото DN-99. Синтез с DDS-кой не требует такого питания, но для "пущей важности" и в DN-2005 плата индикации питается от отдельной КРЕНки - дабы никакой привередливый пользователь даже в лабработе не смог обнаружить "пичков" управления процессора на индикаторы.
См. внимательнее описания трансивера и фотографии - инфо не новое - всё есть у тебя на компакте.
Инфо для самодельщиков - при подборе номинала гасящего резистора на входе КРЕНки - напряжение на входе КРЕНки не должно быть ниже 7В.

_________________
Aleksandr

Ага,спасибо,Александр Юрьевч!

_________________
73 de RN4NU!

Каким образом в синтезе происходит выбор счета на USB/LSB и CW?
Я имею ввиду коррекцию ПЧ.

_________________
Евгений

Возможно я не совсем понятно задал вопрос.
В руководстве читаем "1. Коррекция ПЧ, вызывается соответствующая из трех частот USB, LSB, CW...
Включение требуемого значения ПЧ происходит автоматически при включении соответствующих режимов. "
Т.е. мне понятно, что если нажать кнопку U/L произойдёт инверсия боковой с учетом заложенного значения.
А как перейти на CW значение? Где кнопка выбора режима CW?

_________________
Евгений

Коррекция опоры для CW происходит при включении режима CW - в штатной версии трансивера это кнопка AF CW.

_________________
Aleksandr

Т.е. коррекция частоты приема в режиме CW происходит аппаратным способом.
CPU синтезатора в данном случае не делает коррекцию и учет частоты приема остается на USB/LSB. Я правильно понял?

_________________
Евгений

Здрайствуйте Александр с прошедшими праздниками . При включении тран. Д-205 40м. работает при переходе на 80м. и возврата назад на 40м.
не работает. 20м вообще не включается . пробовал по описанию кнопок произвести установки но они не все совпадают с описанием .
НА 20м. по моему нет деления еще на 2 как установить?.Пожалуйста подскажите что за неисправность .Суважением rk6lo
