Алексей
Добрый день ! То что писал автор подробно, Вы на этом поймались как и я .
ПИК 648 не любит плохого питания . и дрожащего включения , на вывод MCLR ставим 300 к и 0.33 мк на корпус , или ставим провизор , и смотрим вкл, только часто нельзя тыкать питанием, как увидите HELLO , то всё ОК всё оно робе

_________________
UT5UMH

Стас, спасибо за инфо.Теперь доложу что было у меня. Пик у меня 628.Прошивку дядя Саша прислал путёвую.
А у меня следующая ситуация: оказался контакт там где не нужно
Просто я по "запарке" R21,R22 не правильно впаял Но итог: -нервов особо не было;
-перелопатил и изучил кучу литературы;
-получил массу информации;
-всё работает
Вся настройка свелась к подбору резистора для контрастности.Огорчило только одно-в Ростове пропали все нормальные ЖКИ , пришлось поставить Винстаровский у которого цифирки не успевают за волкодом.

Понятно, Алексей. Пропустил немного, сказали Вы в сообщении вариант "монстр", сразу на ПИК 648 подумал, потому как и проблема, описанная Вами совпала, у меня 648 и WH1602 (16 ног слева вверху), вроде шустро бегает, спасибо за ответ.

_________________
UT5UMH

В тему ЖКИ - попадались разные хотя с одним и тем же названием - видать в разных китайских колхозах наладили производство... Одни нормальные - нет брака, по самим платам видно хорошее качество, иные - брака до 10% даже по торцу платы видно, что ножичек гильотины, на которой платки резали, точить никто и не думал... Для восстановления некоторые ЖКИ приходилось разбирать - кароч - начинающие китайские "колхозники" их делали.
По ПИКам - в сравнении с 648-ми - 628-ые "неубиваемые". Но это касается только "универсальных" прошивок для 648-го - т.к. в них напихано столько возможностей и дополнительных функций, что бывает сами паяльщики заворачивают "мозги" тем синтезам неосмысленными нажиманиями на клаву... С "пользовательской" версией прошивки 648-ые неубиваемые и без цепочки и без супервизора. Немного похвалю себя и дядю Вову - не встречал (за эти деньги) более надёжного, удобного и отработанного синтеза для КВ трансивера как двухплатный с "пользовательской" прошивой.

_________________
Aleksandr

Добрый день Саша. В свое время брал у Вас набры на синтезатор еще на Z80 и на 89С52. Все работает.Есть конечно недостатки,но, послушал у товарища на DDSке гораздо лучше работает и захотелось сваять самому с нуля. Вопрос, как купить прошивку на 628 PIC. 648 у нас пока нет. С уважением Владимир.
Покупать ничего не нужно - ещё в прошлом году прошивки выложил в свободное пользование - на первой страничке этого топика ссылки. Но они сейчас не работают - хостер заблокировал тот мой ресурс. Посему - варианты решения вопроса: 1.Как вернусь в UB5F - выложу сюда те прошивки - ориентировочно к концу июля. 2.Попросить, ранее скачавших те прошивки, выложить их сюда.

_________________
Aleksandr

Добрый всем день или вечер. Я думаю большинству посетителей форума интересна тема синтезатора
и большинство пытается сделать самостоятельно. Я изготовил из наборов еще на Z80 и 80C52 пару конструкций, все практически с некоторыми нюансами работают.Сейчас собрал на DDSке но не скачал
прошивку на 628ПИК. Сайт закрыт. Большая просьба! Может кто успел обзавестись прошивой под АЛСки
поделитесь.С уважением Боба.

В архиве три версии 89С52-АЛС, 628-АЛС, 628- ЖКИ

SVS огромное спасибо.Остаюсь должником.Всегда буду рад ромочь.С уважением Боба.

Добрый день ! Разъёмы нашёл, для антенны подошёл СР-75-134, так что теперь распаяю ещё переходники с 5-штырьковых на миниджеки - и буду работать Приём отличный, вчера забыл антенну подключить к СУ и всё думал, что же это на 80-ке как-то НЕМНОГО нехорошо народ слышно, да и стрелка индикатора не прыгает ? )))
Попутно вопрос о подсоединении к компу - как у конкретно моего трансивера с этим ? Там нужно прошивку менять, или нет ? Есть ли там выводы для модема ? Внутрь я ж ещё не залезал, потому не знаю...И ещё - для работы цифрой (PSK, например) что бы Вы посоветовали - подключать от звуковой карты к микрофонному входу или вовнутрь куда-либо ? Предполагаю, что к микрофонному входу надо будет сильно давить его сначала, что, наверняка, не есть хорошо... С уважением, Михаил

Батенька, а внимательно почитать описаловы к трансиверу слабо? Цитирую из "Руководства пользователя":..."С использованием 648-го ПИК-а появилась возможность управления синтезом (и трансивером) от компьютера. Для этого нужно взять схему платы где расположен контроллер, вывести два шнурка RX и ТХ – скорее всего целесообразно вывести их на разъём CW – на нём есть несколько неиспользуемых выводов. Спаять модем по любой из многообразных схем, которые можно найти и в интернете, или использовать одну из рекомендованных (см. описание синтезатора)..." - ну и ты-ды.

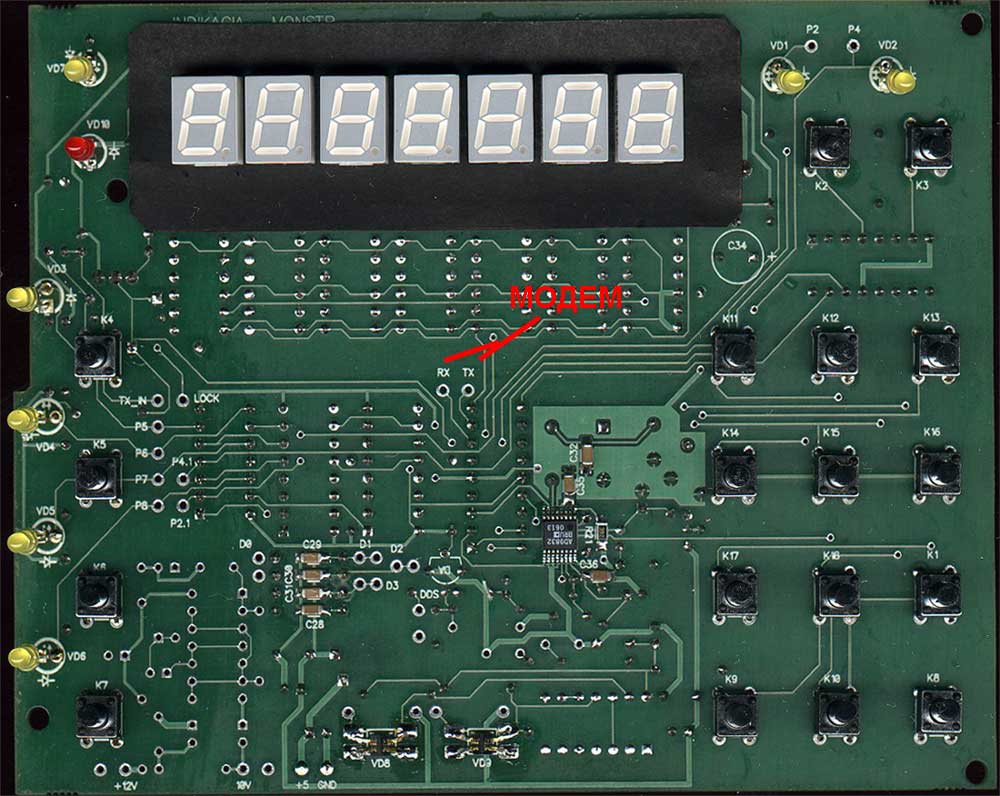

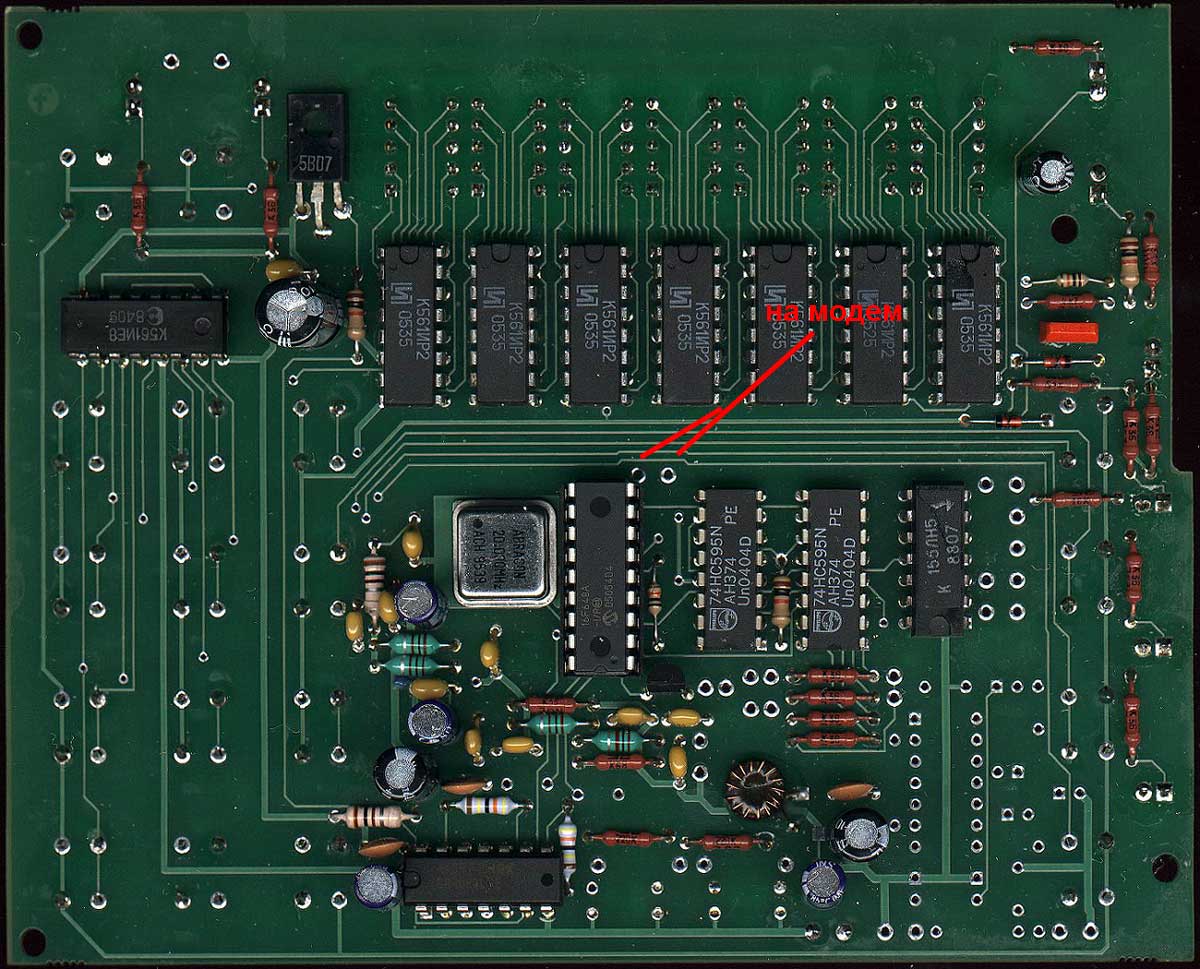

Прошиву менять не нужно. Паяем модем - схемотехника есть на компакт-диске к трансиверу. Выводы для момеда есть на плате контроллера - см. ниже картинку платы.
Для цифири - смотрим описание основной платы №5 на компакте - узел "Микрофонный усилитель" - вот там подавать нужно на базу VT6 через дополнительный разделительный конденсатор. Т.е. исключаем усилитель на микрухе DA2. Как ещё вариант - добавляем параллельно резистору R19 ещё один через контакты реле в режиме "цифра" - тем самым уменьшаем Кус. операционника. Контакты реле в цепь где выход усилителя, т.е. вывод №6 - дабы наводок от того реле на вход (вывод №2) не наделать. Кус. подбираем номиналом этого дополнительного резистора - меньше номинал - меньше усиление. При переходе в цифру - подключаем этот дополнительный резистор релюшкой - тем самым уменьшаем Кус. микрофонного усилителя - смело подаём выход от звуковой на микрофонный вход.

_________________
Aleksandr

Спасибо за ответ ! Сделаю - сообщу обязательно.
Уж не обижайтесь, документацию я-то естественно читал Просто там много ваиантов описано, а меня интересовал вопрос, какой вариант синтезатора мне достался - не открывая трансивер, это можно было узнать только у Вас (вдруг Вы ещё помните это - шучу, конечно). Трансивер отличный, уже поучаствовал в IOTA-contest, да и так поговорить приятно ! Народ, кстати, уже спрашивал, какой аппарат...
Попутно - а вот notch-фильтр кто-либо делал для Дуная ? Или я опять что-то проглядел на сайте ?

Дядька Егор так и не может попасть в эту ветку форума - пишет теперь мне в личку -

Здравствуйте Александр.Помогите разобраться.Собрал плату №5 у неё низкая чувствительность. У меня не открываются диоды во втором смесителе.Измерял напряжение на выходе опорного генератора вольтметром ВК7-9 на пределе 1v получил 0.82v.Если на этот смеситель подаю сигнал с сигнал генератора то при напряжении 2-2,5v диоды начинают открываться и появляется шум,чувствительность единицы микровольт.Диоды 1n4148.Если один диод открывается при 0.7v то два диода должны открыватся при 1,4v.Подскажите где я ошибаюсь.
Ещё такой вопрос.На контуре L10 нет выраженного резонанса. Это нормально?

Не от своей "вредности" прошу задавать все технические вопросы именно в форум. Если индивидуально отвечать на каждый технический вопрос, которые задаются мне по Е-майл, в эфире или ещё каким-нибудь иным способом - когда же в этом случае что-то новое ваять или на себя любимого хотя бы минуту свободного времени найти? Дело в том, что вопросы очень часто повторяются - посему ответы на них целесообразно собрать в одном месте - для чего и затеян этот форум.
Для начала почитайте описание работы и настройки основной платы. Выложил одним файлом в архиве - http://ut2fw.ru/index.php?go=Files - конкретно по "Дунаю" - см. здесь - http://ut2fw.ru/index.php?go=Files&in=cat&id=1
После ознакомления с описанием, критически посмотрите на свой монтаж платы и качество примененных деталей. Дело в том, что в случае запайки исправных деталей - плата уже должна подавать "признаки жизни". После подстройки в резонанс катушек и выставления на "место" опоры, на щуп от тестера можно слушать станции даже без полосовых фильтров. В качестве гетеродина применив ГСС.
Теперь к вопросам. Диоды 4148 работают. Где видели, чтобы в реальной плате L10 был резонансным контуром? Может быть мы о разных катушках ведём речь? Поглазейте описание и фото основной платы №5 - катушки только L9, L14.

_________________
Aleksandr

На форум пишу первый раз пока вход найду....
Я всё про второй смеситель.Катушка L10 я не ошибся.А зачем там конденсаторы
С33,С34.Я так понимаю нет резонанса нет конденсаторов.VT2-L9,VT26-L14 есть
конденсаторы есть резонанс.

Егор, доброго времени суток. В качестве L10-трансформатор, а с33,34 не устанавливаются. Посмотрите фото готовых, рабочих плат от дядьки Саши там всё видно. А по нюху платы могу своей ситуацией поделится если интересно...

Здравствуйте.Я вот почему про L10 спрашиваю у меня почемуто усиление VT4 отсутствует. Подаю сигнал с генератора на сток стрелка s метра отклоняется на одну треть шкалы ,а если подаю на исток стрелка не отклоняется совсем .
И ещё вопрос про второй смеситель.Если закорачиваю один из диодов в смесителе то чувствительность улучшается до единиц микровольт.Провел фазировку обмоток в трансформаторе всё в норме.Немогу разобраться.Помогите пожалуйста.

Здравствуйте Алексей конечно интересно!!!.Я сначала транс ставил но было еще хуже.И сейчас опять транс поставил без кондёров.Просто когда стоял контур то сигнал проходил чуть лучше.Я вот почему про L10 спрашиваю у меня почемуто усиление VT4 отсутствует. Подаю сигнал с генератора на сток стрелка s метра отклоняется на одну треть шкалы ,а если подаю на исток стрелка не отклоняется совсем .
И ещё вопрос про второй смеситель.Если закорачиваю один из диодов в смесителе то чувствительность улучшается до единиц микровольт.Провел фазировку обмоток в трансформаторе всё в норме.Немогу разобраться.Помогите пожалуйста.
