Смотрим в схему - есть на компакт-диске, или на первой страничке этого топика, или на сайте и паяем в соответствии со схемой.

_________________
Aleksandr

75пф, его нет в наборе, есть на схеме
91пф его нет на схеме, в наборе есть

Ну так и паяй вместо 75пф.

_________________
Aleksandr

См. описание на сайте => http://ut2fw.com/node/21 Сюда могу только добавить, что разброс кварцев в партии может достигать 2кГц, особенно после духовки. Поэтому и обязателен их окончательный подбор в схеме генератора. Кварцы с крайними частотами идут на опорник и CW генератор. Обычно LSB в пределах 8,862-8,863МГц, USB 8,866-8,867МГц. Чтобы найти скаты конкретного фильтра - это можно сделать только в собранном виде, т.е. в запаянной плате. Подаём с ГССа на вход платы сигнал, смотрим на выходе (перед детектором) любым ВЧ пробником скаты. Сигнал там мощный - поэтому можно обычным мультиметром с детектором на германиевом диоде.

_________________
Aleksandr

первые признаки жизни уже подает!
замеров еще не проводил, но уже слышно местные станции,
будем крутить контура!

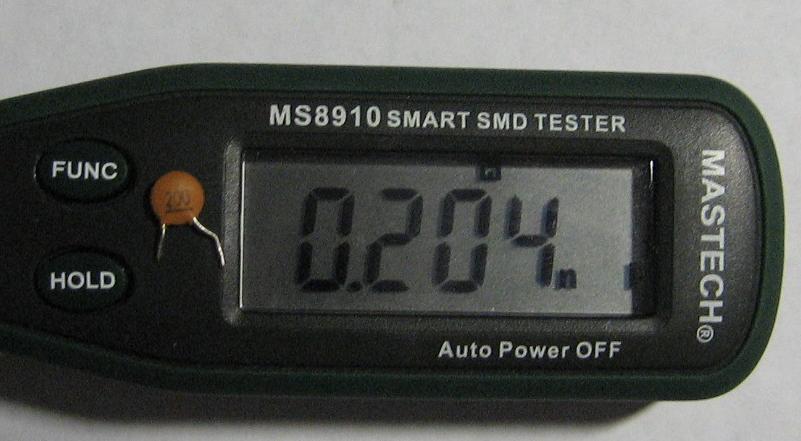

В тему маркировки элементов, как Вам экземпляр в 200пф ???
Хотя по маркировке должен быть 20пф.

Глина она и есть глина.

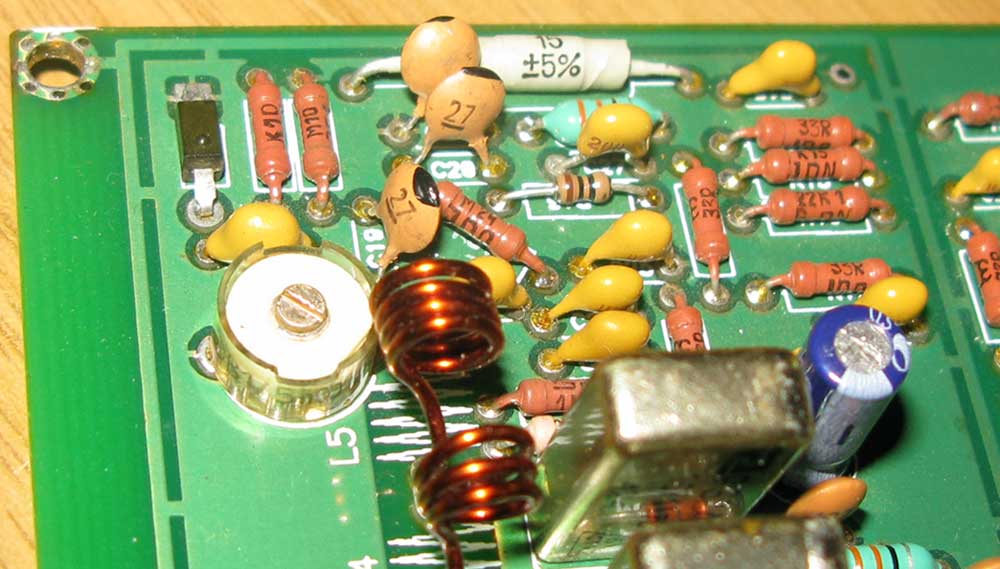

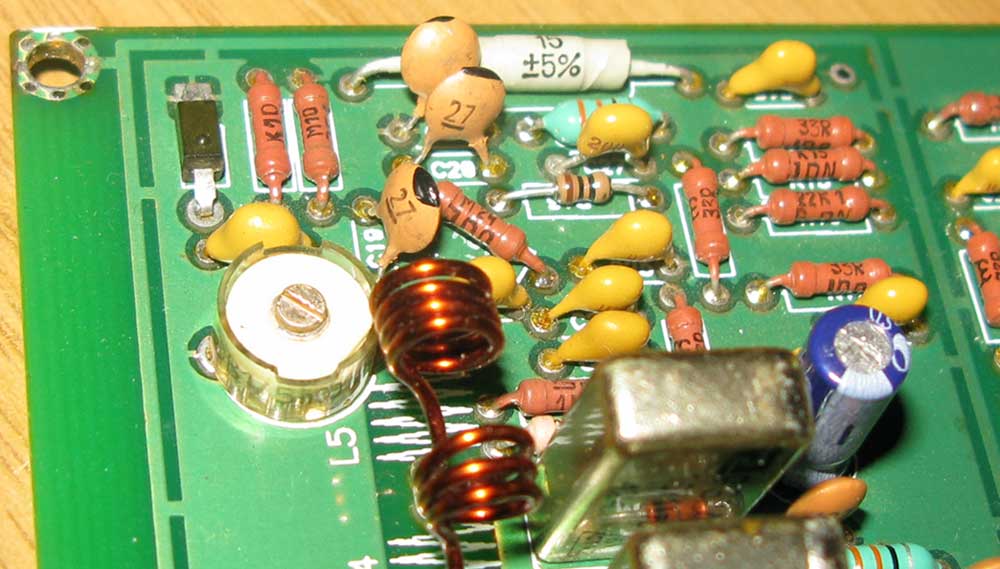

Не факт, что если "глина" - то однозначно плохо... См. ниже фото - на вид тоже глина. Но те конденсаторы установлены в ГУНе, работающем на частоте до 100МГц. Думаю, понятно с какой щепетильностью нужно подходить к качеству конденсаторов в генераторе на такие частоты? Не вижу никакой разницы в работе таких конденсаторов в сравнении скажем с нашими КМ с малыми значениями ТКЕ.
Ни разу не встречалась "глина" низкого качества с "мазнутой" чёрной краской по верху корпуса. Где-то в описании "портативного ТРХ" касался темы выбора типов китайских конденсаторов и по каким внешним признакам их бракую...

_________________
Aleksandr

При запуске платы столкнулся с микрофоным эфектом, устранил заменой С98, С94, С95 на электролитические. Достаточно заменить С98.

Возник вопрос по R43 на плате и монтажке 10К, а на схеме 100К. Где верно?

_________________
Радиолюбитель на всю голову

R43,47 - резисторы определяющие характеристики "заряд-разряд" АРУ. Посему по большому счёту их номиналы желательно подбирать по желаемым характеристикам АРУ. В последних версиях DN-2005 R43=10k.

_________________
Aleksandr

Из переписки -
Здравствуйте Александр!
Обращаюсь к Вам, как к специалисту. Не могли бы Вы проконсультровать меня по следующему вопросу? Проектирую для себя КВ- радиоприемник, как для приема АМ, так и для SSB. Разумеется, хочется чтобы параметры были более-менее "на высоте". Тракт первой фиксированной ПЧ - 10,7 Мгц. У меня есть в наличии 5 комплектов готовых китайских кварцевых фильтров 4-го порядка Fronter FT10M15B1 (http://www.chinafronter.com/PIC/PIC/2010511119570.pdf ). Каждый такой комплект состоит из 2-х отдельных фильтров, как я понимаю - 2-го порядка, и должен включаться по нижней "test circuit" упомянутого справочного листка. Несмотря на моё обращение, китайцы так и не сообщили, правда, какова же для этих фильтров должна быть величина Сс. (Возможно не понимают английского языка, ну а я, к сожалению, не знаю не одного китайского иероглифа). Я хотел бы составить из этих фильтров 2 фильтра: 12-го и 8-го порядка.
Возникают 2 вопроса:
1. Можно ли это сделать в принципе путем каскадирования этих фильтров без включения между каждой парой активных элементов?
2. Если их можно все же каскадировать "пассивно", то как правильно их согласовывать между собой, чтобы достичь желаемой крутизны скатов АЧХ?
Может быть подскажете методику, как это правильно сделать? Буду весьма признателен и благодарен Вам, если окажете помощь по данному
вопросу.

Прошу - все технические вопросы в форум! Одному человеку просто не под силу всегда и всё знать, пардоньте... По технике пишите в форум - возможно, кто-то, более сведущий в теме, поможет...
Конкретно по фильтрам.
Если есть в наличии какие-либо фильтры с неизвестными характеристиками и с большим желанием их применения - нужно начинать с проверки их характеристик. Только после того, как будут известны реальные характеристики, можно принимать решение о их применении.
В принципе можно и "каскадировать" без активных элементов, если фильтры имеют приемлемое затухание в полосе.
Как правильно согласовывать? - смотрим на "классику" построения кварцевых фильтров и повторяем.

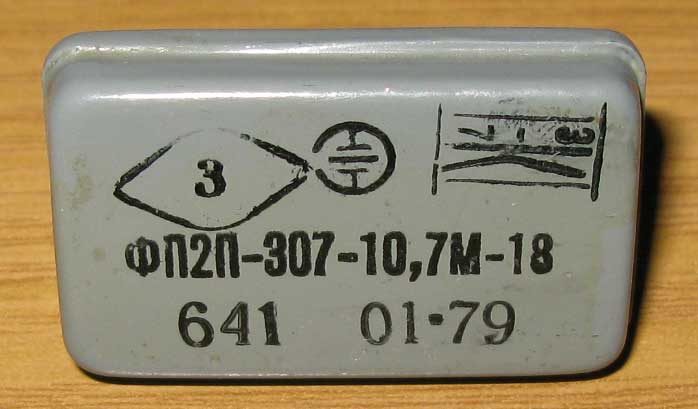

Подскажу одно - проще всего применить готовые кварцевые фильтры на 10,7МГц советского производства. Благо их масса "всяко-разно" выпускалась. На сегодня те фильтры валяются по закоулкам бывших конструкторов абсолютно не востребованные - всегда можно найти подходящий. К примеру - ниже фото - аналогичный экз. "валяется"... Не думаю, что самоделкокаскадированный фильтр из китайского продукта с неизвестными характеристиками, без тщательной настройки по приборам, сможет конкурировать в качестве с таким "валяющимся"...

_________________
Aleksandr

День добрый. Подскажите, как согласовать ачх метр NWT-7 с фильтрами основной №5? Собрал себе этот прибор, теперь естественно хочется посмотреть ачх фильтров.
С уважением, Александр, EU7ABZ! 73!

подать на вход платы - трансформатор TV4, снять с выхода - вход трансформатора TV2... подробности по кварцевым фильтрам можно почитать на страничке - http://www.ut2fw.com/node/21 - там внизу странички ссылка на полное описание - в нём приведены и все картинки АЧХ на разных приборах. Ну или качнуть сразу весь диск и смотреть все разноцветно не ужатые картинки на нём -> http://yadi.sk/d/9aHe9X1y9WxvM

_________________
Aleksandr

В описании на диске в вордовском файле есть таблица от ut2xs.
Вопрос, а можно так измерить чувствительность если с генератора выходит 200 мкВ, т.е. АА330 и аттенюатор 66Дб, делал для ГССа свыходом 0,1в. И стоит ли переделать унч на кт3102 по схеме Олега UR6EJI?

_________________
Радиолюбитель на всю голову

1.Да, есть такая таблица от UT2IX - и что? Какой вопрос по той таблице?
2.В руках АА330 не держал. Посему не знаю, что там и как в нём. Поэтому и не прокомментирую как при помощи него измерять чувствительность - скорее всего этот вопрос следует адресовать производителям того прибора. Авторы "засекретили" и схемотехнику и ТТД. Но, не думаю, что из АА330 выходит 200мкВ.
Как измерять чувствительность при помощи DN-AA - информацию выкладывал в топике по DN-AA. Думаю, аналогичным способом можно измерять и при помощи любого иного генератора. Посмотрите топик по применению DN-AA.
3.Схем у Олега очень много. И он охотно их описывает. Целесообразнее автору задавать вопросы, какую из его схем лучше попробовать вместо первого каскада на КТ3102. UR6EJ талантливый и оригинальный конструктор, многие его схемы есть смысл хотя бы попробовать.
Удачи, 73!
