Я перед установкой транзисторов в узле коммутации и унч проверил и подобрал пары на макетке с раземами для них.
В результате- почти не греются. Подбор по h21 мало что дает. Транзисторы брать КТ814-815.Два года работает Дунай без проблем.

Доброго времени суток!
Александр Юрьевич, а чертежом радиатора для Дуная не поделитесь?
п.с. На диске с сожалению не нашел :(

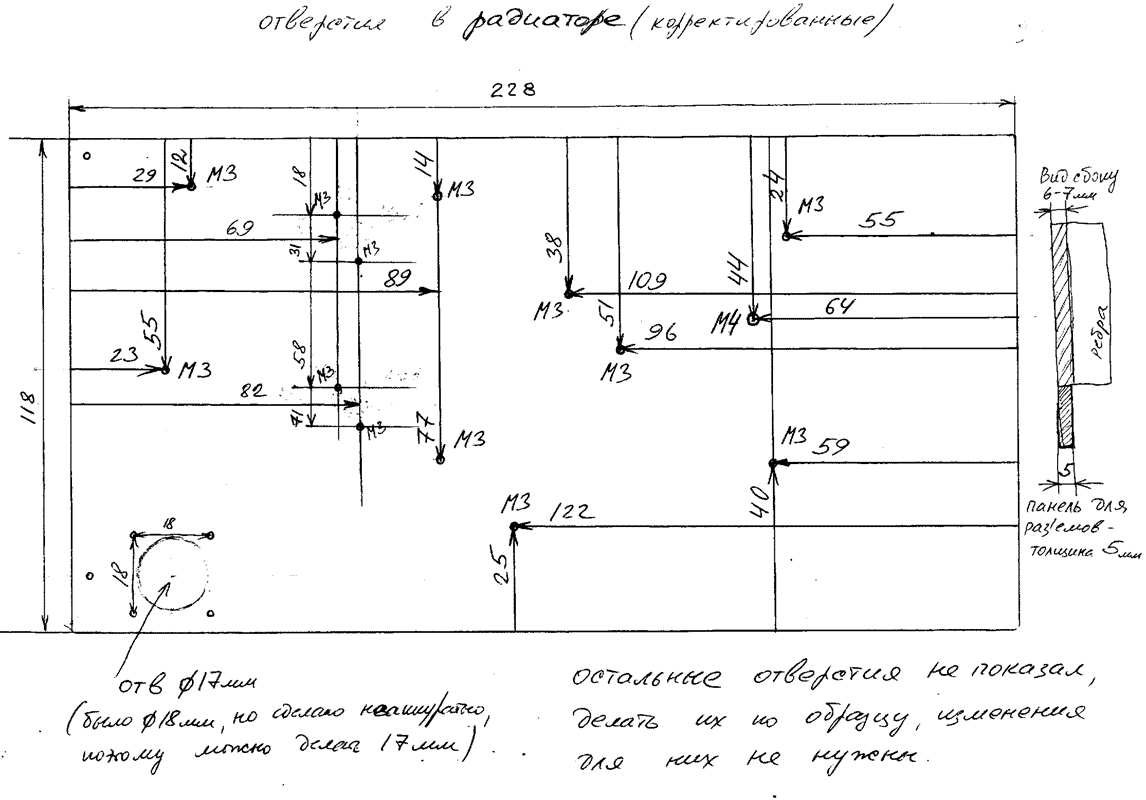

на диске от UT2FW, есть такой чертеж

Валентин, спасибо за картинку. Здесь в RU6L у меня в компе нет инфо по темам предыдущих лет, увы. Только по возвращении в UB5F.

_________________
Aleksandr

to SVS спасибо.
Но меня интересуют установочные размеры под гнезда, а то у меня все получается по принципу семь раз отрежь и нечего мерить :(

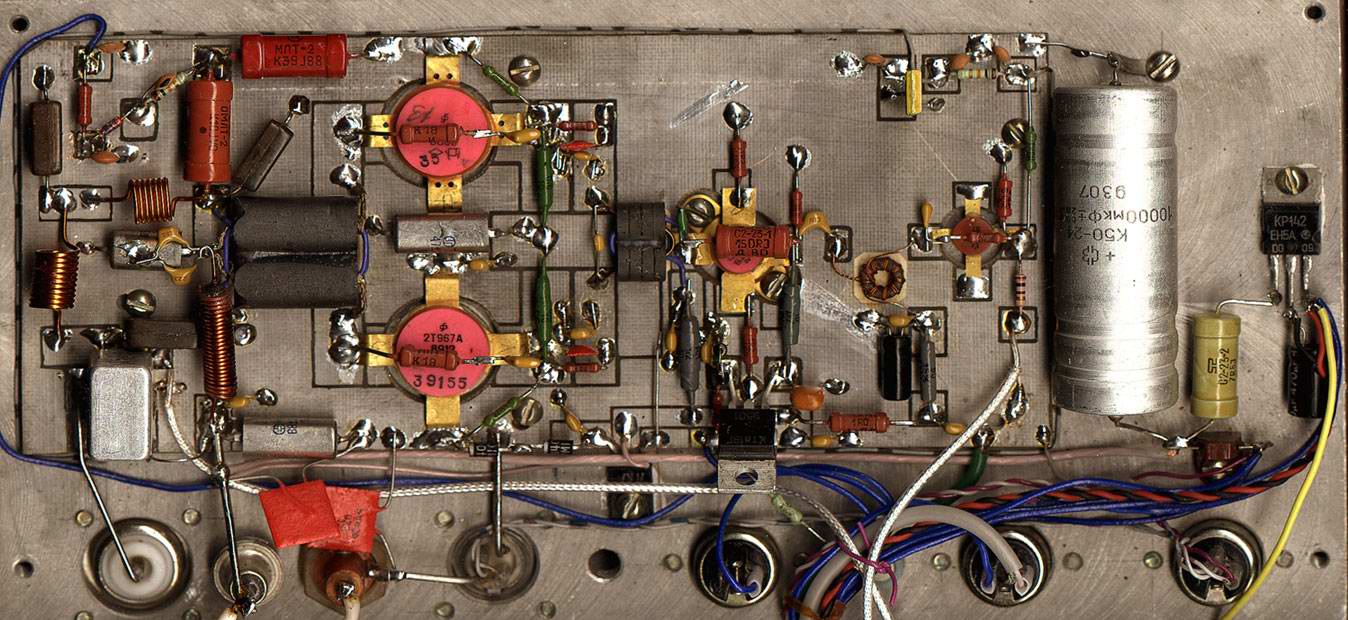

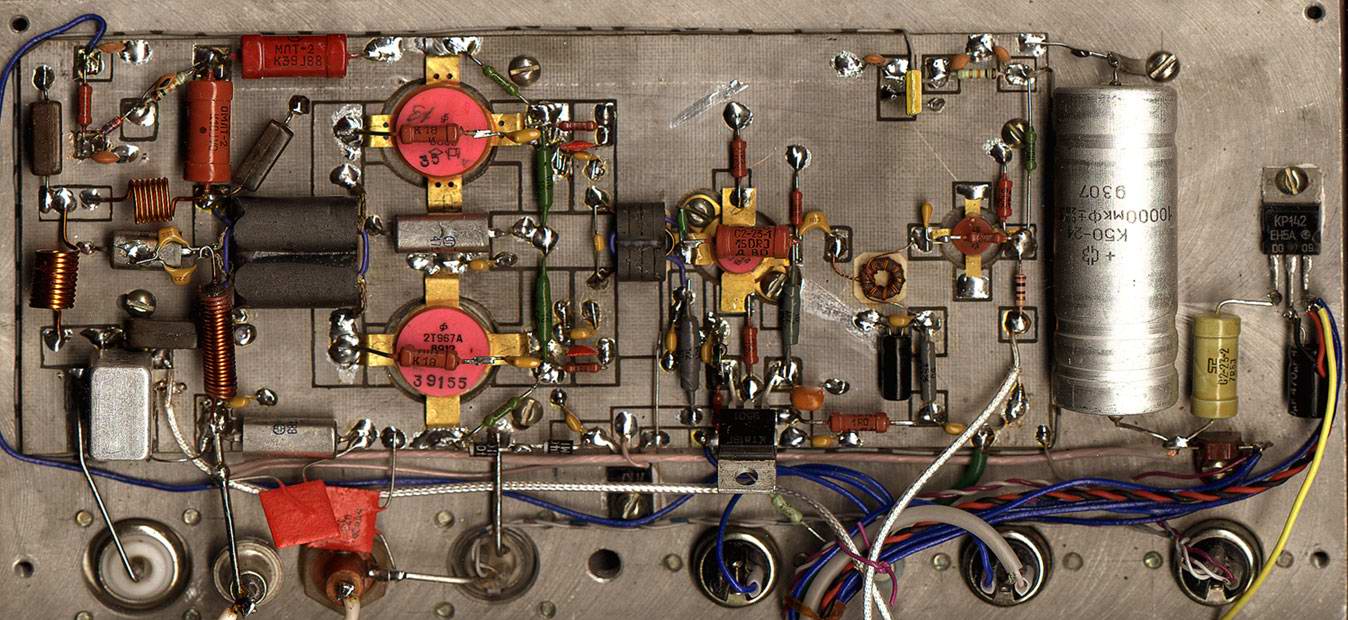

Под гнёзда можно и произвольно - под имеющиеся в наличии и какие хочется. Дабы шнурки получились оптимальнее - смотреть на фото радиатора.

_________________
Aleksandr

что Вам мешает, осевая-отправная точка разъема есть.... разметить остальное не проблема.... удачи

Александр Юрьевич,у меня такой вопрос,имею по соседству двоих радиолюбителей с мощными усилителями АРУ на трансивере Дунай 2005 портативный вариант не справляется может что то подскажите.

По теме не глубокой АРУ в DN-2005 указывал и в его описании. Не глубокая АРУ даёт как плюсы, так и минусы в восприятии эфирной обстановки. Как-то - не такой "плоский" эфир, но и перегрузка ушей при включении мощного соседа. Простыми средствами в DN-2005 глубину регулировки АРУ не увеличить, т.е. добавив 1-2 дополнительных транзистора. Как вариант - можно применить более современную какую-либо микросхему в УНЧ со своей АРУ - думаю, при желании можно подыскать приемлемый вариант. Главная задача такой АРУ - исключить "хлопок" по ушам, при включении соседа.
По большому счёту пока и "притормозил" тему DN-2005 в связи с появившейся в последние годы доставабельностью и обширностью зарубежной элементной базы. Но, чтобы даже немного модернизировать трансивер, придётся потратить не один месяц на лабработы - пока такой возможности нет.
Посмотрите в сторону трансиверов прямого преобразования - в тему, которую до сих пор поддерживают некоторые энтузиасты. Вот, что-то из современного можно у них позаимствовать по теме УНЧ с АРУ. Сигнал для такого дополнительного УНЧ можно взять с выхода микросхемы DA3. Или при желании полностью заменить весь УНЧ - тут уже насколько есть желание этой темой заниматься.

_________________
Aleksandr

Из переписки -
На выходе трансивера в SSB 50 ват максимум , в тлг 100вт ручку RF кручу процентов 20 регулировки . Откинул кабель на плате ДПФ идущий к ШПУ . Ставлю щуп ВЧ вольтметра на выход платы ДПФ в режиме CW- регулятор RF POWER ВЫКЛЮЧЕН. На основной плате в точке PWR - 0 на выходе ДПФ 0.7в на всех диапазонах . RF накручиваю на максимум, на выходе ДПФ 3 Вольта. В режиме SSВ- 0в при выкрученной ручке .И 05-07в ручка RF на максимум на основной плате в точке PWR 12В. Где копать ?
Когда в самоделкопаянии что-то не получается - первое, что следует сделать - почитать "мануал оператора". Мануал "оператора паяния DN-2005" выложен на сайте и есть на компакт-диске от UT2FW. Компакт-диск несколько месяцев ранее выложен для свободного скачивания - подробности по скачиванию смотрим на страничке форума => ССЫЛКА
Конкретно по вопросу - "где копать?" - копать следует весь тракт SSB начиная от микрофона, дабы точно знать в каком каскаде происходит "завал" амплитуды. И помнить, что линейный SSB сигнал всегда будет в средней своей мощности меньше CW сигнала - т.н. пик-фактор аднака. Т.е. мощности SSB и CW сигналов могут быть приблизительно равны: 1.когда мы "заглатываем" микрофон, 2.когда накручиваем ограничение на максимум. Если в этих случаях SSB всё равно в разы меньше CW сигнала - следует пройтись покаскадно - проверить где "валит" амплитуду. Где-какая амплитуда должна быть - см. "мануал".

_________________
Aleksandr

Доброго времени суток.
Появилось желание установить ФНЧ по схеме Кира Пинеля (Ларго-91 или DM2005) в НЧ тракт трансивера Дунай DN2005.
Кто и как устанавливал и согласовывал этот ФНЧ? Куда есть смысл его устанавливать?
после детектора, перед транзистором VT17 вместо R83-C102-R84 или после VT17 перед DA3 вместо R76-C106-R98? Как происходило согласование входа и выхода фильтра (200-210 Ом). Применялся ли истоковый или эмиттерный повторитель на входе фильтра?
Заранее благодарен Всем за ответ.

Александр Юрьевич, а вы такими опросами интересуетесь - http://radon.doolru.org.ua/index.php?op ... 21:devices

_________________
Владимир

Тематика опросников в интернете достаточно "интересная" - очень часто зависит от целей, преследуемых теми лицами, которые и размещают такие странички... Конечно, специально поиском таких ресурсов не занимаюсь. Но поддержку на них техники от UT2FW приветствую...

_________________
Aleksandr

Александр Юрьевич! Восстанавливаю сейчас DN 2005, вопрос где взять кнопки от родной панели, от чего они? Не хотелось бы портить внешний вид новыми отверстиями, панель еще в приличном состоянии.

Кнопки от первых пультов для телевизоров Электрон. Может у телемастеров где в хламе такой раритет ещё и остался... Хотя с успехом делал те кнопки и врукопашную. Оргстекло толщиной 3мм - пилим на "палки". Закругляем-шлифуем тем "палкам" углы, чтобы они по всей длине свободно проходили в отверстия в панели. Затем нарезаем кусочки требуемой толщины. Шлифуем-полируем торцы. Приклеиваем те кнопки на материю (изнутри панели). Если сзади подсветить такую клавиатуру светодиодами - очень приятная картинка в итоге получается. Если попадётся фотка "Дуная" с зелеными кнопками - вот там как раз такие "саморобные" кнопки из зеленого оргстекла.

_________________
Aleksandr
