Беру

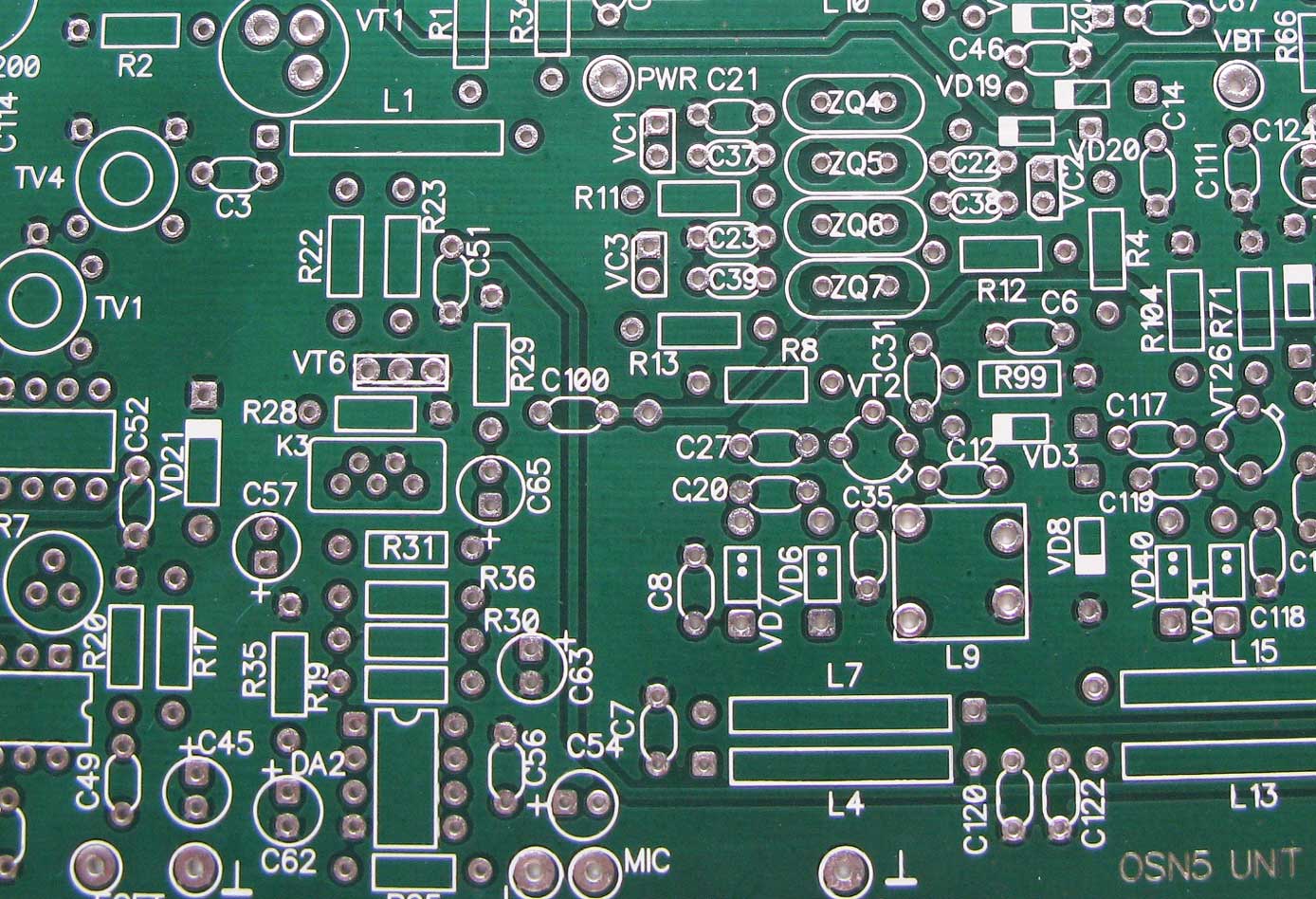

Сегодня получил и платки местного производства, см. фото.
В архиве DHL - вот таких условиях приходится работать украинским "колхозникам"...
Для возжелавших спаять основную плату №5 - в магазине на выбор оба вида плат.

_________________
Aleksandr

А где можно посмотреть наименование и количество деталей для Основной платы-5 ?

На сайте см. схему.

_________________
Aleksandr

Александр Юрьевич а остались еще эти


если есть то говорите куда платить и высылайте

Все железки от UT2FW представлены в см. => МАГАЗИНЕ Выбираем то, что понравилось и оформляем там заказ. Дабы лишних вопросов друг другу не задавать.

_________________
Aleksandr

мне нужна платка производства Гонконг

в магазине стоит одна цена 630р как платку производства Гонконг заказать

Артикул: Основная плата №5

Основная плата №5 с маской и маркировкой. В предложении два варианта от разных производителей - украинского и Гонконг. Подробности в тему смотреть на страничке форума по ссылке => viewtopic.php?f=1&t=215
Платы украинского производства - экв. 15$ (450р), Гонконг - экв. 30$ (900р). Стоимость пересылки в RU - экв. 6$ (180р).
Справа ссылки фото плат. Большего размера фото - Гонконг, меньшего размера фото - Украина.
Цена: 630.00 руб

Когда делаете заказ, вначале заполняете свои данные на отправку заказа => "Информация о доставке". По ссылке => "Платёжная информация" вводите иной адрес, если он не совпадает с адресом для отправки посылки. Если адреса совпадают - просто установите галочку в окошке "Платёжная информация совпадает с информацией о доставке". Далее жмите на ссылку => "Примечание к заказу" и в открывшемся поле указываете свои "пожелания" к заказу. Вот в том поле и можно указать, что хочется именно "нанайскую" платку...

_________________
Aleksandr

Все понял спасибо за подробное разъяснение.

Из переписки -
...сразу вопрос в куче конденсаторов обнаружил емкость на 91пф, куда ее ставить ? В файле viewtopic.php?f=5&t=88 Osn5 корр, на схеме его нет, может ошибочка вышла? Если нет ошибки, то куда его ставить? И 680пф ставить место 510-560пф ? С уважением Валентин

Смотрим на схему основной платы на первой страничке топика, или на компакт-диске. С41 может быть 82-120пф. С приложенными кварцами 91пф. Ёмкость С25, С32 может быть 680-510пф - не особо влияет на АЧХ с этими кварцами. Только быть внимательным! - на конденсаторе если написано 680 - это не 680пф, а 68 и 0 - т.е. 68пф.

_________________
Aleksandr

А С105 ? на схеме 75пф.
С15-68пф
С18-100пф
С25-560пф ставим 680пф
С29-100пф
С32-560пф ставим 680пф
С41-100пф
С44-100пф
С105-75пф в наборе нет, какой ставить?

С21-51пф
С22-68пф
С23-51пф
С37-360пф
С38-470пф ставим 680пф
С39-360пф

C105 любой 68-82пф. Чем больше ёмкости конденсаторов - тем Уже полоса пропускания фильтра.

_________________
Aleksandr

Судя по имеющимся емкостям в наборе, должны быть такие номиналы элементов???????
Расставте точки над И

С15-68пф
С18-100пф
С25-680пф
С29-100пф
С32-680пф
С41-91пф или 100пф ?
С44-100пф
С105-100пф или 91пф ?

С21-51пф
С22-68пф
С23-51пф
С37-360пф
С38-680пф
С39-360пф

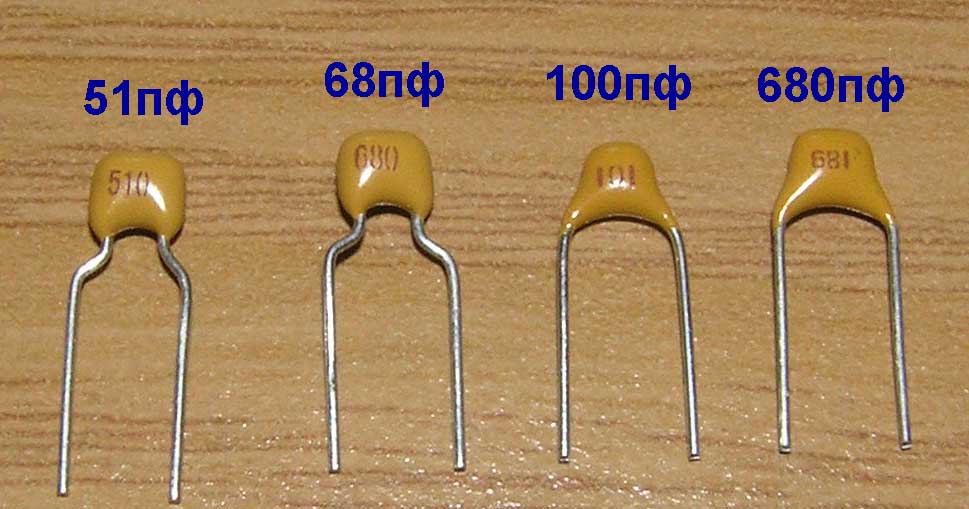

Разобраться с маркировками р/элементов. См. картинку с конденсаторами. Последняя цифра в маркировке это не ноль, это количество нулей после первых цифр.

_________________
Aleksandr

А Я, разве что-то спрашивал про маркировку???????????????

Мне надо знать, какой, куда конденсатор паять.
Вот и все, что Я хотел узнать.

Еще бы неплохо узнать, частоты верхнего и нижнего скатов кв.фильтра по уровню -6db ???
