 Заголовок сообщения: добавка по RC 20
СообщениеДобавлено: 01 фев 2013, 11:22
Не в сети
Присоединившийся

Зарегистрирован: 31 янв 2013, 20:44
Сообщения: 3
Позывной: нет
Имя: Владимир
ПВ / КВ приемопередатчик RC 20


спецификация
• Частотный диапазон: Передатчик 1.6-27.5 МГц, 10 Гц Приемник шаги 0.5-29.9 МГц, 10 Гц шагами
• Количество каналов: канал хранения 834 (МСЭ Channel)
О Ручная настройка 10 Гц шаг
• отклонение частоты: менее 10 Гц (менее 0.3ppm)
• Режим излучения: H3E, J3E, J2B (F1B)
• Метод передачи данных: J3E, H3E Simplex, Semi-Duplex / Simplex F1B
• Условия окружающей среды:
O Рабочая температура -15 ˘ Э. до +55 ˘ Э.
о Температура хранения -25 ˘ Э. до +65 ˘ Э.
• Напряжение питания: 110/220 VAC 10%, 50/60Гц / 18 ~ 28 В постоянного тока
• Ширина полосы: J3E, H2E: 3 кГц или меньше / F1B (J2B): 0.5kHz или менее
• Carrier затухание: 40 дБ или более

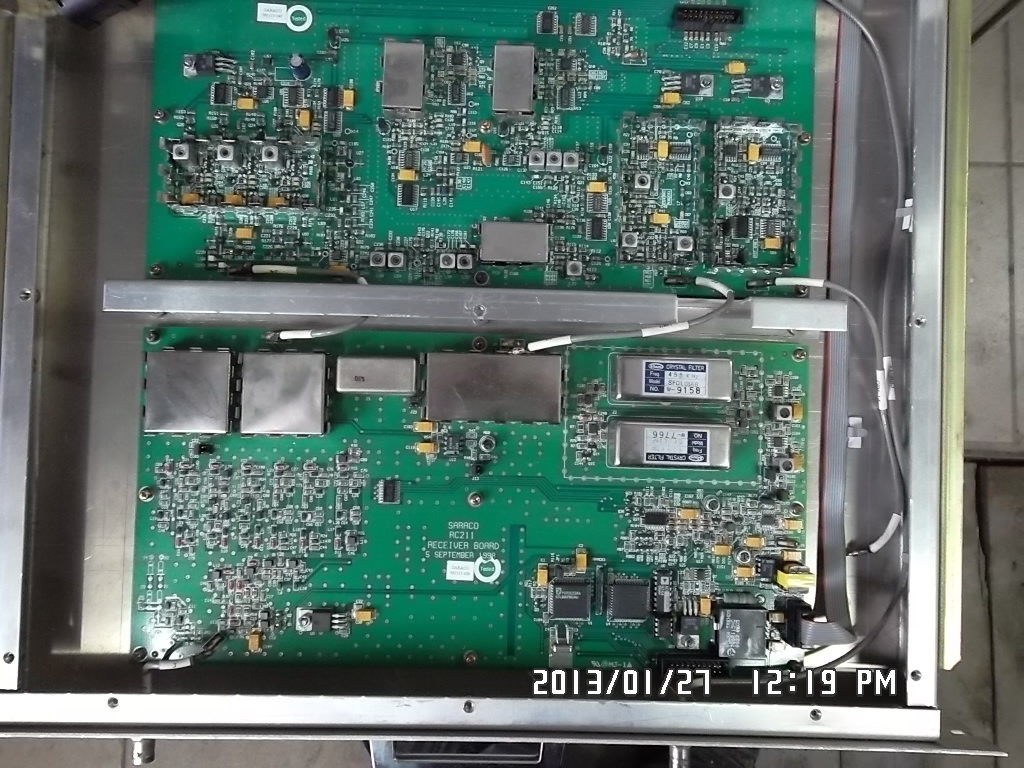

• ресивер и DSC приемник - Получение системы
О Двухместный супер гетеродин с ап-конверсии
• DSC Получение частот
2187,5 о, 4207,5, 6312,0, 7414,5, 12577,0, 16804.5kHz
• Чувствительность:
о J3E: 6V или меньше (20 дБ)
о F1B: 1% макс. xharacter ошибки пропорционально на 1V требуется
• NBDP Режим связи:
о ARQ (автоматический запрос повторной передачи Метод)
о CFEC (Коллективные прямого исправления ошибок)
о SFEC (Selective прямого исправления ошибок)
• Протокол: DSC CCIR REc.493-8, 541-2 / NBDP CCIR Rec.625, 476-4, 490, 491, 492-3

спецификация
• Частотный диапазон: 1,6 ~ 27,5 МГц с 10 Шаг Гц
• Излучение: J3E, H3E, F1B
Выходная мощность: 1,6 ~ 4,0 МГц, 150 Вт, 4,0 - 27,5 МГц, 250 Вт
• DSC Процессор: ITU-R, M493-4, M491-1, M492-5
• Потребляемая мощность: AC 220V, DC 24V
• Рабочая температура: от -15 ˘ E A ¬ 55 ˘ Э.
• Размеры: 570W ˘ ˘ ż 610H ż 520D
• Вес: около. 85кг
• Условия окружающей среды
• Температурный диапазон для максимальной производительности: 0 ˘ ˘ Э ¬ Э +40 ˘
• Диапазон рабочих температур: от -15 ˘ ˘ Э ¬ + 55 ˘ Э.
• Strorage диапазон температур: от -25 ˘ ˘ Э ¬ + 65 ˘ Э.
• влажность менее 93% + 40 ˘ Э.
И еще добавлю :

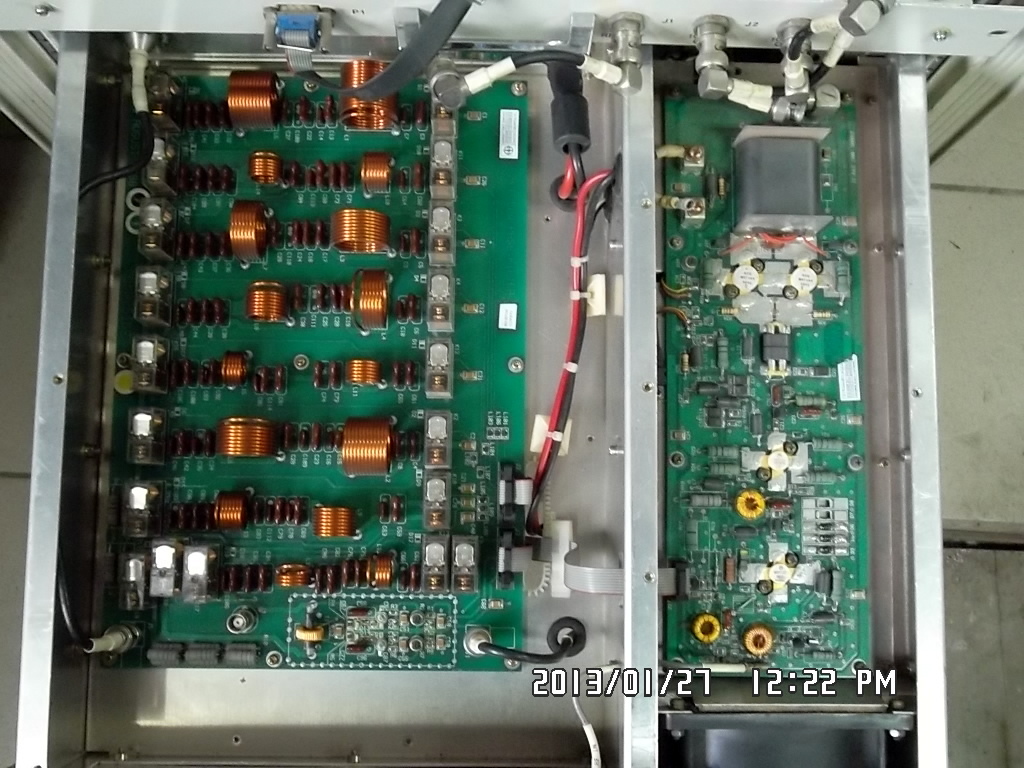

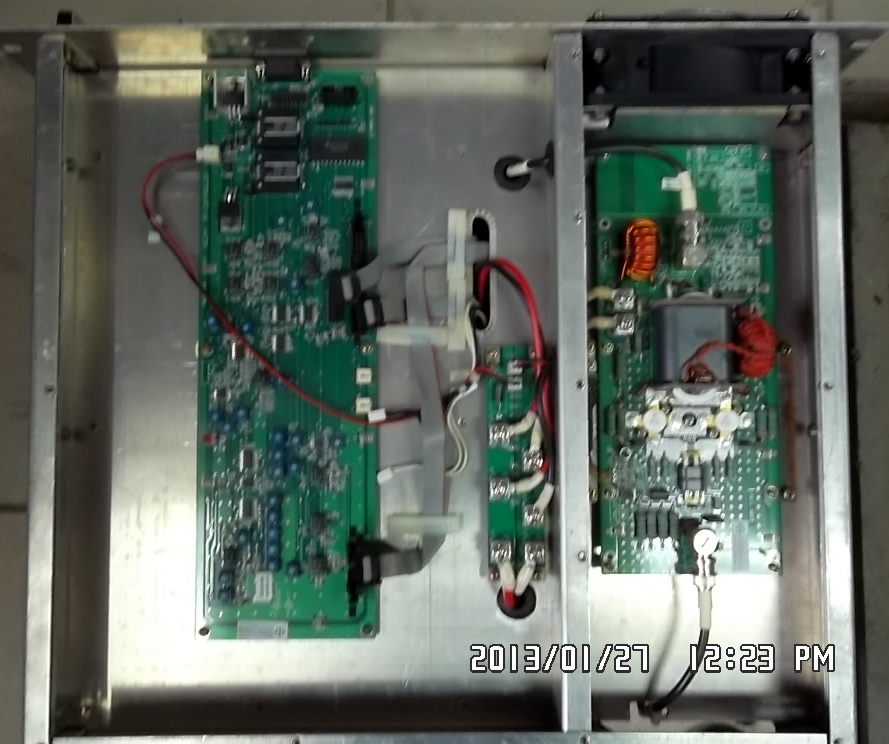

Предварительный усилитель--вся цепочка--MRF 137+ MRF426+MRF454x2
Оконечный ПА на MRF422x2 ну и ДПДФ на 7 поддиапазонов


Вложения:
