 Заголовок сообщения: Разные железки
СообщениеДобавлено: 14 дек 2008, 14:37
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

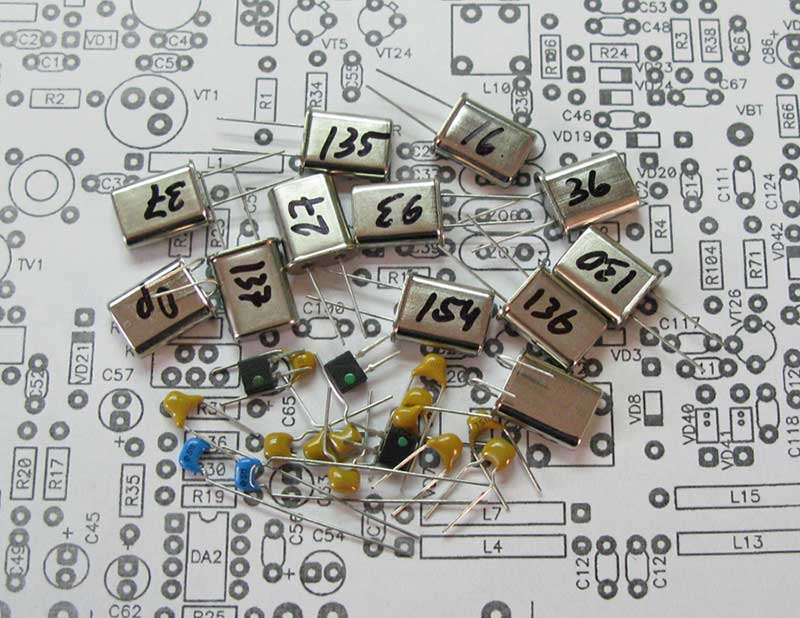

Набор кварцев для кварцевых фильтров 6-ти кристального + 4-х кристального + 2 кварца (опора и CW). Для плавного сужения 4-х кристального 3шт варикапа КВ-139. Описание - см. "Основная плата №5". Кварцы подбираются как по добротности ( Х1-38 ), так и по частоте ( Ч3-34 ), т.е. так, как и подбираются для установки в "основную плату №5". Т.к. кварцы выбираются из "бооольшой кучи" |) - разброс минимален - обычно не более 5-10Гц. Те цифирки, которые написаны на кварцах, обозначают только порядковый номер при подборе - в какой последовательности их запаивать - без разницы. Повторяемость в характеристиках при таком тщательном подборе - 100%. Думаю, паяльщику понятно будет, что паять кварцы нужно быстро, хорошо прогретым паяльником и легкоплавким припоем? Т.к. если будете сильно и долго греть кварц то, что может случиться с кварцевой пластинкой внутри его корпуса - тоже рассказывать? Ну и смотрите как те кварцы запаяны в основную плату - чтобы корпуса всех кварцев служили заземлённым экраном, а не приёмными антеннами. Два кварца с надписями CW и OP - соответственно для CW генератора и опорника. Могут быть отдельно два кварца без надписей - без разницы какой куда запаивать.


Вложения:

Комментарий к файлу: Схема основной платы №5.
Osn №5 корр.rar [349.81 КБ]
Скачиваний: 1137

_________________
Aleksandr


Последний раз редактировалось UT2FW 05 фев 2009, 13:16, всего редактировалось 2 раз(а).
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 14 дек 2008, 14:44
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

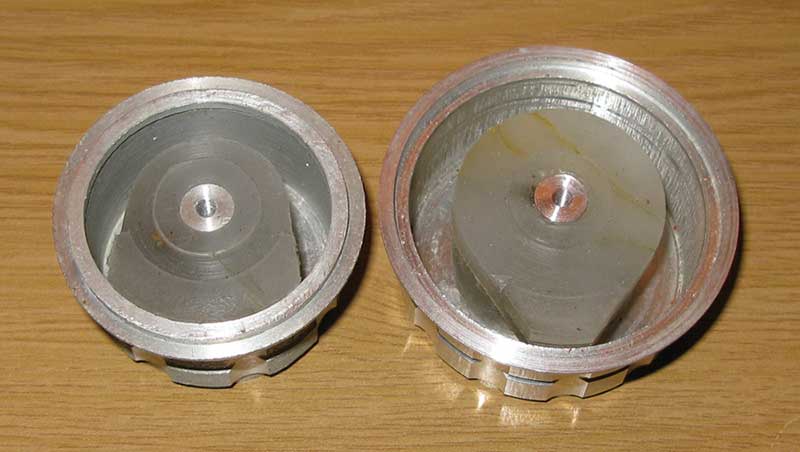

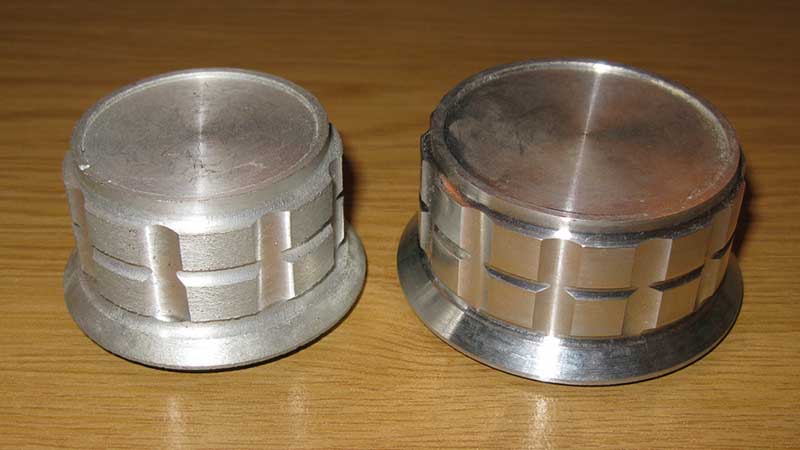

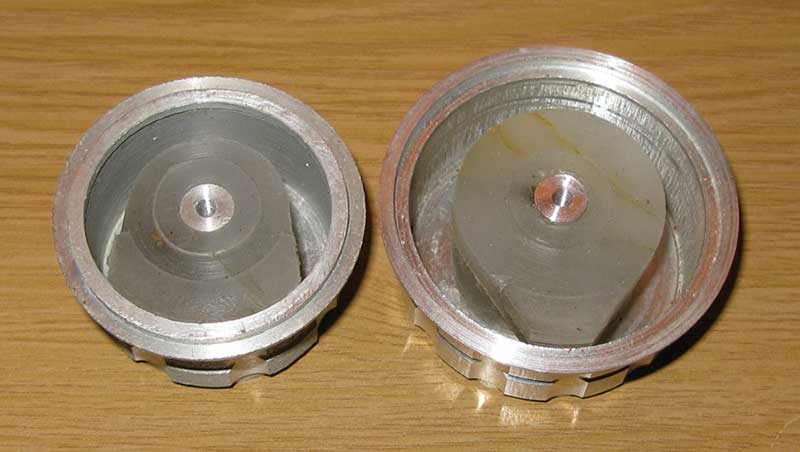

Ручки для изготовления валкода. Как делается? - см. описание валкода трансивера "Азов" в журнале "Радио". Т.е. внутрь устанавливаются две пары оптопар, между которыми вместе с ручкой будет вращаться диск с секторами. Диаметры ручек по юбке 58мм и 68мм. Ручки желательно будет зажать в дрель и дополнительно отполировать.


Вложения:



_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 30 янв 2009, 23:32
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

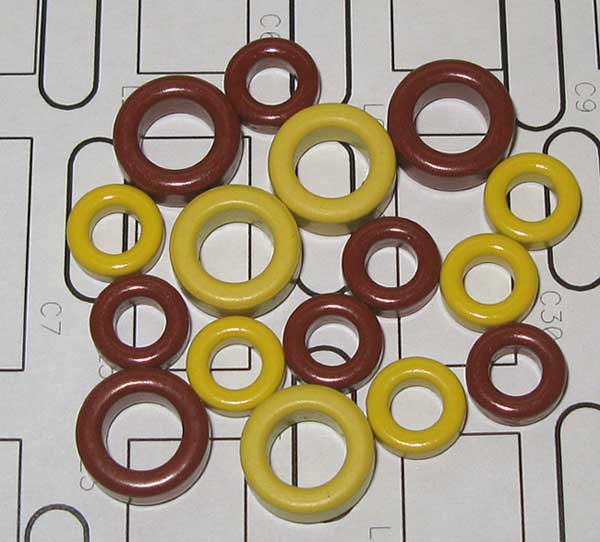

Кто-то меня спрашивал по теме "Амидоновских" колец. Докладываю - появилось ограниченное кол-во колец Т37-2, Т37-6, Т50-2, Т50-6. Могу небольшое количество выделить для возжелавших... Стоимости: Т37 - 0,5$ и Т50 - 0,7$ за 1шт соответственно. Стоимость пересылки в RU - в зависимости от веса. Комлект намотанных колец для ДПФов СДРа - 12$. Надеюсь, что паяющим будет понятно, что намотанные кольца обязательно будет потребно перед запайкой подгонять индуктивность по прибору?


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 31 янв 2009, 15:43
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Для дроздиверостроителей (и не только) - ручка настройки по чертежам RA3AO.

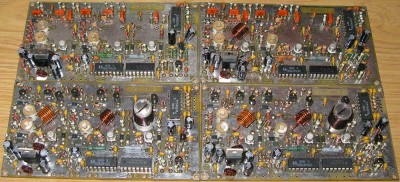

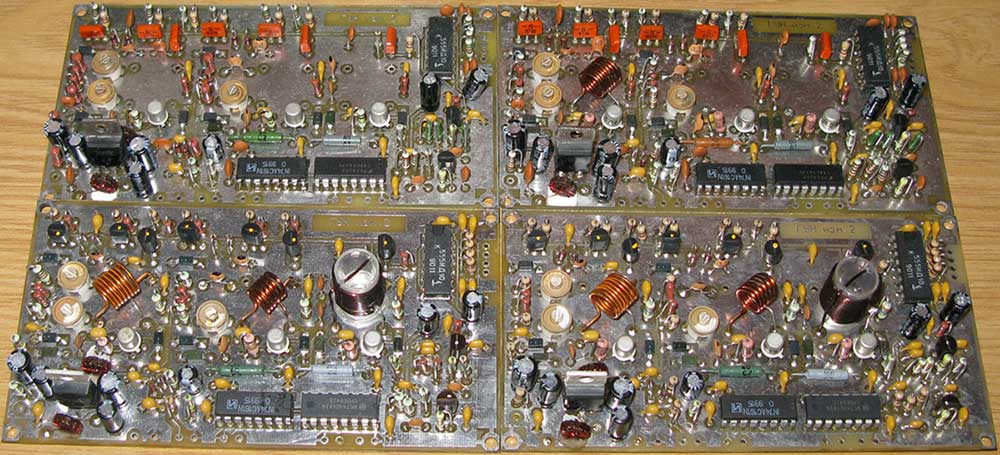

Для синтезаторостроителей. Платы ГУН трёхплатного синтезатора. Две платы готовые настроенные под ПЧ в районе 8,86МГц, две не допаянные. Прошивка этой версии синтеза ещё в прошлом году выложена на сайт.


Вложения:



_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 04 фев 2009, 22:12
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Требуется Пикконтроллер 648 для синтезатора трех платного с индикацией на АЛС и Передняя панель - "ДУНАЙ 2005".
Если есть такая возможность? Всех Вам и вашей семье благ и здоровья.
С уважением, Дядя Витя


Приветствую Уважаемый! Остались только "остатки-сладки" - см. фото.


Вложения:



_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 15 июл 2009, 13:06
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

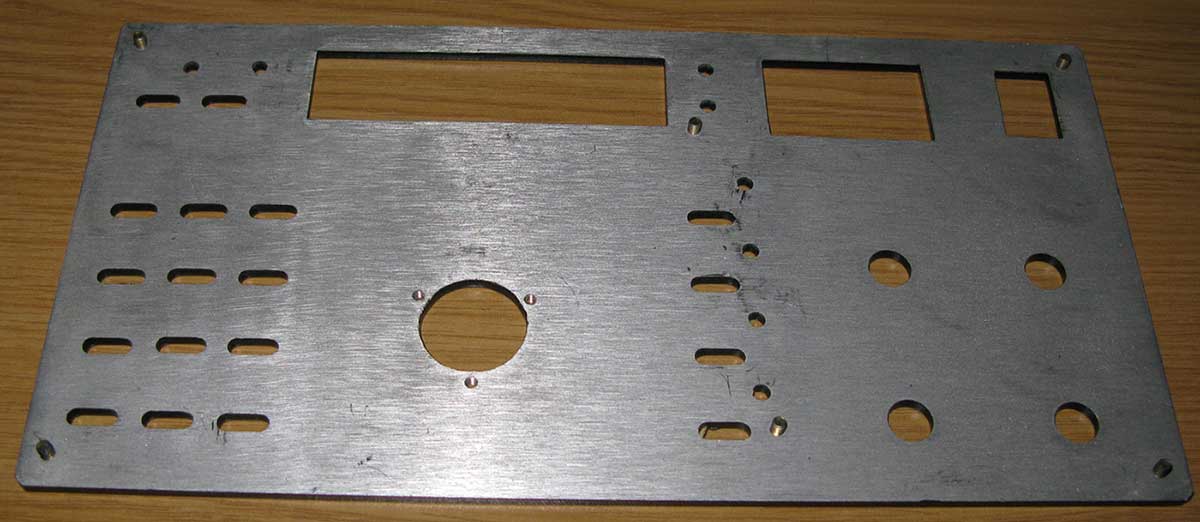

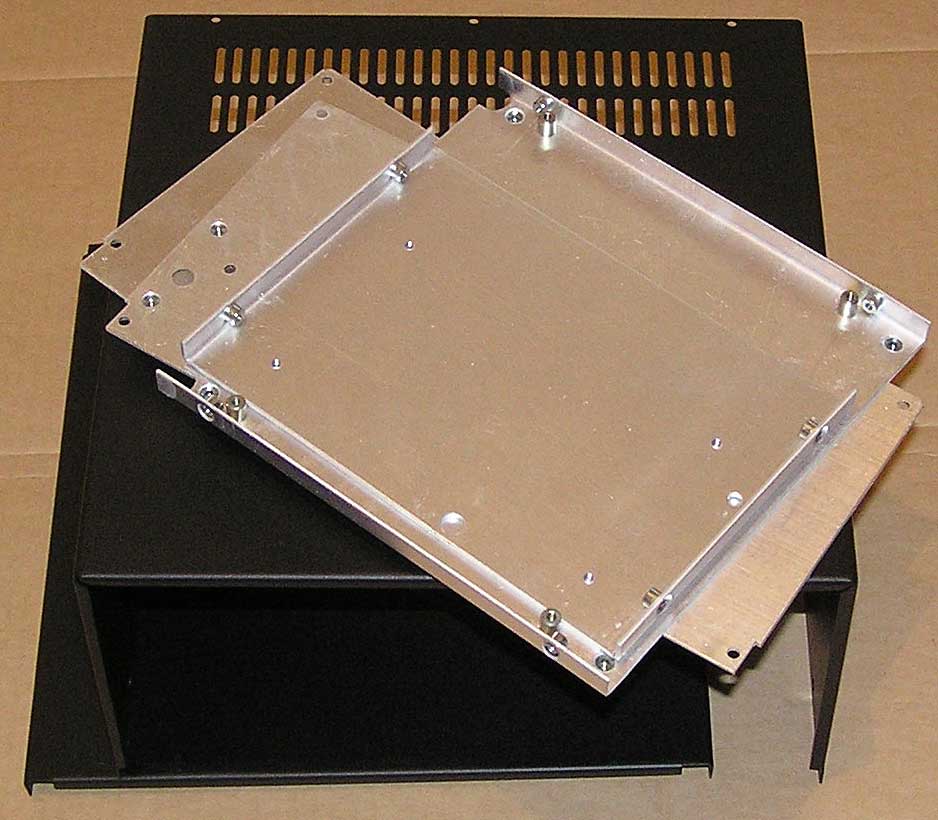

Корпус для "Портативного TRX". В комплекте верхняя и нижняя крышки (сталь), окрашены чёрной матовой эмалью (краска "мокрый асфальт") на которой не остаются отпечатки от пальцев. Внутренние перегородки - электрохимически обработанная дюраль.
Наборы для корпуса есть в RU. Обращаться к Александру RA6LMP - его тел. 8-9185065629


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 15 июл 2009, 13:19
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

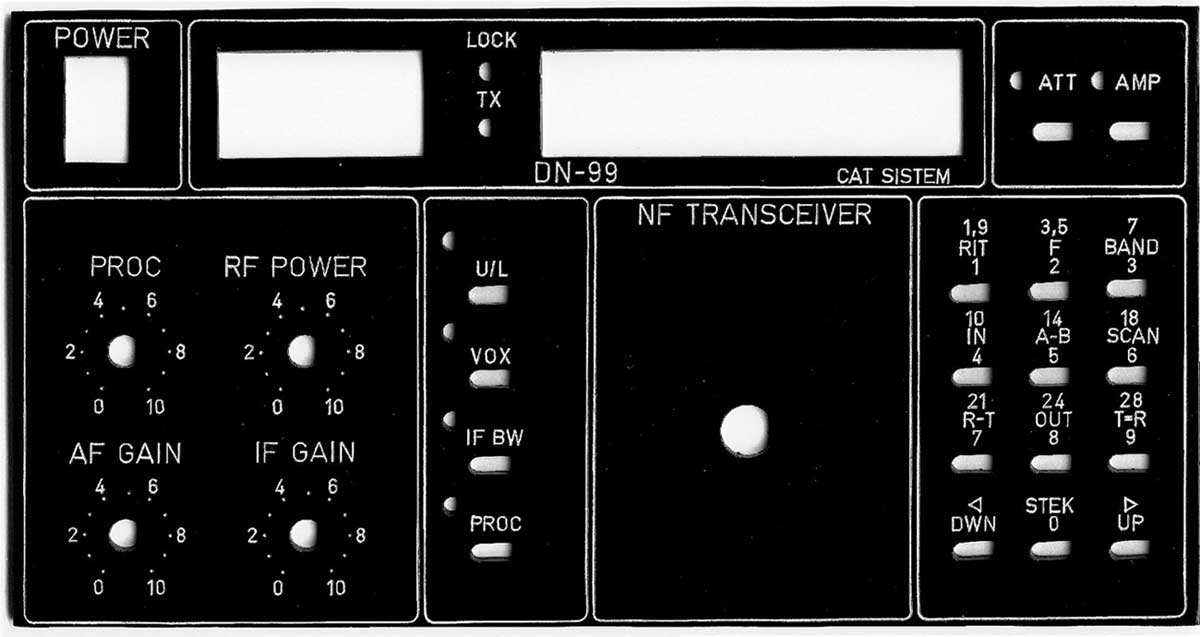

Передняя панель "Портативного TRX" - версия DN-99. Гравировка.


Вложения:

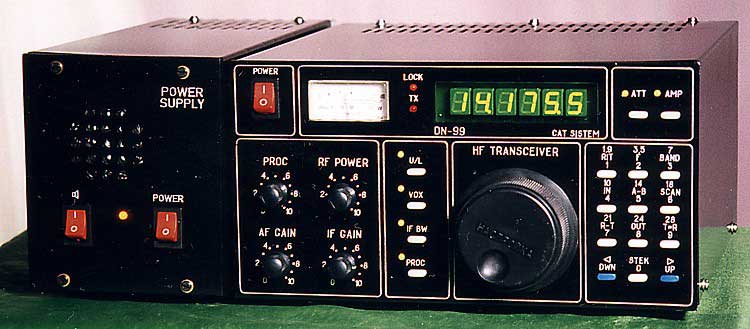

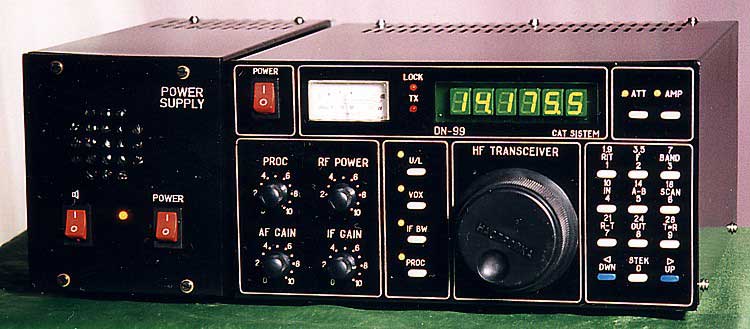

Комментарий к файлу: Внешний вид TRX с такой передней панелью


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 26 июл 2009, 11:32
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

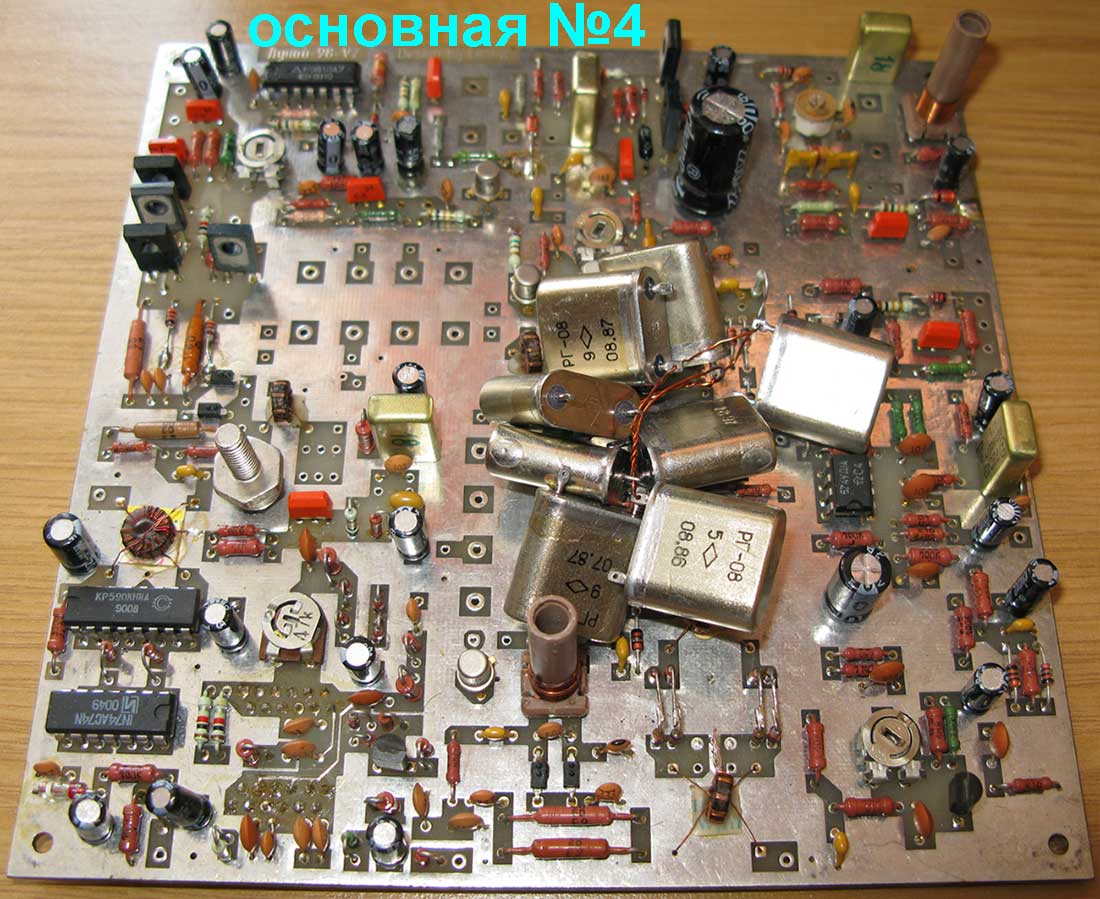

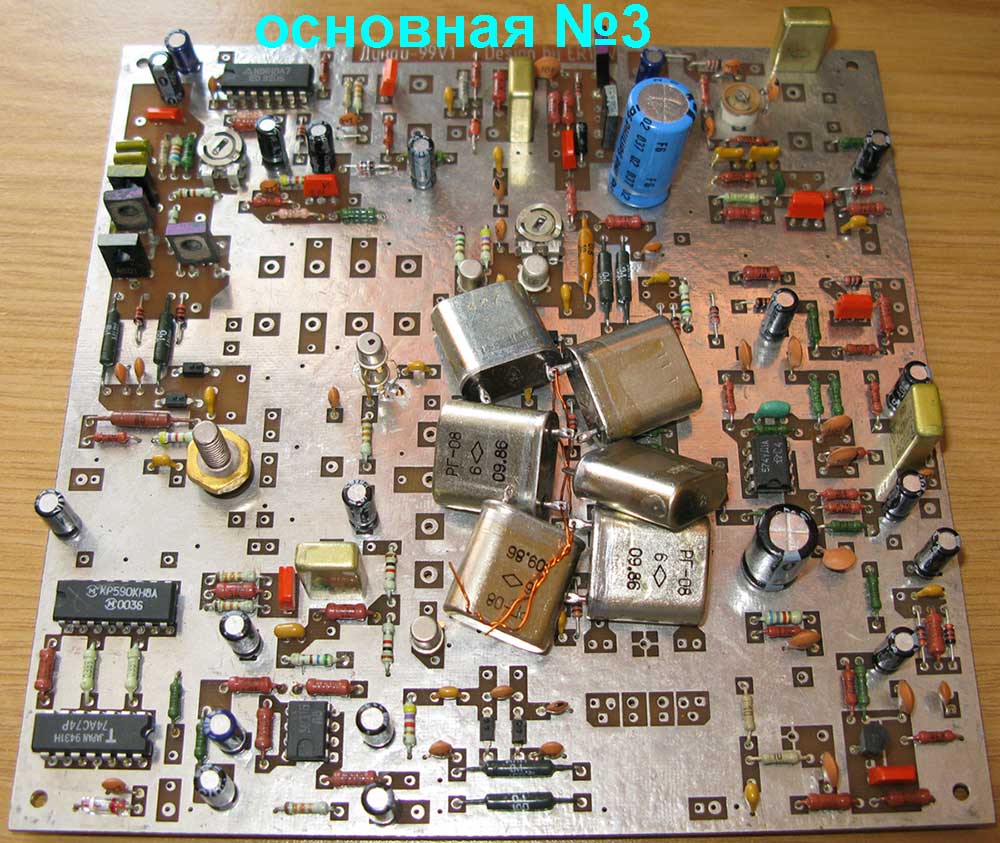

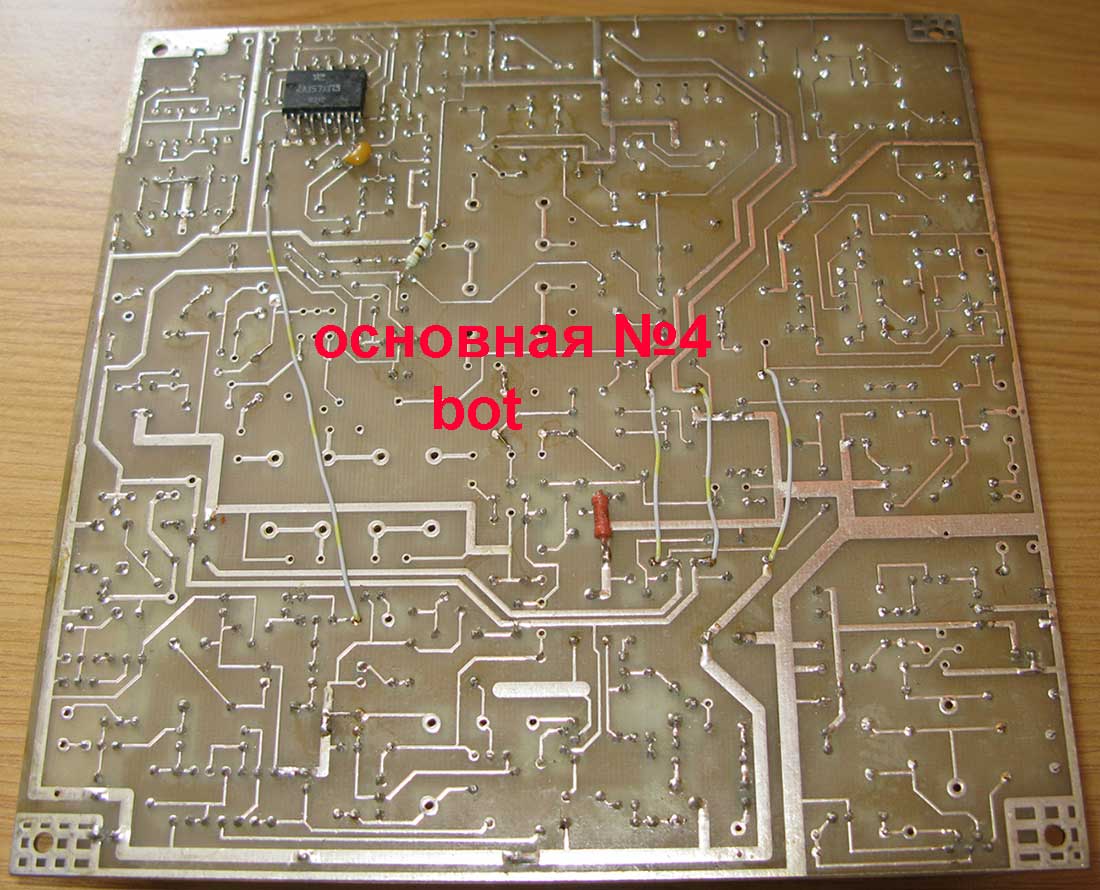

Основные платы для "Портативной" версии ТRX. Основные №3, №4 - остатки, т.е. изготавливаться не будут. Для них кварцы в корпусе Б1 - "вылежанные" советского производства "военка" - частоты разные от 8,2МГц до 9,2МГц. Качество кварцев высокое, количества были достаточные - посему возможны различные наборы 4+4, 4+6, 6+6 с минимальным разносом. Кварцы тоже в остатке - т.е. количества наборов не "безразмерное"...
Что на платах запаяно или не допаяно - видно на фото. Недостающие на платах трансформаторы будут в комплекте намотанные.
Описание плат глазеем здесь - http://ut2fw.cqham.ru/port_trx.htm - если будет мало тех описаний - к плате будет приложен компакт-диск с более полными описаниями.

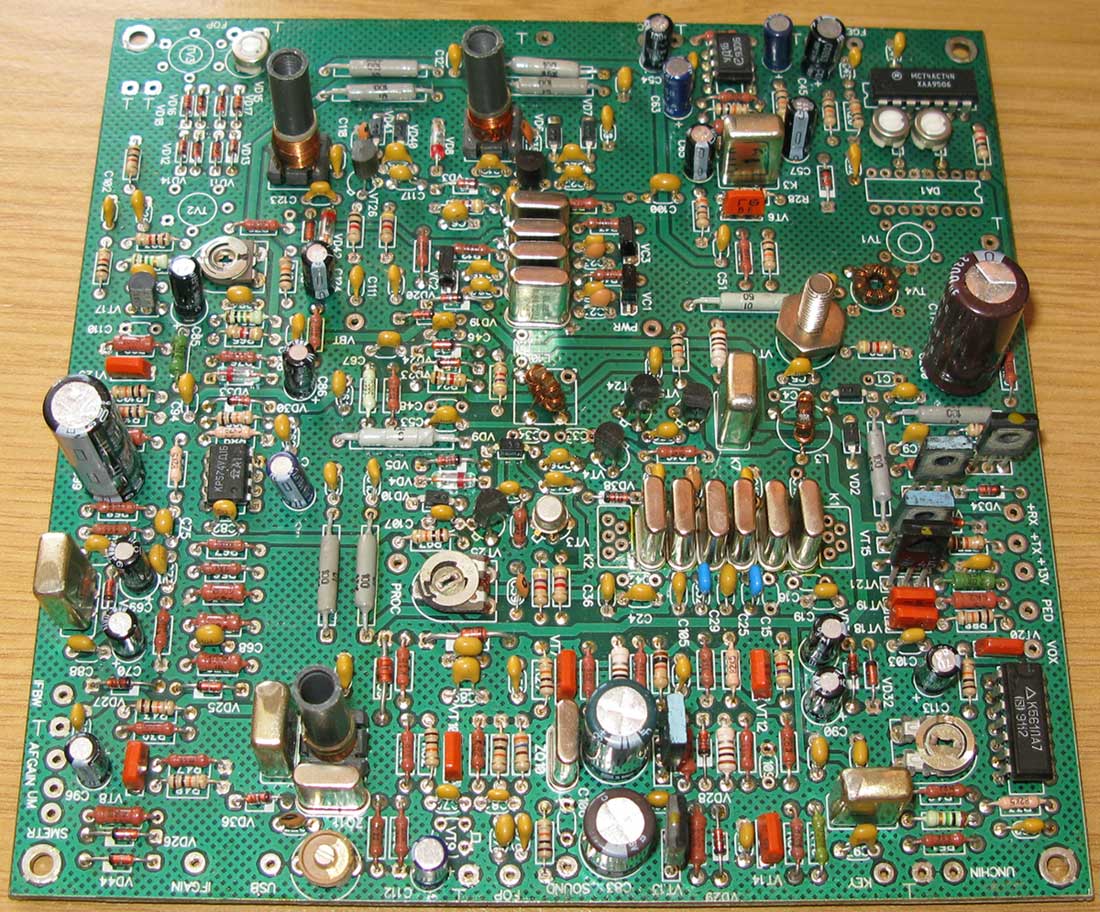

Для интересующихся "основной платой №5" - пока в наличии только такие как на фото - недопаяны DA1,TV1,2,3.


Вложения:





_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 16 авг 2009, 20:16
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Из очередных вопросов в "личку" -

Александр. ранее читал ссылки о продаже прошитой 89с52.можно ли сейчас приобрести экземпляр? аналогичный вопрос про настроенные кварцевые фильтры на 8,865. готов приобрести и то и другое.Слава

89С52 - нема проблем, но стоимость пересылки из UB5F будет дороже самой микрухи. Если стоимость пересылки не напрягает - могу выслать из UB5F. Второй вариант - прошивка выложена - можете сами прошить. Или ещё как вариант - в июне оставил пару прошитых 89С52 в RU6L - нужно вызвонить и попросить чтобы оттуда выслали.
По кварцевым фильтрам, please - поглазейте на предыдущую страничку - только в таком виде кварцевые фильтры на 8,865МГц. Т.к. кварцы паяются в плату.

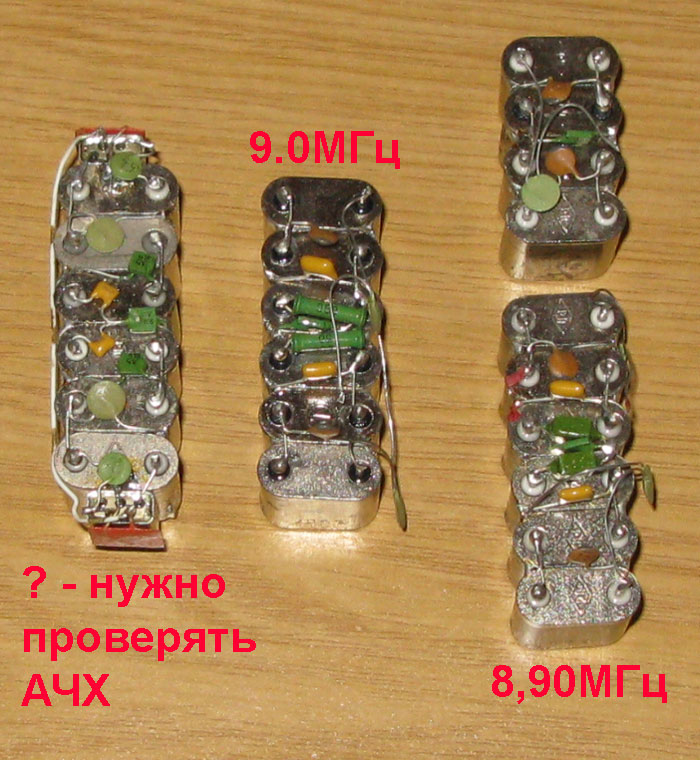

Или в корпусе Б1 есть готовые - см. ниже фото.
Фильтр на "неизвестную" частоту - нужно проверять АЧХ на приборе, т.к. кварцы вояцкие - на них только номер выбит. Скорее всего в районе 9МГц. Думаю, что понятно - к каждому комплекту есть ещё по два кварца.


Вложения:
XTAL-ZQ.jpg [141.36 КБ]
Скачиваний: 3086

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 23 авг 2009, 10:15
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Для любителей попаять-попалить транзисторы в ШПУ.

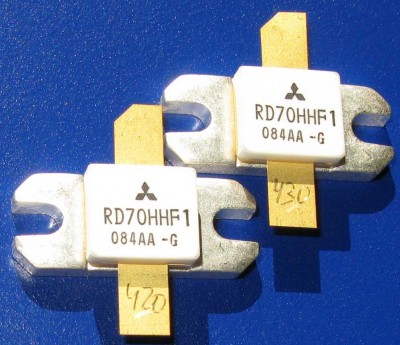

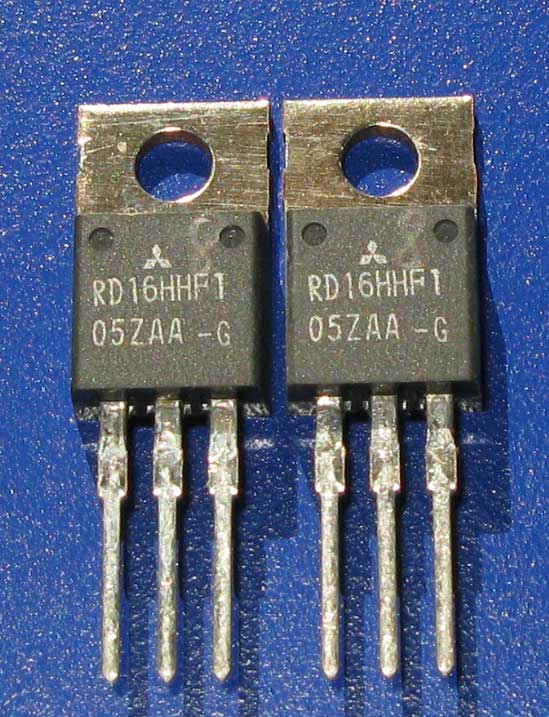

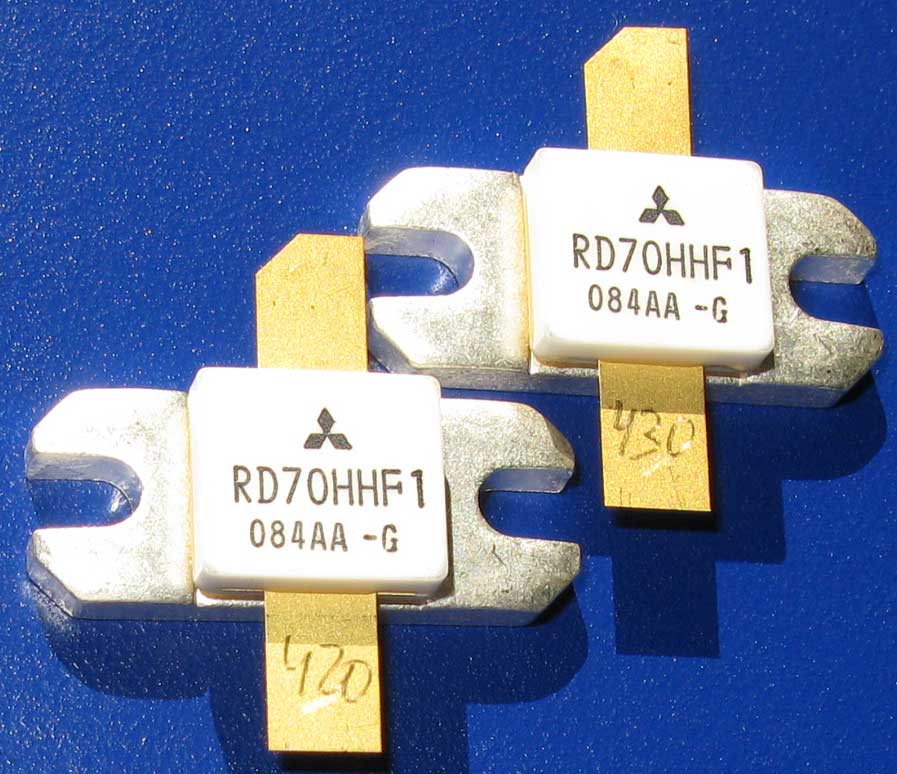

Пары подобранных полевиков - RD70HHF1 - 80$, RD16HHF1 - 16$.

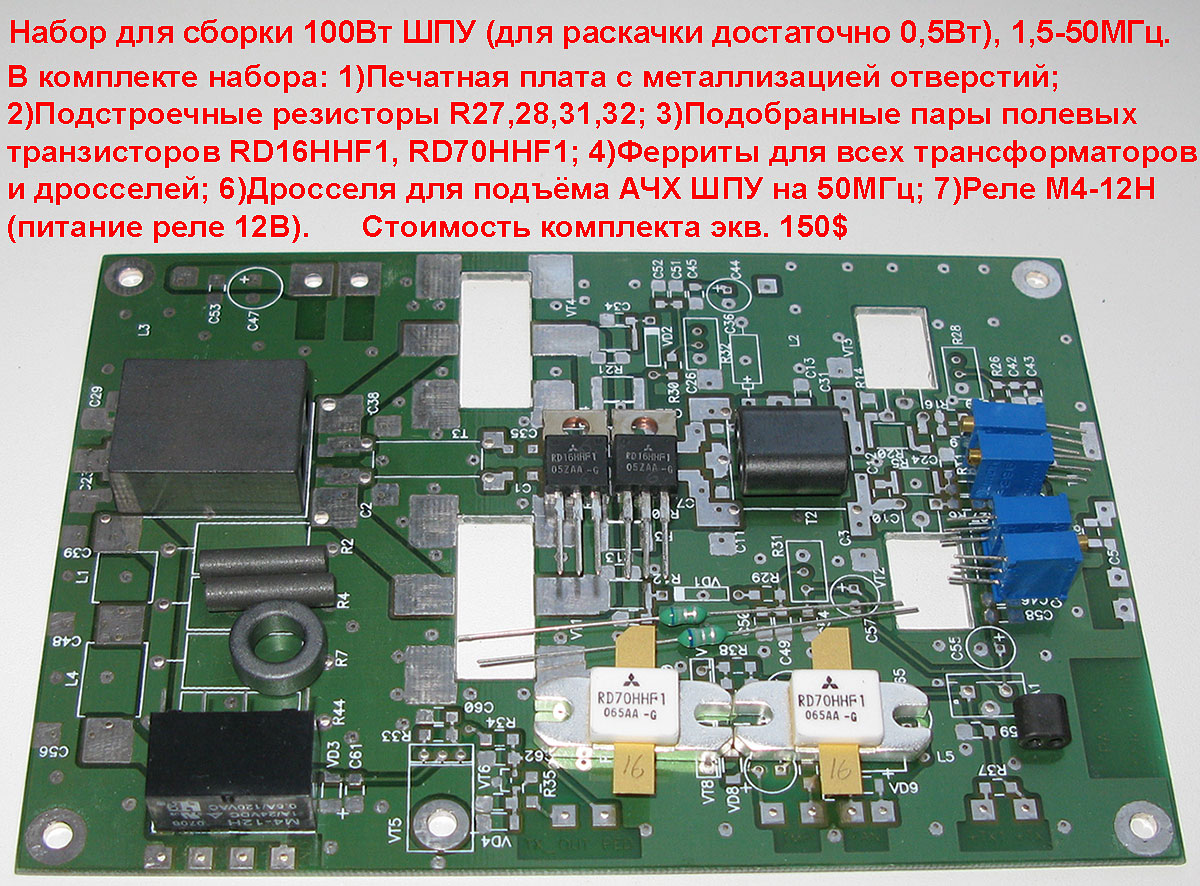

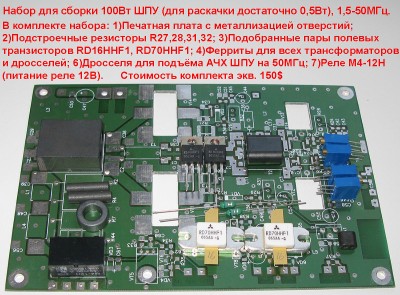

Комплект для сборки ШПУ на 2хRD70+2xRD16. В комплекте: 1.Печатная плата с металлизированными отверстиями. 2.Подобранные пары транзисторов. 3.Ферриты для биноклей и дросселей. 4.Реле М4-12Н. 5.Подстроечные резисторы. 6.Дросселя для 50Мгц. Стоимость - 150$ или эквивалент в нацвалюте. Описание и обсуждение этого ШПУ на страничке форума http://forum.ut2fw.viewtopic.php?f=4&t=131
Стоимость пересылки за пределы UA транзисторов - в пределах 5$, набор - в пределах 7-8$.


Вложения:




_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 09 сен 2009, 15:32
Не в сети
Полноправный участник

Зарегистрирован: 12 дек 2007, 16:12
Сообщения: 31
Саня привет !
Хочу сделать тебе замечание по наборам подобранные пары транзисторов.
НЕ ВЕЗДЕ В РЕКЛАМЕ НА ПОКУПКУ ДАНЫ ХАРАКТЕРИСТИКИ ТРАНЗИСТОРОВ.
В ПЕРВУЮ ОЧЕРЕДЬ мощность рассееваемая на коллекторе.
Ты заставляешь покупателей напрягаться залазить в дадашиты или искать описание ШПУ.

С уважением
us0z
Виктор
73!


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 09 сен 2009, 20:35
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Victor us0iz писал(а):
Саня привет ! Хочу сделать тебе замечание по наборам подобранные пары транзисторов.
НЕ ВЕЗДЕ В РЕКЛАМЕ НА ПОКУПКУ ДАНЫ ХАРАКТЕРИСТИКИ ТРАНЗИСТОРОВ. В ПЕРВУЮ ОЧЕРЕДЬ мощность рассееваемая на коллекторе. Ты заставляешь покупателей напрягаться залазить в дадашиты или искать описание ШПУ.
Дядя Витя, здарова! Резон конечно в твоих словах есть, но на мой взгляд, тока частично. И смотри почему:
1)Ничего искать не нужно, всё здесь же есть на месте - на этом форуме! А слабо зайти в раздел форума, где по идее эту тему и требуется обсуждать? Смотри по ссылке - http://forum.ut2fw.viewtopic.php?f=4&t=131 Для начинающих инфо - чтобы попасть в тот раздел - следует нажать вот на ту ссылку - это те непонятные букавкы с цифиркамы синего цвета выделенные жирным шрифтом в предыдущем предложении. Жмёшь на них левым мышем и ждёшь пока страничка откроется. Когда к таким ссылкам стрелку мыша подводишь, то стрелка превращается в рисунок руки с торчачим указательным пальцем. Вот как палец появился - от, тока тогда и жми на левого мыша. Попадаешь на ту страничку, где дядя Саша вже дааавно выложил картинки готовых ШПУ на таких транзисторах и читаешь-читаешь-читаешь... Там и фото плат, и схемы, и даже табличка есть - как меняется выходная мощность одного из ШПУ при подборе некоторых элементов.
2)То, что много радистского народу до сих пор не бельмес с компом - принимается. Но не принимается, что дядя Саша ещё и обязан их учить теме освоения компьютера! Сегодня масса информации по ликбезу с компьютером как в печатном виде, так и "просто-тупо" поиском в интернете. Снова - читать-читать-читать, если мы не хотим отстать навсегда от всего цивилизованного мира... Если вариант "отстать навсегда" дядьку устраивает - то мне с ним не "по пути". Вспомни древнюю пословицу - "С кем поведёшься - того и наберёшься" - у меня нет желания от такой публики "опылиться". :? Клоню к тому, что при наличии интернета найти описание какого-нибудь радиоэлемента - это как "два пальца об асфальт". Не забывай, что функция "Поиск" есть и здесь на форуме - набери там скажем RD70 - и ничего не нужно будет искать - по ссылкам только пройтись.
Идя навстречу "пожеланиям трудящ"... - выкладываю инфо по транзисторам в топик, где и идёт освещение этой темы, а именно - http://forum.ut2fw.viewtopic.php?f=4&t=131

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 16 сен 2009, 18:24
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

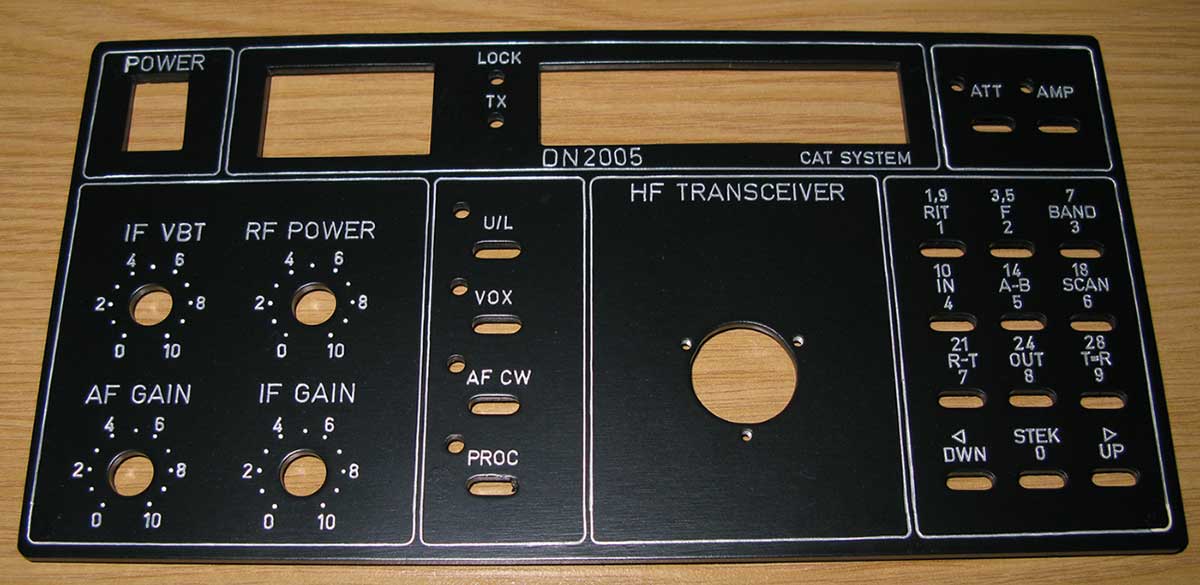

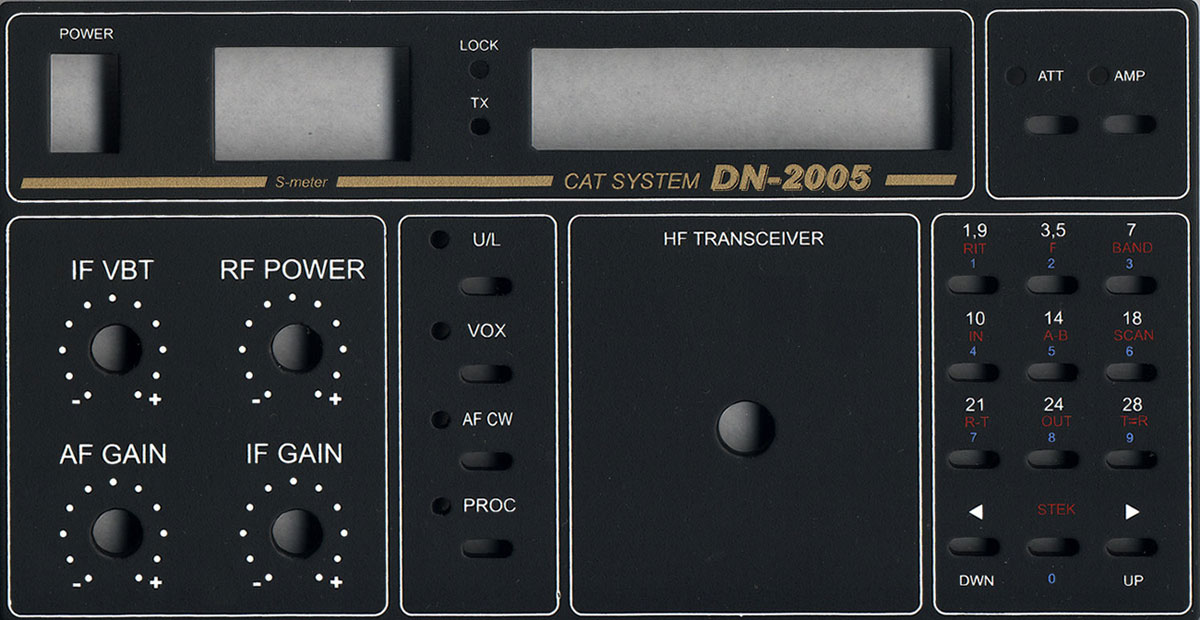

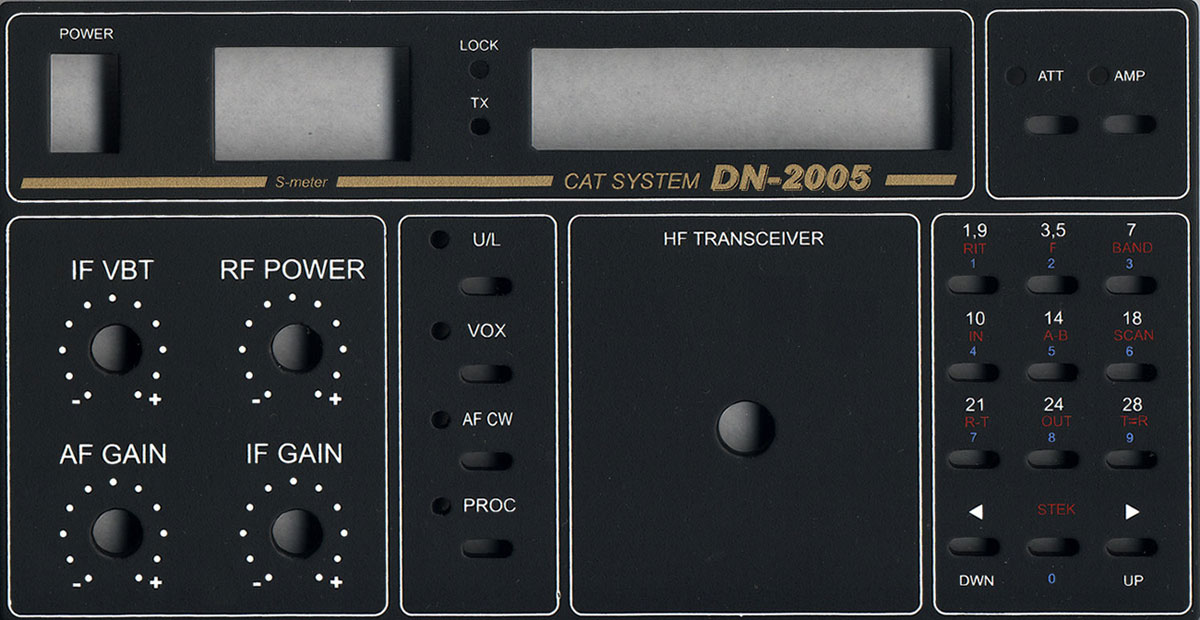

Передняя панель DN-2005. Надписи - трёхцветная шелкография.
Не забываем, что работает доска объявлений по адресу -> http://board.ut2fw.ru На ней намного быстрее и проще выложить инфо, нежели здесь в форум. Там даже не нужно регистрироваться и ждать модерации объявления.


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 01 окт 2009, 21:41
Не в сети
Частый посетитель

Зарегистрирован: 02 авг 2009, 12:50
Сообщения: 13
Доброго времени суток.
Можно у Вас преобрести ферриты для биноклей?
Пересылка в Россию.

_________________
Владимир


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Разные железки от UT2FW
СообщениеДобавлено: 06 окт 2009, 16:44
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Phoenix писал(а):
Доброго времени суток. Можно у Вас преобрести ферриты для биноклей? Пересылка в Россию.
Только в виде набора для пайки ШПУ и амидоновские кольца.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
