 Заголовок сообщения: Линейки транзисторных ШПУ.
СообщениеДобавлено: 05 июл 2009, 08:13
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
В этой ветке помалу буду выкладывать инфо по различным вариантам транзисторных ШПУ. Отработано несколько различных версий как на полевых, так и на биполярных транзисторах. Выходная мощность от 30 до 200Вт. Пока ещё нахожусь в RU6L - посему информация будет короткая, т.к. местный интернет слабо шевелится и не позволяет "вольностей".

Начнём с ШПУ на RD16HHF1, "исходные позиции":
1.Выходная мощность ШПУ до 50Вт.
2.Максимально ровная АЧХ как минимум до 50Мгц.
3.Питание 13,8В.
4.Раскачка как от 1Вт (ШПУ для техники SDR), так и от пассивного смесителя в самодельном трансивере.

Итог, что удалось "выжать" из этого варианта:
1.Максимально до 50Вт, "штатно-линейно" до 35-40Вт.
2.АЧХ практически ровная до 35МГц, затем завал до 2дБ до частоты 60МГц. Если не использовать ФНЧ на выходе - можно усиливать вплоть до 80МГц.
3.Проверено питание 12-16В - ШПУ работоспособен. При понижении напряжения питания немного меняется АЧХ и "валится" выходная мощность. При повышении напряжения питания растёт выходная мощность - проверен режим до 60Вт - спалить транзисторы не удалось. :?
4.На плату разведён трёхкаскадный вариант ШПУ. Первый каскад КТ610 или BFR96TS. С каскадом на КТ610 можно снимать бОльшие мощности, но при использовании такого ШПУ в самодельном трансивере с пассивным смесителем придётся установить между ШПУ и смесителем ещё один каскад как в DN-2005. С каскадом на BFR96TS ШПУ более "чувствительный" - возможна раскачка сразу от пассивного смесителя при выходной мощности до 35Вт, такой вариант ШПУ склонен к подвозбуду в случае несогласовки вход ШПУ-выход смесителя. Вариант ШПУ без первого каскада предназначен для техники SDR. Для удобства подключения в различных вариантах - на плате предусмотрены дополнительные элементы, которые запаиваются по потребности.

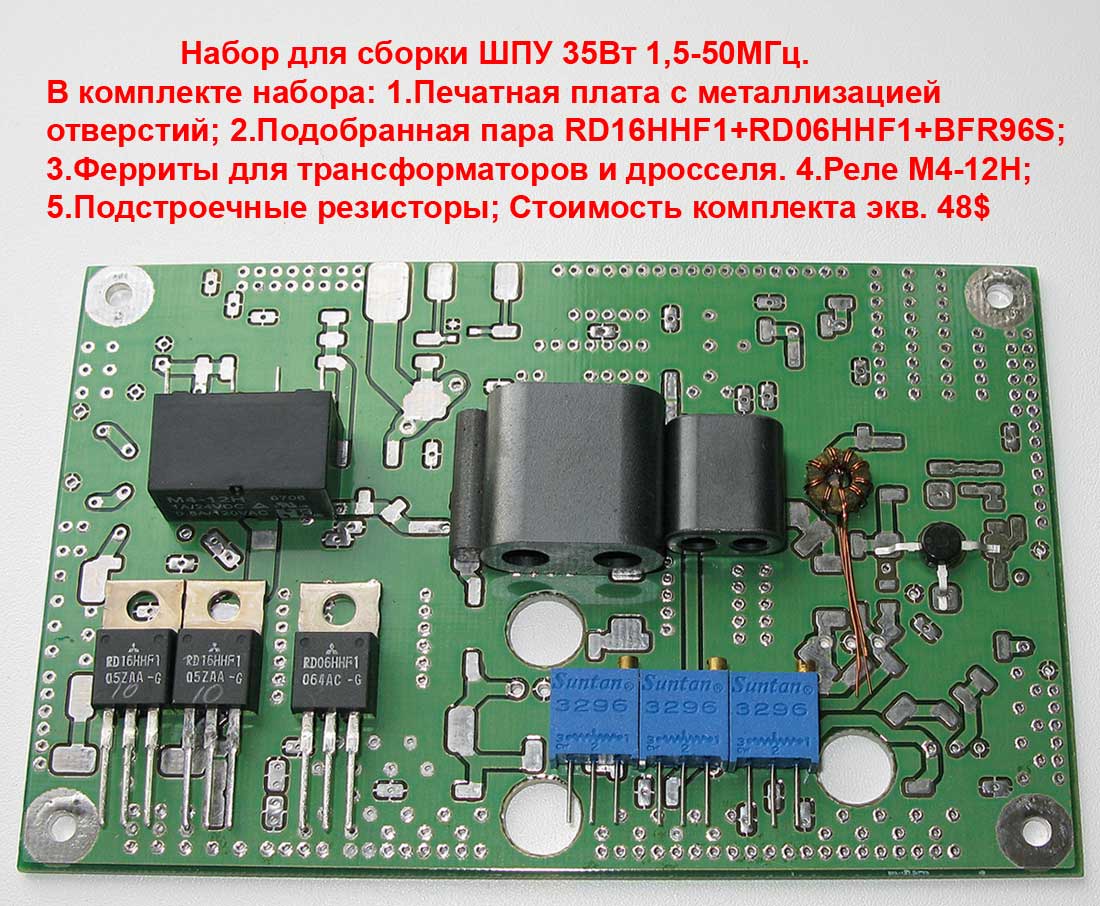

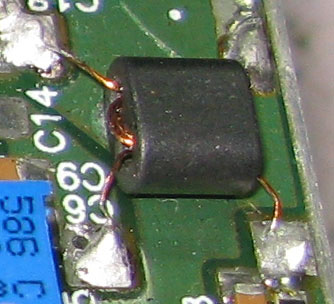

Немного схемотехнической "лирики" -

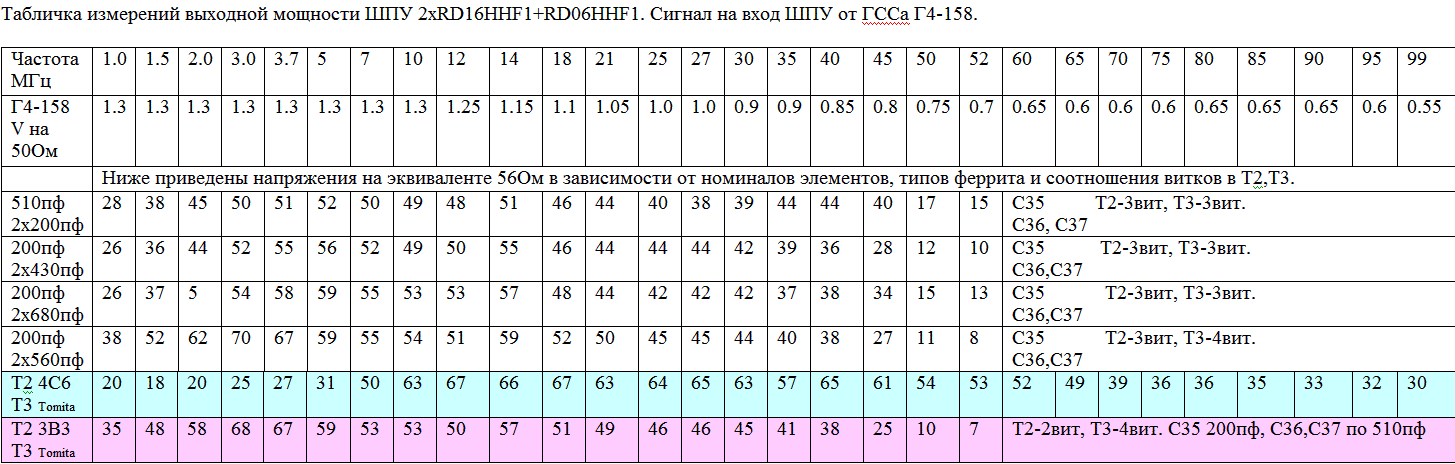

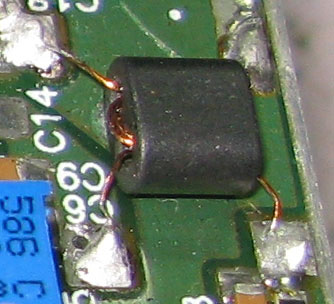

Использованы специализированные ферриты именно для биноклей, японского производства. Испытаны и есть в наличии ферриты различных проницаемостей, вплоть до варианта ШПУ на частоты выше 30МГц. Т.е. ферриты с малой проницаемостью, примение которых "валит" АЧХ ниже 30МГц. На выходе ШПУ разведён вариант ФНЧ+защита "от дурака стандартного применения" в этих узлах от UT2FW. Параметры ФНЧ определяют максимальную рабочую частоту ШПУ. Применены элементы с "запасом, для дубовонадёжности". Выход ШПУ коммутируется быстродействующим реле с "запасом", т.е. не нужно будет городить дополнительную коммутацию при применении ШПУ в трансивере или SDR-е. Коммутация приём-передача возможна как "нулём", т.е. замыканием "проводка на корпус", так и подачей напряжения ТХ +5-13В (вариант применения в самодельном трансивере и СДРе).
На сайте страничка по этому ШПУ => http://ut2fw.com/node/443


Вложения:




komponenty.rar [2.95 КБ]
Скачиваний: 1324

_________________
Aleksandr


Последний раз редактировалось UT2FW 26 июл 2009, 21:56, всего редактировалось 1 раз.
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 06 июл 2009, 18:33
Не в сети
Присоединившийся

Зарегистрирован: 17 июл 2008, 19:09
Сообщения: 6
Aleksandr ,если возможно,схему.
Какие токи покоя?
У меня 1-й каскад 1хRD15, второй- 2xRD16.
Результаты не совсем такие.
Бинокли на кольцах(выходной греется).
73! Виталий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 07 июл 2009, 13:04
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Vit51 писал(а):
Aleksandr ,если возможно,схему. Какие токи покоя? У меня 1-й каскад 1хRD15, второй- 2xRD16. Результаты не совсем такие. Бинокли на кольцах(выходной греется). 73! Виталий.

Режимы проверены разные с различными транзисторами - РД16, РД15, РД06 - соответственно и разные режимы. Не могу гарантировать верность - обычно выставлял 100-300мА (драйвер - бОльший ток) в зависимости от намеченной цели. Да, бинокли солидно греются, подтверждаю. Почему и применён такой "здоровенный" выходной бинокль. В принципе всё без проблем работает и на выходном бинокле из феррита 61 размером 14х13х7мм, но уже при мощности в 30Вт к нему нельзя прикоснуться после 5мин. "нажатия". По схемам - внимательнее читайте мои сообщения.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 08 июл 2009, 09:53
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Версия мощного ШПУ, которая набирает популярность в среде "буржуино-производителей" КВ передающей техники.
Фирма MITSUBISHI не так давно выпустила целую линейку полевых транзисторов с питанием 13,8В, граничной частотой как для КВ, так и до 500МГц, на различные мощности. Главная теза - производителю удалось удержать "благоразумные" цены на свой продукт. Посему мы чаще и чаще видим эти транзисторы в буржуинских (и не только) ШПУ трансиверов.
Не буду здесь касаться плюсов-минусов теории построения такого типа ШПУ - только коротко ТТД.
Этот вариант ШПУ применен флексами в Flex-5000, Yaesu применили в FT-2000, вроде бы в икоме 7000 и последних выпусках кенвуда 2000 та же комплектация.
Экзекуций на предмет "максимально стрелки вправо" с этим ШПУ не проводилось, бо дюжа дорогое это удовольствие в отличии от предыдущей линейки. :roll: Проверена моща до 120Вт - далее проверять - даю на откуп любителям раскошелиться.
ШПУ изначально проектировался для СДРной техники - для версий 1Вт-ных СДРов с OPA2674 в передатчике. При установке в самодельные трансиверы потребуется ещё 1-2 каскада между смесителем и ШПУ, для его полной раскачки. В зависимости от типов применяемых ферритов для биноклей, максимальная рабочая частота ШПУ 35-60МГц. На фото версия ШПУ с Fmax 35МГц. Думаю, что понятно по фото - все ферриты - это не ферритовые трубки от каких-нибудь мониторов или по случаю найденные на мусорке в компьютерном барахле, а специально выпускаемые для построения ШПУ "бинокли".
Руководствуясь опытом общения с пользователями DN-100, в котором выходная мощность может достигать значений более 150Вт, принято решение умощнить защиту "от дурака". Т.к. очень часто крутят ручки СУ при полной выходной мощности, а это приводит к тому, что в некоторых положениях ручек СУ выходная мощность не поступает в антенну, а рассеивается на резисторах "защиты".
На плате разведена "автоматика" управления вентилятором обдува радиатора. Вентилятор однозначно включается в режиме ТХ и в зависимости от температуры радиатора.


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 23 июл 2009, 09:07
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

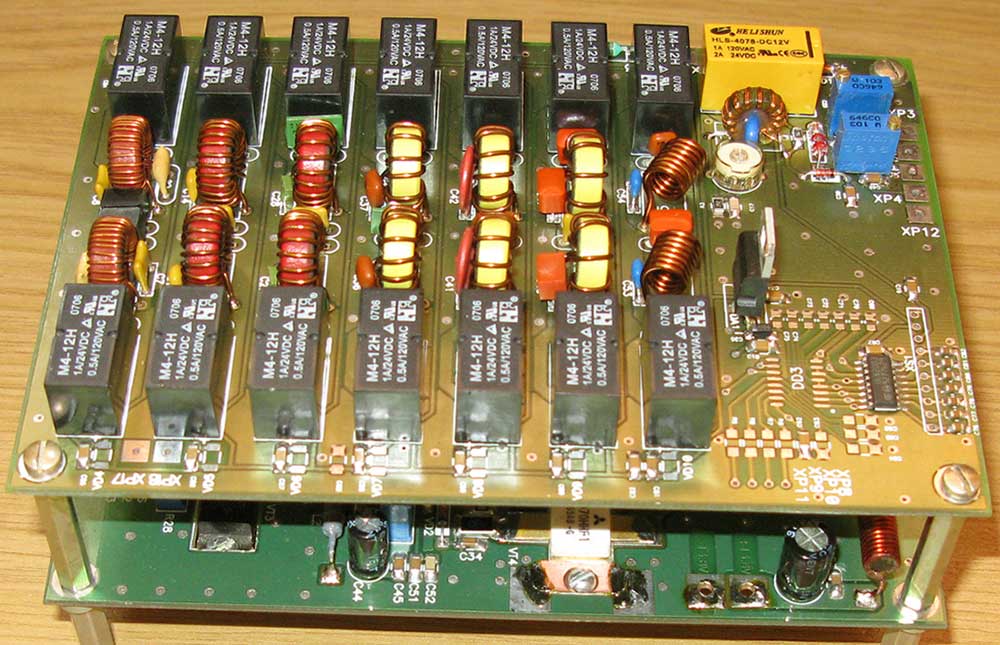

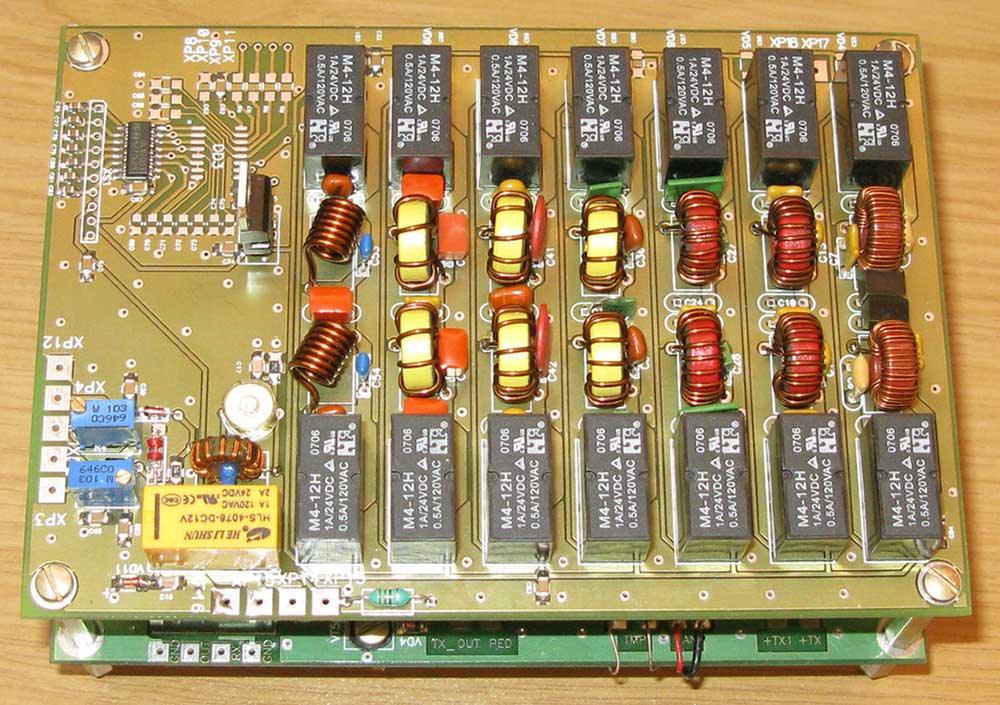

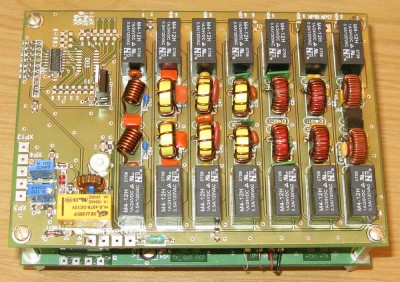

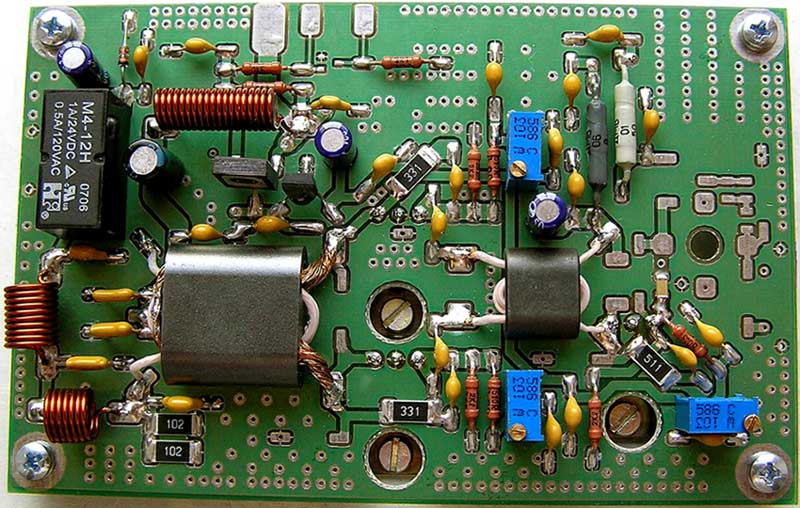

Ещё пару фоток. В тему фильтрации выходного сигнала ШПУ, включая диапазон 50МГц. ФНЧ пятого порядка - всё видно на фото. На плате дополнительно датчик КСВ-метра с раздельной регулировкой уровней "прямая-обратная" - т.е. осталось только подать готовые сигналы на прибор - миллиамперметр или ещё какой-нибудь измеритель-показатель КСВ. Желтого цвета - релюха коммутации RX-TX - можно пропускать сигнал RX как через ФНЧ, так и минуя его.
Управление фильтрами тремя способами: 1.Самый простой - замыкаем на корпус требуемый ФНЧ галетником. 2.Вариант для техники СДР - управление на ULN2003. 2.Вариант для синтезаторов от UT2FW (и не только) - управление от 155ИД10, т.е. подачей двоично-десятичного кода. Для этого варианта предусмотрены дополнительные диоды параллельно реле, дабы микруха не вышла из строя от импульсов обратного тока при переключении реле.
Отдельный стабилизатор 5В для питания микрух, дабы можно было питать эту платку любым напряжением. Т.е. в случае надобности можно применить реле с иным рабочим напряжением. В варианте на фото плата питается одним напряжением 13,8В.

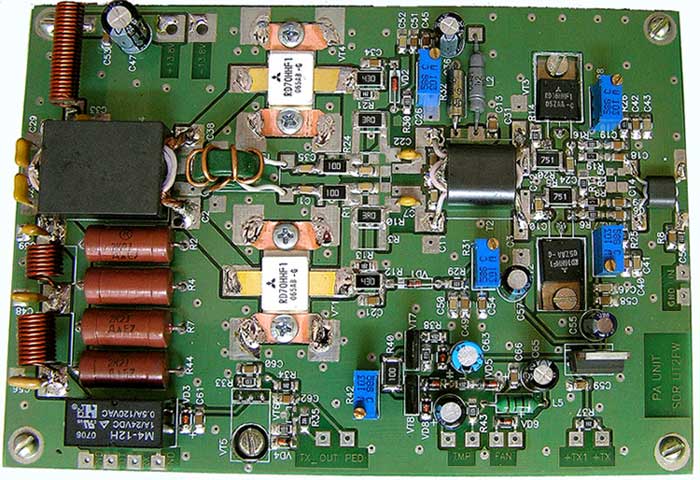

На фото под платой LPF выше озвученная плата ШПУ на RD70. Т.е. крепёжные отверстия совпадают - можно располагать эти платы как в одной плоскости, так и "этажеркой". В итоге имеем блок ШПУ+ФНЧ с КСВ-метром.
Размер платы 145х100мм.


Вложения:



_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 02 авг 2009, 13:03
Не в сети
Частый посетитель

Зарегистрирован: 02 авг 2009, 12:50
Сообщения: 13
Добрый день.
А для ШПУ на RD16HHF1 нужны диапазонные ФНЧ? При вых. мощности 30 Вт, какая примерно мощность будет рассеиваться на радиаторе? Какую он (радиатор) должен иметь площадь?
Какие размеры платы?

_________________
Владимир


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 04 авг 2009, 11:17
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Phoenix писал(а):
Добрый день. А для ШПУ на RD16HHF1 нужны диапазонные ФНЧ? При вых. мощности 30 Вт, какая примерно мощность будет рассеиваться на радиаторе? Какую он (радиатор) должен иметь площадь? Какие размеры платы?
Темы потребности ФНЧ касался ещё в описаниях ШПУ для трансиверов "Дунай". Вкратце - это будет зависеть от режима в который "вгоните" те транзисторы. По мощности рассеивания - любой транзисторный ШПУ - это, сколько Рвых - столько и рассеиваем. КПД какой вашего ШПУ?

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 11 авг 2009, 22:54
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
В тему: "А какие токи выставлять"? или "А какую мощу можно получать?"

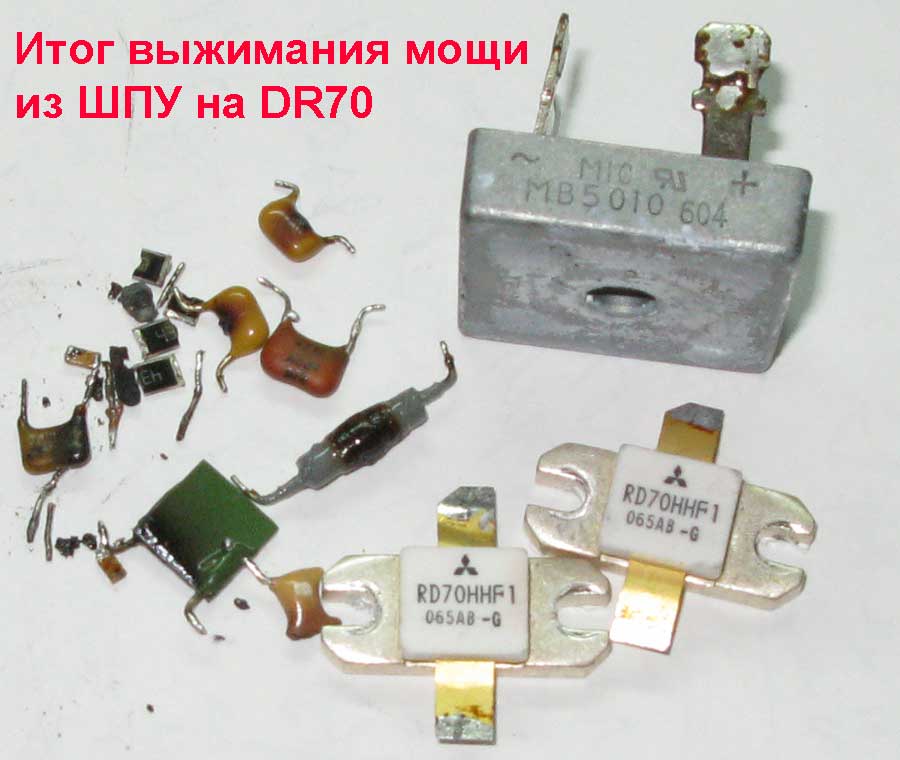

Привожу фото итога работы с ШПУ на 2хRD16+2xRD70. Интересно было выяснить насколько "живучие" эти транзисторы.
Удалось "выжать" 130В на 75Ом нагрузке (фото того эквивалента в топике по 4хГУ50) на частотах 4-7МГц. Когда была превышена "планка" в 100В, начали гореть-дымить-вонять разные кондёры-резисторы. Пришлось умощнять и эти элементы. Бесконечного увеличения выходной мощности не получилось - прострелил 50А-мперный мост в БП. Транзисторы в ШПУ "уложить" не удалось.
Мораль - достаточно качественные и надёжные элементы выпустила MITSUBISHI для самоделкопаяльщиков. Использовать их для наших целей можно и нужно. Отечественные КП904,909,913 "отдыхают" в сравнении с этими транзисторами. Следует отметить неприятную особенность, которая присуща всем ШПУ на полевиках. RD не оказались исключением. А именно - "блудливость" таких ШПУ в ненагруженном состоянии. Посему - нужно обращать внимание на согласование "выхода" с нагрузкой и тщательной экранировке "входа", нежели в сравнении с ШПУ на биполярных транзисторах. В зависимости от применяемых ферритов можно получать до 80Вт вплоть до 70МГц. Если найду время, может приведу таблички измерений АЧХ в зависимости от номиналов элементов - нужно их оформлять в электронный вид. Токи покоя мало влияют на характеристики - достаточно "приоткрыть" до 0,1А - всё заработало. Анализатором спектра не глазел как токи покоя влияют на "мусор". Остановился на варианте по 0,5А на транзистор и Рвых до 90Вт - чуть больше или меньше в зависимости от диапазона.
Пока обкатываю этот ШПУ в СДРе DN-100. По вечерам можно услыхать на 80м.


Вложения:
_итог.jpg [49.23 КБ]
Скачиваний: 5481

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 12 авг 2009, 10:04
Не в сети
Частый посетитель

Зарегистрирован: 02 авг 2009, 12:50
Сообщения: 13
UT2FW писал(а):
Темы потребности ФНЧ касался ещё в описаниях ШПУ для трансиверов "Дунай". Вкратце - это будет зависеть от режима в который "вгоните" те транзисторы. По мощности рассеивания - любой транзисторный ШПУ - это, сколько Рвых - столько и рассеиваем. КПД какой вашего ШПУ?

Добрый день.
Спасибо, почитаю про "Дунай". Имелось в виду, если купить у Вас уже настроенный ШПУ. Какие размеры платы?

_________________
Владимир


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 16 авг 2009, 20:20
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Размеры плат - 2хRD70 145х100мм, 2хRD16 115х75мм.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 22 авг 2009, 23:15
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

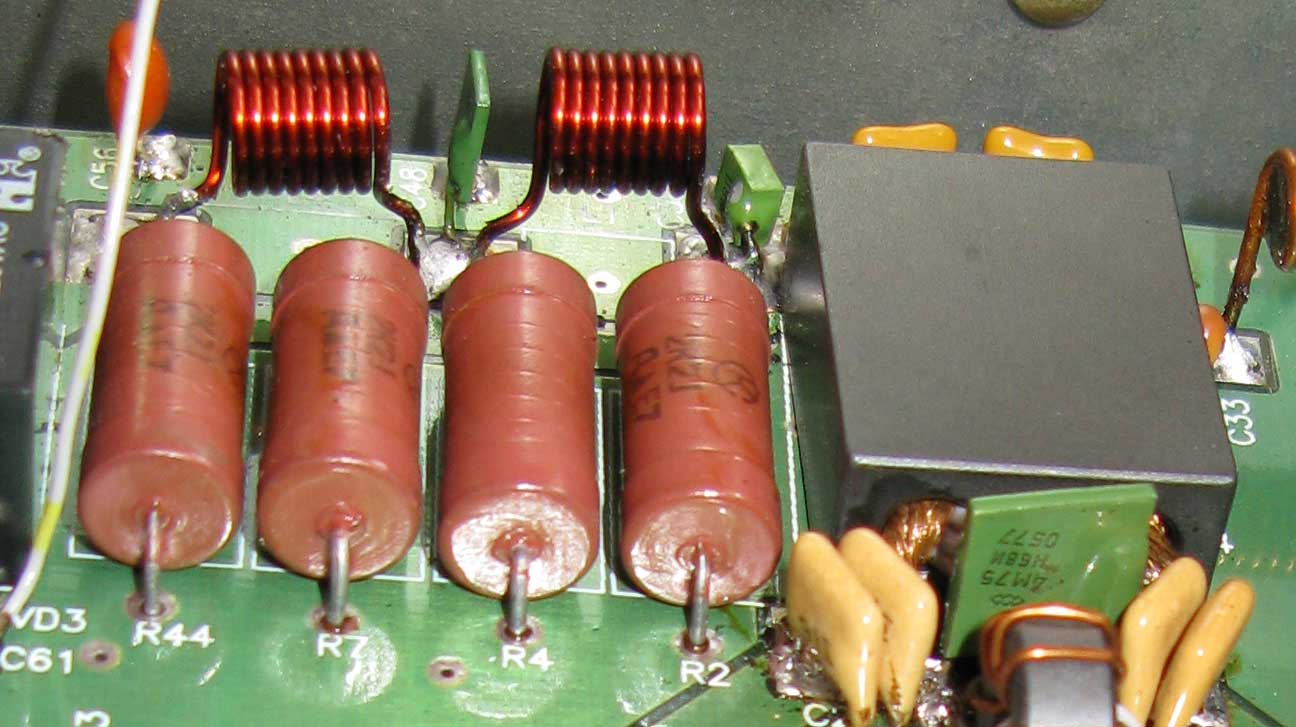

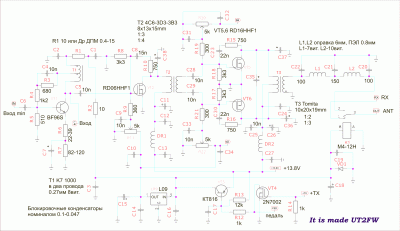

Инфо для самоделкопаяльщиков в тему ШПУ на полевиках 2хRD70+2хRD16.
Характеристики АЧХ ШПУ зависят от многих факторов. Тип и качество ферритов, соотношение в трансформаторах витков, типы применяемых конденсаторов и т.д. Давать какие-то однозначные рекомендации, типа: «а поставь вот такой номинал и моща попрёт!» - это из области - «бабка на базаре сказала»… Обозначу только список элементов, номиналами которых можно корректировать АЧХ ШПУ. Смотрим схему: С5,R8,C14,R15,C3,C31,C12,C11,C26,C16, R17,C2,C38,C15,C17. Ну и номиналы всех элементов, которые в цепях затворов и со стока на затвор.
Токи покоя выставляем при помощи R25,26,31,32. Так и остановился на режиме по 0,5А на транзистор.
Коммутация TX-RX возможна как «нулём» (ХР5 на корпус замкнуть), так и положительным напряжением (на ХР7 подать +5-12В ТХ).
Резисторы R2,4,7 по схеме (в плате нашлось место для ещё одного 2Вт резистора – см. фото) – это т.н. «защита от дурака». Что это и для чего – please, почитайте предыдущие мои опусы по теме транзисторных ШПУ на сайте.
Элементы C39,L1,C48,L4,C56 – это ФНЧ с частотой среза около 35Мгц. Его применение даёт небольшой подъём АЧХ в районе 30МГц. Думаю, понятно, что для варианта ШПУ с верхней граничной частотой выше 30МГц потребуется или вообще не применять здесь ФНЧ, или пересчитать его номиналы.
На элементах VT7,VT8 собран узел для управления работой вентилятора. Вентилятор подключаем к ХР15-ХР16, терморезистор (50-100к) к ХР13-ХР14. Логика работы такова – при переходе на ТХ – на вентилятор поступает полное напряжение питания через VT7. При нагревании радиатора (терморезистор имеет контакт с радиатором) напряжение плавно повышается на вентиляторе через VT8. Порог срабатывания выставляем при помощи R42. Резистором R10 ограничиваем максимальное напряжение на вентиляторе в режиме RX. Т.е. в режиме ТХ на вентилятор поступает полное напряжение, а в режиме RX напряжение будет зависеть от нагрева радиатора и ваших пожеланий, какими вы видите, чтобы шум вентилятора не досаждал при приёме. Ещё раз акцентирую внимание – напряжение на вентиляторе меняется плавно в зависимости от нагрева радиатора – соответственно и крутиться он будет с разной скоростью. Считаю такой вариант управления вентилятором наиболее оптимальным, нежели это делают во многих буржуинах, когда только два варианта – вентилятор вкл, и вентилятор выкл. при полном на нём напряжении питания.
Из опыта работы с этими новыми японческими полевиками.
Статики не боятся, по крайней мере, той статики, которая есть на пальцах и инструменте в обычной радиомастерской. При подборе пар транзисторов (а подбор обязателен!) желательно не забывать, чтобы затвор не «зависал» в воздухе. Не касаться затвора при подборе – можете статикой навести такой потенциал на затворе, что переход сток-исток полностью откроется. Мои надежды на «халяву» при подборе пар не оправдались. Это не биполярные 2SC2290, пару у которых можно выбрать из менее 10шт. Разбросы у этих полевиков просто огромные – при одном и том же напряжении смещения на затворе, ток покоя может составить у одного транзистора 4мА, а у второго и 500мА и более. Но тут, как говорят в Одессе: «Чего же вы хотели за эти деньги»? Кому такой расклад не по душе – покупайте какие-нибудь MRF-ы по 150-200$ за транзистор – возможно, что у них разбросы меньшие.
Порадовала «дуракоустойчивость» транзисторов. Так и не удалось спалить ни одного экз. Конечно, до такой «стадии», как ранее доводил отечественные транзисторы, когда у них от перегрева отваливались керамические крышки, не проверял. Но до запаха перегревшегося металла удавалось разогреть. К.З. или обрыв нагрузки (при наличии «защиты от дурака») ШПУ без проблем выдерживает при полной выходной мощности. В зависимости от выставленных режимов усиления на каскад (когда выставлено бОльшее усиление) обрыв нагрузки провоцирует «подвозбуд» ШПУ. Это нужно учитывать, если предполагается частая работа на несогласованную нагрузку. В этом случае Кус. каскадов выставляются минимально возможные, дабы только получить планируемую выходную мощность. И, возможно, придётся заложить более мощный драйвер для раскачки этой версии ШПУ.

Мораль басни – ШПУ на RD70+RD16 неплохая и относительно дешёвая альтернатива иным версиям ШПУ, который должен работать вплоть до 70-80МГц. Конечно, стремление достичь максимальной широкополосности, добавляет трудностей с обеспечением устойчивости при различных нагрузках. Посему следует тщательно продумывать компоновку отсека усилителя и экранировку входных цепей.
На сайте страничка описания этого ШПУ => http://ut2fw.com/node/278

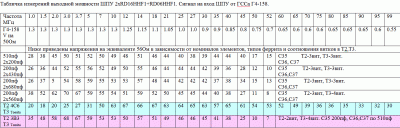

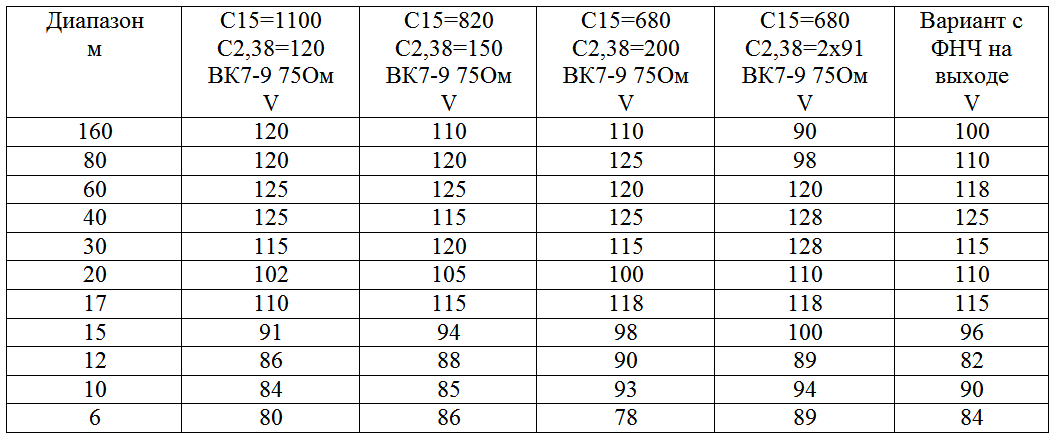

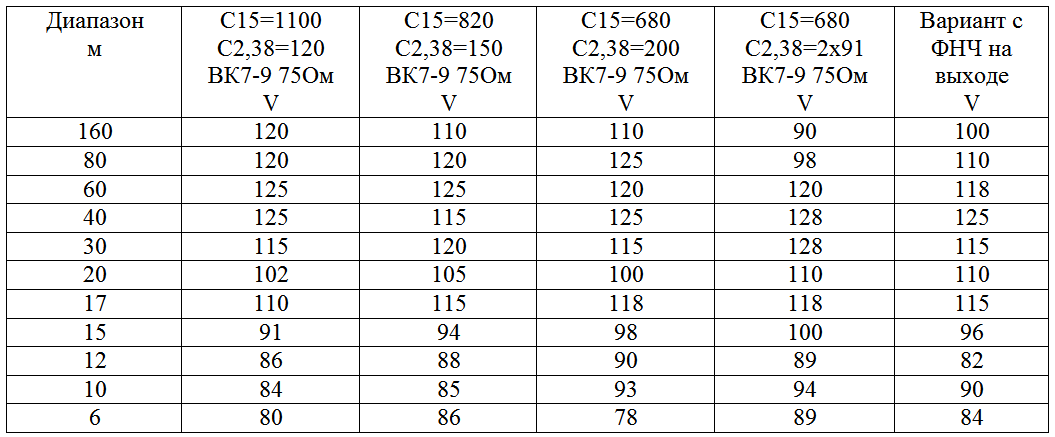

Как и обещал, выкладываю для примера табличку подбора только трёх конденсаторов. Раскачка ШПУ от ОРА2674 в SDR-е.


Вложения:
Комментарий к файлу: Монтажная схема ШПУ.
RD-70 монтажка-1.pdf [36.42 КБ]
Скачиваний: 1817
Комментарий к файлу: Принципиальная схема ШПУ.
RD-70 схема.pdf [106.78 КБ]
Скачиваний: 2320
Комментарий к файлу: Табличка подбора С15,2,38.


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 09 сен 2009, 20:44
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Инфо по транзисторам. Меня прошу не пинать за такой ликбез! Бо вже получил "пинок" от многоуважаемого LIII за "подробности" для начинающих в СДРной теме. "Продвинутые" могут проходить мимо - это для тех дядек, которые не могут пользоваться поиском в интернете. :wink:

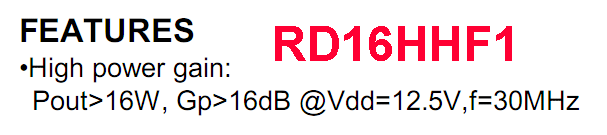

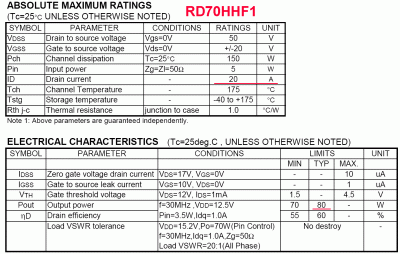

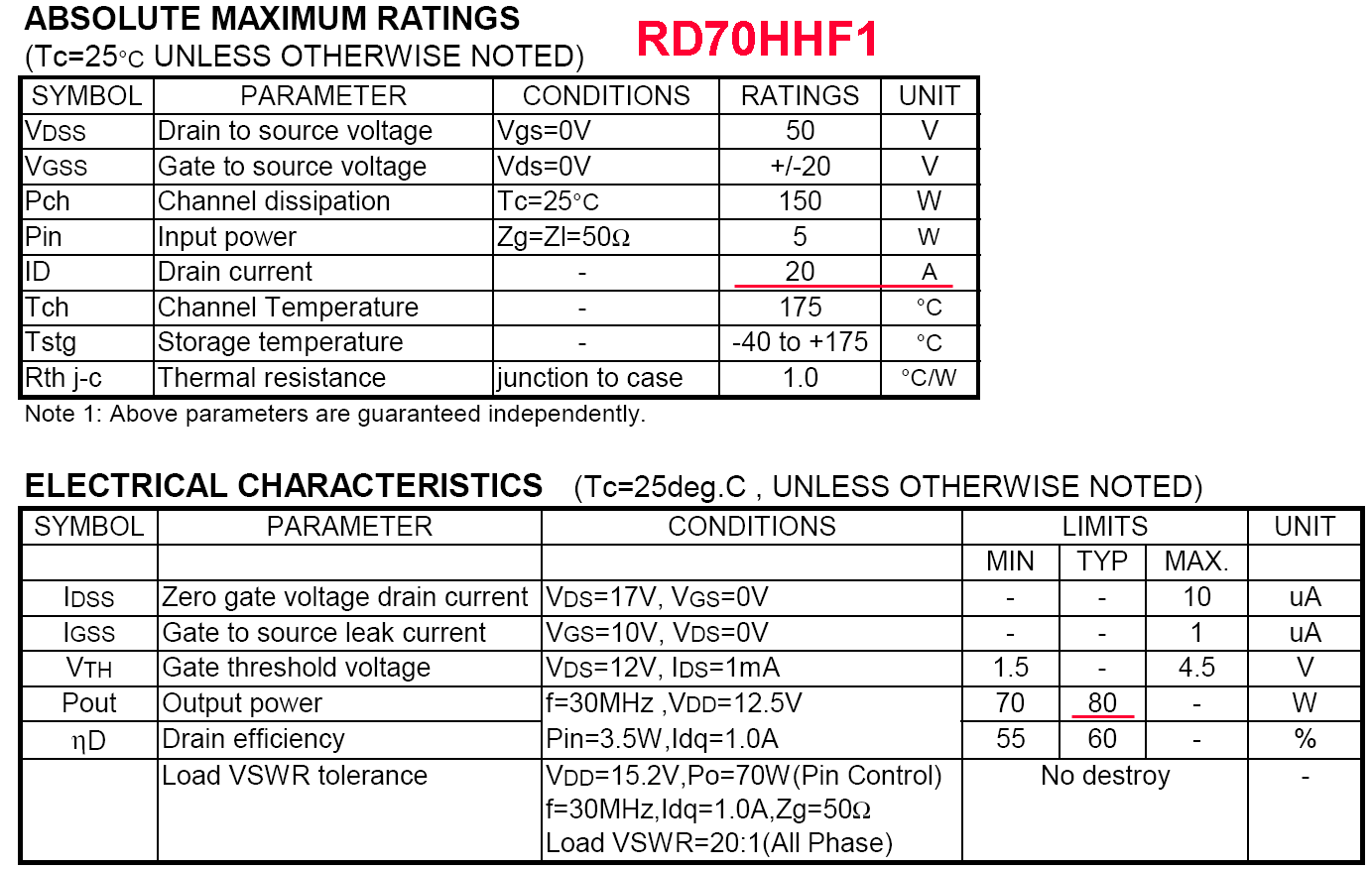

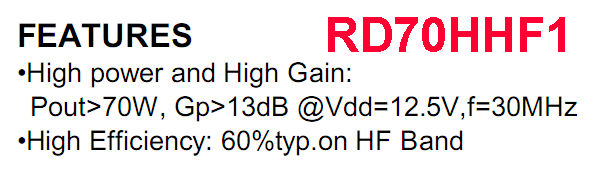

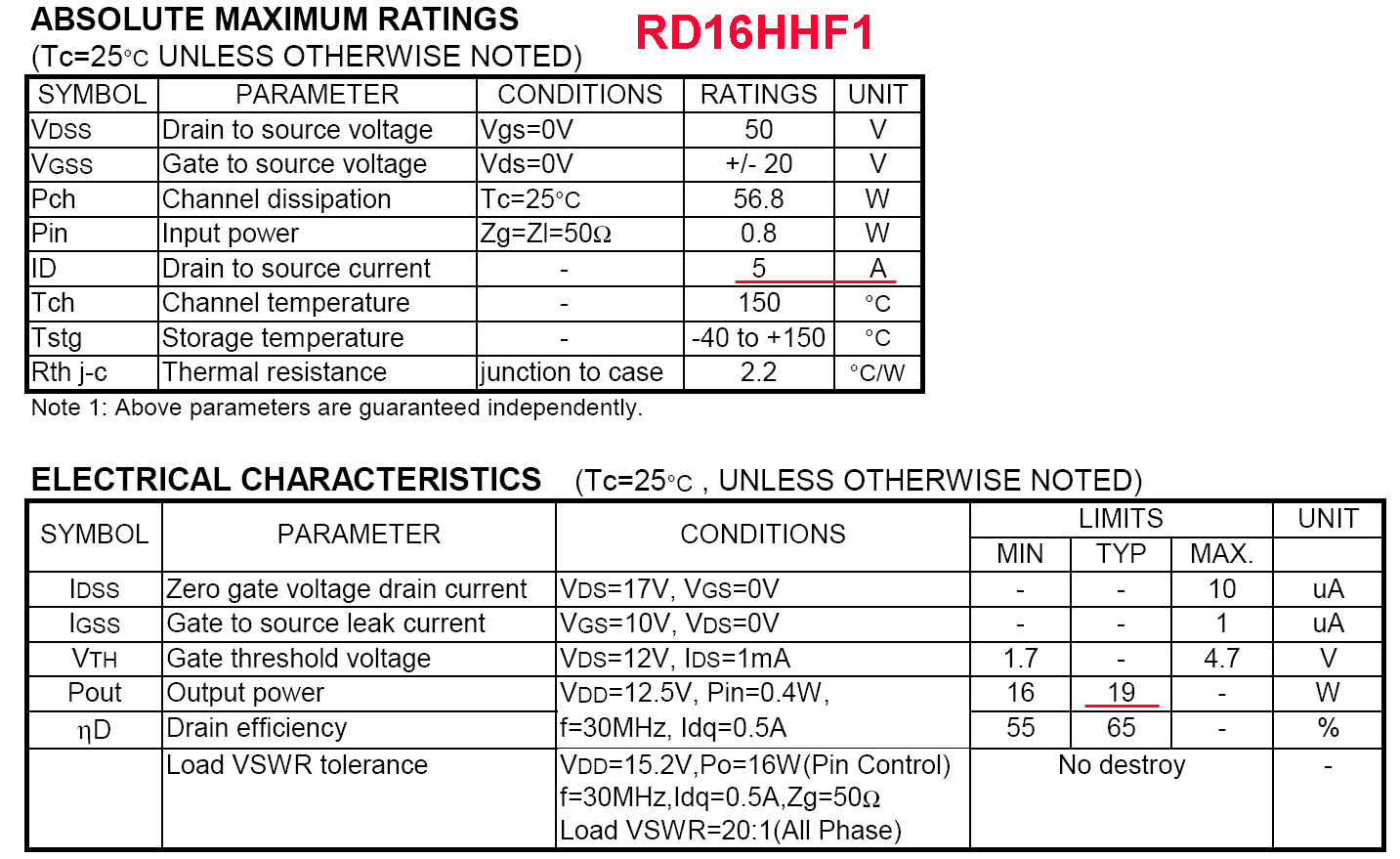

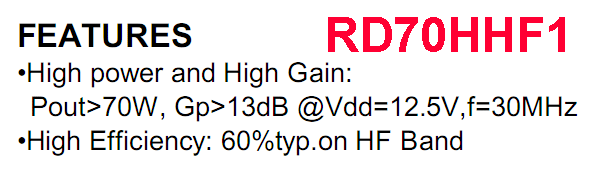

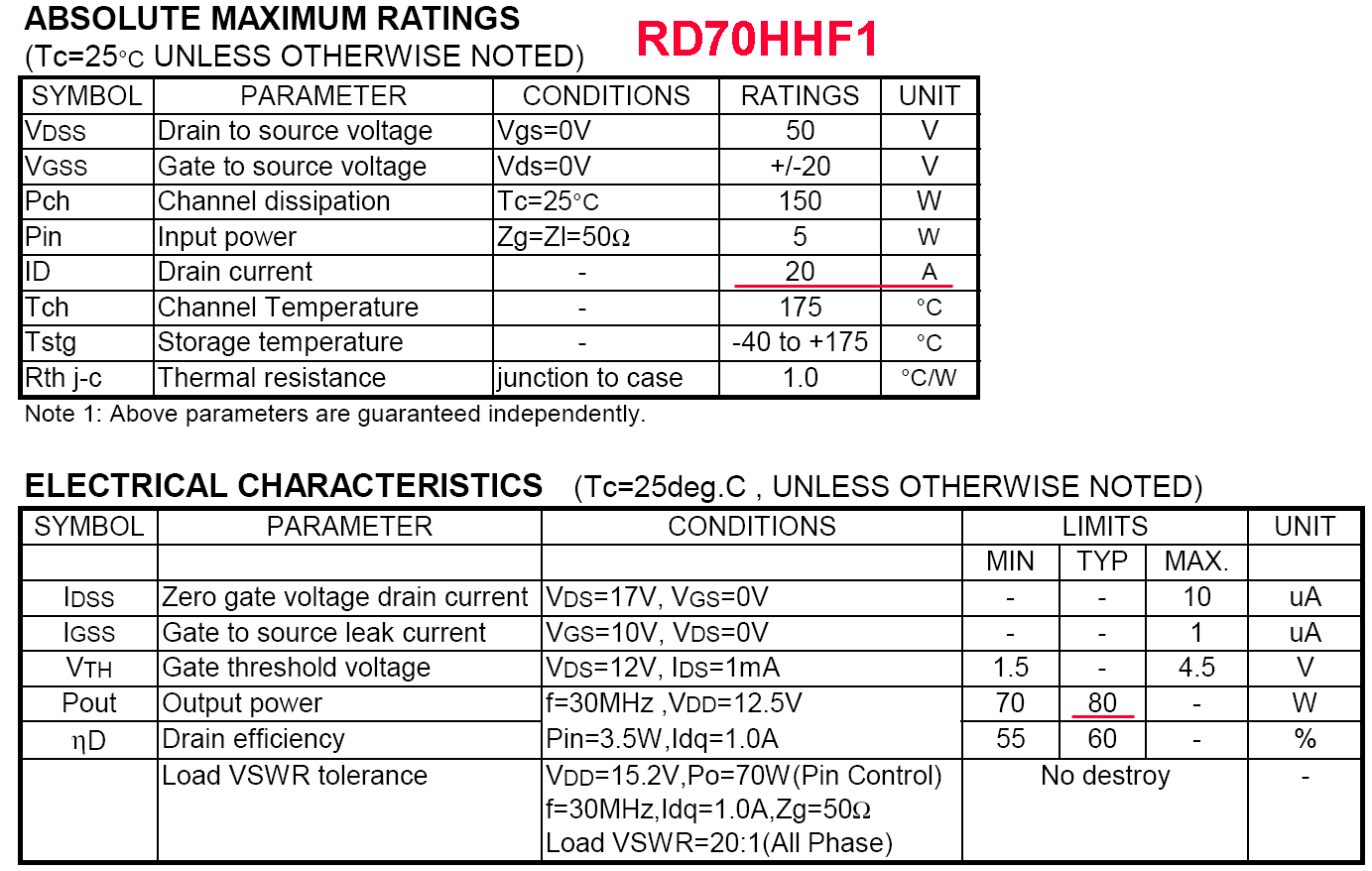

Ниже картинки и файлы из даташитов на транзисторы RD70HHF1 и RD16HHF1. Красным цветом выделил на что в первую очередь глазеть.


Вложения:
RD16HHF1-тип.gif [9.45 КБ]
Скачиваний: 5096




_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 09 сен 2009, 20:46
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Первые страницы даташитов


Вложения:
RD16HHF1-.pdf [43.92 КБ]
Скачиваний: 1368
RD70HHF1-.pdf [47.52 КБ]
Скачиваний: 1156

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 14 сен 2009, 22:51
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Немного инфо в тему ШПУ на RD70HHF1. Пока выложу в форум, потом на сайт, если удастся в этих php-html хоть чуток разобрацо... :shock:

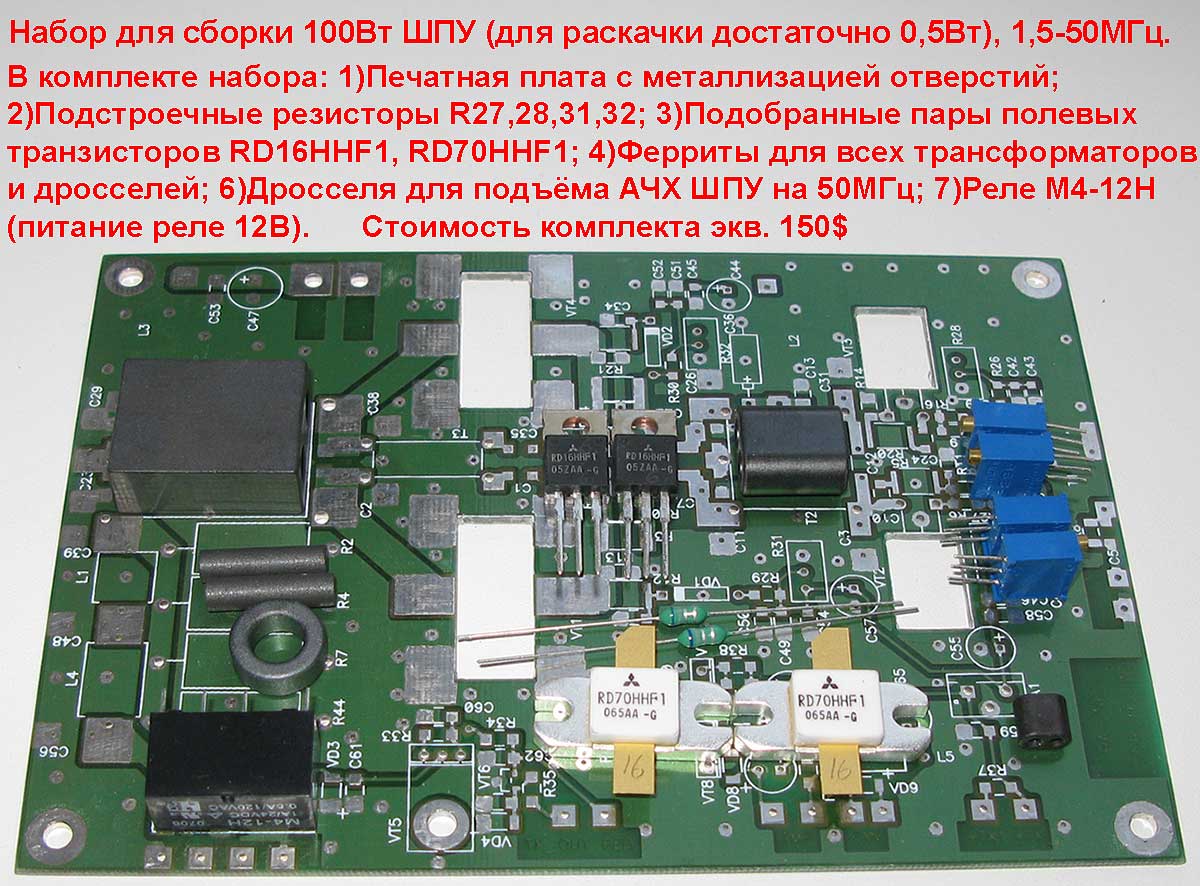

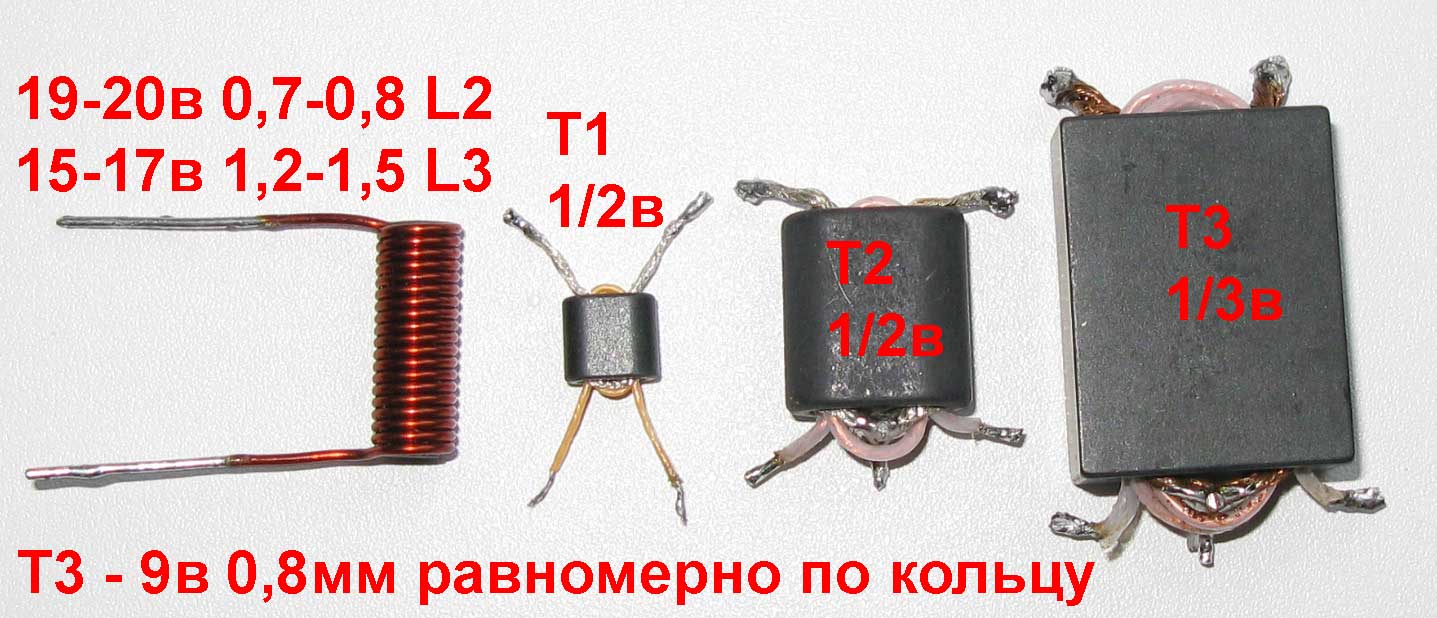

Вот такой комплект на сегодня для сборки ШПУ - см. ниже картинку. Т.е. все труднодоставаемые железки включены. Для заказчиков такого комплекта прилагается компакт-диск с фотками готового ШПУ максимального разрешения - там все номиналы будет видно по фото. Ну и помалу подготовится инфо подробностей по возникающим вопросам.
Инфо по предложениям оперативно на Доске объявлений <- нажать левым мышем.


Вложения:


_вариант-Т1.jpg [29.35 КБ]
Скачиваний: 2342

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Линейки транзисторных ШПУ.
СообщениеДобавлено: 28 сен 2009, 09:06
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Инфо в схемотехнику ШПУ на RD70.

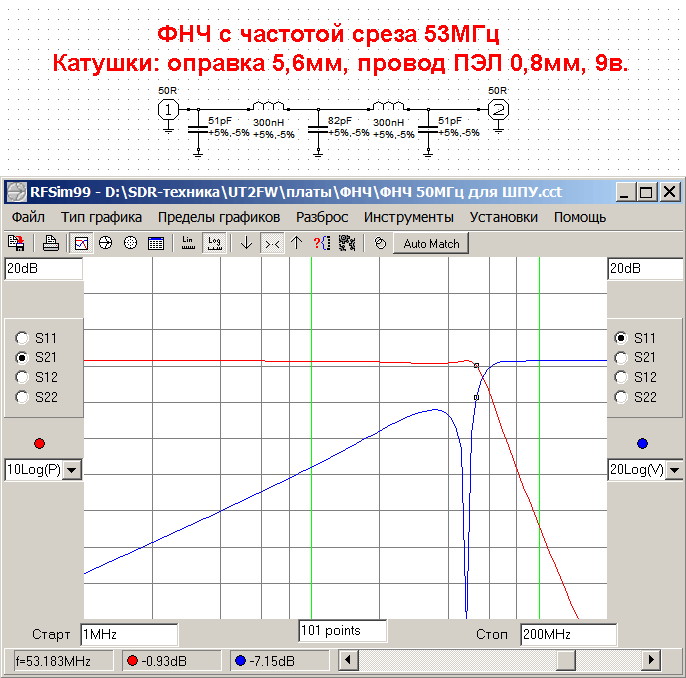

ФНЧ на выходе ШПУ с частотой среза 53МГц. Оправка диаметром 5,6мм (сверло), провод ПЭЛ 0,8мм, 9 витков. От платы катушки примерно на высоте диаметра.


Вложения:



_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
