Итоговая информация по теме изготовления ШПУ выкладывается на страничке сайта http://ut2fw.com/taxonomy/term/7 Т.к. кое-какие положительные сдвиги в освоении нового для меня "стиля сайтоваяния" наметились. Помалу уже делаю самостоятельные шаги и в этом направлении...

_________________
Aleksandr

На страничке (http://ut2fw.com/sites/default/files/im ... /-SDRm.jpg) изображен внешний вид транзисторного УМ, по всей видимости КВ. Где можно подсмотреть схему такого усилителя и его описалово?

_________________
Василий.

Если внимательно поглазеть на название файла картинки - то будет ясна принадлежность этого ШПУ. Как и докладывал ранее - техдока к той версии - её не будет.
Инфо в тему => http://forum.ut2fw.viewtopic.php?f=2&t=9&start=15 Читаем там конструкторские "пожелалки" и сразу натыкаемся на "грабли" - желание народа подать до 10Вт на вход подобного ШПУ. Докладываю - после подачи на вход такого ШПУ 10Вт - вы сразу же вспомните "незлым тихим словом" позывной UT2FW... Почему? Всё очччень просто - посчитайте сами сколько ваттов по идее должно появиться на выходе - обычно минимальное усиление 10 на каскад.

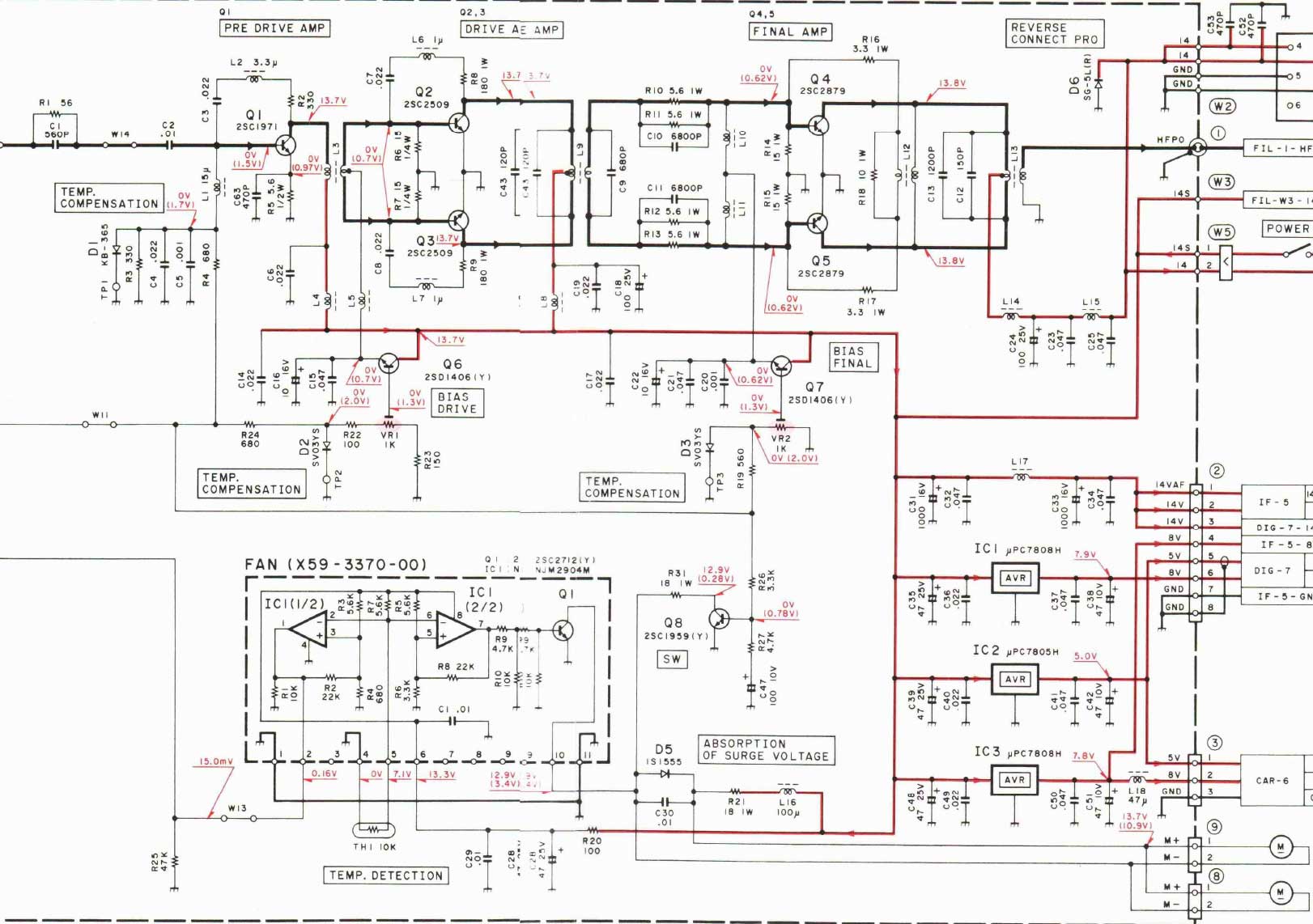

Посему - не желаю лишнего гемора себе любимому... Для пытливых - открываем сервис мануал на любого буржуина и копируем его схемотехнику - всё практически 1:1 в блоках Final Unit даже разных фирм. Для примера пару схем. Мне нравится как в кенвудах делают.

_________________
Aleksandr

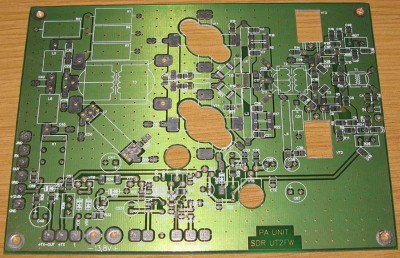

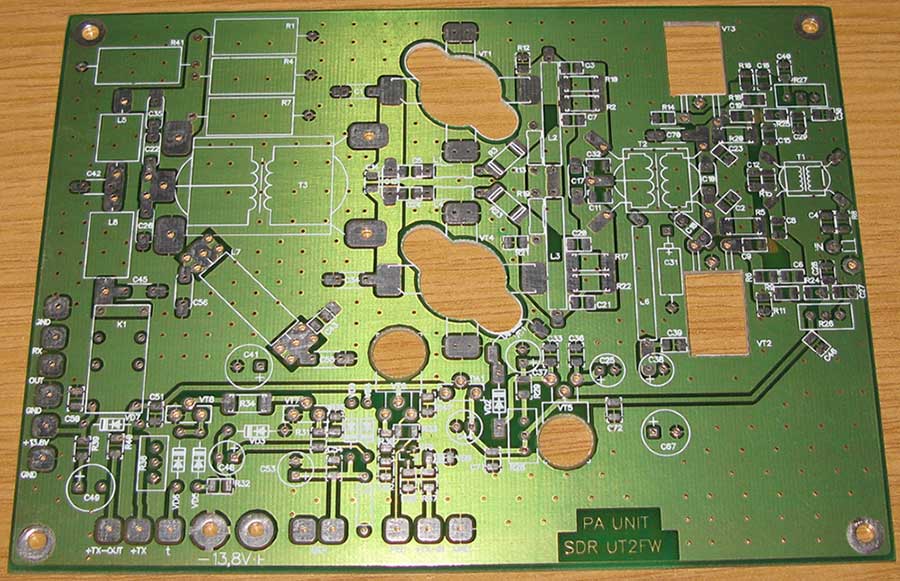

Возможно, с Божей помощью, удастся спаять "начистовую" и подготовить доку на 150Вт ШПУ - 2хMRF454+2RD16. Сама конструкция изготовлена и обкатана на "рукопашной" платке ещё зимой, весной были изготовлены заводские платы, но всё никак руки не доходят до изготовления "чистового" варианта.

_________________
Aleksandr

На сайт выложено инфо в тему плат ФНЧ - http://ut2fw.com/node/278

_________________
Aleksandr

Хочу поделится впечатлениями от комплекта для самостоятельной сборки УМ на RD70HHF. Опыт в конструировании подобных устройств имелся, Александр предоставляет достаточно полный комплект, с покупкой остальных компонентов проблем возникать не должно. Номиналы элементов схемы, полученные при моей настройке, - это не панацея при повторении. Ниже привожу схему где зачеркнуты элементы, которые были удалены, т.к. вызывали неустойчивую работу или уменьшение мощности. Элементы эти корректируемы и у разных конструкторов могут получится разные результаты. Например, подбор емкостей, корректирующих паразитную индуктивность обмоток трансформаторов, необходимо делать на самом высокочастотном диапазоне по максимуму мощности. Например С15 у меня получилась 240пф С38,С2 – 110пф. Дроссель L3 должен иметь индуктивность не менее 10-15мкГн, его я выполнил на кольце К20х10х8 проводом 1,5 мм. Конструкция выходного трансформатора Т4 неднократно описывалась, столкнувшись с отсутствием подходящих медных трубок для первичной обмотки, использовал мягкую медную фольгу. Ей с усилием оборачиваем подходящий по диаметру стержень( в моем случае гвоздь ), прокатываем по плоской поверхности и получаем медную трубочку с очень тонким швом, который нужно пропаять. От качества выполнения этого трансформатора зависит равномерность АЧХ усилителя и отдача на 50Мгц. Обмотку выполняем проводом МГТФ такого диаметра, чтобы не осталось свободного места в трубке после намотки всех витков. Трансформатор Т3 содержит 8 витков проводом 0,8 равномерно по кольцу. Сопротивления в затворных цепях R12 и R23 состоят из 2х по 47 ом мощностью по 1вт. В целом, усилитель получился очень устойчивым, при тщательном выполнении ШПТ отдает не менее ста ватт на всех диапазонах, для раскачки достаточно 0,5 ватт. Фото и осциллограммы выходного сигнала выложу через неделю, когда перенесу плату с тестового радиатора на стационарный. Однозначно рекомендую усилитель для повторения, качество печатной платы отличное, монтаж большеразмерных смд компонентов даже легче чем выводных, привлекательна также цена RD70 , - биполярники пока однозначно дороже. Ну и плюс вы получаете подобранные пары от UT2FW, - разброс у транзисторов в партии действительно велик. Вопросы по повторенной конструкции задавайте на форуме и в личку. С ув. Алексей UR3IQY

_________________
И только лишь человеческая глупость дает полное представление о бесконечности

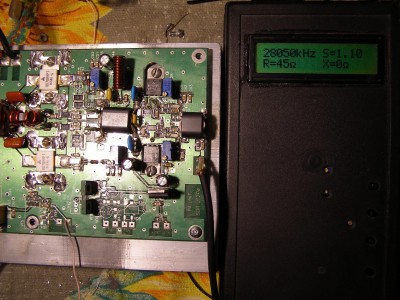

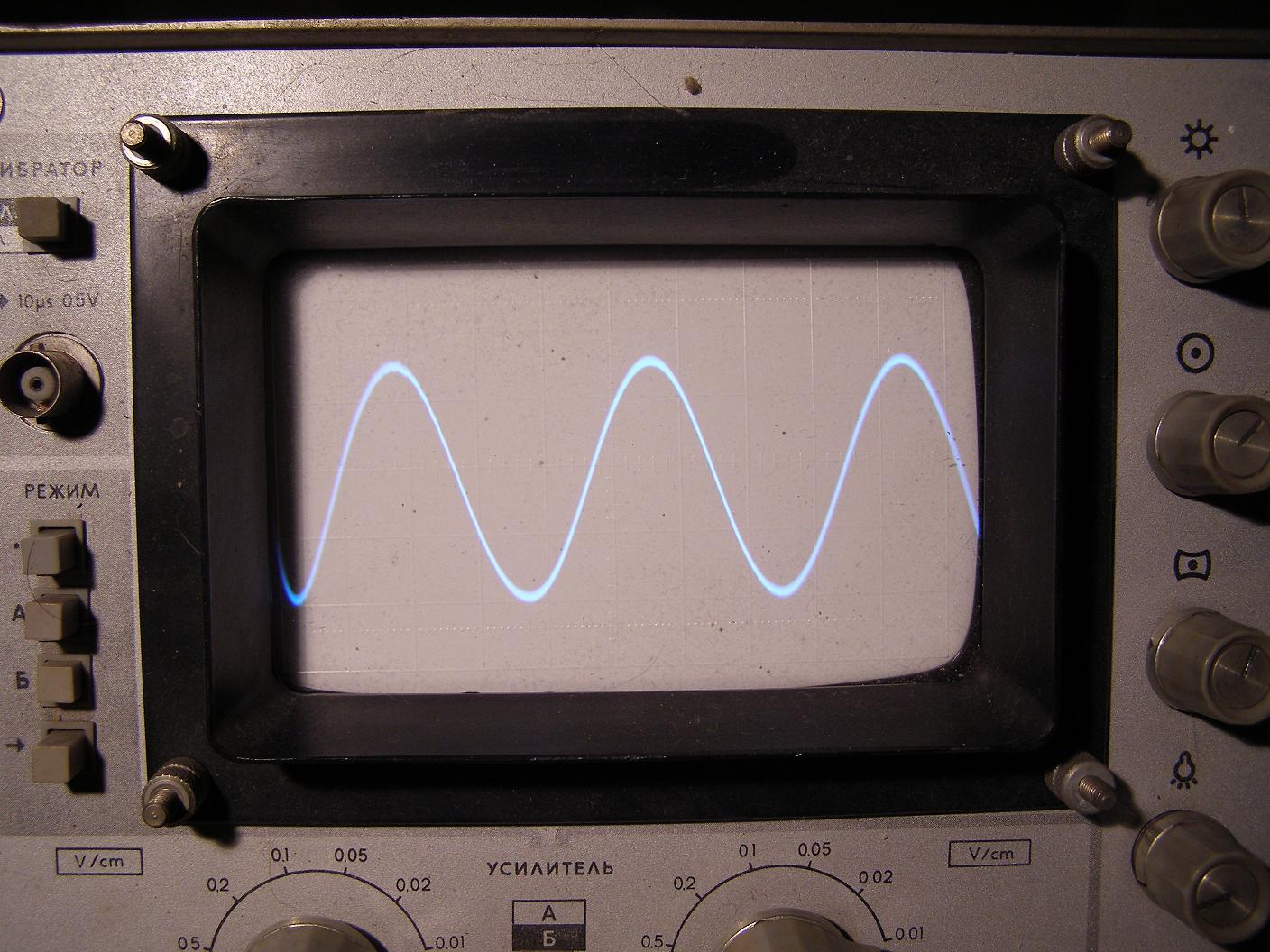

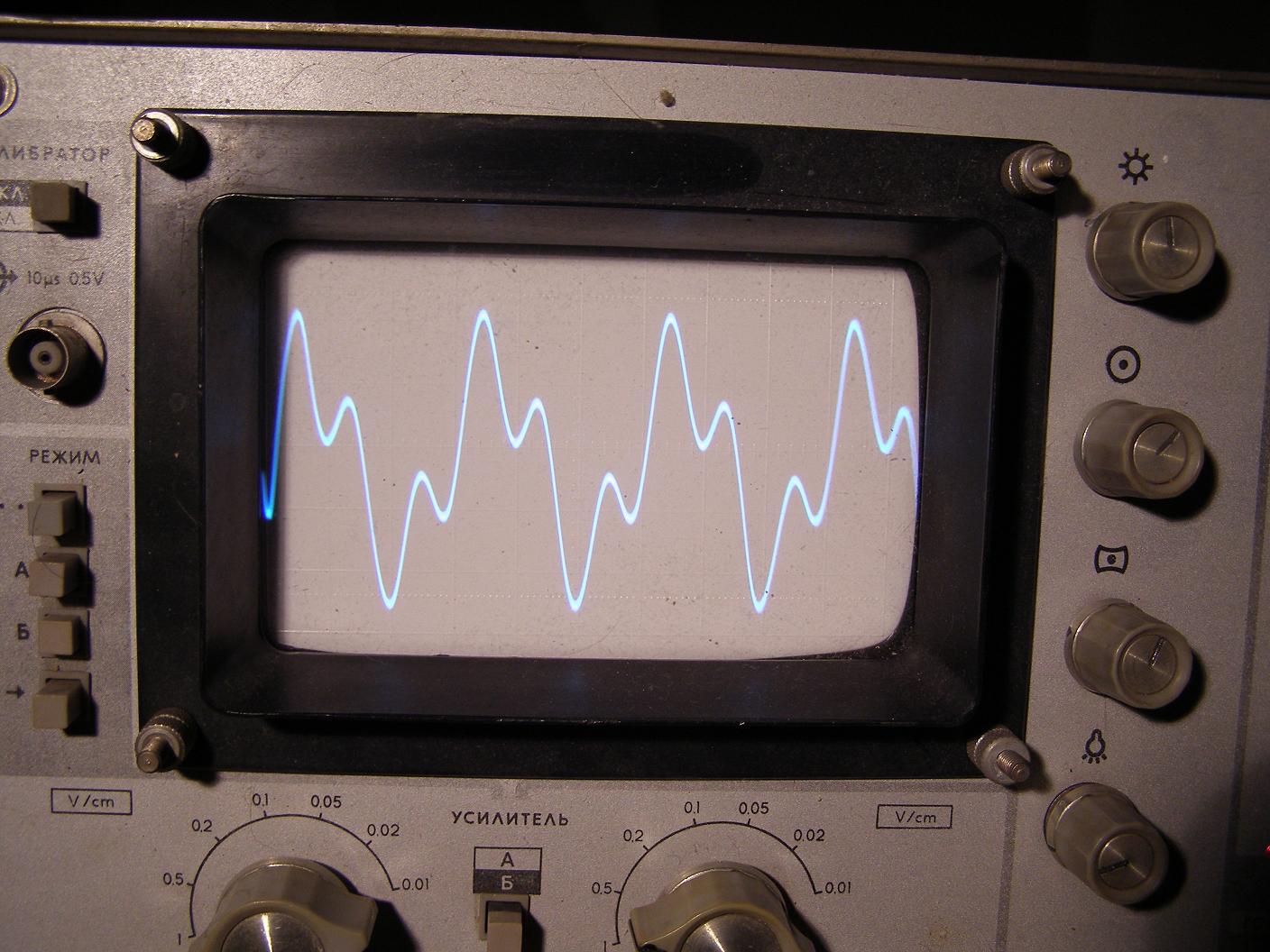

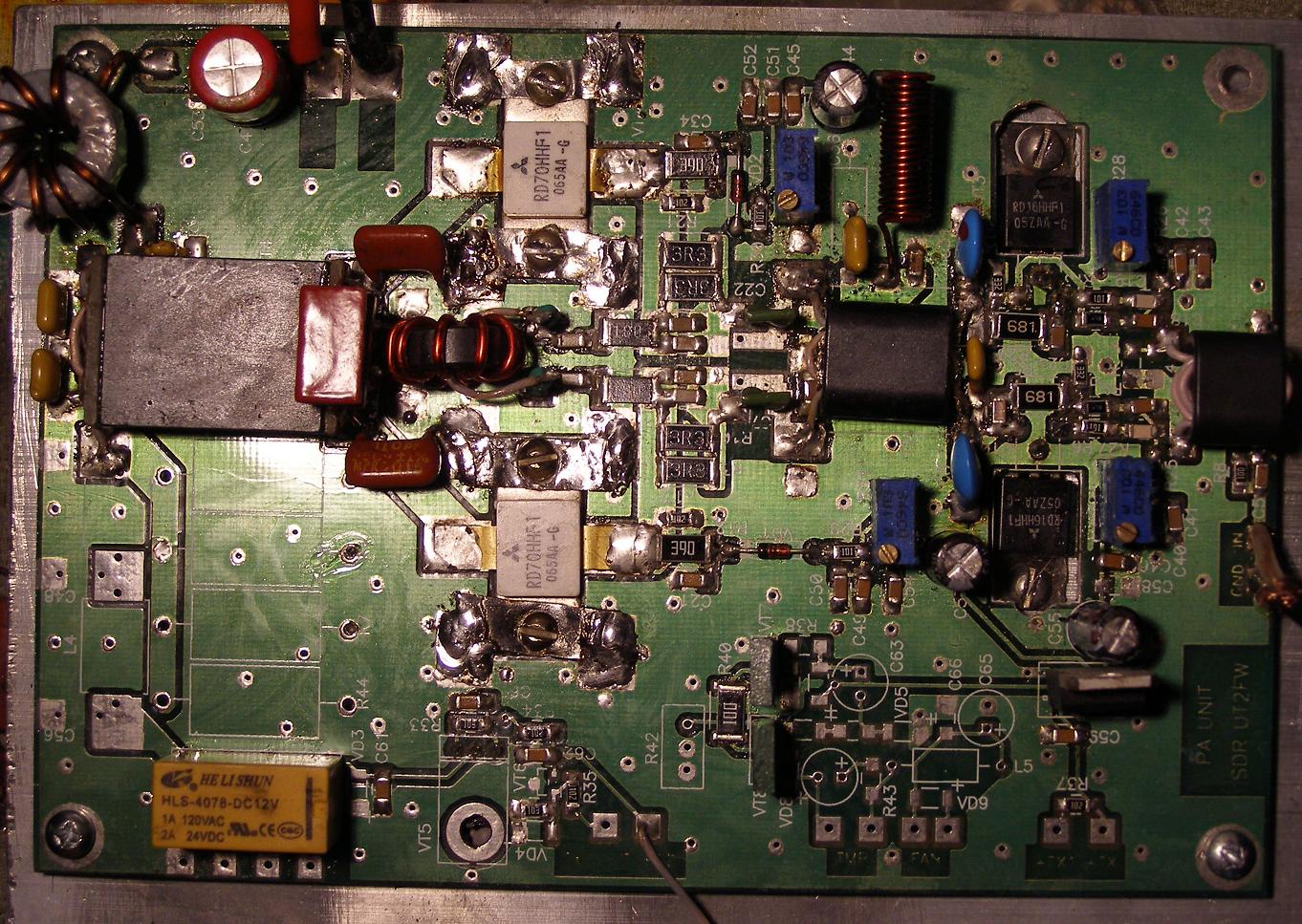

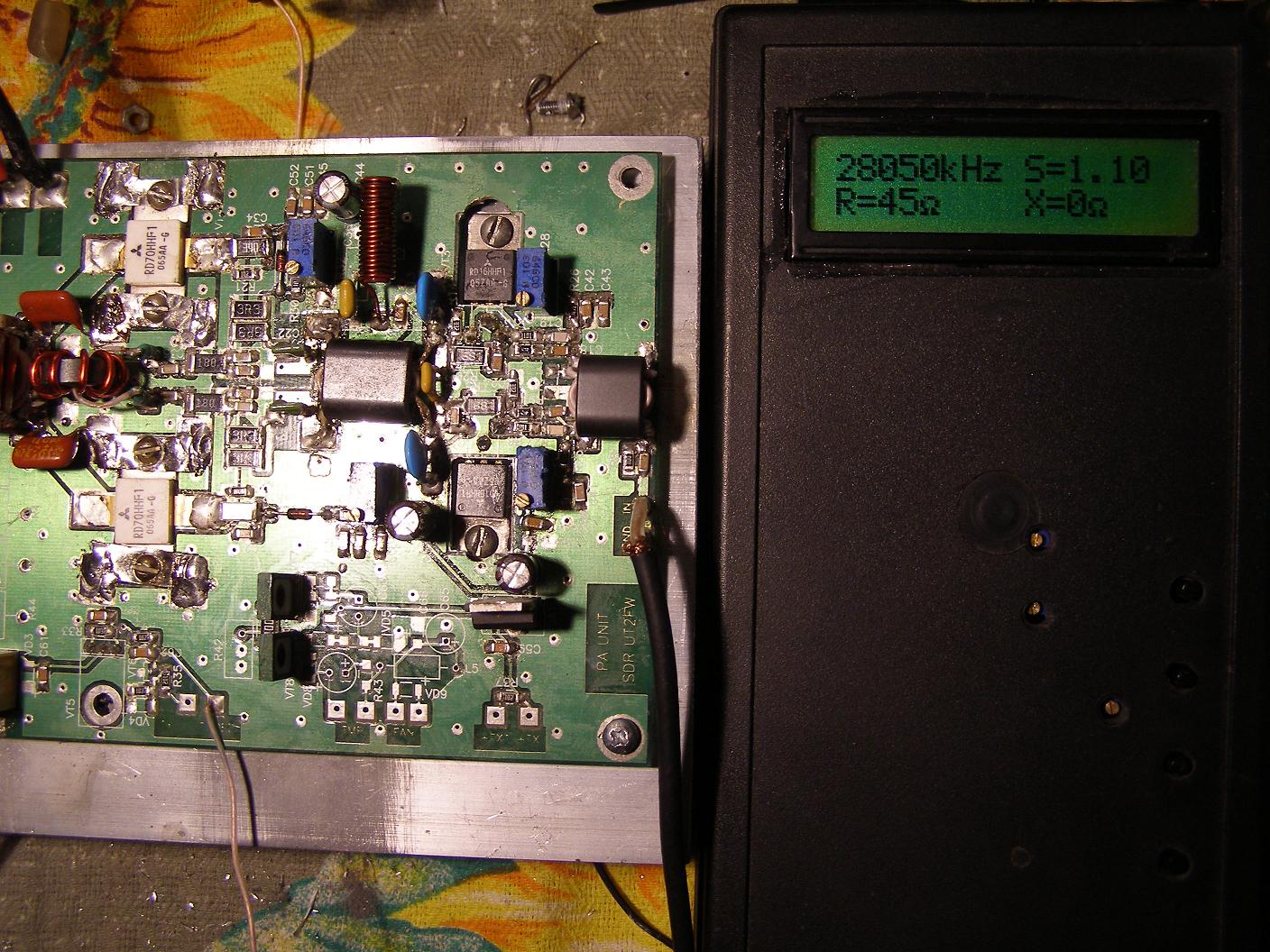

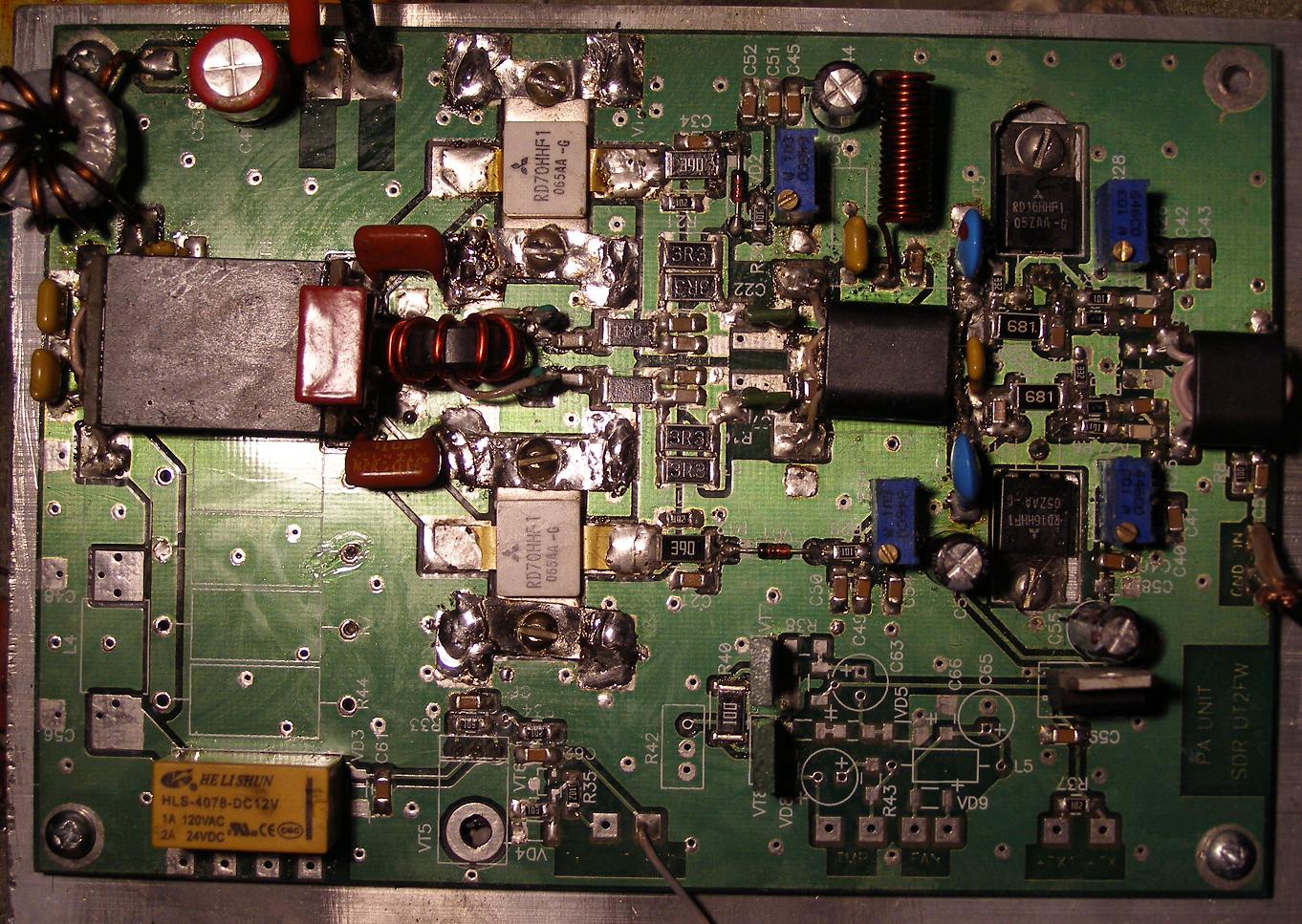

Немного фотографий на тему усилителя на RD70. Пардон за пайку и следы флюса, плата тестовая, много элементов в процессе настройки не раз перепаивались. По той же причине не запаяны резисторы "защиты от дурака" и термообдув. Входное сопротивление усилителя на всех диапазонах близко к 50ом, тот вариант входного трансформатора что на фото, имеет более неравномерную ачх, впоследствии был заменен на бинокль из набора UT2FW. Осциллограмма 1- частота 14МГц, подан синусоидальный сигнал уровнем 1в на вход усилителя, диапазонный ФНЧ на выходе отсутствует, полоса осциллографа 250 МГц. Наблюдаем искажение синусоиды из-за присутствия в основном сигнале гармоник. Осциллограмма 2- все то же , но с ФНЧ. Вывод- даже при подобранных транзисторах, применение фнч обязательно для усилителей с режимом выходного каскада АВ.Токи покоя выходного каскада по 400ма на транзистор, токи покоя драйвера на RD16 по 350ма на транзистор. Мощность при подаче 1в от ГСС достигает 45-50ватт на всех диапазонах, включая 50МГц. Измерено В7-26 на нагрузке 50ом.

Наконец-то дядя Саша совершил очередной "подвиг" - выложил инфо на сайт в тему ШПУ на 2хRD16HHF1. Кого эта тема интересует - поглазейте по ссылке =>> http://ut2fw.com/node/443 Проверьте на счёт очепяток.
Для страстно желающих сваять такое чудо - чуть позже выложу ценообразование по типу комплекта для пайки ШПУ на 2хRD70HHF1.

_________________
Aleksandr

Александр, привет!
Почитал статейку, все доходчиво написано. Грубых опечаток вроде не заметил. Сам собираюсь делать усилители на транзисторах этих типов, поэтому к тебе вопрос, как к человеку уже достаточно много позанимавшемуся этими транзисторами: нужна ли какая-либо температурная стабилизация для этих транзисторов? На биполярных транзисторах без этого не обойтись. Правда мой вопрос может быть и лишний, т.к. на твоих фото таких цепей не наблюдаю, но все же хотелось бы услышать твои практические советы.
Успехов! Юрий.

Каково ценообразование на настроенный ШПУ 35вт .
С уважением

По термостабилизации. Не стал её вводить. К этому решению подтолкнула лабработа и анализ промышленных схем на этих транзисторах. Лабработа - для меня непонятный факт - при нагреве ток растёт - считай тоже самое, что и у биполярных транзисторов. Но в реалии - открутил транзисторы от радиатора - подал сигнал - при прогреве моща падает - так как и "положено" у полевиков - очевидное-невероятное, аднака...
По ценообразованию готовых ШПУ - как-то эту тему не рассмативал. Дешевле 75$ вряд ли удастся выкрутиться.

_________________
Aleksandr

Подскажите по RD16.
на картинках готовых ШПУ 35вт, присутствуют 5 SMD резисторов.
2-10к защита от дурака.необозначенные на схеме.
3- обратная связь R10,R15,R16.
какой типоразмер они имеют??

И вопрос по настройке токов покоя.
настраивая ток покоя у VT2, в цепи коллектора подстраиваем необходимые значения, это понятно.
А как измерить ток покоя у двух, у VT5 и VT6 ? в какой части схемы, воткнуть изм.прибор ?
(Токи покоя выставлены по 0,5А на транзистор)
Громко непинайте , читал массу информации, но детальной инструкции, по этому вопросу несмог найти.
Пимогите разобраться

Типоразмер 2512.
Как выставить ток покоя у двух транзисторов? Арифметику помним? 0,5+0,5 сколько будет?
Т.е. откручиваем в "ноль" общий ток, затем крутим один подстроечник - накручиваем до 0,5А. Затем докручиваем вторым до общего тока 0,5А+0,5А...

_________________
Aleksandr

Такой принцип относится именно к Вашему ШПУ, или ковсем ШПУ собранных по двухтактной схеме.?
А косательно Вашей схемы на 2хКТ965 (50вт), общий ток выставляется одним подстроечником, по 200-250ма на транзистор, т.е. общий ток покоя вых.транзисторов должен быть в пределах 400-500ма

Если в каждом плече двухтактного усилителя своя регулировка тока, конечно такая методика подходит. Если регулятор один на два плеча, то одинаковые токи в них будут при условии что транзисторы одинаковые. Если посмотреть схемотехнику усилителей на биполярных транзисторах, то там в подавляющем большинстве случаев один регулятор на оба плеча, и не чего страшного, все работает.
Юрий.
