Очень часты вопросы по согласованию антенн, усилителей с антеннами, линий питания и тому подобных тем. Посему отдельным топиком.
Из сегодняшней переписки -

P.S. Смотрел вашу интересную статью по согласующим устройствам. Спасибо, очень познавательно, полезно и интересно. Позволю себе выразить дилетантскую мысль - возможно ошибочную. "Главный недостаток схемы П-контура – это потребность в КПЕ с достаточно большой максимальной ёмкостью, что меня наводит на мысль, почему и не применяются такие схемы в автоматических тюнерах импортных трансиверов – достаточно лишь поглазеть на стоимости КПЕ с малой и большой ёмкостью." А что мешает набрать батарею конденсаторов постоянных и через релюшки или галетник включать дискретно, гуляя КПЕ в нужных границах общей ёмкости. Если Вас не затруднит, просьба написать, что Вы об этом думаете.

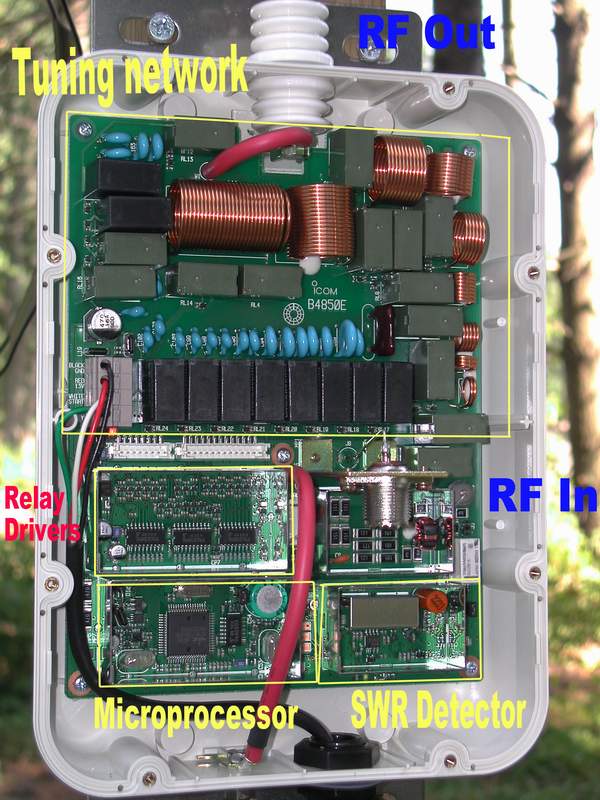

Набрать "батарею кондёров" - абсолютно не "ноу-хау" - все автоматические тюнеры (дешёвые) так изготовлены. См. ниже фото внутренностей одного из них. Не думаю, что количества переключений галетного переключателя будет достаточно для этой цели. Ну, если это не какой-нибудь "супергалетник" с большим количеством положений. А вот вариант с переключением релюшками - вполне подходит. Вопрос только - как ими управлять потом.


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 11 авг 2011, 16:10
Не в сети

Зарегистрирован: 11 авг 2011, 16:04
Сообщения: 2
Позывной: нет
Имя: Александр
Много лет назат мне надо было одним галетником на два направлени переключать напряжения и их индикацию на "инках". Пришлось зажигать нужные цифры, включая их комбинацию через диоды, такую себе матрицу. Наверное так и с релюшками можно справиться.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 12 авг 2011, 11:05
Не в сети

Зарегистрирован: 11 авг 2011, 16:04
Сообщения: 2
Позывной: нет
Имя: Александр
P.S. Для охвата всего диапазона изменения ёмкости достаточно максимальную делить на два до получения емкости КПЕ. Это и будет нужное количество постоянных конденсаторов, диодов и релюшек.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 19 янв 2012, 15:36
Не в сети
Присоединившийся

Зарегистрирован: 19 дек 2010, 14:56
Сообщения: 6
Позывной: rz6yu
Имя: pavel
Задумал изготовить ксв-метр как в согласующем устройстве (ut2fw), а вот печатку сделать затрудняюсь.Где можно качнуть рисунок?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 19 янв 2012, 22:09
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Да там той платки... 88)
Сесть и за 15 минут вырезать ножичком те пятачки... Если лень самоделковать - можно выйти на RA6LMP и у него чистую, а может уже и готовую такую платку приобрести. Он изготавливает такие СУ.

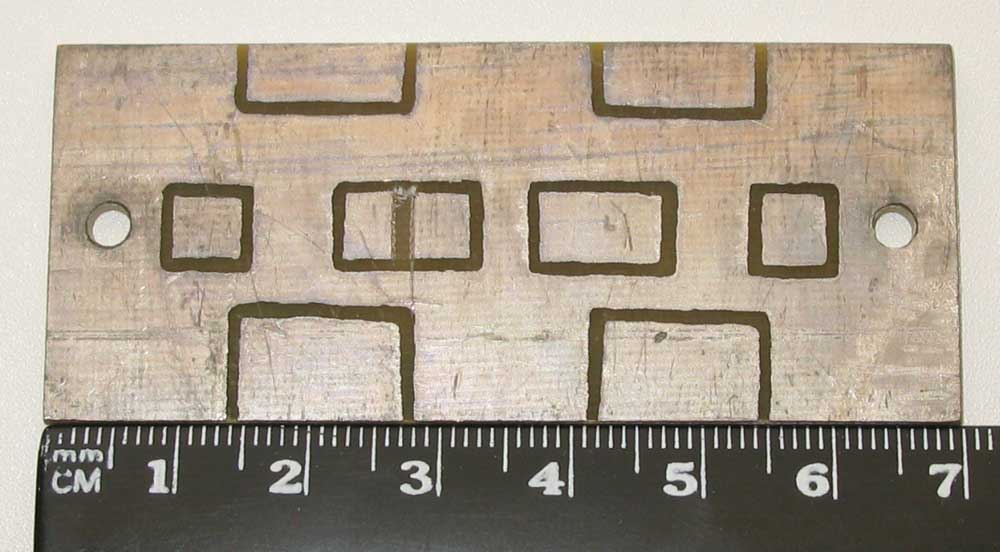

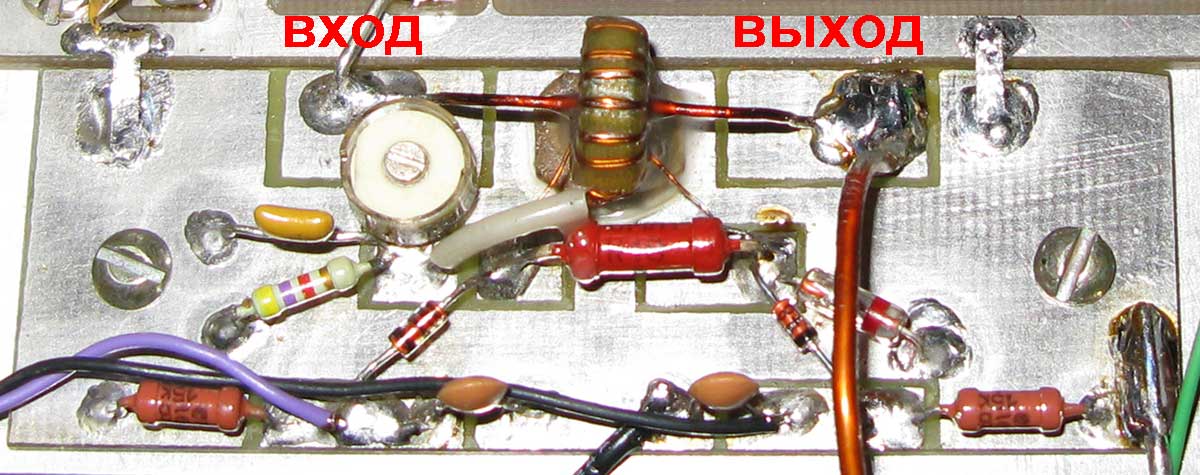

Фотки для самостоятельного изготовления - см. ниже.


Вложения:



_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 20 янв 2012, 08:15
Не в сети
Старший паяльщик
Аватара пользователя

Зарегистрирован: 15 окт 2008, 15:42
Сообщения: 125
А ежели смд компонентики туда пристроить, будет ещё меньше ;-)


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 28 фев 2012, 20:17
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

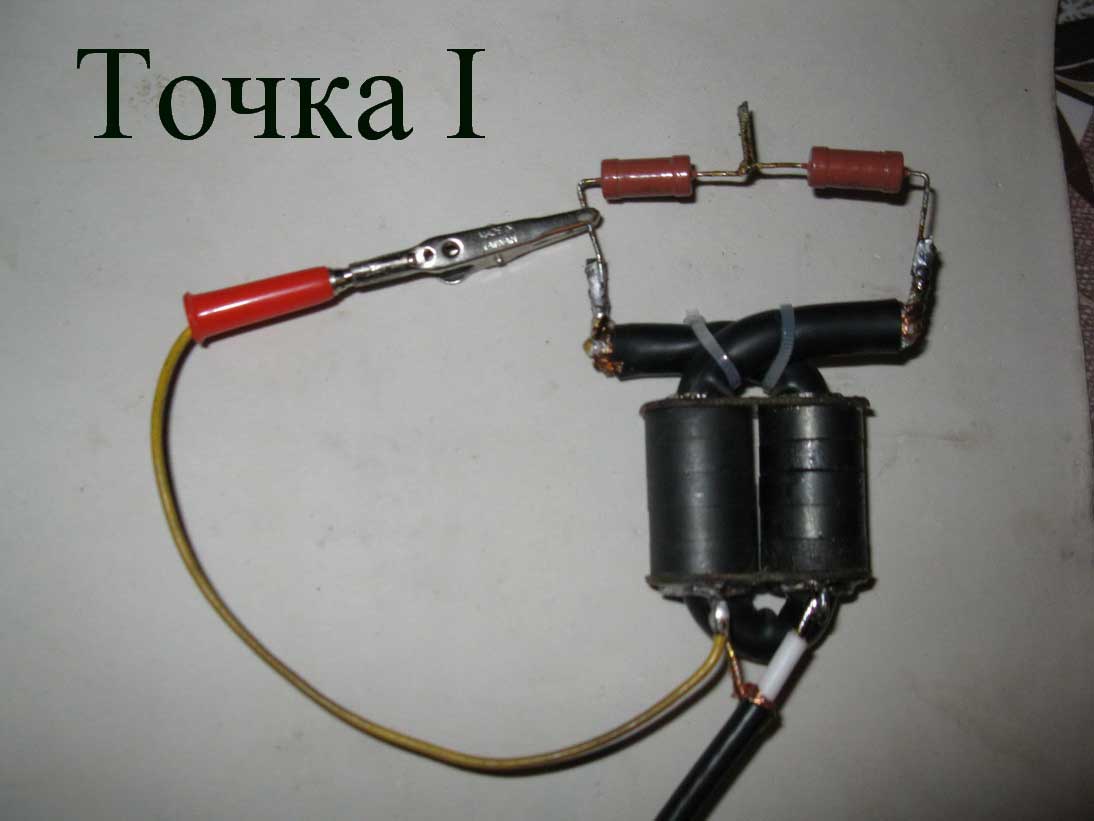

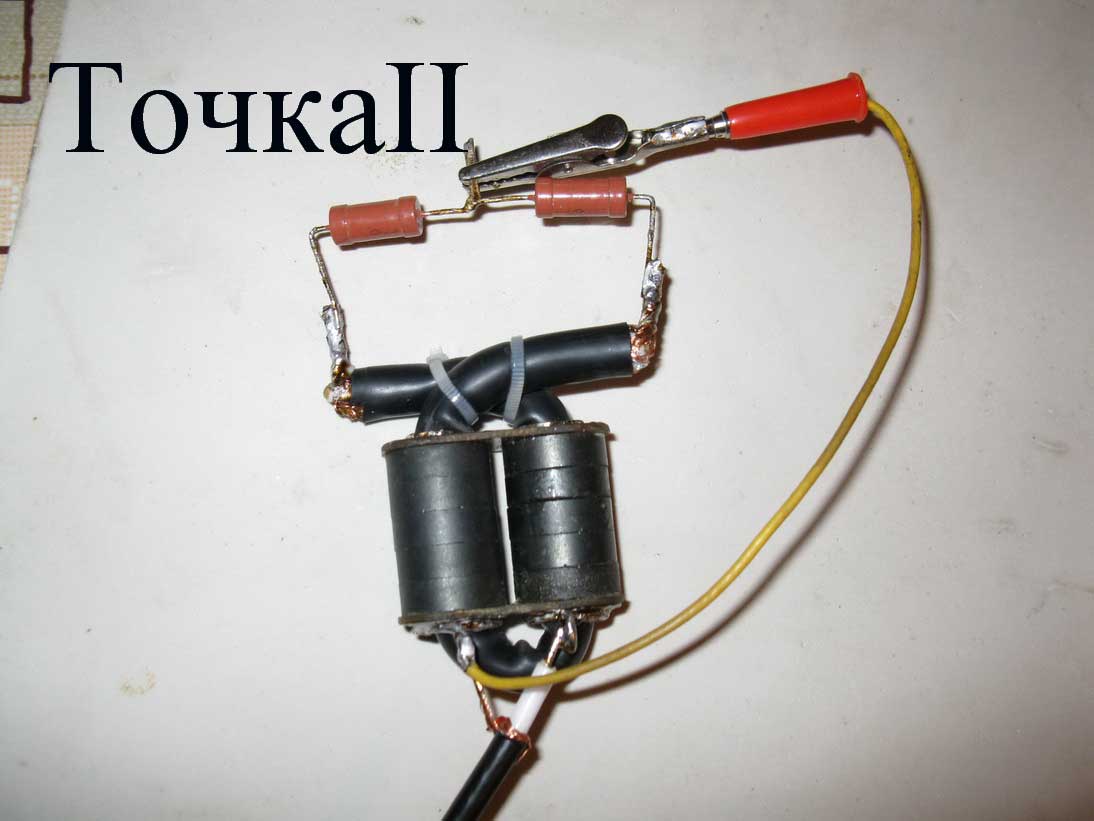

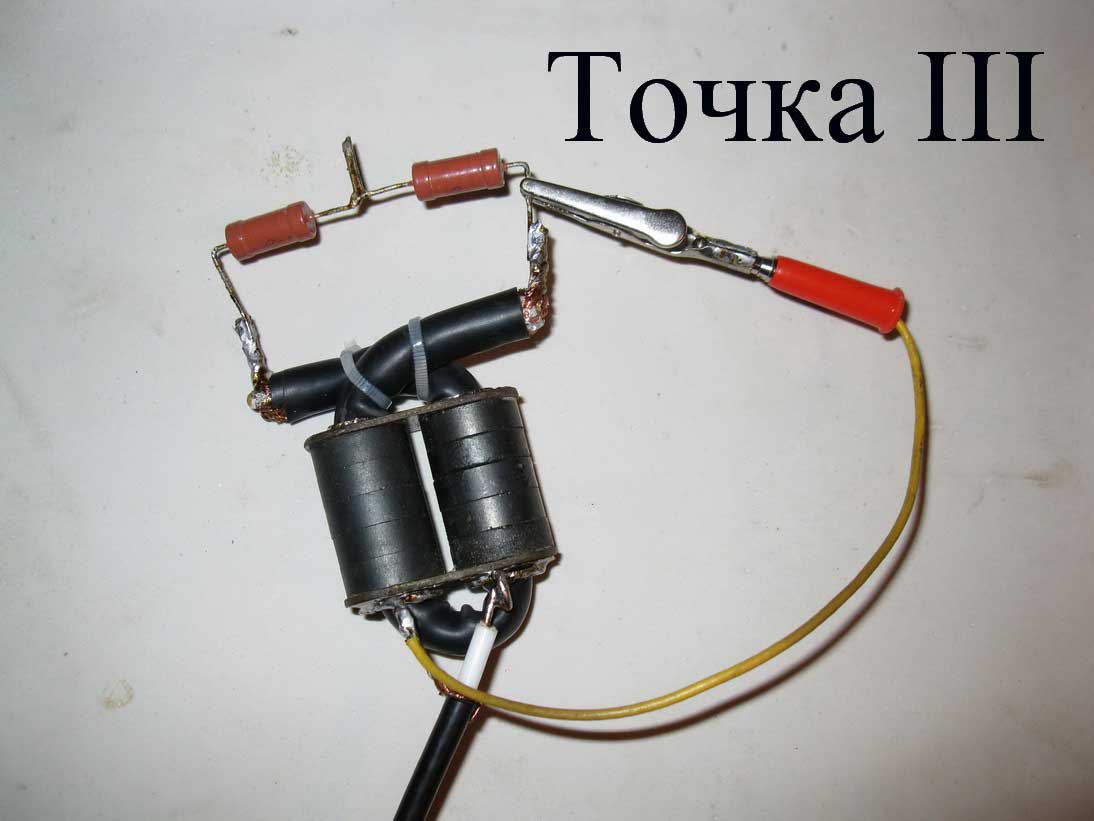

В тему симметрирования антенны. Информация от одного из пользователей DN-AA - Андрея UU4JDP. Текст описания в архиве + фото трансформатора.


Вложения:



Simmetria.rar [7.93 КБ]
Скачиваний: 902

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 05 апр 2012, 14:50
Не в сети

Зарегистрирован: 05 апр 2012, 14:20
Сообщения: 2
Позывной: НЕТ
Имя: Сергей
Цитата:
А вот вариант с переключением релюшками - вполне подходит. Вопрос только - как ими управлять потом.

Управлять через гальванически развязаный интерфейс RS485. В программе синтезатора дописать соответствующий софт с помощю которого можно например кроме функций согласования добавить контроль превышения лимита по КСВ и запрещать работать на передачу трансиверу пока безобразие не будет устранено, а если добавить к нему еще и коммутатор антенн, то ему вообще цены не будет. Естественно устройству необходимо удаленное питание, но это тоже можно решить. Это было-бы отличное автоматическое согласующее устройство к Дунаю.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 05 июл 2012, 15:31
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
1485 писал(а):
Добрый день. Чего то не получилось добавить сообщение в форум, возможно премодерирование стоит. С Вашего позволения спрошу тут.
Приобрел готовое СУ, при этом "скурил" раза три инструкцию 4 листа комплекте. Но вопрос так и остался. Как толком, пользоваться встроенным КСВ- метром?
И в каком положении должен находится переменник LEVEL? Заранее благодарен за ответ.
Сообщение в форум пишутся легко... даже спам-роботам иногда это удаётся... 8(
По КСВ-метру - как пользоваться? - тумблер в одну сторону - "прямая", тумблер в обратную - "отражёнка" - как там ещё и чего пользовать то? |)
Переменник LEVEL в положении максимального отклонения вправо стрелки "прямая" при полной подаваемой мощности на эквивалент нагрузки 50Ом.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 08 июл 2012, 19:03
Не в сети

Зарегистрирован: 05 июл 2012, 10:19
Сообщения: 1
Позывной: ew1la
Имя: Андрей
UT2FW писал(а):
Сообщение в форум пишутся легко... даже спам-роботам иногда это удаётся...

Собщение похоже не проходило, т.к писал со смартфона, что не совсем удобно.

UT2FW писал(а):
По КСВ-метру - как пользоваться? - тумблер в одну сторону - "прямая", тумблер в обратную - "отражёнка" - как там ещё и чего пользовать то?

Все понял ^ok^ . Спросил на всякий случай.
За часик сварганил ro-15 нагрузочку из 24 резисторов 1,2 кОм.
Теперь, пошел тестить основательно!


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 02 дек 2012, 18:51
Не в сети
Старший паяльщик
Аватара пользователя

Зарегистрирован: 15 окт 2008, 15:42
Сообщения: 125
Всем привет! Выкладываю инфо по лабработе на тему симметрирования-трансформирования. Начало было в ветке по сдр-ке, но плавно перетекла сюда.

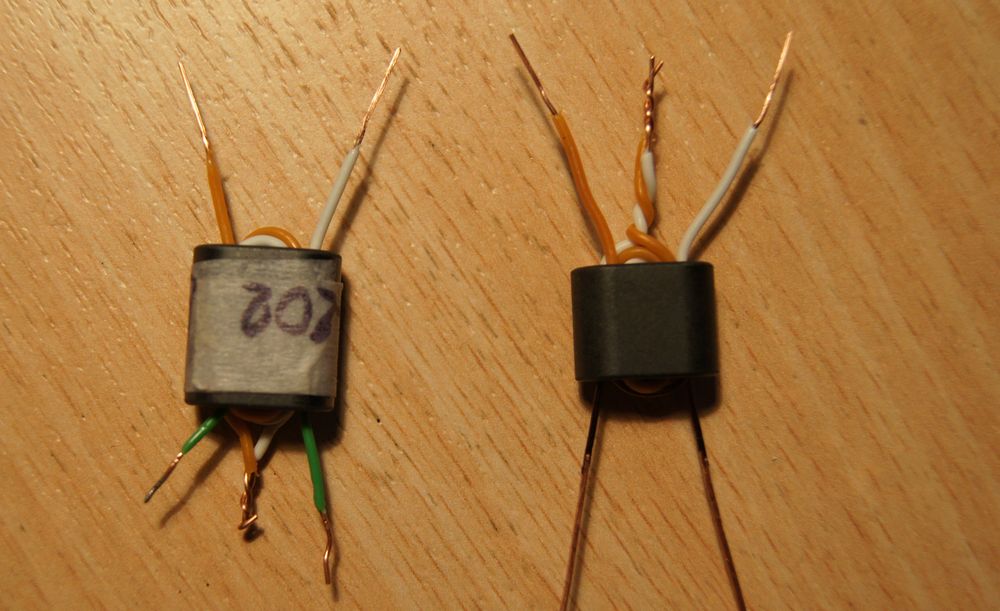

На фото 2 бинокля.
Тот что слева это трансформатор 1:2 первичная обмотка 2витка, вторичка 2 обмотки по 1.5 витка.
На трансформаторе, который справа 1:4 это 3 обмотки по 2 витка. Вторичка это соединение начала и конца обмоток.
Пробывал делать и 3 витка и 1- всё работает.


Вложения:

Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 13 дек 2012, 11:42
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Из переписки -

Хочу изготовить СУ по вашей схеме. Есть вопрос по КСВ-метру: Вами применено кольцо 1000НН с внешним диаметром 10 мм. Можно ли использовать ферритовое колько установленное на материнских платах ПК? С уважением Дмитрий UN7CDM

Можно применить любое не намагниченное ферритовое кольцо проницаемостью 400-2000. Требование - провод обмоток не должен замыкать на феррит - некоторые ферриты проводящи. Если получите "завал" показаний на краях (или одном краю) рабочих частот - неподходящая проницаемость.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 14 дек 2012, 15:21
Не в сети
Частый посетитель

Зарегистрирован: 09 апр 2008, 15:46
Сообщения: 17
Откуда: Донецк
Не пойдет кольцо от материнской платы - там прессованное порошковое железо под слоем эмали. Ферриты не встречал

_________________
И только лишь человеческая глупость дает полное представление о бесконечности


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 17 ноя 2013, 21:51
Не в сети
Присоединившийся

Зарегистрирован: 17 ноя 2013, 21:27
Сообщения: 7
Позывной: U
Имя: Александр
Доброго времени суток. Подскажите, для увеличения чувствительности КСВ метра, можно увеличить количество витков трансформатора или есть еще какие то способы? Хотелось бы чтобы позволял мерять при 1-5 Вт мощности.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 18 ноя 2013, 17:12
Не в сети
Младший паяльщик
Аватара пользователя

Зарегистрирован: 30 май 2013, 08:36
Сообщения: 74
Позывной: R7ND
Имя: Aleksandr
Увеличение количества витков добавит "чувствительности", но и ухудшит частотные свойства (широкополосность) за счёт большей паразитной ёмкости-индуктивности обмоток. Посему оптимальнее два варианта: 1.Применение головки с максимальной чувствительностью - на 50мкА, 2.Введение простейших усилителей.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
