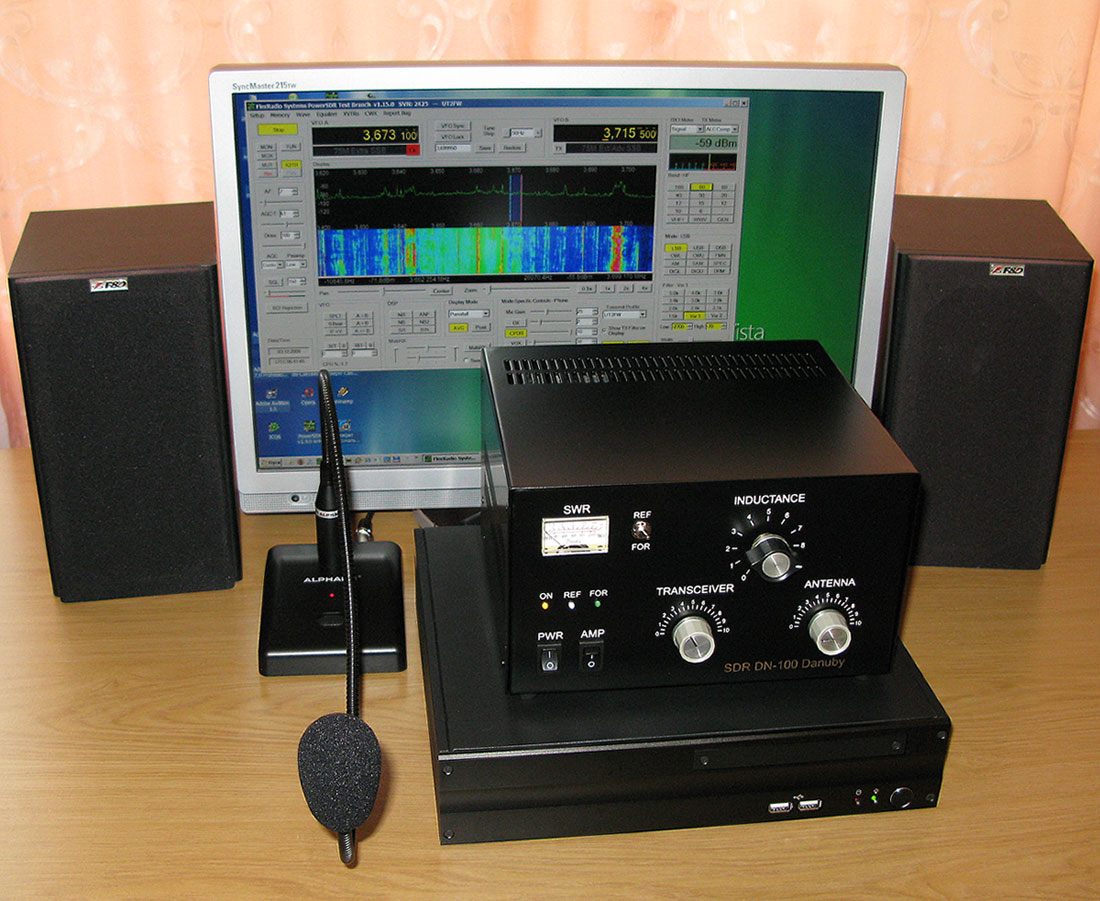

Комплект SDR техники.
SDR DN-100 - 100Вт на КВ, ручной тюнер для передатчика, перестраиваемый преселектор для приёмника. Звуковая карта - дабы исключить лишние проблемы - "клон" Delta-44. Посему этот комплект SDR техники полностью совместим с любым софтом PowerSDR. PC- двухядерный процессор 1,6ГГц, память 2ГБ, хард 160ГБ, дополнительная встроенная звуковая карта. Питание 12В.
На фото комплект с обычным 21" монитором. Если применить современный монитор с питанием от 12В - весь комплект можно запитать от одного источника напряжением 13,8В.


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 03 дек 2008, 12:29
Не в сети
Полноправный участник
Аватара пользователя

Зарегистрирован: 25 янв 2008, 23:51
Сообщения: 39
Откуда: Украина, Донбасс
дядя Саша, приветсвую!
Хотелось-бы узнать, в какую копеечку Вам вылился такой комплект:
1) SDR DN-100 + CУ + КСВ метр - найдём цену на вашем сайте
2) Клон Delta-44 - ?
3) Микрофон - ?
4) БП 12в - ?
5) системный блок "мини-бикини" - ???
6) монитор и колонки - не принципиально.

Ну и на последок: какую марку аудио кабелей вы применяете для соединения SDR и зв. карты.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 03 дек 2008, 13:24
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238
Дядя Саша, привет!
Не мог бы ты показать внутренности этого компьютерного блока?
И еще личное: я пару дней назад посылал тебе мейл, от мейлера пришло сообщение что произошла задержка сообщения. Если ты ничего от меня не получал, сообщи, и я повторю это послание.
Юрий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 04 дек 2008, 10:14
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

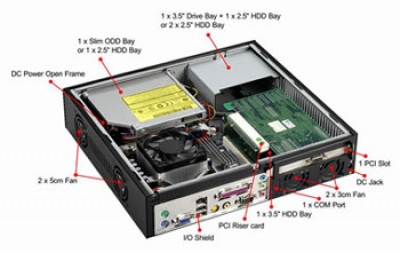

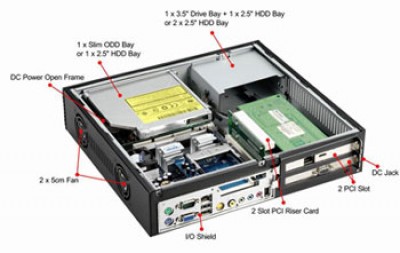

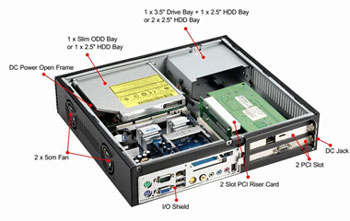

В тему фото такого типа корпусов.
На сегодня выбор достаточно широк, напряг только в том, что забугорные поставщики предлагают количества от сотни и более. Учитывая полный папандос с курсом гривна\бакс - наши фирмы в своём большинстве залегли сейчас на дно и ничего не ввозят.
Мыло получил - всё ОК.

По теме стоимости отдельных комплектующих - ранее всю "поднаготную" в эту тему докладывал - смотрите здесь же на форуме.
В тему общей стоимости комплекта, вот попалось из свеженьких -

МЕНЯЮ "Комплект SDR+компьютер"
SDR радио Киевского производства 10W, в изящном корпусе +
транзисторный усилитель 150W + Delta66 + P4 системный блок + LCD 17`
монитор. Программное обеспечение установлено и весь комплект
функционирует великолепно. В связи с отъездом в длительную
командировку обменяю на IC-756proII, TS-2000 или Ваши варианты.
Звонить по телефону до 21MSK Все подробности обсудим Tел: +7 916
712-77-97
г.Подольск Александр Васильевич
Цена: твердая руб.
Email: rz3fe@bk.ru
Подробнее: http://www.qrz.ru/do/detail/66712


Свой комплект пока не просчитывал, но могу доложить, что первому заказавшему будет скидка. По первым грубым прикидкам, конечно будет дешевле, нежели предлагает Васильевич обмен.


Вложения:



_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 06 дек 2008, 00:29
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Отвечаю на заданные вопросы.
Материнка - INTEL D945GCLF2 945GC/ICH7, CPU Dual Atom, FSB533, 1*DDR2 667, 1*PCI, 2*SATA2+1*133, 8*USB2.0, video Intel GMA950, Audio 6CH, LAN 100Mbit, mini-ITX, 2*PS/2, LPT, COM
Звуковая для SDR-а - полный "клон" Delta-44.
В связи с тем, что в этом мини системном блоке две звуковые карты - можно встроенную карту использовать под любые другие дополнительные цели. Например, микрофон ЕТР-280 использовать для "блатного" SSB сигнала (подсоединяем напрямую к "Дельте"), а гарнитуру (для работы в тестах) подключаем к встроенной звуковой.

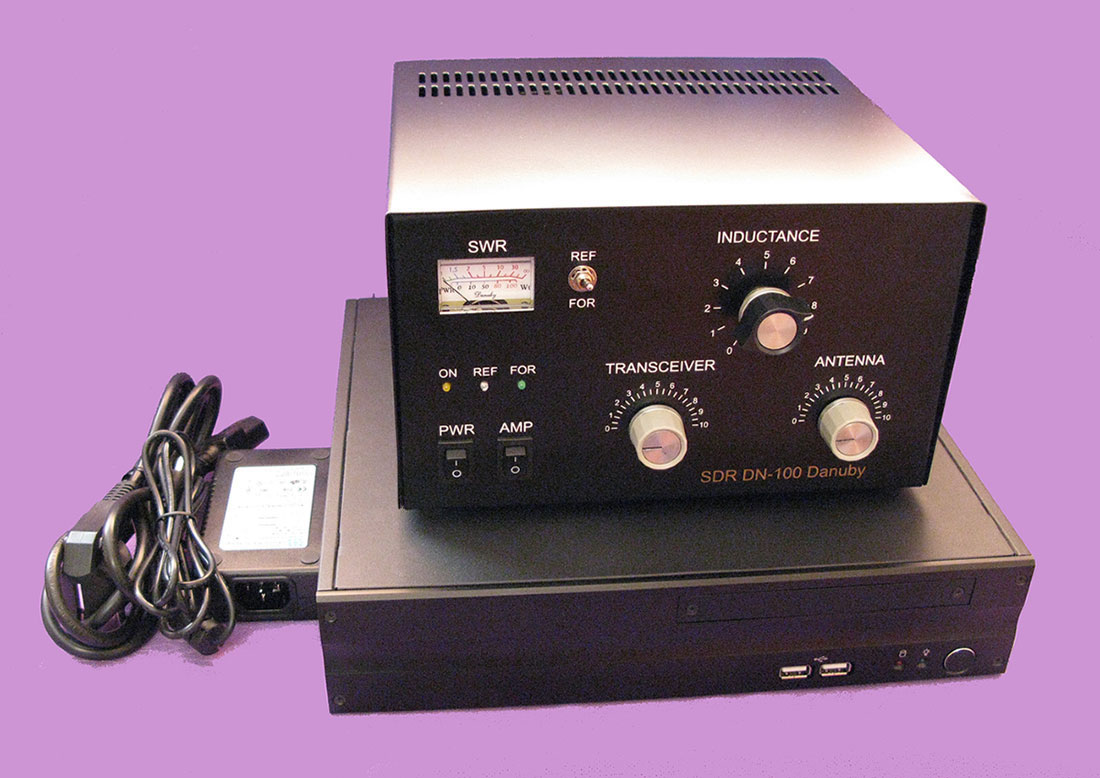

РС можно питать от 220В через внешний преобразователь РАА060F - OUTPUT 12,0V 5A, который входит в комплект или от любого иного источника с аналогичными параметрами.
В комплекте корпуса РС: блок питания внутренний 100Вт; внешний адаптер 220-12В , 12В 5А; райзер на 2 pci карты; переходник под ноутбучный привод; крепление настенное; шлейфы.
Настенное крепление - что это такое? Два уголка с отверстиями - прикручиваются с обеих сторон корпуса - получаем "крылья" с отверстиями с боков корпуса - РС можно прикрутить хоть снизу к крышке стола, хоть сбоку, хоть "на потолке". :wink:
Достаточно ли мощности компа для работы CW? Идём сюда и читаем - http://www.ut2fw.com/phpBB2/viewtopic.p ... c&start=90 пост от 5 окт.
"А вот такой-то и такой-то НАМ вот в том-то форуме сказал, что - CW и DIGI большая (до 2-3х секунд) задержка с началом передачи сигнала и рваный сигнал CW" - не связано ли это с тем, что если слабый процессор (меньше 2,2Ггц), то идет задержка CW сигнала?" По этим видам излучения дядя Саша не является фанатом - посему рекомендую поменьше "изучать пустоблудие" по форумам от народа, который СДРы юзает по картинкам из интернета. А внимательно изучать мануал оператора от Флексов для SDR-1000.
По теме ВЧ наводок на микрофон ЕТР-280 - разбираем коробочку и припаиваем Сбл по 1000пф на шнурки от микрофона к плате и от платы на шнурок. Это так называемая "классика", которая обязательна при применении электретных микрофонов.

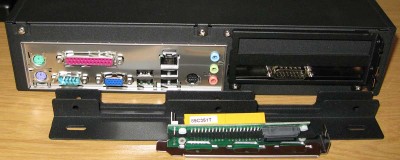

На фото вид сзади корпуса и вид корпуса с прикрученными "крыльями".


Вложения:

7s.jpg [5.77 КБ]
Скачиваний: 5014

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 06 дек 2008, 10:32
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
US6IQL писал(а):
дядя Саша, приветсвую!
Хотелось-бы узнать, в какую копеечку Вам вылился такой комплект:
1) SDR DN-100 + CУ + КСВ метр - найдём цену на вашем сайте
2) Клон Delta-44 - ?
3) Микрофон - ?
4) БП 12в - ?
5) системный блок "мини-бикини" - ???
6) монитор и колонки - не принципиально.
Ну и на последок: какую марку аудио кабелей вы применяете для соединения SDR и зв. карты.

По маркам кабелей - идём сюда - http://www.ut2fw.com/phpBB2/viewtopic.p ... c&start=90
3) - смотрим здесь - http://www.ut2fw.com/phpBB2/viewtopic.php?t=70 - цена летняя, курс был 4,5\1;
По остальным вопросам проще смотреть сразу здесь - http://www.ut2fw.com/index.php?go=Book


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 16 дек 2008, 12:23
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Очередное инфо для тех, кто - "а чё? а как? а куда?"...

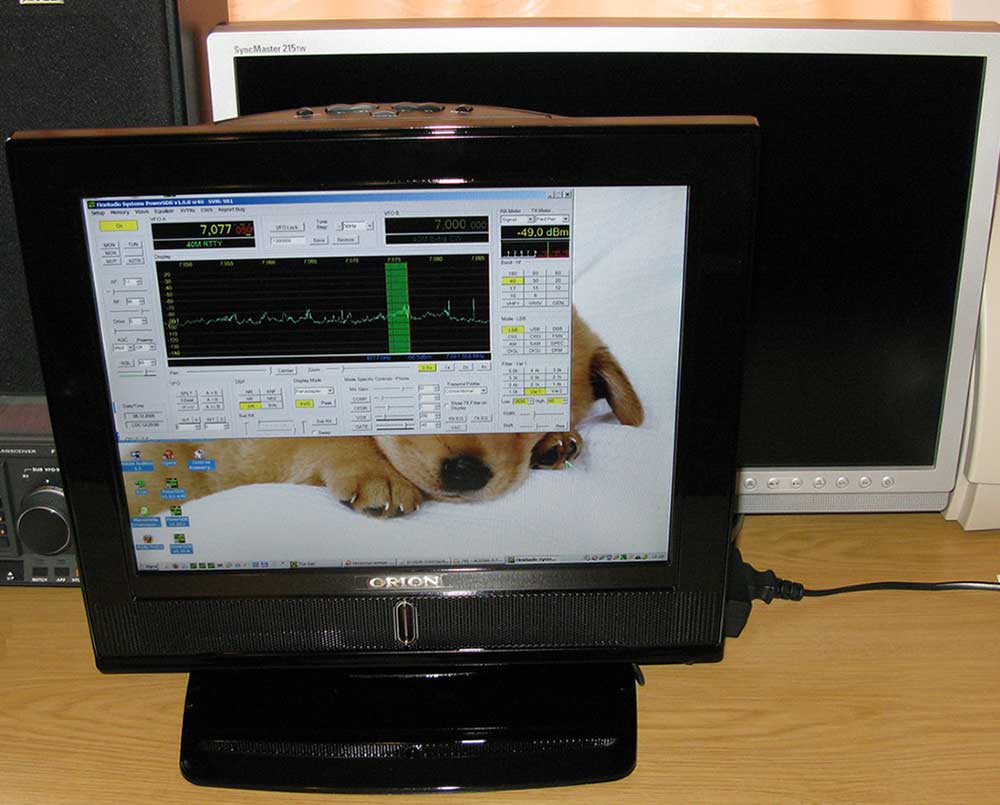

К тому комплекту, который на фото в предыдущем сообщении, "пристёгнут" обычный (на сегодня такой тип уже обычен!) LCD телевизор. Т.е. - смотрим телик, надоело - вкл. СДРку, вошли в меню и переключили телевизор в режим монитора - алёкаем на СДРке. Класс? :wink:


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 29 дек 2008, 15:57
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

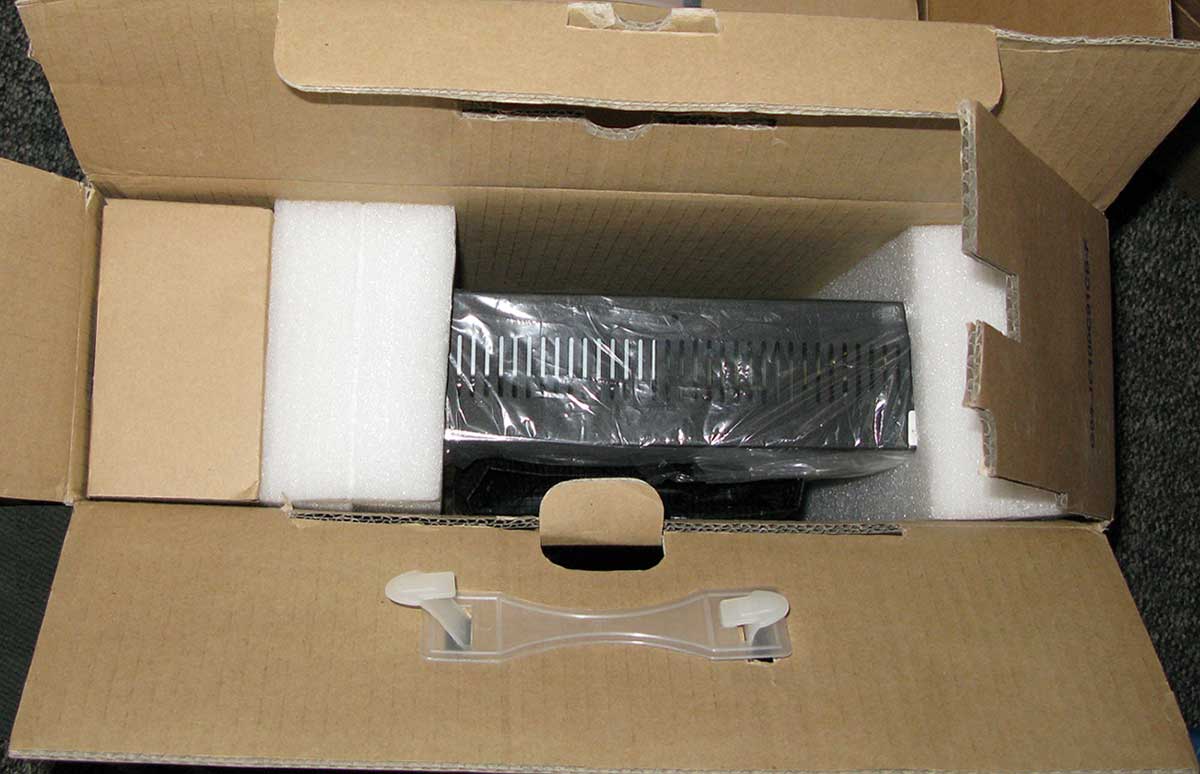

Упаковка системного блока.


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 20 июн 2009, 18:23
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

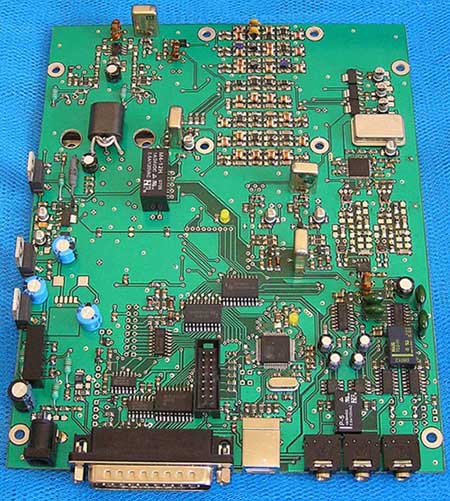

Версия "одноплатного" СДРа. Особенности конструкции:
1.Применен синтезатор частоты, аналогичный применяемому в Flex-5000.
2.Возможность управления как по LPT, так и по USB. Причём, учтён "чиста-пользовательский" подход, т.е. - "воткнул и поехало". Используемый дополнительный процессор сам определит какой шнурок подключен и активирует требуемое соединение. Скорость работы по USB практически не отличается от скорости обмена по LPT.
3.Входные фильтры на СМД компонентах. Но это не ФНЧ, как применяют янки, а настоящие достаточно качественные (насколько это можно было выполнить на СМД) полосовые фильтры. Позже выложу АЧХ этих фильтров. Предусмотрена возможность использования опционных ДПФов, которые выполнены на кольцах, как в предыдущих версиях СДР техники от UT2FW.
4.Заложена возможность использования двух отдельных УВЧ. Хотя чувствительности "за глаза" в СДРной технике, но всё же были "благие пожелания" от пользователей, которые вместо антенн используют "неизвестные верёвки", иметь возможность дополнительного усиления. Два отдельных УВЧ решают этот вопрос, т.е. УВЧ с различными Кус. Включение того или иного УВЧ осуществляется выставлением галок в закладке Ext.Ctrl программы PowerSDR. Таким образом можно сконфигурировать абсолютно независимые параметры подиапазонно. Конфигурация с УВЧ включается автоматически в режиме High окошка Preamp.
5.ШПУ выполнен на мощных полевых транзисторах. Возможны варианты на RD06HHF1 или RD16HHF1. В первом случае выходная мощность до 10Вт, во втором можно "разгонять" до 25-30Вт.
6.Размер платы выбран из расчёта возможности установки в корпус стандартного дисковода. Т.е. для удешевления конструкции и любителей самодеятельности - берём старый дисковод, выбрасываем все потроха из него и устанавливаем внутрь эту плату.

Для управления СДРом используется мощный, современный, быстрый, но малошумный микропроцессор, который "на лету" перехватывает сигналы от PowerSDR. Поэтому сохранилась полная совместимость с любой версией софта PowerSDR. У процессора есть свой внутренний USB порт - посему скорость обмена по USB практически не отличается от скорости обмена по LPT. Наличие этого процессора позволяет организовать управление абсолютно любым устройством из софта PowerSDR. Наши фантазии здесь ничем не ограничены. Можно организовать управление дополнительными антеннами, автоматическим антенным тюнером или ещё какими-нибудь внешними устройствами.
В размерах корпуса от старого дисковода, кроме этой платы, можно ещё разместить плату трансвертера на 144Мгц. Конечно, наращивать "мощу" ШПУ более выше озвученной, в этом габарите чревато последствиями. Посему - ШПУ от 100Вт и более, можно будет "пристёгивать", но уже в более просторном корпусе. Кстати - отработана целая "линейка" различных ШПУ от 30Вт до 100-150Вт. Это двух-трёх-каскадные ШПУ как на полевых, так и на биполярных транзисторах. Позже помалу буду выкладывать и по ним инфо на сайт и сюда в форум.


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 21 июн 2009, 06:23
Не в сети
Присоединившийся

Зарегистрирован: 15 дек 2007, 19:40
Сообщения: 7
Александр, предполагается ли готовые платы?

_________________
Владимир


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 21 июн 2009, 15:50
Не в сети
Освоившийся

Зарегистрирован: 21 сен 2008, 14:17
Сообщения: 24
Позывной: UT1AA
Имя: Александр
Здорово!
Цену, если можно, огласите? :roll:


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 21 июн 2009, 21:45
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238
Да Александр, действительно здорово!
Только один вопрос: для чего оставлен LPT порт?
Юрий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 22 июн 2009, 12:24
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Последовательно по вопросам:
1.Готовые платы предполагаются, но - вспомним пословицу о том, кто "предполагает, а кто располагает"... :shock:
2.О цене говорить ещё рано. Т.к. она зависит от "длины" заказываемой партии комплектующих. Наиболее дорогая комплектация - это опорник, ДДСка, дополнительный процессор и ШПУ. Остальная комплектация по стоимости в пределах предыдущих версий СДРов. Если "вылезет" явно дороже 1Вт-ной версии в корпусе - возможность изготовления напрямую будет увязана с количеством реальных заказчиков. Т.е. или изготовление по предварительным заявкам (как это делают все производители радиюлюбительской техники), или (в случае "нулевого" пользовательского интереса) вся работа будет двигаться в "примороженном" состоянии.
3.Дядя Юра, на сегодня пока ещё плюсы-минусы СДРной техники в славянской радистской среде проходят на уровне слухо-домыслов. Ты это прекрасно знаешь - сам же принимал активное участие в длиннющем форумном словоблудии в тему якобы низкой "скорострельности" обмена СДР-комп-СДР. Понятное дело, что те слухо-домыслы исходят от публики, которая "юзает" технику в основном по картинкам. Но визгу то от них много - посему "далеко" слышно и иногда сбивает с правильного пути народ, желающий приобщиться к СДРной теме. Дабы не давать лишнего повода очередным домыслам и был оставлен LPT порт. Пройдёт какое-то время, "устаканится" и СДРная тема. Как прошло время "обязательно-шумящих" синтезаторов, "неудобных" валкодеров, "TVI-ных" ШПУ. Некоторых реально-пользователей СДРной техники устраивает даже скорость работы переходника LPT-USB на Atmega-8. Тем более их устроит работа быстрого USB. А наличие ещё и LPT отдаю на откуп пустоблудам.
Если тема развития радиолюбительской техники (а не только СДРной) вообще не загнётся, то рано или поздно LPT будет вытеснен в пользу USB, т.к. визги помалу утихнут - народ более осмысленно будет подходить и к этой технике. Но главный фактор - это сама компьютерная техника - LPT в ней встречается всё реже и реже. А убрать LPT с платы - это как "два пальца об асфальт", высвободится "куча" дополнительных шнурков у процессора, которые можно будет пустить на иные функции. Так что можешь считать наличие и LPT и USB на плате как промежуточный вариант, вызванный к жизни крайне низким уровнем технической осведомлённости славяно-радистской общественности.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 19 июл 2009, 08:30
Не в сети
Разбирающийся

Зарегистрирован: 27 дек 2007, 14:18
Сообщения: 238
Александр,привет! Вернулся я уже домой. Снова посмотрел на твои новые разработки, все здорово и СДР и ШПУ. Мне кажется, что правильное решение применить перекодировку фирменной программы для управления любой ДДСкой. Пока я смотрю создание самопальных программ для этой техники идет как то слабо, ничего путного еще не родили. Не разглядел, какую микросхему ДДС ты используешь в этой конструкции?
Творческих успехов! Юрий.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
СообщениеДобавлено: 21 июл 2009, 08:46
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Дядя Юра привет. Тоже намедни в очередной раз осилил почти 2000км на перекладных атобусах по жаре - совершил "переход" RU6L-UB5F. Несколько дней придётся приходить в себя от дороги и жары... :?

Тему управления любой "железяки" от PowerSDR мы освоили вот вже более года назад. Как-то Илья FY меня цеплял на сей счёт - выкладывал ему фото "тренировочной" версии - там мы с AD9959 тренировались. На фото, что выше - AD9958 задействована. И ещё раз акцентирую внимание - без разницы чем управлять - хоть DDS-кой, хоть UW3DI, хоть DN-2005. В этом плане - принята правильная "стратегия" - не лезть в сам софт, а использовать только управляющие сигналы из него. В итоге мы имеем полнейшую совместимость с любой версией софта PowerSDR и можем им управлять хоть открывание-закрывание крышки на унитазе или двигать шторы вместо частоты.

По теме дальнейшего развития самоделко-славяно-радизма - абсолютно не питаю иллюзий. И не в плане, что у нас нет специалистов - просто сегодняшняя ситуёвина не предполагает его развития. Создать что-то серьёзное и конкурентное с буржуинами, которые на этом деньги зарабатывают - это, батенька, утопия. Верю только в "разовые акции" от наших софтописателей, но так же как и флексы постоянно совершенствовать и регулярно выдавать новые и новые версии софта - какой нормальный программёр будет этим заниматься на "шАрика"? Да и не вижу особенного смысла - что-то принципиально менять в софте. Какой там в софте код - красивый или не очень - пользователю по барабану - лишь бы работало. "Рюшечки" разные - по этой теме и флексы вже начали "ездить". А вот создать компиляцию из наиболее качественно работающих функций PowerSDR - здесь вижу смысл. Но наши софтописатели что-то не ведутся по этой теме, что лишний раз подтверждает отсутствие интереса. Точнее, каждый "тянет одеяло" только на себя, т.е. делает только те функции, которые себе любимому интересны, но с таким подходом полноценный софт не получить. Посему мы и приняли единственно верное решение - пользуем софт от флексов, но под свои задачи "преобразуем" его отдельным дополнительным "преобразователем".
