 Заголовок сообщения: Нужна подсказка
СообщениеДобавлено: 25 фев 2008, 17:46
Не в сети
Присоединившийся

Зарегистрирован: 01 янв 2008, 17:11
Сообщения: 9
Откуда: Николаев
Здравствуйте, Александр.
Получил аппарат, спасибо. Нашел ЛПТ-удлинитель. Запустил.
Работает, но как то неустойчиво. И есть непонятки. Начну с главного.

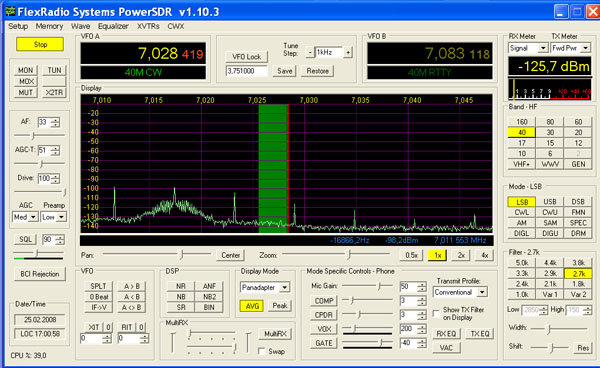

Вот картинка. Антенна отключена. Что за горочка слева? Я так понимаю, это связано с ПЧ. Но как убрать эту горочку и другие гребешки? Что не правильно у меня?


Вложения:


_________________
Радиоклуб "Николаев"
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Нужна подсказка
СообщениеДобавлено: 26 фев 2008, 11:24
Не в сети
Старший паяльщик
Аватара пользователя

Зарегистрирован: 28 ноя 2007, 16:02
Сообщения: 104
Откуда: Москва
Позывной: RA3AJD
Имя: Сергей
UR5ZRL писал(а):
Вот картинка. Антенна отключена. Что за горочка слева?


Уважаемый Сергей, посмотрите пожалуйста описание этого эффекта на сайте RW3PS, вот ссылка: http://rw3ps.qrz.ru/q1.htm
Там ещё много чего полезного по СДР.
При подключении антенны эта "горочка" практически исчезает.

_________________
73! Сергей (RA3AJD)


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Нужна подсказка
СообщениеДобавлено: 01 мар 2008, 00:00
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
UR5ZRL писал(а):
И есть непонятки. Начну с главного.
Вот картинка. Антенна отключена. Что за горочка слева? Я так понимаю, это связано с ПЧ. Но как убрать эту горочку и другие гребешки? Что не правильно у меня?

Сергей, поначалу придётся напрягаться в освоении... Следует не забывать, что имеем три "ящика" - 1.Собственно сам трансивер SDR, 2.Звуковая карта, 3.Компьютер.
"Палки-горки" на экране анализатора могут давать: 1.SDR, 2.Наводки на шнурки, соединяющие SDR со звуковой картой, 3.Шумы самой звуковой карты, 4.Наводки на цепи звуковой карты от компьютера.
Горка - это шум звуковой карты вблизи "нулевой" частоты - он нам "до балды", пардон за выражение, но оно верное - мы тот шум никак не сможем услышать, как бы ни старались на него настроиться и послушать.
Вот те "палки" - обычно это спуры от синтезатора SDR-а. Как проверить - палки от синтезатора или от чего-то иного? Жми на спуродавилку SR - если палка исчезает из канала приёма - скорее всего это палка от синтеза SDRа. Если палка остаётся на месте - палка от звуковой или ещё какой-то наводки.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Нужна подсказка
СообщениеДобавлено: 22 май 2009, 22:26
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
RN3QMP писал(а):
А подскажите если здесь, лабораторные работы по синтезу для СДР? Я честно говоря давно не захаживал на UT2FW. Меня интересует один вопрос....против AD9951 c фазовращателем и делением на 4-ре.... Буду очень признателен за полезную информацию.

Ещё год назад тема применения 99..-ой серии ДДСок с PowerSDR испытана и обкатана. Даже здесь в форуме предлагал готовую платку приёмника с синтезом на 9954. По видимому, что интересующиеся этой темой, здесь не "хаживают" или весь "интерес" остаётся на уровне пустоблудия - тема так и осталась "подвешенной"...

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Нужна подсказка
СообщениеДобавлено: 24 май 2009, 11:19
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
RN3QMP писал(а):
Да нет, не пустоблудие. По крайне мере есть чем козырнуть, я Вам не Юрий Панкратов, у меня реальный результат с софтом есть http://forum.cqham.viewtopic.php?t=13862&start=0
Просто решил повторить сие чудо СДР-Штука, но вот синтез покоя не даёт, посвежей хочется внедрить (есть же у аналогов посвежей DDS AD9954 и AD9958 c 2-мя ЦАП). Посему и спрашиваю, вариантов то несколько. Измерительной базы у меня нет посему и прошу помощи.

Вначале немного "лирики" -
Александр, ещё раз (вже в который раз? :shock: ) эта тема поднимается. Имею в виду: "Дядя Саша, а давай-ка поработаем на благо нас всех!" И в итоге, или в теме "поработаем" только дядя Саша и остаётся, или всё так и остаётся пустоблудием... Были и более конкретные предложения, типа: "А давай мы подгоним Камаз, загрузим всю твою матбазу, вместе со всеми твоими баулами - выделим тебе помещение - работай хоть круглые сутки на нас, красивых!" Ну или вот такие "мечты Фамусова" от дяди Юры или дяди Саши, который везде выступает за Леопольда №3 - LIII .
Всегда поддерживаю тему "поработать", особенно касаемую улучшения нашей КВ техники. Всегда двумя руками ЗА! Но работа должна быть осмысленная, целесообразная и интересная не только 2-3 радистам. В идеале хотелось бы не просто тупо-потратиться своим временем, здоровьем и мат-средствами, а в итоге хотя бы выйти на "нули" по этим позициям. Понятное дело - здоровье вже не восстанавливается - посему очччень осторожно отношусь ко всяким таким призывам. Живём то один раз, осталось уже меньше, чем пройдено - посему потребно заниматься полезным и интересным делом, нежели растрачивать бесценное время попусту. Нет никакого сенсу оставлять после себя череду недоделанных инвалидов и неосуществлённых идей... :?
Теперь к нашим "самолётам".
Повторить "сие чудо" - это есть очень ГУД! Повторюсь - ЗА! Сразу возникает вопрос - что повторять, то? Буду высказывать ИМХО своё видение. Если повторять - то повторять нужно только версии "полного" СДР трансивера. Какие версии? Самая оптимально-продвинутая - это трёхплатная версия от UT2FW. Чуть геморойнее - двухплатная от UT2FW. И не в плане того, что - "каждый кулик только своё болото хвалит". Эти версии наиболее оптимизированы, отработаны, проверены и неоднократно повторены. Тем более, что они базируются на опыте предыдущих клонов и самого SDR-1000. К тому же есть достаточно качественно выполненные печатные платы.
Хочется "чего-нибудь таааакого"? - принимается и эта идея... Новый синтез? - нема проблем - давно проверено в "боевых действиях". Но не всегда посвежее=получшее. Не в плане, что ДДСки 99.. серии хуже 9854 - у каждой есть как свои плюсы, так и минусы.
Но, если "просто повторить" - нужно повторять один из двух выше озвученных вариантов (или иных, базирующихся на 1k клонов) и не париться. Всё остальное - это "геморрой"!
RN3QMP писал(а):
Про приёмник на AD9954 - в "упор не вижу", но не вижу :D

Жаль, батенька, жаль... а слабо на этот форум было почаще заглядывать? - http://www.ut2fw.com/phpBB2/viewtopic.p ... &start=150

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Нужна подсказка
СообщениеДобавлено: 27 май 2009, 16:36
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
RN3QMP писал(а):
Да вы поэт :D

Ага, только в основном специализируюсь по прозе жизни...
RN3QMP писал(а):
Американца. Платы с помощью фотоэмульсии :D Детали по поставщику по наличию, есть всё что относиться к тракту. Ну остальное по обстоятельству.

Печатные платы - звонок или Е-майл на RN6LW - у него остался один комплект двухплатной версии.
RN3QMP писал(а):
Ну не то чтоб такого, а вот если есть чем "подшлифануть" оное чудо. Всё таки компонентная база развивается, выпуск тысячников прекращён, и отдан на откуп радиогубителям. Я что то смотрю в Повере в 5000 кроме новомодных приблуд ничего кардинально нового не увидел. Только коды тысячника в пользу его ущемляют. Моё мнение что для более серьёзного результата, особенно если - это програмно-аппаратное изделие. Чем Чем точней надфилем обе части тем определённо лучше.

Так точно - шлифовать если - то шлифовать обе части. По "аналогу" - там мало чего вже нашлифуешь, точнее, принципиального не вижу чего шлифовать. Ну, как лично для себя - сделал бы "строго"-диапазонные ДПФы и мощи этак на 300Вт сразу вместе с БП из одной коробки. А если хорошо напрячься, то и под 500Вт - благо сейчас с такими транзисторами нет проблем - только бабло плати.
Так и по софту - ну какой там ещё "прибамбас" можно придумать? Чтобы полуголые русалки внутри панорамы плавали? :wink: Можно только по мелочи что-то "причесать" - и то под вопросом будет, т.к. одному какая-то функция будет нужна, а иному она только мешать в освоении будет...
Ваши предложения, Уважаемый.
RN3QMP писал(а):
Ну вижу, картинка и чего...

А чего? Был вопрос от RN3QMP - "но вот синтез покоя не даёт, посвежей хочется внедрить (есть же у аналогов посвежей DDS AD9954 и AD9958 c 2-мя ЦАП)". Вот и ответ - есть, работает - с 9954.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Нужна подсказка
СообщениеДобавлено: 27 май 2009, 23:29
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
1.УВЧ и АТТ однозначно и легко должны вкл-выкл в окошке Preamp-а. Как сделать? Наиболее удачно – нужно добавить в Преампе ещё один режим – назовём его Preamp+. При выборе этого режима включается УВЧ. В итоге получаем 8 вариантов усиления в «железе».
Если не дюжа «заморачиваться» - тогда такой расклад -
Окошко Preamp Управление «шнурками»
______________Gain Preamp ATT
off_____________0_____0____1
low_____________0_____0____0
med____________1_____0____0
high____________1_____1____0

2.С расстройкой что-то более «умное» придумать. Пример – нажал на кнопку RIT и колесом на мыше крути её туда-сюда.
Не помню - в v.1.8.0 есть магнитофон? Если нету - обязательно должен быть.
Больше пока ничего не придумывается. Может кто-нибудь из юзеров какие ещё идеи подкинет...

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Нужна подсказка
СообщениеДобавлено: 28 май 2009, 21:16
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
RN3QMP писал(а):
Так по американским схемам если, то где УВЧ прицеплено, к какому пину? Усиления узлов ATT, УВЧ и тракта в обоих положениях, выраженное в Дб. Это надо для настроек по умолчанию когда не калиброван уровень сигнала, чтоб коррекцию на с-метр и спектр сделать.
В 1000-ке УВЧ не коммутируется. УВЧ обычно даёт усиление 12дБ.
И тут нужно определиться - мы 1000-к будем "совершенствовать" или надфилем выпиливать новый СДР по структуре 1000-ка?
RN3QMP писал(а):
Это как у меня в талкингбоксе делается сейчас - навёл мышью на окно или ползунок и колесом мыши туда-сюда:)
Тот толкин-бокс - дай прямую ссылку где качнуть или сюда можно выложить. Поюзаю - поглазею, что уже сделано, чтобы не повторяться по вопросам уже освоенным.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Нужна подсказка
СообщениеДобавлено: 28 май 2009, 23:05
Не в сети
Полноправный участник
Аватара пользователя

Зарегистрирован: 25 янв 2008, 23:51
Сообщения: 39
Откуда: Украина, Донбасс
"Говорящую коробку" можно скачать отсюда: http://www.rn3qmp.narod.ru/talkingbox.html

_________________
Sergey, US6IQL


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
