 Заголовок сообщения:
СообщениеДобавлено: 09 фев 2009, 15:01
Не в сети
Частый посетитель

Зарегистрирован: 24 ноя 2008, 22:56
Сообщения: 10
Откуда: Kiev
UT2FW писал(а):
каким боком качественные характеристики приёмного устройства связаны с характеристиками гетеродина

реч о чувствительности
и не о пораженках и спурах
это уже давно извесно (интересующимся конечно)
Возмем:

AD9854 с опорным 100 МГц на выходе DDS 1.2В
и
AD9854 с опорным 200 МГц на выходе DDS 1.2В

подаем на один и тот же смеситель (не важно на чем он выполнен не о смесители реч) как может изменится чувствительность??

P.S. AD9854ASQ вообще просит 300 МГц опору. Я не думаю что Вы у всех своих СДР радио ставили только AD9854AST .

_________________
Вячеслав, UT4UDV


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 13 фев 2009, 00:41
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
sdr qu писал(а):
реч о чувствительности и не о пораженках и спурах это уже давно извесно (интересующимся конечно) Возмем: AD9854 с опорным 100 МГц на выходе DDS 1.2В и AD9854 с опорным 200 МГц на выходе DDS 1.2В подаем на один и тот же смеситель (не важно на чем он выполнен не о смесители реч) как может изменится чувствительность??
P.S. AD9854ASQ вообще просит 300 МГц опору. Я не думаю что Вы у всех своих СДР радио ставили только AD9854AST .

Слава, дядя Саша не собирается здесь заниматься ликбезом. Если тебя действительно интересуют вопросы каким "боком" качественные характеристики гетеродина отражаются на качестве приёмника - please, почитай теории в эту тему. Если ты судишь о качестве гетеродина только по выходному уровню - тогда тебя впереди ждёт ещё много интересного - напрягись, почитай. Т.к. помимо выходного уровня сигнал гетеродина имеет ещё много-много всяких характеристик и параметров...
Свою задачу вижу только в том, чтобы наглядно и просто показать отличия различных вариантов схемотехники. И на "пальцах" максимально просто и доходчиво описать то, что мы видим. Т.к. 90% радистов не интересует дотошно-словоблудно-теория - никто не хочет и не будет забивать себе головы всякими джиттерами, семплингами, фапчами и тому подобными Гауссами... Для оставшихся 10% интересующихся "тонкостями-деталями" этой темы - Google рулит. Не хочется самому копать - ещё раз - попроси дядю Илью RW3FY рассказать - он дюжа полюбляет эту тематику.
Как вариант - появись на своём СДРе на частотах 80м, где почти каждый вечер UT2FW бла-бла на разны темы - поболтаем и в эту интересную тему. Здесь натаптывать клаву по сугубо узкоспециализированной тематике, извини, не буду.
Вот тебе ссылка - http://www.ixbt.com/proaudio/jitter-theory-part1.shtml - читай - это одна из качественных характеристик гетеродинов.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 13 фев 2009, 01:13
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Продолжу в тему лабработы -

Если вы применяете СДР, в опорнике DDS-ки которого используется «хилый» вариант – шумливый или низкочастотный генератор, то нету смысла гнаться за высококачественными звуковыми картами – переплачивать за них деньги. Т.е. зная, что «динамика» СДР-а подрезана низким качеством опорника – никакими супер-пуперными картами вы уже её не вытянете. Нужно улучшать характеристики самого СДРа – т.е. менять опорник на качественный и только после этого менять карту. И с «другого конца» эта же тема – если вы не собираетесь иметь у себя качественный СДР – т.е. остановитесь на звуковой карточке за 10-30$ - нет смысла тогда гнаться за «высококачественностью» самого СДРа – вам будет достаточно какого-нибудь бюджетного варианта из предлагаемых версий СДРов. Например – можно в СДРе а-ля UT2FW применить генератор на 100Мгц – цена на изделие упадёт аж на 50$ - что и сделаю – выложу и такую версию для желающих в «Торговый отдел».
Теперь в тему «высококачественности» СДРа - т.е. есть ли смысл дальнейшего совершенствования СДРа и погони за его более «продвинутыми» вариациями? Выше привёл перечень звуковых карт, которые удалось проверить в боевых условиях. Во всех случаях звуковая карта «затыкалась» ранее СДРа. Т.е. чтобы повысить верхнюю планку - «перевариваемость» максимальных сигналов – однозначно нужно искать решение этой темы со стороны звуковой карты. Чтобы понизить ещё и нижнюю планку – нужно проверить насколько реально шумит сам СДР в сравнении с шумом звуковой карты. Если покажется, что тракт СДРа «шумный» - этот параметр сугубо индивидуален для каждого радиста, наверное многие слышали такое выражение – «трансивер шумит». Так вот, если «сильно шумит» - нужно разобраться - что же на самом деле «шумит»? Проще всего при включенной PowerSDR и отключенной антенне от СДРа, выключить питание СДРу – тем самым мы увидим насколько реально шумит тракт приёма СДРа. Эту проверку нужно провести в различных вариантах опции Preamp в PowerSDR. Тем самым мы исключим погрешность калибровки PowerSDR. Если будет принято решение всё же о «шумности» именно СДРа, а не звуковой карты – только в этом случае начинаем «доработки». Почему так «длинно» поступаем в этом случае? А потому что уровень шума тракта СДРа достаточно низкий - при исправном СДРе (клоны SDR-1000 с опорником 200Мгц) как правило, шум СДРа над шумом звуковой карты не превышает 10дБ. И скорее всего не потребуется лезть в сам СДР, а тот «шум» искать в низком качестве соединительных шнурков между СДРом и звуковой, низком качестве экранировки-заземления СДРа или «шумливости» применяемого БП.
Как и обещал в начале описания – немного инфо в тему совершенствования самого опорника для DDS-ки. Как говорится «совершенству нет предела», но по нашей жизни все совершенства заканчиваются на этапе толщины кошелька. Тема, на которую и указываю изначально – цена-качество. В нашем случае тоже можно применить более высококачественные решения. Достаточно поглазеть на предложения уважаемых фирм, производящих сей продукт. У них есть изделия сопоставимые по цене с готовым СДРом… Смысл их применения в нашем СДРе есть? По крайней мере мне не видится. Скажем, за ради понижения шумовой дорожки на 2-3дБ, т.е. увеличения чувствительности СДРа, отстегивать ещё пару сотен «бакинских» - лично для меня сомнительное удовольствие. В существующей конфигурации СДР обеспечивает прирост шума эфира на диапазоне 10м над шумом тракта приёма на 3дБ. Если кому-то покажется этого мало – можно установить УВЧ с бОльшим усилением – несопоставимая по цене с высококачественным генератором, но дающая требуемый параметр доработка. По верхней «планке динамики» СДР с таким опорником в 200МГц обходит все наиболее популярные звуковые карты. Т.е. здесь вывод напрашивается сам собой – нет смысла гнаться за «совершенством» в таком СДРе, а нужно искать звуковую, которая будет иметь более высокие динамические характеристики в сравнении с СДРом.

Итого - из перечисленных на первой страничке вопросов, к рассмотрению запроса от Анатолия, осветил только самый последний, который за №5. При наличии обратной связи, времени, здоровья и желания можно будет рассмотреть неспешно и остальные.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 13 фев 2009, 03:57
Не в сети
Освоившийся
Аватара пользователя

Зарегистрирован: 04 фев 2009, 06:32
Сообщения: 25
то есть к SDR-у за 1000 уе прикупить ещё ,например, звуковую карточку от Lynx Studio Technology. Хотя бы Lynx Two за 1500 уе.
Dynamic Range 117 dB A
Signal-to-Noise 116 dB A
Channel Crosstalk
<-120 dB, 1 kHz signal @ -1dBFS
THD+N
-108 dB (0.0004%) @ -1 dBFS
-104 dB (0.0006%) @ -8 dBF
http://www.ixbt.com/proaudio/lynx-two.shtml
только какой в этом будет смысл ?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения:
СообщениеДобавлено: 13 фев 2009, 22:14
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
RA0SEM писал(а):
то есть к SDR-у за 1000 уе прикупить ещё ,например, звуковую карточку от Lynx Studio Technology. Хотя бы Lynx Two за 1500 уе.
.......
только какой в этом будет смысл ?

Смысл будет в наращивании качественных характеристик звуковой карты пока они не сравняются с качественными характеристиками применяемого СДРа.
По выше описанной лабработе наглядно видно, что если применяется схемотехника SDR-1000 + качественный опорный генератор для DDS, то - есть резерв в "погоне" за качеством звуковой карты. Если же сам СДР выполнен без претензии на максимально возможное качество в схемотехнике - т.е. урезанный клон 1000-ка или какой-нибудь 1-2-3 диапазонный упрощенный вариант, то и нечего "дёргаться" - приобретаем какую-нибудь средненькую карточку от Creative и не пищим - если "что-то непонятное лезет" при прёме или "шуршит по всему диапазону" при передаче.

Ещё достаточно интересная тема - входной фильтрации в СДРе. Это тема целесообразности или не целесообразности применения полосовых фильтров. "Сыр-бор" из-за того, что в оригинальном SDR-1000 флексы применили ФНЧ. Хотя, замечу - в первоначальной своей статье Геральд AC5OG описывает применение "классических" BPF - кому будет интересно - смотрим журнал QEX Mar/Apr 2003.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 04 авг 2009, 11:02
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
ra4fix писал(а):
Какие уж тут обиды :cry: ! И усё вже два года как назад було! Уел Александр Юрьевич! Без ножа зарезал. А я свою ДДС-ину уже пообещал для пыток переслать в тульскую губернию. Мы вот тут воюем: http://forum.cqham.viewtopic.php?t=17865 Зашел бы как нибудь, вразумил нас "не в ногу с прогрессом идущих". Може и дельное че подсказал! А?

ra4fix писал(а):
Блин, не туда смотрел, немного помладше проект будет. Значит только в розницу. Жаль!
Что-то, Уважаемый, как-то "не в ту степь" у Вас получается смотреть... :roll: Только без обид - всё же нужно стараться правильно пользовать форум, дабы потом можно было в нём найти интересующую информацию, ОК? Так вот - если Вы хотите обсуждать тему СДРок от UT2FW - следует именно в эту ветку форума вопросы задавать, а не в ветку СДРов от иных авторов, договорились?

Теперь по теме. Нууу... резать дядя Саша никого и не собирался - дядя Саша просто работает и всего то... :wink:
То, что дааавно тема внешнего управляющего процессора для работы с PowerSDR была осмыслена и проверена в работе - ещё на том же СКРном форуме в очередном споре с Ильёй поднимал этот вопрос - понятное дело - то бесполезное пустоблудие, которое ни к какому положительному результату не приводило. Посему и не стал на каждом углу талдычить об этом, и пальцем показывать как нужно делать. Вразумлять тех, кто не хочет вразумляться - нема часу и интереса - к мазохистам не отношусь... :?
Что-то подсказывать? А что там подсказывать - всё давно работает. И замечу, что работает отменно и от LPT, и от USB. Уровень спуров конечно меньше от 99-ой серии ДДСок. Проверены и AD9954 - тоже работают. Ещё раз акцентирую внимание - без разницы чем управлять! Могу трансивер "Дунай" перевести в режим СДРа и управлять им от PowerSDR. Хочется оставить ручку валкода, пожал-ста - можно оставить ручку валкода и перестраивать частоту валкодом. Кому-то не удаётся мышем попадать в кнопки в софте PowerSDR на мониторе - нема проблем - оставляем кнопки управления на "передней морде" трансивера и жмём пальцем на них. Т.е. в варианте использования дополнительного процессора наши фантазии по управлению внешними устройствами ничем не ограничены.
По теме "розницы" не понял...
P.S.Дядя Саша не такой уж и "страшный жмот", как кажется... :wink: Вот такую платку кому-то на обкатку предлагал ещё в прошлом году где-то в "дебрях" СКРного словоблудия - см. http://ut2fw.com/phpBB2/viewtopic.php?f=2&t=27&start=15

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 12 сен 2009, 13:11
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Какая разница между SDR 1Вт без корпуса "бюджетная" версия и SDR 1Вт без корпуса? только в цене? Владимир
Александр, объясни разницу между немецким и американским SDR. Анатолий.


Хотя наиболее часто задаваемый мне вопрос пока таковым и остался - "А скока стоит ваш СДР?" - уже вижу небольшие положительные сдвиги в стремлении вникнуть "в СДРную тему" у многих радистов. Ситуация повторяется 1:1 как это было и с началом внедрения буржуинской техники в славянские радистские массы. Поначалу покупали что удалось притащить и что подешевше, и только по прошествии нескольких лет народ начал делать попытки вникнуть в тему характеристик различных аппаратов. Разобраться, почему один буржуин стоит 800$, а за другой просят 2800$... :roll:
Докладываю интересующимся - точно так же и СДРная техника отличается как и иная - есть простенькие СДРы стоимостью до 100$ и есть промышленные образцы стоимостью десятки килобаксов. Примеры -
Простые (жмём на ссылки) -
http://www.amqrp.org/kits/softrock40/
http://www.m0kgk.co.uk/images/img_1078_ ... 24_768.jpg
http://zao.jp/radio/66DB_en/
http://www.qrz.lt/ly1gp/SDR/
Полноценные -
http://www.km5tz.netfirms.com/SDR.htm - на этой страничке видим что и янки делали "рукопашные" клоны SDR-1000
http://www.flex-radio.com/ - американские СДРы от флекс-радио
http://www.srl-llc.com/ - дальнейшее развитие
http://www.dg1fha.de/25.html - здесь в сборе вариант HPSDR - немного о нём давал инфо в топике - viewtopic.php?f=2&t=26

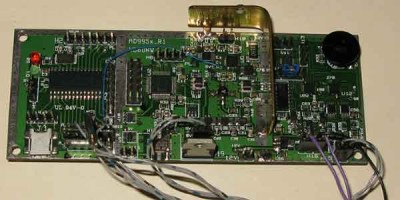

viewtopic.php?f=2&t=59&start=0 - в этом топике выложил фотки СДРа для вояк (стр №3)

Посему - на сегодня в мире существует масса различной СДРной техники. И даже у UT2FW несколько вариантов СДРов, которые отличаются и по ценам, смотреть здесь - http://ut2fw.com/node/70
Теперь по выше означенным вопросам.
"Бюджетная" версия СДРа отличается от "стандартной" только качеством опорного генератора в синтезаторе. В "бюджетном" установлен дешёвый генератор на 100МГц, в "стандартном" качественный генератор на 200МГц. Подробности по этой теме читаем на предыдущей страничке этого топика - viewtopic.php?f=2&t=14&start=45 .

Для интересующихся темой - стоимость генератора на 100МГц -
Кварцевый генератор 100.000 МГц, TTL . Производитель: Тайвань(Китай)
Цена: от 1 шт. - 160.00 руб., от 10 шт. - 138.00 руб.
Наличие: / Срок поставки будет указан в счете (по запросу).
Положить товар в корзину | Добавить товар в "Мой список"

Подробно поглазеть? - жмём на ссылку - http://www.platan.ru/cgi-bin/qweryv.pl/1w10804.

Стоимость генератора на 200Мгц, т.к. мне так и не удалось напрямую заказать такие генераторы, то только инфо из переписки с поставщиками -

Date: Mon, 29 Jan 2006 11:38:58 +0600
From: Igor Abramzon <mxl@omsknet.ru>
X-Mailer: The Bat! (v3.62.07) Professional
To: Alexandr Tarasov <ut2fw@mail.ru>
Здравствуйте Александр,

данный генератор может быть поставлен в корпусе размером 20х20х11 мм.
Цена генератора при заказе 100 штук - $70/шт.

С уважением,
Марина Добровольская
Начальник отдела продаж

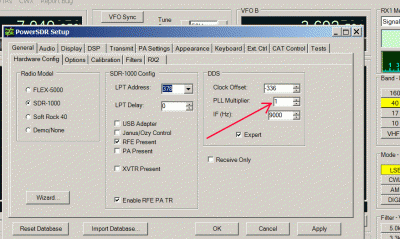

Ещё раз напомню - софт PowerSDR позволяет использовать опорники для синтезатора СДРа на различные частоты (см. ниже картинку где в сетапе можно менять те установки) лишь бы они были "кратны" 200МГц. В том окошке просто нужно будет выставить число, на сколько нужно умножить частоту применяемого генератора, чтобы в итоге получилось 200Мгц. Если при пользовании вашего СДРа в этом окошке не нужно менять цифру 1 на иные цифирки - расслабьтесь - в вашем СДРе стоит опорник на 200МГц. Темы качества опорного генератора коснулся и в первом описании СДРа от UT2FW, см. здесь - http://ut2fw.com/node/13 Дальше влезать в подробности этой темы не буду, т.к. для пользователя она не интересна, а для "спецов" существует спец-литература и поиск в интернете. Могу только доложить, что и генераторы на 200МГц отличаются как ценами, так и своими параметрами. Какие бывают цены? Проще всего поглазеть на сайте питерской "Светланы" - но там инфо не для "впечатлительных"... :?

Чем отличается немецкий SDR от американского? А в интернете поглазеть слабо? Идём по ссылке - http://www.kd-elektronik.com/index_e.html


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 26 окт 2009, 13:15
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Спасибо за ссылки. немного разобрался с твоим трансивером, но все-таки остались некоторые вопросы. У тебя очень большой сайт и вся инфа раскидана по разным темам форума. Трудно находить сразу нужную информацию. Есть ли у тебя хронология твоих разработок? Что, где, когда, как и почему было переделано? И что это дает? Это было бы очень хорошо и для рекламы твоего
трансивера и не только. А то так трудно представить и оценить твой трансивер. Если у тебя что-то такое есть на сайте, дай ссылку.
Ты писал: Возьми как-нибудь, напрягись, и почитай на моём форуме тему СДР. Отпадут масса заблуждений и вопросов по этой теме.
так я не о SDR говорил, а о том, что я использую обычно 80 ватт мощности в PSK31 и уже несколько раз меня просили убрать мощность т.к. закрываю весь диапазон. Это особенно при ближнем прохождении. И не в том дело, что у них или аппараты с плохой динамикой или еще что-нибудь. Я и сам вижу когда кто-нибудь включается с мощей, АРУ срабатывает и закрывает все станции, вот так и у других братьев по радио. Оно и не нужно качать мощу когда тебя и так хорошо слышат. Вот для этого мне и нужно уменьшать мощность. А SDR тут ни-причем.


Влад, частично ты прав. И именно в том, что если в книжке не 2-3 странички, а несколько сотен страниц, то найти требуемую информацию в объёмистой книжки сложнее. Буду рад услышать от тебя действительно дельное предложение по теме, как должен выглядеть сайт, в котором постоянно добавляется и обновляется информация. Пока не придумалось чего-то более дельного, чем вот такой вариант:
1.Сайт с итоговой информацией только по технике.
2.Форум, в котором выкладывается различная текущая информация, в т.ч. любой интересующийся может задать вопрос или поделиться своими мыслями-наработками.
3.Доска объявлений - этот ресурс только для интересующихся куплю-продам.
Только не забывай, что у посетителей радистских ресурсов в интернете бывают абсолютно разные интересы - начиная от простейшего "растопЫрить пальцЫ" и показать как дядька "крут" скажем в теме дорогущего буржуино-радио и до начального ликбеза - как кнопки в компе нажимать или найти описание транзистора в интернете. И каждый "тянет одеяло" только на себя любимого.

Теперь перейдём к вопросам. Напомню "исходную": какой вопрос - такой и ответ. Т.е. если вопрос размытый, "философический" - какой ответ на него можно дать?
Если речь ведёшь о трансивере SDR - смотрим ветку форума и раздел сайта по этой тематике. Какие SDR-ы от UT2FW? - читай этот топик. Какие предлагаются готовые SDR-ы? - см. "Торговый отдел" на сайте. Если не находишь ответ на интересующий вопрос - пишешь его здесь в соответствующем теме вопроса топике. Если нет такой темы - открывай её сам. Это абсолютно не возбраняется, а даже приветствуется.
Тема "работа в цифре". Володя - нужно начинать ликбез и здесь. Ты закрываешь диапазон из-за низкой линейности :shock: - да, да! Именно из-за низкой линейности своего передатчика. Если эта тема будет интересна - её нужно перенести в соответствующий топик.

Не обижайся, я уже написал почему. Ну не нашел... и пока не имею представления о этапах в усовершенствовании твоих аппаратов (а это для меня важно) т.к. я сам хочу сравнить... Хочу знать твои переделки и усовершенствования для сравнения. Вот такой уж я дотошный. Да и думаю, не один я. По плавной или ступенчатой регулировке вых. мощности я так ничего и не понял. Есть она или нет, непонятно. Извини уж.

Извиняться не нужно - это техническая тема - какие могут быть обиды-извинения? :roll:
По SDR-ам - см. выше как и что искать-читать-спрашивать. По регулировке выходной мощности, см. по ссылке - viewtopic.php?f=2&t=3 Обрати внимание - вверху странички есть опция "Поиск" Вот в ней набрал ключевое слово и получил прямые на него ссылки. Попробуй набрать в там слово "регулировка", выбрав раздел по СДРной техники. Открываем топик по ликбезу поиска интересующей информации? :wink:

Пасибки тебе за то, что лишний раз мне напомнил - пора чистить форум. Об этом и ранее предупреждал - чистить форум буду регулярно, посему прошу не обижаться если чьё-то сообщение исчезнет. Оставлять буду сообщения только несущие полезную информацию. Всё пустоблудие - фтопку!

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 16 ноя 2009, 18:46
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
В мануале написано чтобы програмно включить УВЧ надо поставить перемычку XS5 на какие контакты ставить перемычку там их три? или УВЧ включается и без перемычек?
С уважением,Владимир

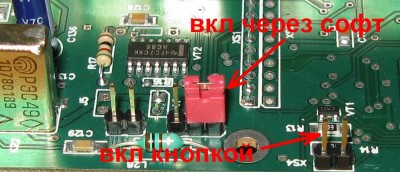

См. ниже фото. Плата ДПФов. Чтобы программно включать УВЧ - перемычка должна быть как на фото. Чтобы включать УВЧ с передней панели кнопкой - замыкаем той кнопкой между собой пины разъёма XS4 - см. ниже часть схемы пл. ДПФ.


Вложения:

_AMP.gif [8.61 КБ]
Скачиваний: 1766

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 20 мар 2010, 17:00
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Александр добрый день....... то напоминаю о своей просьбе про чертеж передней панели от sdr dn-100 заранее благодарен

Иногда дядьки, которые ещё не завязали свою дружбу с паяльником, т.е. те, которые ещё способны на подвиги в самоделкопаянии, интересуются темой корпусов SDR-ов от UT2FW.
Выкладываю то, что по быстрому удалось найти в тех тысячах файлов, которые накопились в папке SDR компьютера.


Вложения:

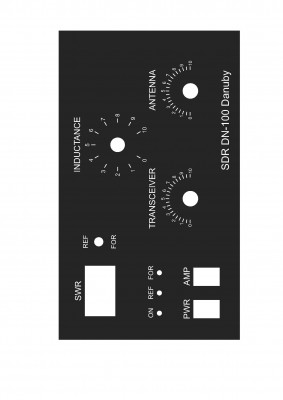

Комментарий к файлу: Размер передней панели DN-100 230х135мм

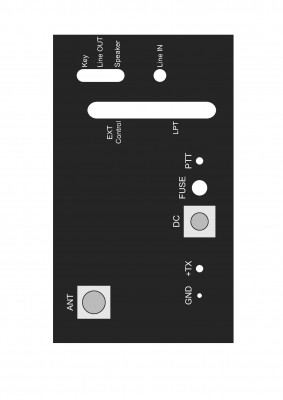

Комментарий к файлу: Размер задней панели DN-100 230х135мм

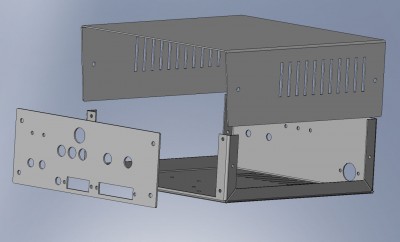

Комментарий к файлу: Сборка корпуса 1Вт версии. Вариант с разъёмом на передней панели.

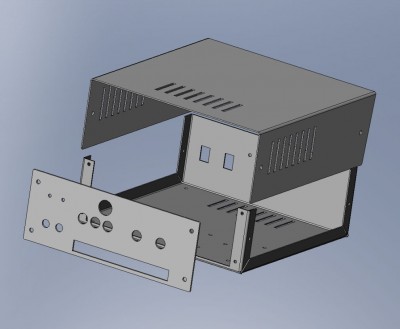

Комментарий к файлу: Сборка корпуса 1Вт версии. Вариант с прямоугольными кнопками на передней панели.

Комментарий к файлу: Рукопашный чертёж передней панели DN-100.
draw.rar [152.54 КБ]
Скачиваний: 443

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 31 мар 2010, 22:51
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Если вы не видите ответа на свои вопросы на сайте UT2FW, или лень рыться в форуме - прошу - не задавайте мне мыльные вопросы - пишите в форум! Здесь бывают грамотные и опытные дядьки, которые возможно захотят вам ответить. На сегодня уже многие аматеры поняли широчайшие возможности применения СДРной техники, которые одному человеку уже крайне сложно освоить, в т.ч. и UT2FW. :wink: Поэтому и организовал для этой темы форум, куда прошу задавать вопросы. Из очередных -

Хотел бы получить совет по SDR трансиверу Дело заключатся в чем нужен больше как не сам трансивер а приемник для обеспечения радиомониторинга в определенн х участках частот при том внимание уделяется мобильности,информативности и б строразворачиваемости комплекса поэтому вопрос для 1 ваттного SDR трансивера в комплекте с ноутбуком и програмн м обеспечением (PowerSDR-IF Stage v1.19.3.4.) (кстаи ваш аппарат с ним работать будет,?В меню данной программы указана работа с SDR-1000)нужно ли еще какие либо дополнительные устройства звуковая карта отдельно или т.п Да и какова нынче цена на 1ватник в корпусе с опорой 200мгц
За ответ заранее благодарен С ув Алексей 73!


1.Вначале внимательно почитать инфо по СДРу на сайте => САЙТ
2.СДР от UT2FW будет работать с любым софтом с которым работает SDR-1000.
3."мобильность-информат.-сворачиваемость" и т.д. ...сть - это зависит от умелых ручек того, кто будет "сворачивать-разворачивать" - например мне достаточно для запуска СДРа 3минут.
4.Какие доп. устройства? См. раздел => "SDR для начинающих" этого форума. Если коротко - нужно всё тоже, что и для SDR-1000. Только блок питания может быть НЕ стабилизированный 13,8-15,5В ток до 0,7А RX, 0,8А ТХ. От типа применяемой звуковой карты будет зависеть как "динамика" СДРа, так и ширина "панорамы".
5.Все ценовые вариации - идём в => МАГАЗИН
6.Если дюжа хочется ну сооовсем :shock: малюсенький СДР - есть и такая платка. Производство янок - цена вопроса 150$. Управление от mini-USB. Это только приёмник, питание 12В 0,2А. Размер платы 47х120мм. Есть ограничение - используется только с модифицированной PSDR, которая "заточена" именно под этот вариант с USB на борту, с иными PSDR работать не будет.

Есть масса иных вариаций SDR приёмников - достаточно набрать поиск в интернете. К сожалению у меня нема времени на их описания. Могу только одно рекомендовать - если хочется полной совместимости с софтом PowerSDR - следует обращать внимание только на вариации клонов SDR-1000. Или на максимально адаптированные версии СДРов под PSDR, например, как эта версия => SDR-DN-mini - на той страничке мой пост от 20.06.2009г.


Вложения:


_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 01 июн 2010, 09:45
Не в сети
Присоединившийся

Зарегистрирован: 01 июн 2010, 09:01
Сообщения: 6
Добрый день!

Александр Юрьевич, в ближайшее время надеюсь стать обладателем вашего аппарата DN-100 (с ксв-метром, согласующим устройством и усилителем,) http://www.ut2fw.com/sites/default/file ... n100-b.jpg , но пока оперирую только схемами и фотографиями. В процессе подготовительных работ озаботился вопросом подключения микрофонного предусилителя/процессора DBX 286a на линейный вход звуковой платы в режиме TX, т.к вариант подачи сигнала прямо на микрофонный вход звуковой платы с этого устройства отпадает.
На схеме основной платы http://ut2fw.com/images/content/sdr/sheme_trx.gif есть реле К1 управляемое VT1 при условии установки перемычки JP1. Задача этого реле коммутировать вход звуковой платы с выхода sdr при RX на внешний источник сигнала при TX. Думаю подать на выводы 7 и 4 реле К1 сигнал с DBX 286a, но на задней панели DN-100 (в полнейшей комплектации) download/file.php?id=956&mode=view отсутствует вход с внешнего источника сигнала. В связи с этим вопрос: В DN-100 full элементы К1, VD1, VT1, R9, перемычка JP1 существуют, или придётся внешнее управление соображать?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 01 июн 2010, 10:38
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
UA6WSH писал(а):
......подать на выводы 7 и 4 реле К1 сигнал с DBX 286a, но на задней панели DN-100 (в полнейшей комплектации) download/file.php?id=956&mode=view отсутствует вход с внешнего источника сигнала. В связи с этим вопрос: В DN-100 full элементы К1, VD1, VT1, R9, перемычка JP1 существуют, или придётся внешнее управление соображать?
Докладываю - платы паялись автоматом в заводских условиях - т.е. вся партия 1:1 одинаковые, смотрим на них здесь => viewtopic.php?f=2&t=43&start=0 Вся "мелочёвка" запаяна, т.к. она автоматом паялась. Не запаиваются только "врукопашно-паяемые" не потребные элементы - разъёмы и реле. Если в них есть потребность - при заказе дополнительно указать, что они нужны - нема проблем доукомплектуем. :-)

Ещё - из очередных "вопросников" -

Здравствуй, Саша!
Что-то случилось с SDR трансивером. Чувствительность резко упала до неприличных значений - еле принимает вещательные станции. Напряжение питания в норме. Держу в районе 16 В. После <отстоя> в выключенном состоянии на прием вроде бы начинает нормально, но до первого включения на передачу. И все. Куда смотреть и что посоветуешь сделать? Ведь хорошо все работало:


Для кого талдычу? Что - лето же началось - пора гроз - сколько уже можно - одни и те же грабли? :o
Далее продолжать подробности? Тут же в форуме сколько раз тему ремонта СДРа после статики тёрли? Вкуда смотреть? В смесители! Напоминаю - до сих пор нахожусь в RU6L - здесь у меня тех микрух нема - Н.З. запас только в Рени есть.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 01 июн 2010, 11:02
Не в сети
Присоединившийся

Зарегистрирован: 01 июн 2010, 09:01
Сообщения: 6
Спасибо за ответ Александр Юрьевич.

Буду весьма признателен если в Ростов для меня отправится один аппарат уже дополненный элементами К1, VD1, VT1, R9, перемычкой JP1 и разъёмом завязанным на 4 и 7 контакты К1 для внешнего источника сигнала или модифицирован имеющийся в наличии у RN6LW аппарат. Договорённость о покупке и самовывозе из Ростова у меня с RN6LW Александром Николаевичем есть.
Если модифицировать аппарат в Ростове не представляется возможным, то когда модифицированный и отлаженный аппарат будет прислан в Ростов и какова будет его цена при самовывозе из Ростова?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Варианты SDR от UT2FW
СообщениеДобавлено: 01 июн 2010, 18:18
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
UA6WSH писал(а):
Буду весьма признателен если в Ростов для меня отправится один аппарат уже дополненный элементами К1, VD1, VT1, R9, перемычкой JP1 и разъёмом завязанным на 4 и 7 контакты К1 для внешнего источника сигнала или модифицирован имеющийся в наличии у RN6LW аппарат. Договорённость о покупке и самовывозе из Ростова у меня с RN6LW Александром Николаевичем есть.
Если модифицировать аппарат в Ростове не представляется возможным, то когда модифицированный и отлаженный аппарат будет прислан в Ростов и какова будет его цена при самовывозе из Ростова?
Как минимум ещё неделю пробуду в RU6L. Если отправлять DN-100 из UB5F - будет ехать около месяца. Установка тех элементов в плату не составляет проблемы. Трудность лишь в том, что в DN-100 не предусмотрено отв. для разъёма J5 - нужно "дырчить" корпус - а это нарушение целостности внешнего вида. Хотя это и задняя панель, но "всё таки"... :-?
Если уговорите RN6LW проделать ту "дырку" - будет вам счастье в самые сжатые сроки. Если из Рени отправлять - не ранее середины июля получится.
Остальные все частные вопросы или по Е-майл, или по телефону. Мой телефон в RU 8-9034377777.
Форум задуман не для обсуждения частных вопросов куплю-продам-обменяю - сюда только техническое и лирическое словоблудие.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 96 ]  На страницу Пред.  1, 2, 3, 4, 5, 6, 7  След.

Часовой пояс: UTC + 2 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
cron
