Нет пока отдельной ветки по теме БП. Но т.к. здесь вже затронули эту тему - выкладываю сюда намедни проверенные варианты. Интернет здесь (в RU6L) еле шевелящийся - посему выложу пока наиболее "красивые" картинки.

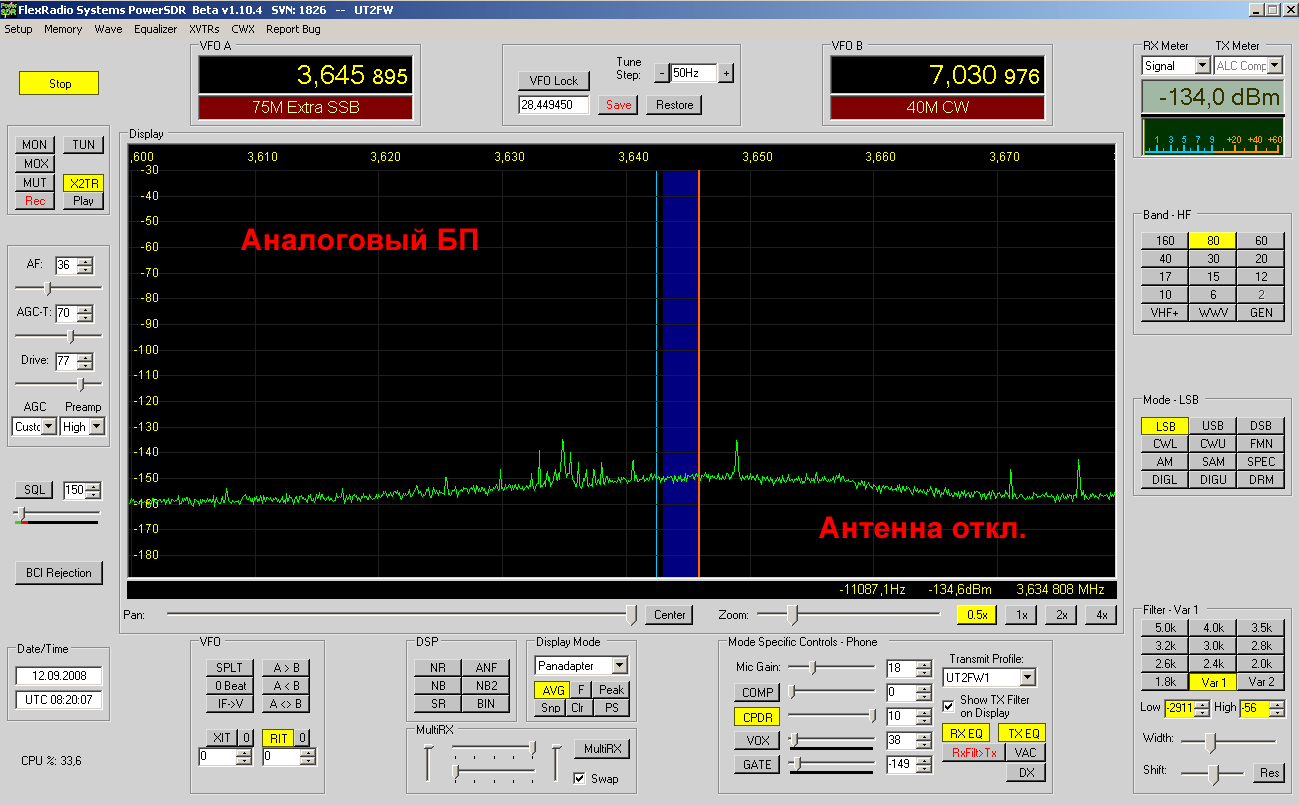

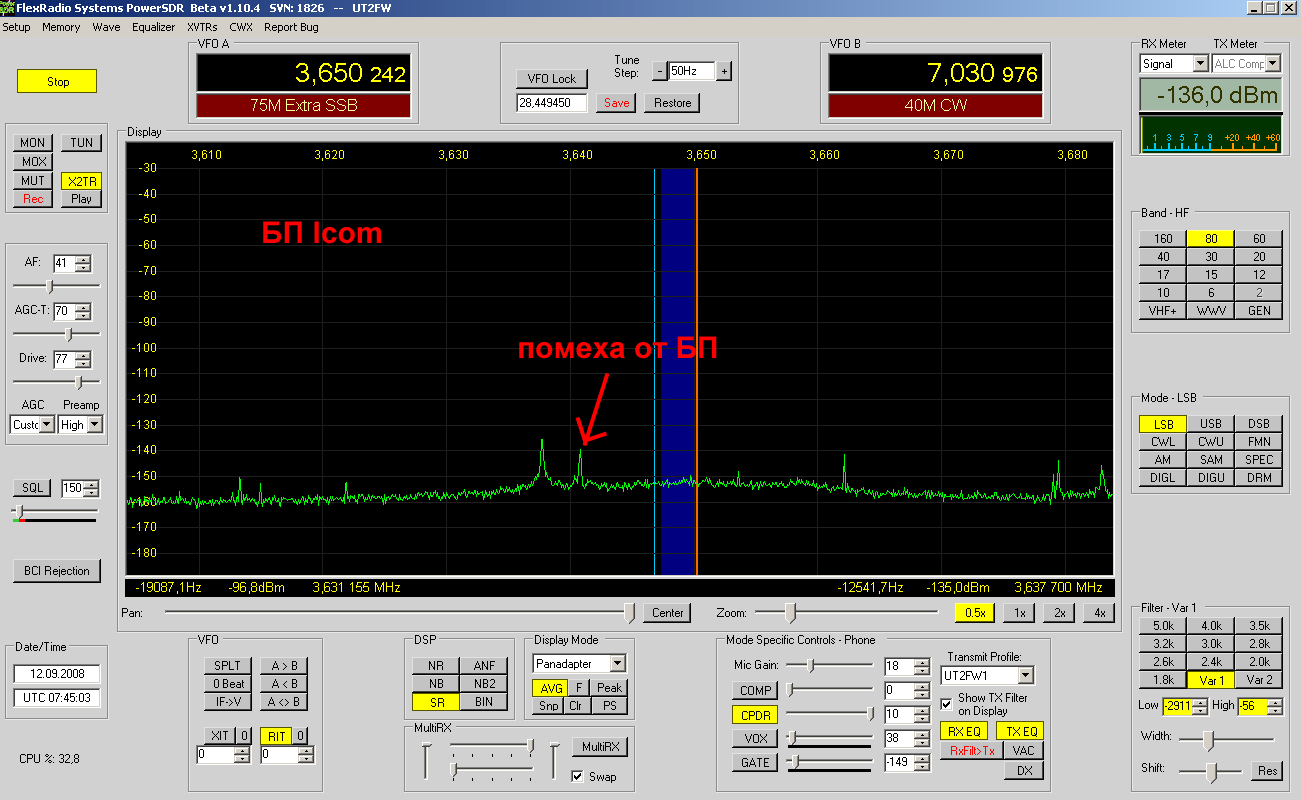

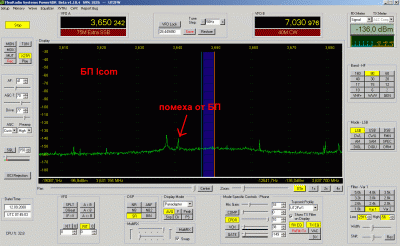

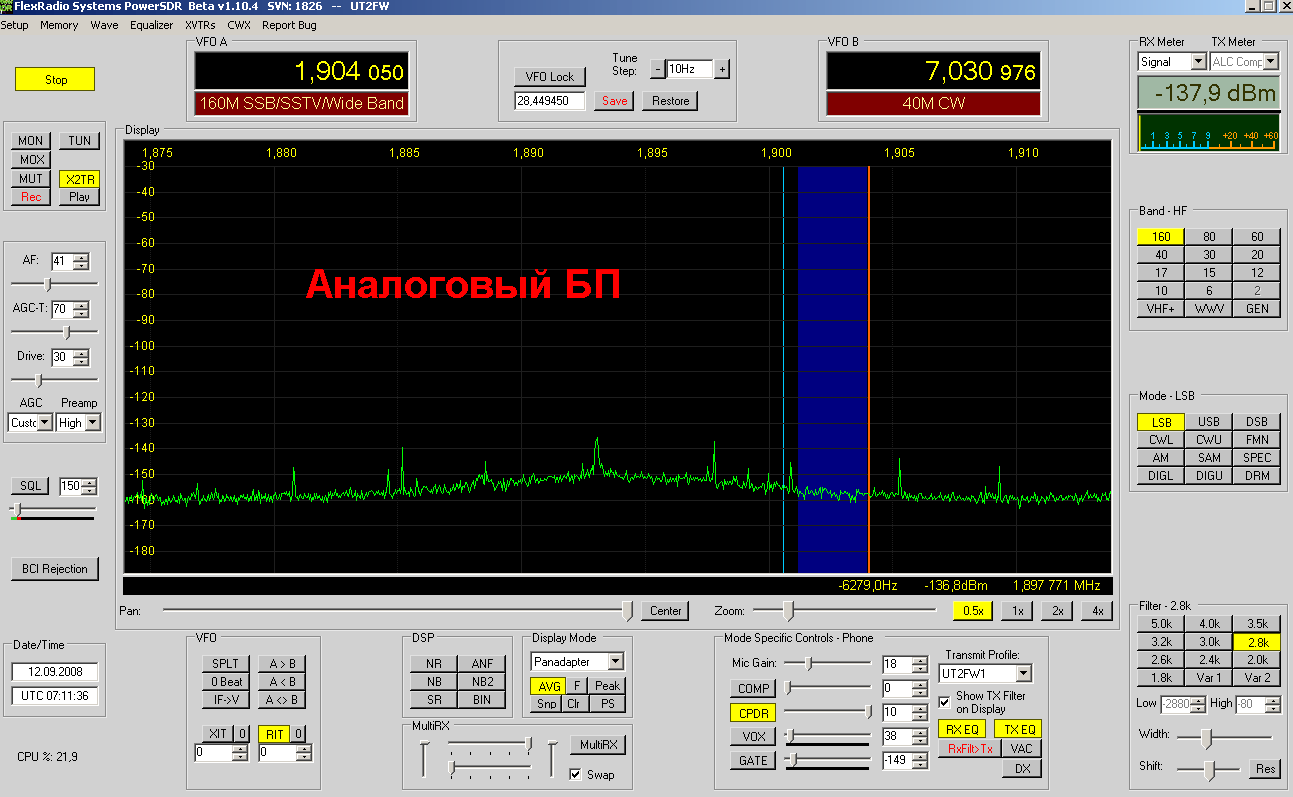

Проверил как "шумят" три типа БП: 1)От Icom фирменный импульсный БП - выделил для лабработы дядя Юра UA6MP, за что ему огроменное Спасибо! 2)"Стандартный" БП от ТРХ "Дунай" - собрал здесь из "того, что было". 3)Набирающий сейчас "обороты популярности" продукт от Mean Well - импульсный БП 12В до 50А - напругу можно увеличить именно в этом экз. до 14,1В.
Пока без комментариев - только картинки.

_________________
Aleksandr

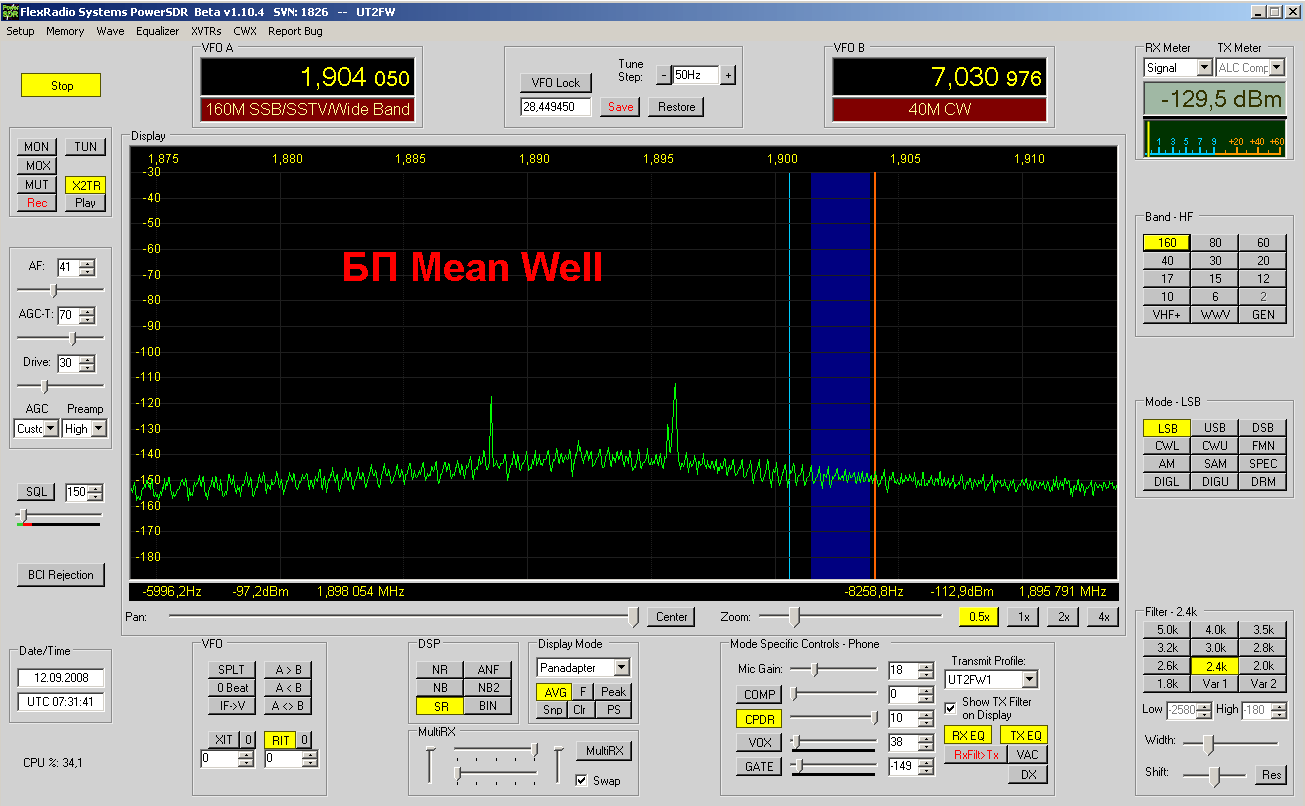

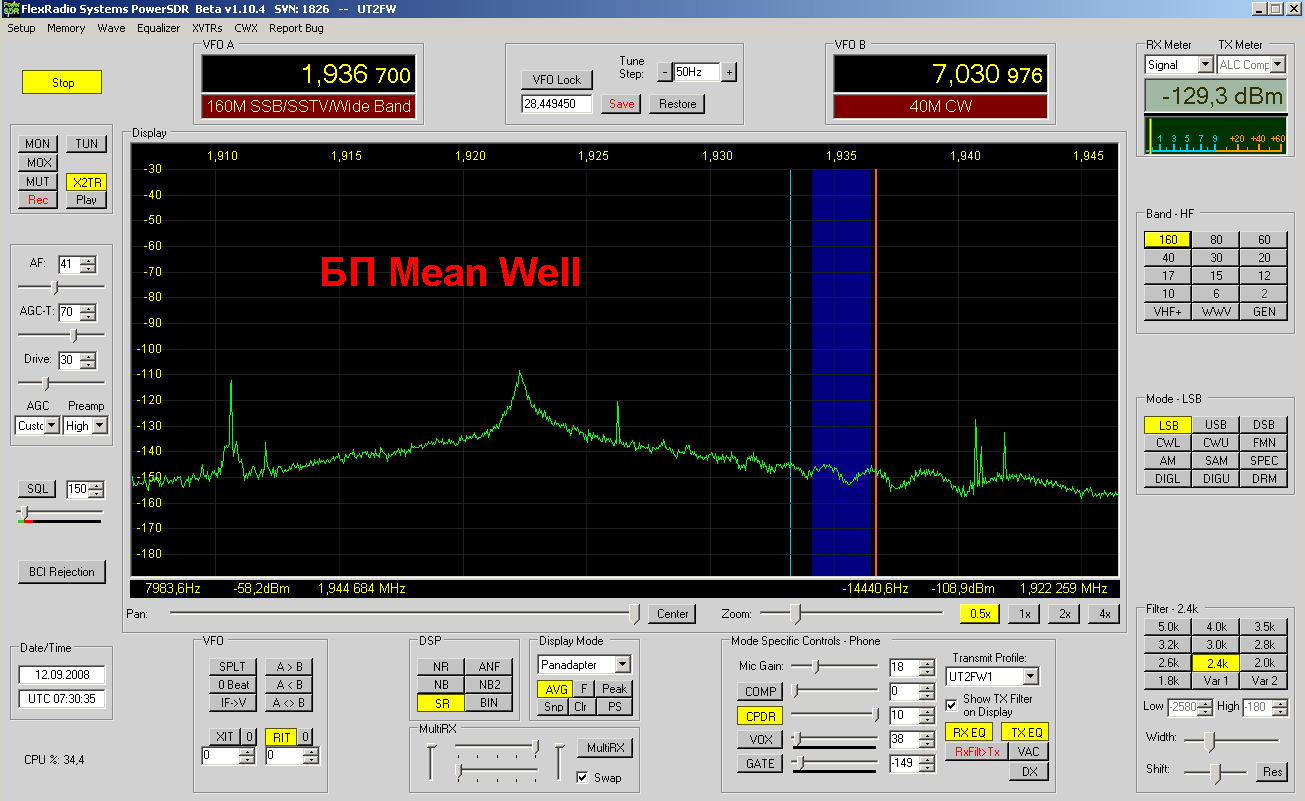

Картинки "мусора" от БП Mean Well.

_________________
Aleksandr

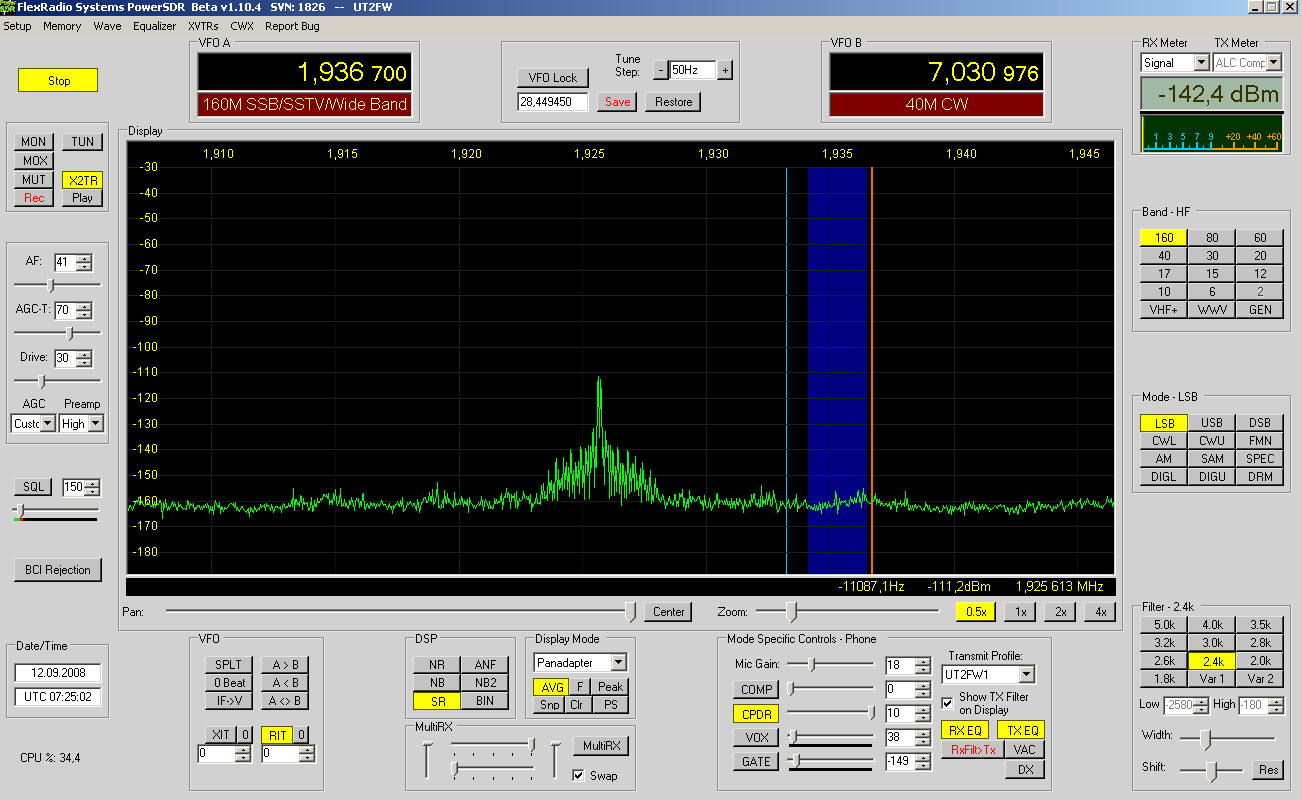

Исходный шум при выключенном СДРе. Компьютер - вот тот, что показывал ранее фото "мини-бикини" материнка + ЖКИ от Самсунга + стандартный импульсный компьютерный БП самый дешёвый и маломощный + Delta-44. Весь "компьютер" лежит на столе в виде "запчастей". Слышу от него помеху на рядом стоящий "Дунай DN-2005". От какого блока именно помеха - не разбирался, может быть, что и от того дешёвого БП. Помеху слышу даже на, в метре расположенный "Шарп", в диапазоне УКВ ЧМ. Когда тот "комп" юзал в Рени от другого БП - не припоминаю такой помехи...

По загрузке процессора вижу, что местные казачкИ подкинули мне скорее всего вирусов - смотрели "разно-всяко картинки-аудио-видео" на том компе с приносимых компакт-дисков и флеш-карт... Но пока не до "вылавливания вирусов" - главное, чтобы работало. А работает неплохо и даже при такой загрузке.

Дополнение -

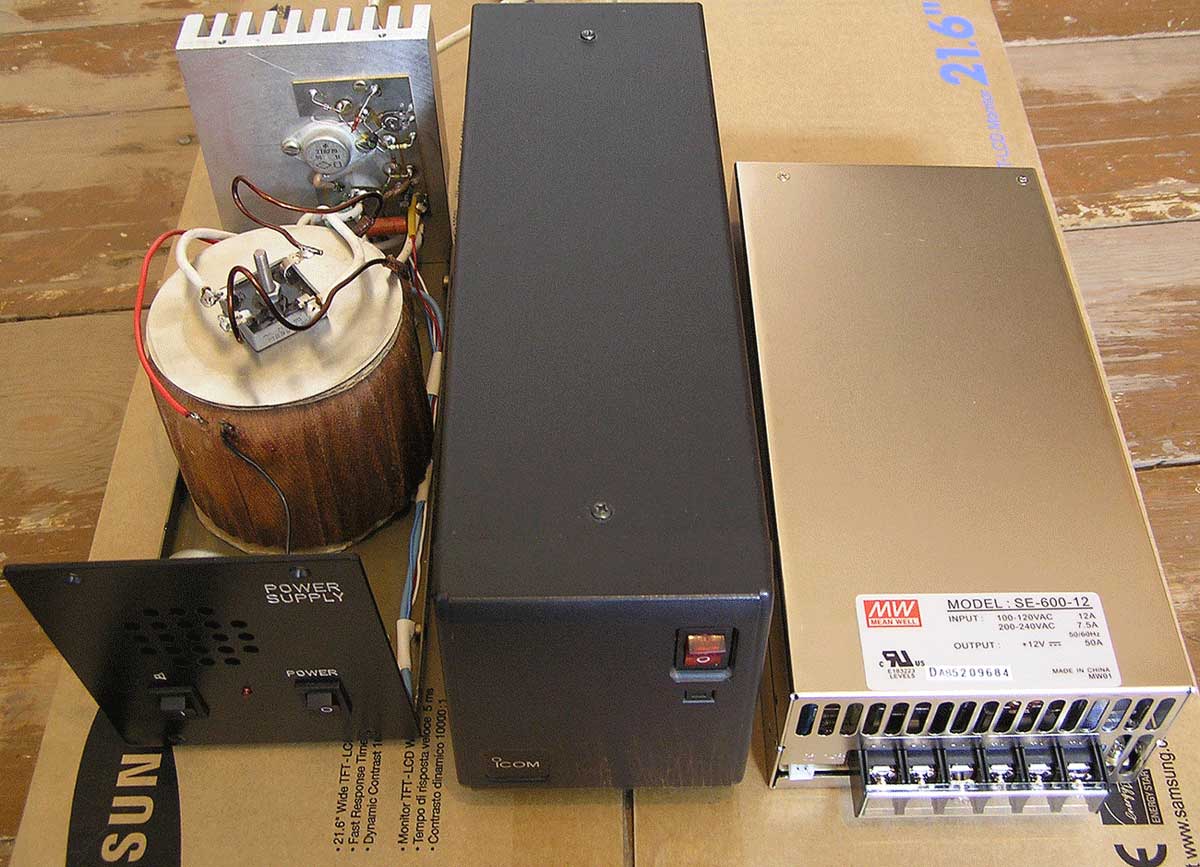

Уже из UB5F добавляю фото испытанных БП. Слева - собран "из того что было" - БП для "Дуная", средний - БП от Icom, предоставленный Юрием UA6MP, справа - изделие от Mean Well 12V 50A.

_________________
Aleksandr

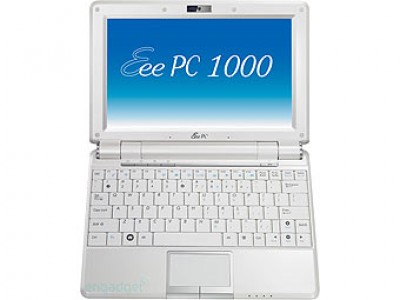

А вот и мини-ноутбуки на процессоре Intel Atom -
http://www.lenta.ru/news/2008/06/03/eeepc/

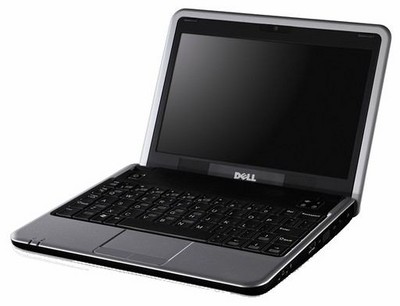

http://gizmod.ru/2008/08/18/xarakterist ... 10_dell_e/ - для тех, кто не в теме - см. предыдущую страничку этой ветки.
Почти два месяца из RU6L "вещал", используя вот такой смешной комп + DN-100 - http://ut2fw.com/phpBB2/download.php?id=328 Никаких глюков-сбоев в работе этого тандема не заметил, кроме помех, которые даже были на УКВ-ЧМ диапазоне. Скорее всего помехи исходили от импульсного самого дешёвого БП для компа, который купил в местном ларьке. Специально поиском источника помех не занимался, т.к. было не до этого - время моего посещения RU6L ограничено. Помеха была даже в дежурном режиме, т.е. когда БП включен в сеть и на мамане светится только один светодиод. Но речь не об этом, а о том, что для СДР техники достаточно мощности дешёвого на сегодня процессора Atom от Intel и этот процессор начинает набирать популярность в различных вариантах комплектности персональных компьютеров. Рано или поздно появится готовая конфигурация, которую без всяких переделок-доделок можно будет напрямую использовать с техникой СДР.
По теме мини-ноутбуков - будем теперь отслеживать эту интересную технику - т.к. цены в том сегменте достаточно демократические - даже начало у них от 300$, а в дальнейшем, когда рынок будет насыщаться, они ещё и упадут.

_________________
Aleksandr

А вот уже и маманька с двухядерным Atom в продаже - http://www.ixbt.com/news/all/index.shtml?10/95/57 - на той платке есть всё что "бабка прописала" для нашей СДРной задачи. Даже по одесским ценам с планкой памяти на 2GB стоимость системного блока не превысит 150$. Если вспомнить как народ на Домодедовском хамфесте отваливал по 150-250$ только за гарнитуру или микрофон для своего любимого буржуя - начинаешь понимать, что цены на компьютерную и радистскую технику - это "две большие разницы"...

_________________
Aleksandr

вот она в продаже http://www.brain.com.ua/Sistemnaya_plat ... 17830.html

В Украине где-нибудь попадались такие в продаже?

_________________
Aleksandr

Приветствую all.
Александр,во вторник отправляюсь в Азию,могу там посмотреть
корпус для Mini.Найду-отмылю,почту проверять буду.
73!rx3mb

Одноядерный "атомник" купил еще летом, не знаю, когда руки дойдут до компоновки... Посмотрим, может и не придется менять на двухядерный. Впрочем, размеры у них одинаковы.

_________________
ARCalc

Приветствую all.
Что-то все молчат,как партизаны на допросе.Вот приобрел мамку
D945GCLF2 от Intel,начинаю собирать моноблок.Что порадовало-на
плате порты LPT и COM,не надо переходников.Конечно,появляются новые версии СДР со встроенными компами, но цены то!Процесс сборки
очевидно займет некоторое время,как то мало свободных финансов,но
постараюсь не затягивать.
73!rx3mb

Вот, на E-Bay откопал:
SDR Radio HF + 6M All Mode, 1W QRP Transceiver
Хотят за него 550$ + пересылка
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=170281456676&category=4674&_trksid=p2773.m263&_trkparms=algo%3DSI%26its%3DI%26itu%3DUCI%26otn%3D40%26po%3DLVI%26ps%3D54

This QRP Software Defined Radio has compatibility with any version of PowerSDR 1.x.
This radio can be labeled as Flex Radio SDR-1000 clone.
HF + 6M All Mode Software defined HAM Transceiver.
Covers all bands from 160M-6M in Transmit and 500Khz-65MHz in Receive.
Transmitter 1W.
BPF filters are used for saving receiver's high quality.
BPF filters switch with the help of military relay that improves receivers dynamic characteristics.
Crystal oscillator 200MHz is used for saving better noise characteristics of receiver.
LPT cable - 15$

Contacts:
Ukraine, Kiev
Phone: +14193017014 or +380963668456
sdr.radio@gmail.com

Это наверное т.н. Киевский вариант SDR-1000???

А вот другой SDR аппарат оттуда-же (с E-Bay)
WonderRadio HF+ 6M All Mode SDR TRX
Хотят за него 152,50$ + 39$ пересылка на Украину
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=220316701223&category=4674&_trksid=p2773.m263&_trkparms=algo%3DSI%26its%3DI%26itu%3DUCI%26otn%3D40%26po%3DLVI%26ps%3D54

Спецификация:

Receiver Frequency Range
15KHz-60MHz

Transmitter Frequency Range
160M-6M

IP3 - Third Order Intercept
+28 dBm

Two Tone, Third Order Dynamic Range
+99 dB (Will vary with different sound cards)

MDS (14.2MHz, 500Hz BW, Delta 44 sound card)
-132 dBm High Preamp, -122 dBm Med Preamp

Minimum Tuning Step
1Hz

Direct Digital Synthesizer (DDS) Clock
200Mhz

Max. Receive Bandwidth
192kHz (Depends on sound card)

Transmit Power
160M-10M - 1W PEP, 6M - 500MW

Control Interface
PC Parallel Port (DB-25 connector)

Rear Panel Control Outputs
15-pin "D" connector for external amplifier and band control relays

Input Controls
PTT, Code Key, Microphone

Sound Card Interface
Line In, Line Out, Speaker Out, Microphone In

Power Supply Requirement
13.8VDC @ 1.25A (Max)

Оказывается это Индийский клон SDR-1000!!!
http://www.sdrtec.com/

А, что вы сейчас на цену смотрите? Его если внимательно присмотреться выставили за один бакс. Более-менее точная цена будет к моменту окончания торгов. А это та цена которую уже накрутили покупатели. Сделайте ставку вы - цена подымется еще. Там еще почти три дня торгов. Если минимальная цена не будет пройдена то продавец в праве снять лот с торгов.
Вот к примеру на нашем аукционе "Молоток" можно прохора третьего за 602,18 $ "отслюнявить". В реалии кто вам продаст его за такие деньги?http://molotok.ru/item483486880_kv_radiostanciya_icom_ic_756pro3.html
Или АКЦИЯ___Шуба из ПЕСЦА Коллекция 2009 "ФРАК http://molotok.ru/item490952437_akciya_shuba_iz_pesca_kollekciya_2009_frak.html
Так шубка вообще рупь стоить

А если хорошо присмотрется то можно многое понять по нику (jenyatarasova)продавца. От куда сей девайс. Да и фото СДРа никак не Киевского.

_________________
Вячеслав, UT4UDV

А если хорошо присмотрется то можно многое понять по нику (jenyatarasova)продавца. От куда сей девайс. Да и фото СДРа никак не Киевского.
А ведь действительно... Не Киевский это вариант! И ник продавца сказал о многом (особенно его вторая часть) ...
