Александр здравствуйте, я тоже столкнулся с этой проблемой излучения на обоих боковых полосах DN-100, я почти не работал на SDR, тут теперь решил вновь его покрутить, и народ мне в эфире сказал, что работаю на обоих боковых. Прошу Ваш файл настроек или где в настройках проги PSDR можно пофиксить этот баг. P.S. DN-100 приобретал у Вас. 73! Юрий. Вначале инфо в тему по каким причинам в СДРе (без разницы чьего он изготовления или типа) может проявляться неподавленная боковая. Как вы заметили, после того как приобрели (сделали) СДР, что между ним и звуковой картой должно быть два шнурка "стерео", ну или 4-ре шнурка "моно". Т.е. мы имеем два независимых канала передачи - один RX, второй ТХ между звуковой картой и СДРом. По этим раздельным каналам идут два одинаковых сигнала (но сдвинутых по фазе) от СДРа в звуковую - это канал RX. И из звуковой в СДР - это канал передачи - ТХ. Так вот - в идеале эти парные сигналы должны быть абсолютно одинаковые по амплитуде и иным характеристикам, только сдвинуты на 90град. Сдвиг тоже должен поддерживаться очень точно. Акцентирую внимание читающего - речь веду о 4-х сигналах, т.е. два в тракте приёма и два в тракте передачи. Эти каналы независимы - т.е. в СДРе "раздельные" тракты приёма-передачи. Ниже будет понятно, почему заостряю на этом моменте внимание. Идём далее. Тракт приёма - самый "тяжкий" для наших "умудрённых самоделкопаянием" аматеров. Почему "тяжкий"? А потому, что всё видно на панораме. Тем более, что в софте "покрутить" можно. А что для нашего менталитета бальзам на душу? Читать-вникать или сразу крутить? Подсказать?
Так вот, дядьки-флексы, прекрасно понимали, что невозможно получить два абсолютно одинаковых сигнала, да ещё с требуемым сдвигом фазы - что они сделали? Они ввели возможность калибровки в софт. Т.е. пусть мы получаем по двум шнуркам тракта RX из СДРа в звуковую два сигнала, которые немного отличаются друг от друга. Для того, что бы компенсировать их различие и уже в математику программы те сигналы подать абсолютно одинаковые - для этого и организована калибровка. Т.е. когда мы калибруем СДР - то в режиме калибровки оба сигнала программно выравниваются по уровням и по требуемому сдвигу фазы. И после этого, уже подогнанные, поступают в блок математическиой обработки, которая нам в итоге выдаёт полезный сигнал требуемого вида излучения.
Откуда "вылезает" неподавленная боковая? Имеем в виду, что мы уже работали на СДРе - т.е. всё было гуд с балансировками-подавлениями-калибровками. Имеем, так сказать, две "базовые" причины:
1.Нарушаются сигналы в "железе", т.е. в СДРе.
2.Нарушаются сигналы в софте.
Под "нарушением" имею в виду изменение сигналов (или какого-нибудь одного) от тех изначальных сигналов, с которыми мы проводили калибровку и потом работали. Например - изменился уровень одного сигнала - всё, "пипец" - баланс сигналов, поступающих в математику софта нарушен - в итоге ухудшится подавление боковой и зеркалки. Или - любимая жена поливала цветочки на подоконнике - водичка с подоконника попала на шнурки между СДРом и звуковой, затекла в один шнурок - изменился сдвиг фаз между каналами - "пипец" - полезла боковая и зеркалка.
Перечислю наиболее вероятные
неисправности по пункту №1.
а.Нарушен контакт в разъёмах шнурков.
б.Произошли механические изменения в целостности шнурков - жена по шнуркам походила, когда цветочки поливала, кот Васька когти об те шнурки поточил и ты-ды и ты-пы.
в.Статика - саааамый частый и тяжкий к выявлению случай. Встречено два вида статики в СДРной технике. Со стороны "крышки" и со стороны "дна", т.е. входа и выхода.
Вход - это наиболее понятный канал поступления - когда антенну не отключаем. Выход - об этом канале писал неоднократно - разные потенциалы между СДРом (воткнутым в розетку но даже не включенным! или только с подключенной антенной) и компьютером. Компьютер тоже может быть не включен. В руководстве пользователя по этой теме сомневающимся предложил - пусть компьтер будет не включен (лишь бы от него вилка в розетке торчала или шнурок до телефонного модема тянулся) - положите на его металлич. поверхность голую руку и лизните разъём от антенны. И как? в глАзках потемнело? А то...
Особливо неверующим рекомендую такую экзекуцию проделать перед грозой или когда снег сухой валит. Т.е. достаточно "передёрнуть" шнурки между СДРом и звуковой - при наличии разных потенциалов между ними, есть опасность "подсадить" или вообще статикой вывести из строя схемотехнику как СДРа, так и звуковой карты.
г.Законы Мерфи или "кармические" проблемы пользователя. Их неисчислимое множество. От варианта - жена трансивер выкинула с третьего этажа. Вполне серьёзно - и такой случай был, из третьего района мне дама звонила и интересовалась можно ли отремонтировать трансивер, если его катапультировали с балкона третьего этажа.
До варианта: "Александр, подскажи - что-то S-метр неправильно показывает". Оказывается внук своими шаловливыми пальчиками миллиамперметр S-метра "подремонтировал" - видимо хотел пошшупать стрелочку в том окошечке...
д.Надёжность комплектации. Надеюсь, любому человеку в здравом уме, а тем более радисту, понятно, что 100% надёжности не имеет ни одна железка. Да и вообще - ничто и никто не имеют 100% надёжности. А тем более сложная техника. Всегда привожу пример - американские шаттлы с людьми на борту падают и подводные лодки тонут. А в них не чета нашей комплектация и всё равно сбои регулярны.
P.S.Кстати, и автор этого инет-ресурса не является исключением по теме "кармических" проблем и законов Мерфи. В своё время и доча кабель к антенне резала ножичком - ребёнок хотел узнать, что там внутри той чёрной "трубочки"?
И вирусы не давали правильно работать софту PowerSDR - см. здесь =>
viewtopic.php?f=2&t=3&start=75 А уж, что может происходить в компьютере, когда им пользуются несколько человек с разными интересами - в эту тему нужно писать отдельную книжку. Этот этап в жизни прочувствован на собственной шкуре - пока дочка была школьницей, компьютер в семье был один.
Неисправности по пункту №2. Здесь их меньше, но не по количеству, а по вариациям. А скорее всего, это мы такие "компьтерщики"...
а.Шаловливые ручки. Это когда бездумно по кнопкам-пипкам-сетапу СДРной программы. Типа - а дай-ка покручу и потом поглазею чё получилось.
б.Компьютерные вирусы. Страдает не только СДРный софт, но и любой иной софт в компьютере.
в.Конфликты между софтом. Это когда одна программа мешает другой полноценно работать.
г.Бетта версии софта. Т.е. неотработанный ещё и не окончательно "вылизанный" софт.
д.Традиционно - законы Мерфи и "кармические" проблемы - это всё то, чему мы не можем найти внятного объяснения. Или то, что всего лишь однажды случилось, и у одного пользователя.

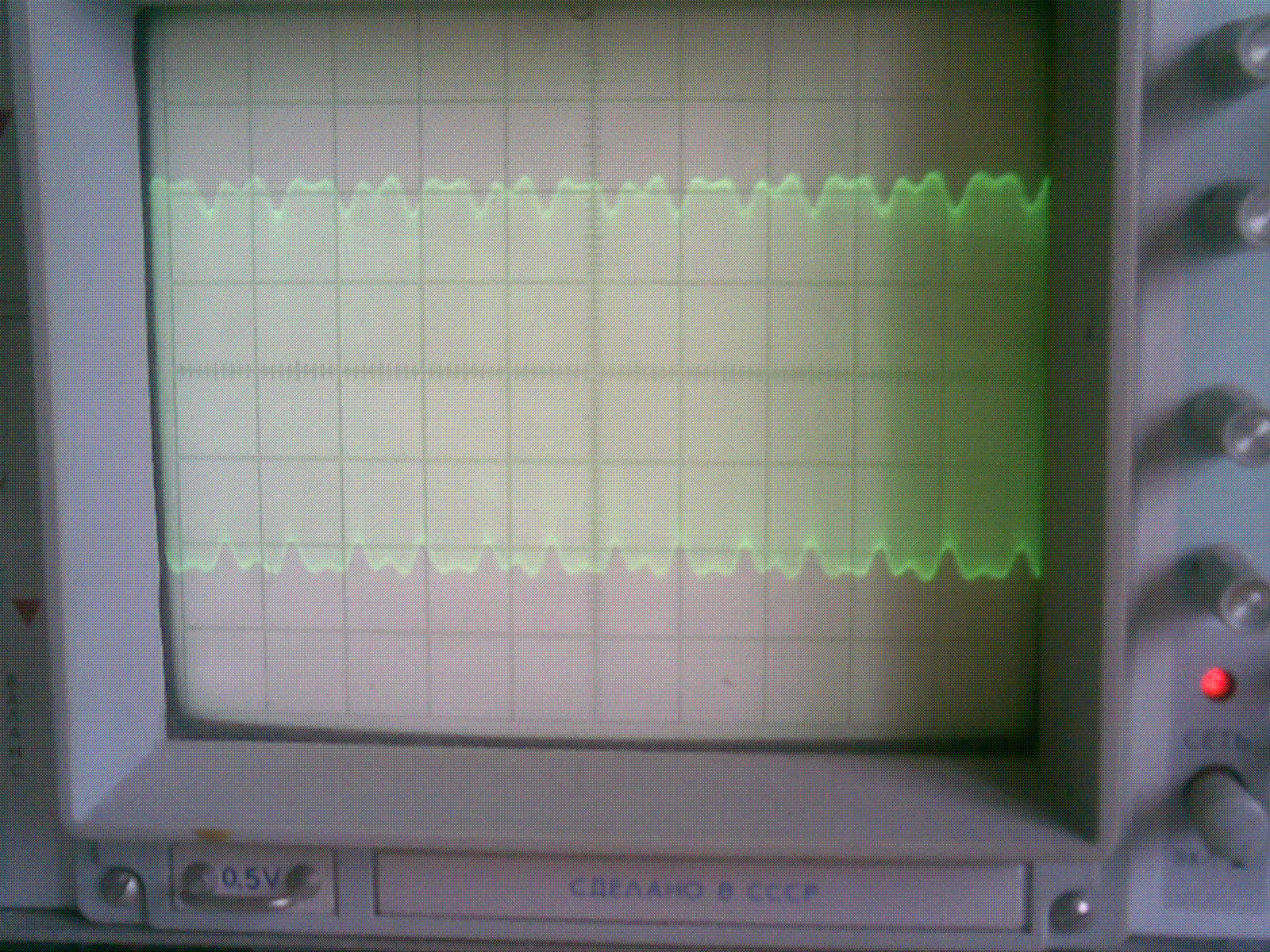

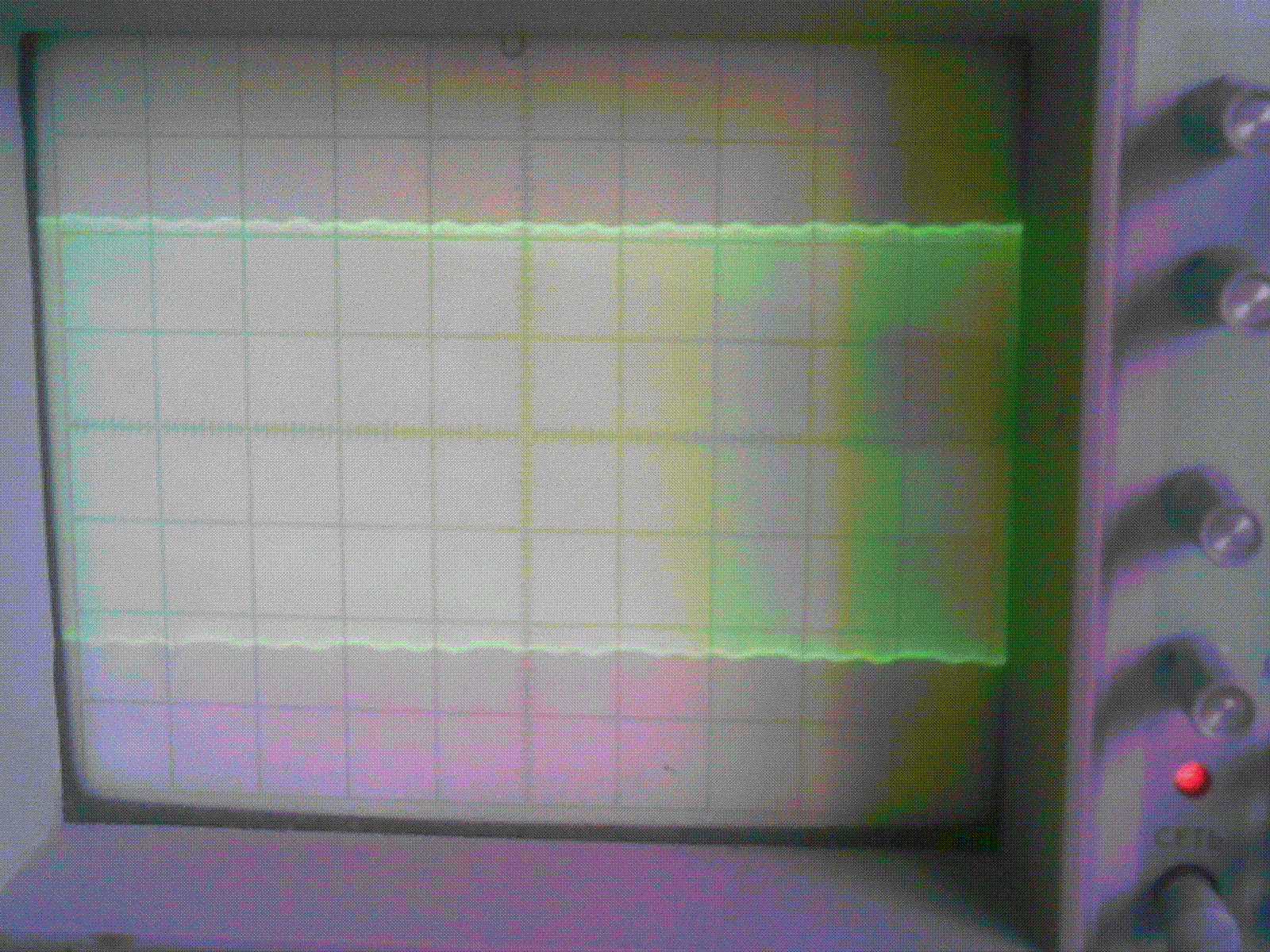

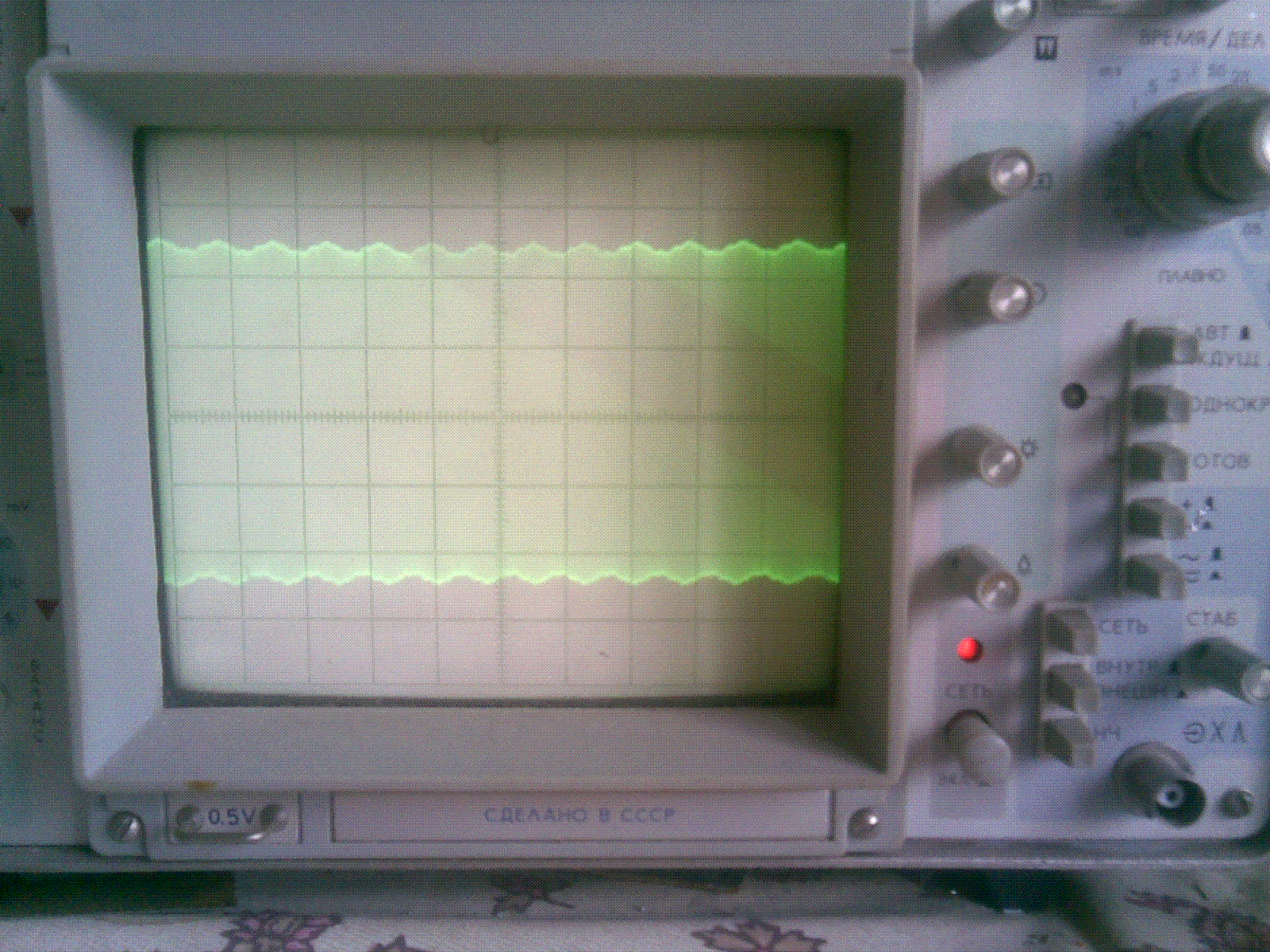

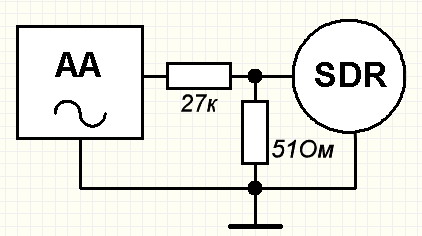

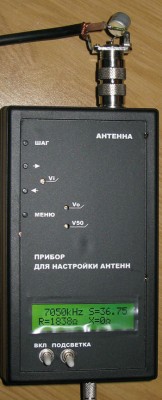

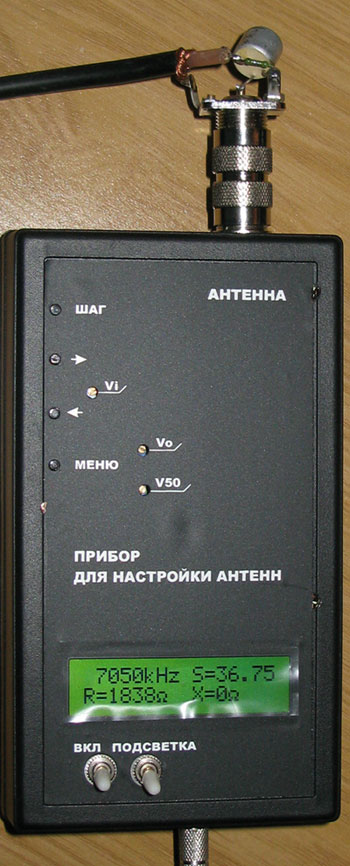

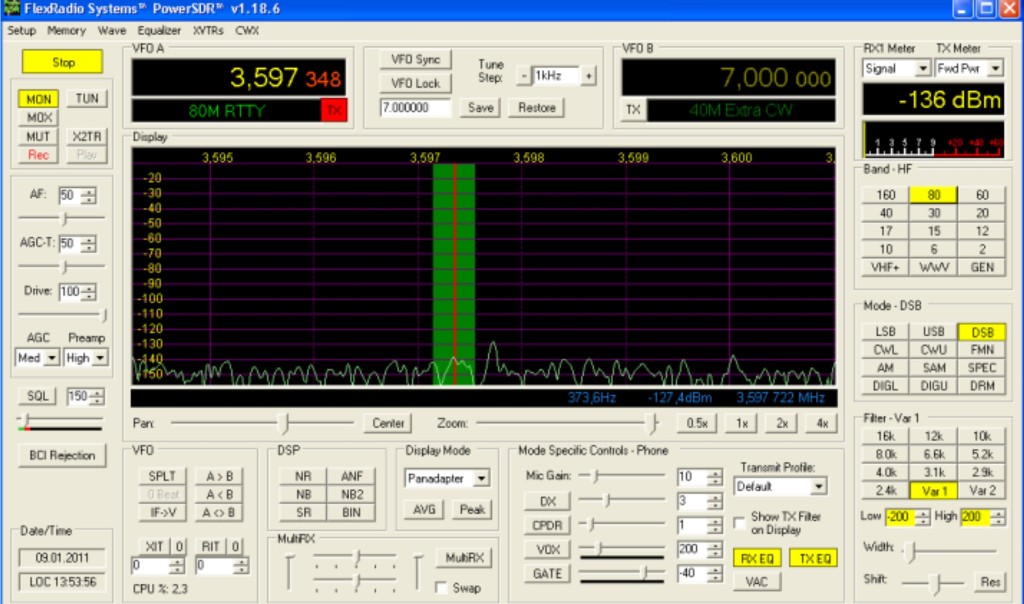

По тракту RX мы прошлись - здесь вроде бы насколько сложно - настолько и просто - можно калибровать и глазеть что получается. Т.е. если вы подали от ГССа (или АА от UT2FW
) на вход СДРа сигнал на автокалибровку - оно калибровало-калибровало и выдало оба движка недалеко от нулевого значения - значит всё гут с "одинаковостью" каналов тракта RX. Если же после автокалибровки движки "разогнало" по разным крайним углам - это говорит о том, что сигналы каналов сильно отличаются друг от дружки - нужно пройтись по выше указанным пунктам.

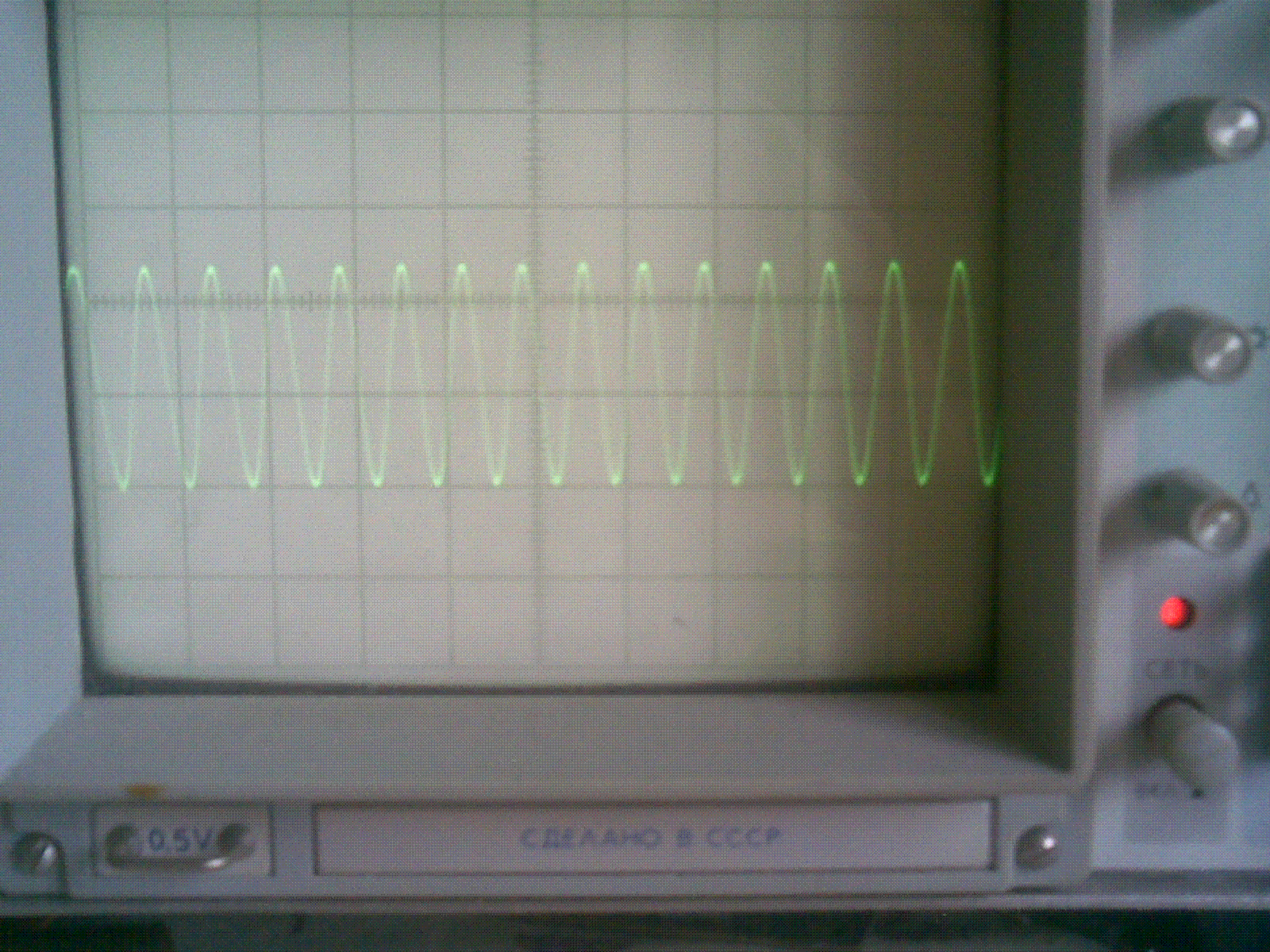

Теперь о том, на что акцентировал внимание читающего выше. А именно - у нас калибровка тракта ТХ производится отдельно от тракта RX. И, к сожалению, отдельной панорамы на просмотр своего сигнала ТХ в СДРах не придумано. Т.е. чтобы откалиброваться по максимуму подавления боковой - нужно подтаскивать к СДРу, как указано в мануале пользователя:
A spectrum analyzer is ideal but a second receiver should enable you to get satisfactory rejection levels. Т.е. какой-то внешний приёмник для контроля. Если вы хотя бы один раз проконтролировали (или ваш сигнал сосед послушал) подавление нерабочей боковой - и всё было в норме, а потом вдруг - "ни с того, ни с сего боковая вылезла" - идём по пунктам неисправностей, перечисленные выше. Обычно движки калибровки тракта передачи так и остаются в нулевых положениях. Почему так? А потому что, при исправных трёх узлах: СДР-шнурки-звуковая + установках по умолчанию в софте - подавление нерабочей боковой в "автомате" получается не хуже 50дБ. И что-то там дополнительно "вымучивать" не имеет абсолютно никакого сенсу. Нууу... если вы не "мазохист от радизма"... Бо, есть такие дядьки, которым радиолюбительство важно именно возможностью постоянного "чего-то-верчения"... И это их "таракан в голове" - лишь бы они нас не пытались им опылить...

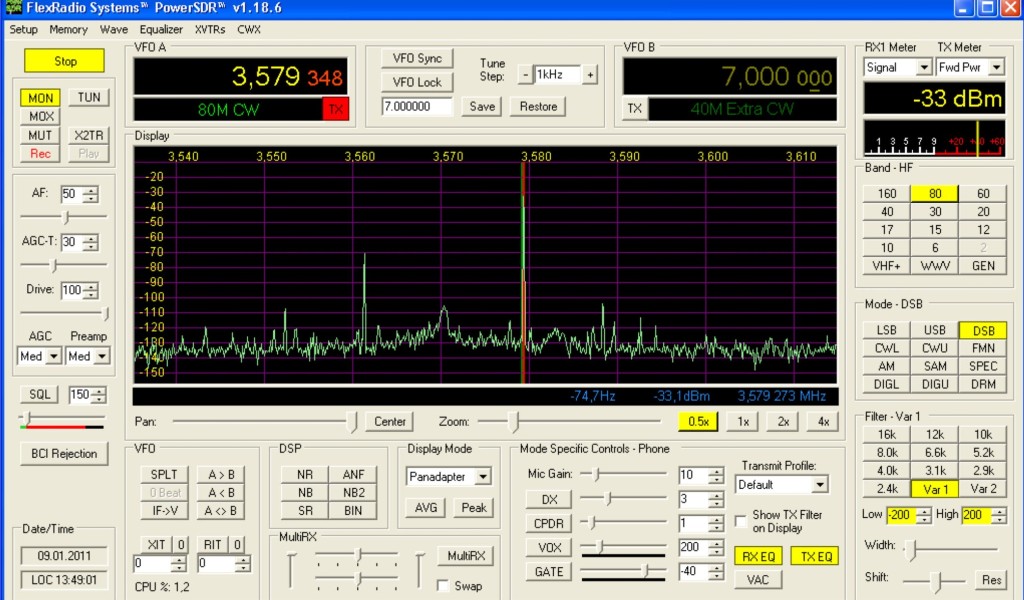

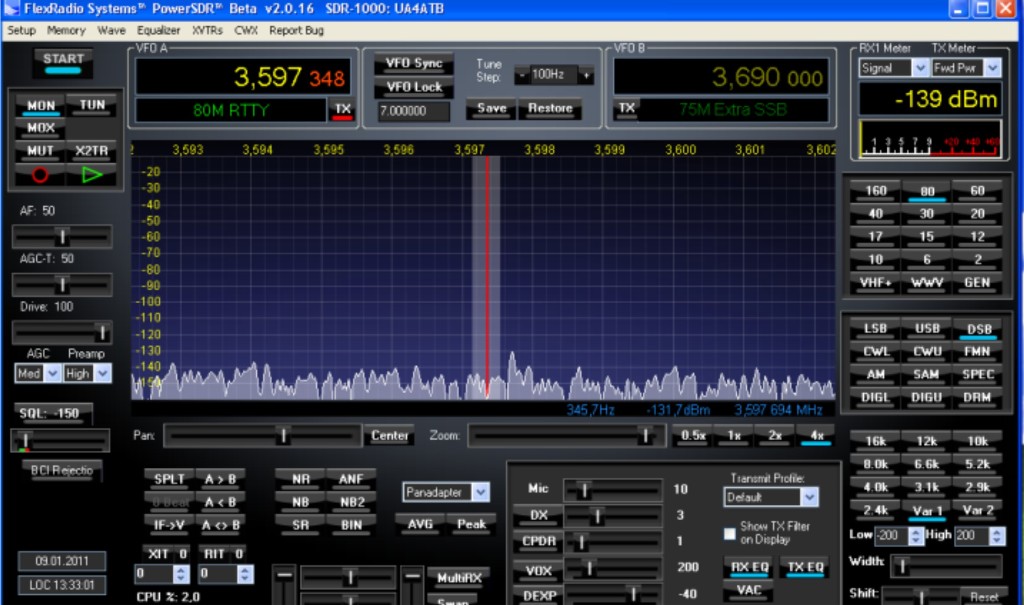

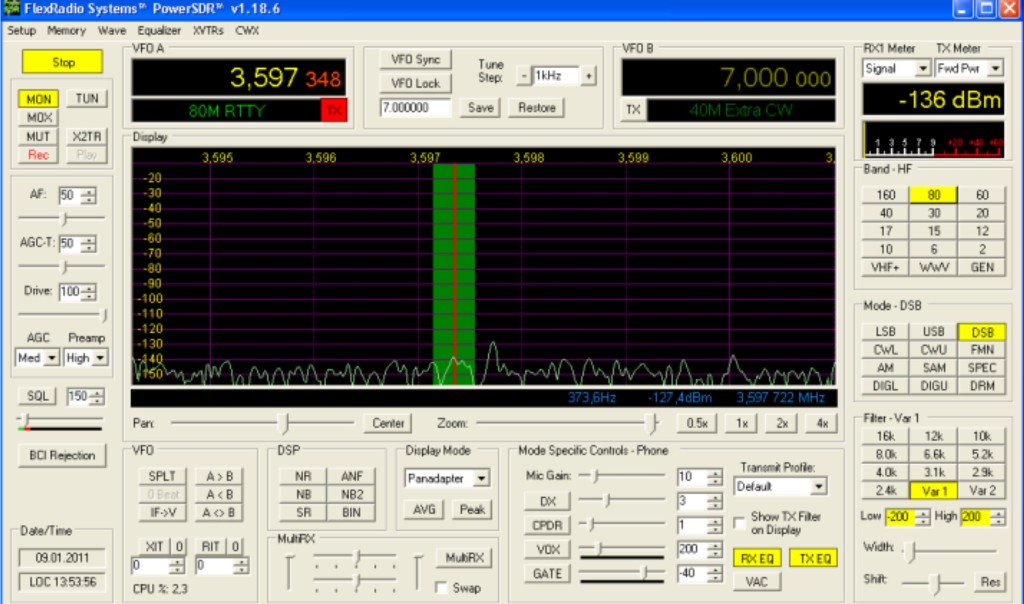

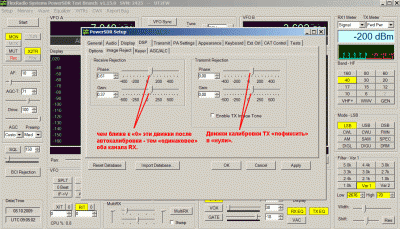

Вот Юрий и ответ на вопрос - "где пофиксить?" - см. ниже.

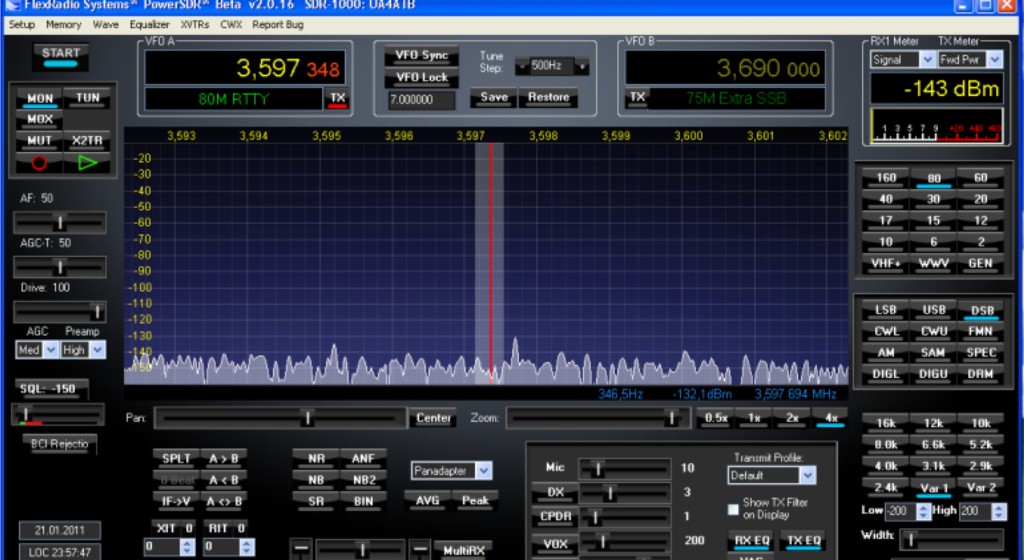

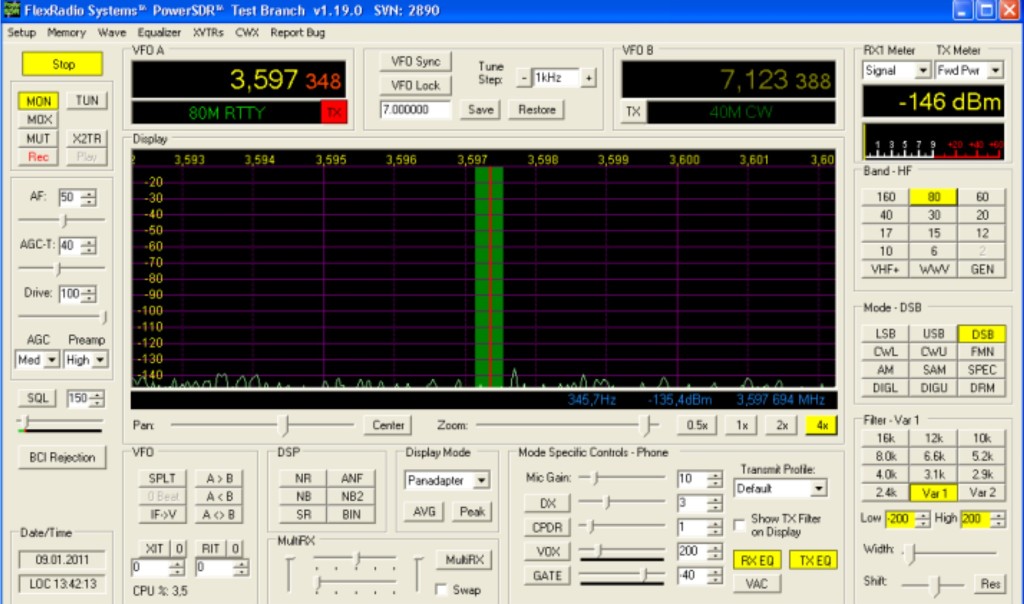

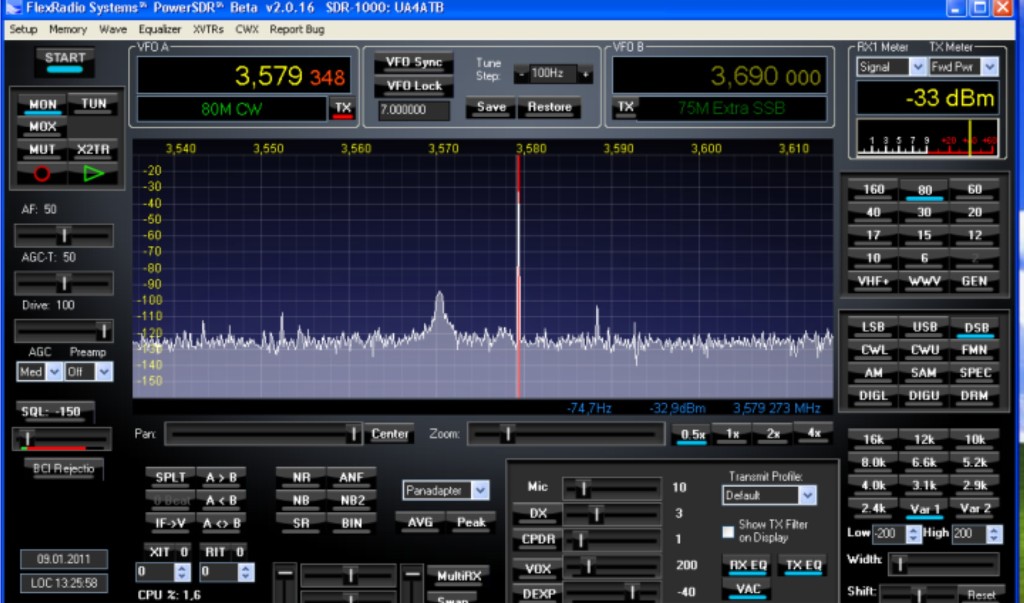

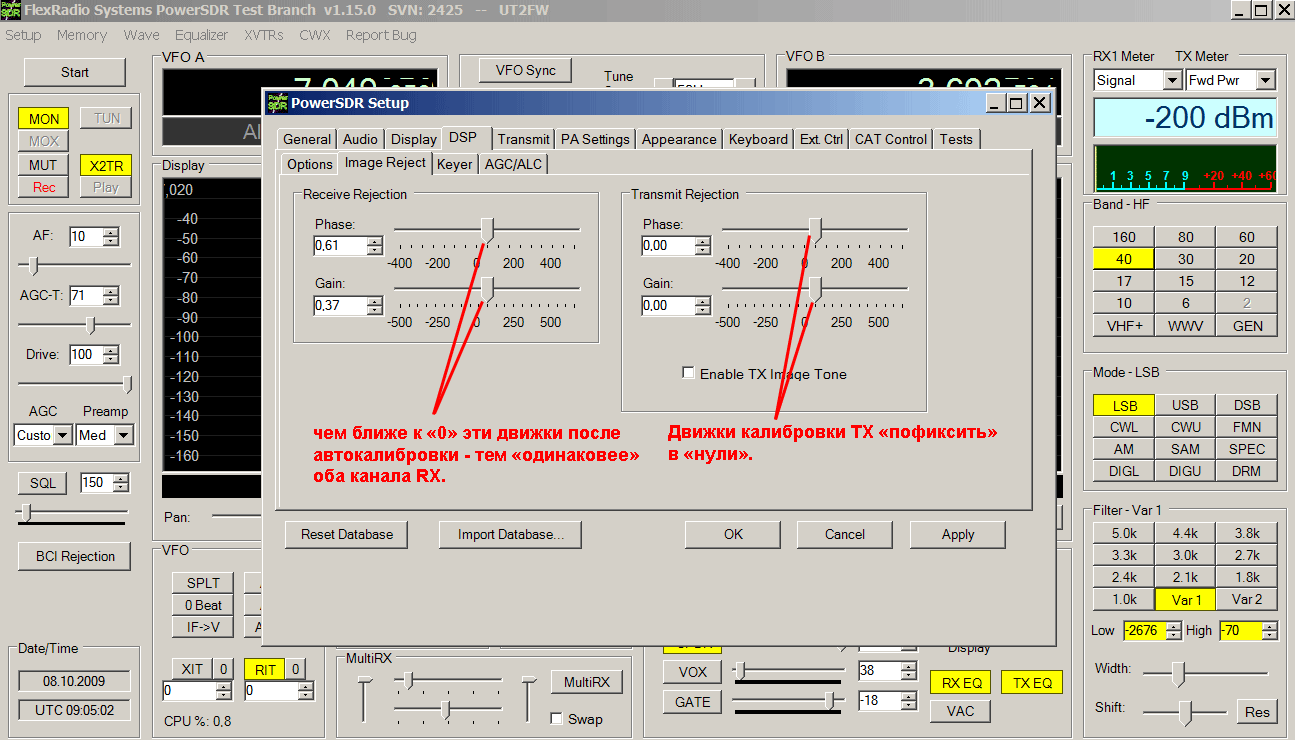

По теме файла настроек - компакт-диск от UT2FW, который идёт с СДРом => папка Install SDR1000 => любая папка с софтом PowerSDR, который не нужно инсталировать, например PowerSDRsvn2458 => в ней и находим файл настроек
PowerSDR.mdb Если тот компакт-диск вже неизвестно где - берём ниже.
Вопрос "актуально-потребный" - обычен летом или после лета, когда забывается отключать от неработающей аппаратуры антенны - продублирую его и в раздел для начинающих СДРщиков.
Этим летом два дядьки попали на статику. Как правило летят микросхемы смесителей на плате TRX. У одного заодно и УВЧ вылетел - видимо большие антенны...
И ещё раз акцентирую внимание - не факт, если приёмник работает, то значит и передатчик однозначно на 100% будет рабочий - тракты RX-TX в СДРе раздельные, кроме входных ДПФов и синтезатора. Хотя, в прошлом году был интересный случай. В СДРе у дядьки из Узбекистана от статики "подсела" микросхема смесителя приёмника и она шунтировала смеситель передатчика. На приём практически изменений не было заметно - только если от ГССа померить чувствительность. Но когда он начал запускать передачу - увидел неподавленную несущую, которая дополнительной калибровкой не убиралась - это тот вариант, о котором указал выше - когда движки калибровки "вразброд".
