 Заголовок сообщения: Cхема основной платы №5
СообщениеДобавлено: 22 сен 2010, 15:33
Не в сети
Присоединившийся

Зарегистрирован: 22 сен 2010, 15:26
Сообщения: 3
Позывной: нет
Имя: сергей
Алексанр Юрьевич! Почему на схеме основной платы отсутствует резистор R106, а на монтажке он есть ro-8


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 22 сен 2010, 19:15
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
sergejka писал(а):
Алексанр Юрьевич! Почему на схеме основной платы отсутствует резистор R106, а на монтажке он есть ro-8
Хороший вопрос! Видно, что есть ещё паяльщики выводных деталей. 8:)
Отвечаю на него: потому, что по большому счёту всё будет работать и без него... Это дополнительный резистор, которым можно подобрать "плавность" регулировки VBT - т.е. предел изменения напряжения, для сужения полосы пропускания второго кварцевого фильтра, не обращая внимания на номинал применённого переменного резистора для этой функции. Дело в том, что изменение ёмкости варикапов нелинейно, к тому же зависит от типа примененных варикапов. Посему бывает так - примерно при повороте ручки регулятора на 30% полоса может измениться на 60-70%. Вот тем резистором и выбираем предел изменения напряжения на варикапах, чтобы "растянуть" изменение полосы пропускания на весь оборот ручки переменного резистора.
Добавил на сайт схему из ПИКАДа и фотку готовой платы с большим разрешением, см. по ссылке => САЙТ
Сюда выкладываю только схему в PDF, т.к. картинка занимает приличный объём - 1,3МБ. Схему преобразовывал из ПИКАДа - это профессиональная программа разводки печатных плат - посему там главное сами элементы, а не их номиналы. Проверил вроде бы все номиналы элементов в соответствие с готовым изделием и исправил, но не гарантирую 100%, что чего-нибудь не упустил. Посему - желательно всё же контролировать номиналы по подробному описанию и фото платы с большим разрешением - архив и фото см. на сайте.


Вложения:
Osn#5.pdf [120.41 КБ]
Скачиваний: 1331

_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 26 сен 2010, 07:34
Не в сети
Присоединившийся

Зарегистрирован: 22 сен 2010, 15:26
Сообщения: 3
Позывной: нет
Имя: сергей
Благодарю Александр Юрьевич!Вот что значит перерыв в паяльных делах, мог бы и сам догадаться зачем нужен этот резистор.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 26 сен 2010, 21:01
Не в сети
Присоединившийся

Зарегистрирован: 22 сен 2010, 15:26
Сообщения: 3
Позывной: нет
Имя: сергей
А.Ю! Почему в предыдущих версиях основной платы транзистор "VT25" соединялся с "VT3" через ёмкость 10n, а в версии платы №5, этой ёмкости нет-не ошибка ли это???????


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 02 окт 2010, 07:33
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
sergejka писал(а):
А.Ю! Почему в предыдущих версиях основной платы транзистор "VT25" соединялся с "VT3" через ёмкость 10n, а в версии платы №5, этой ёмкости нет-не ошибка ли это???????
Внимательнее глазеть на фото готовой платы. Есть там тот элемент. Это резистор 390-470Ом. Для чего тот элемент нужен? По большому счёту там не нужен ни конденсатор, ни резистор. Т.к. КП103 здесь используется как "переменный резистор", при помощи которого мы ручкой переменного резистора с передней панели регулируем усиление каскада VT3 и соответственно степень ограничения SSB. Опыт от "эксплуататоров" показал, что если можно "накрутить" - то накручивают по максимуму! ro-3 Соответ-но народ в эфире от таких сигналов начинает разбегаться в разные стороны, вспоминая дядю Сашу "незлым тихим словом". Вот тот резистор и увеличит минимальное сопротивление перехода КП103 - тем самым не позволит получить максимальное усиление VT25 - максимальную степень ограничения SSB сигнала. Чем больше номинал резистора - тем меньше усиление VT25 - тем меньше ограничение SSB.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 02 окт 2010, 08:15
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Из переписки -

> Здравствуйте Александр . Вопрос такой : кварцы pal с какими логотипами посоветуете приобретать для изготовления фильтра , а
> какие не преобретать ? У меня с логотипом MBC , но я от них не в восторге
> .Заранее спасибо.


где-то в описании "Портативного" расписывал подробно ту тему... Please, см. сайт-форум.

>Интересно если не секрет,а какие вы используете?

Секрета нет. Использую максимально качественные кварцы, которые есть в предложениях. Последняя партия ELZET. Использовались и FT. Была оч. хорошая партия ETHER - они были не на ПАЛ частоту - где-то килогерц на 50 ниже - классные китайские кварцики, жаль больше не попадались...
По подбору кварцев - поставщики у меня постоянные - посему прошу привезти все типы, которые на момент покупки есть в предложениях. Затем выбираю те, из которых можно делать фильтры. Покупается партия не менее 1000шт - тратится неделя времени на перебор всех кварцев. Подобрать "по частоте" - это 20% работы. Важно кварцы выбраковать по активности и затем подобрать "по АЧХ". Специально взял в кавычки АЧХ - т.е. смотрю отклик кварца на Х1-38 - по нему чётко видны все характеристики кварца. Если партия хорошая - можно выбрать из неё 50-60% для фильтров. Обычно 30-40% идёт на фильтры - остальные отдаю обратно поставщику - может вот из той отбраковки и покупаете? |)
Хотя дюжа переживать на сей счёт не нужно. Знаю, что популярные изготовители кварцевых фильтров абсолютно не заморачиваются подбором кварцев - просто запаивают все подряд и весь "подбор". Расчёт на то, что всё равно работать будет, если не попадётся "дохлый кварц". Народ активно юзает тот продукт и счастлив - главное - дешево же! 8) На компакт-диске есть фотки и описание моего опыта "настройки" основной платы вот с такими "фирмовыми" кварцевыми фильтрами, которую уговорил меня "поднастроить" один дядька из Днепра. Больше такие "подвиги" совершать не буду. Т.к. изготовление качественного кварцевого фильтра - это дюжа кропотливая и муторная работка - не за зря хорошие кварцевые фильтры и стоят хороших денег.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 22 ноя 2010, 21:33
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
ua3lon писал(а):
Александр Юрьевич при заказе какая основная платка 5 версии придет та что на картинке или зеленая с разметкой? и можно в нее при заказе впаять кварцевые фильтра 8+4 и все катушки и трансформаторы и в какую цену это будит. заранее спасибо с уважением UA3LON
Будет такая, как и указано в магазине, см. => http://www.sdr.com.ua/catalog/17 или => http://www.sdr.com.ua/node/53 Кварцевые фильтры тоже в магазине "нарисовано" в каком они виде => http://www.sdr.com.ua/node/52

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 22 ноя 2010, 22:42
Не в сети
Частый посетитель
Аватара пользователя

Зарегистрирован: 15 ноя 2010, 21:09
Сообщения: 11
Откуда: Россия Ярцево Смол. обл.
Позывной: ua3lon
Имя: Николай
а трансформаторы на колечках готовые на основную плату № 5 можно приобрести?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 16 дек 2010, 04:13
Не в сети

Зарегистрирован: 08 окт 2010, 13:08
Сообщения: 1
Позывной: RA3QMS
Имя: Vlad
Здравствуйте Александр.У меня вопрос-при исследовании АЧХ кварцевых фильтров АЧхометром Х1-38 вами используется логарифмический усилитель или нет и если да то какой?


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 18 дек 2010, 08:15
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
Х1-38 пользую в его "стандартном" линейном режиме. А если нужно поглазеть в логарифмическом - включаю СК4-59.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 18 дек 2010, 15:47
Не в сети
Частый посетитель
Аватара пользователя

Зарегистрирован: 15 ноя 2010, 21:09
Сообщения: 11
Откуда: Россия Ярцево Смол. обл.
Позывной: ua3lon
Имя: Николай
UT2FW писал(а):
ua3lon писал(а):
Александр Юрьевич при заказе какая основная платка 5 версии придет та что на картинке или зеленая с разметкой? и можно в нее при заказе впаять кварцевые фильтра 8+4 и все катушки и трансформаторы и в какую цену это будит. заранее спасибо с уважением UA3LON
Будет такая, как и указано в магазине, см. => http://www.sdr.com.ua/catalog/17 или => http://www.sdr.com.ua/node/53 Кварцевые фильтры тоже в магазине "нарисовано" в каком они виде => http://www.sdr.com.ua/node/52


Александр Юрьевич а такую платку можно получить в таком виде? http://www.ut2fw.com/sites/default/file ... osn5_v.jpg


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 18 дек 2010, 16:58
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267
ua3lon писал(а):
UT2FW писал(а):
ua3lon писал(а):
Александр Юрьевич при заказе какая основная платка 5 версии придет та что на картинке или зеленая с разметкой? и можно в нее при заказе впаять кварцевые фильтра 8+4 и все катушки и трансформаторы и в какую цену это будит. заранее спасибо с уважением UA3LON
Будет такая, как и указано в магазине, см. => http://www.sdr.com.ua/catalog/17 или => http://www.sdr.com.ua/node/53 Кварцевые фильтры тоже в магазине "нарисовано" в каком они виде => http://www.sdr.com.ua/node/52


Александр Юрьевич а такую платку можно получить в таком виде? http://www.ut2fw.com/sites/default/file ... osn5_v.jpg
Легко! См. ниже -

1 Друкована плата АТТ-М 10.6684 178 шт. 7,88 1402,64
Знижка: 0,00
Разом без ПДВ: 1402,64
ПДВ: 280,53
Всього з ПДВ: 1683,17

2 Друкована плата АТТ-М 10.6684 70 шт. 12,38 866,60
Знижка: 0,00
Разом без ПДВ: 866,60
ПДВ: 173,32
Всього з ПДВ: 1039,92
Расшифровываю - платка АТТ (размер платы 45х34мм) при заказе 178шт - цена платки 7,88грв, при заказе 70шт - цена платки 12,38грв. Курс $\грв - 1:8.
Сколько основных плат заказать? - размер платы 160х160мм. Стоимость 1кв.дм легко вычисляется исходя из выше привёденных данных. Грубо могу прикинуть - если заказывать не более 50шт при первом изготовлении цена одной платы будет 26$. И это только прямые затраты на изготовление платы, если ещё не начнут задавать дополнительные "вопросы" по теме "старого" P-CAD-а в котором разводилась та плата.

_________________
Aleksandr


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 23 дек 2010, 16:33
Не в сети
Частый посетитель
Аватара пользователя

Зарегистрирован: 15 ноя 2010, 21:09
Сообщения: 11
Откуда: Россия Ярцево Смол. обл.
Позывной: ua3lon
Имя: Николай
Так мне 1 нужна ) для личного пользования)


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 24 дек 2010, 22:24
Не в сети
Присоединившийся

Зарегистрирован: 24 дек 2010, 22:05
Сообщения: 4
Позывной: Нет
Имя: Владимир
Тоже одну возьму,зеленую.


Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
 Заголовок сообщения: Re: Cхема основной платы №5
СообщениеДобавлено: 11 апр 2011, 13:11
Не в сети
Гуру поболтать
Аватара пользователя

Зарегистрирован: 09 ноя 2007, 14:22
Сообщения: 1641
Фотографии: 267

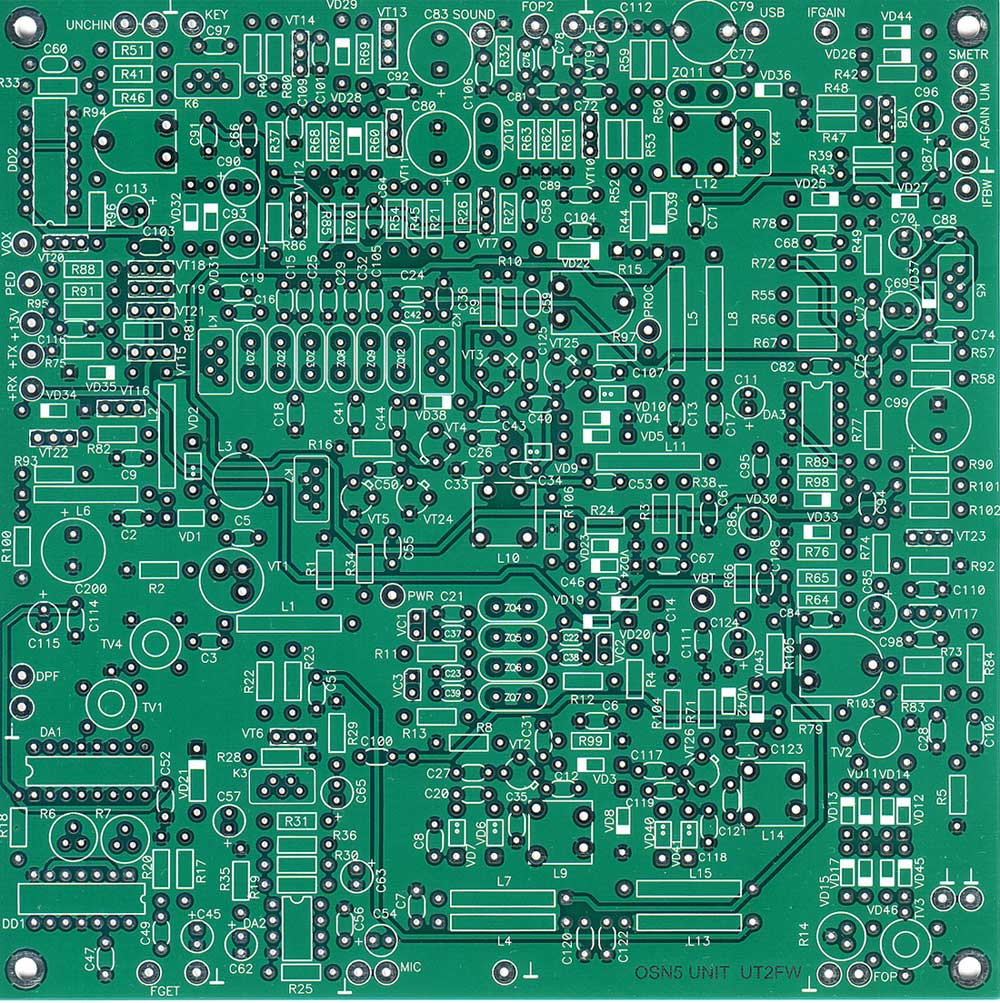

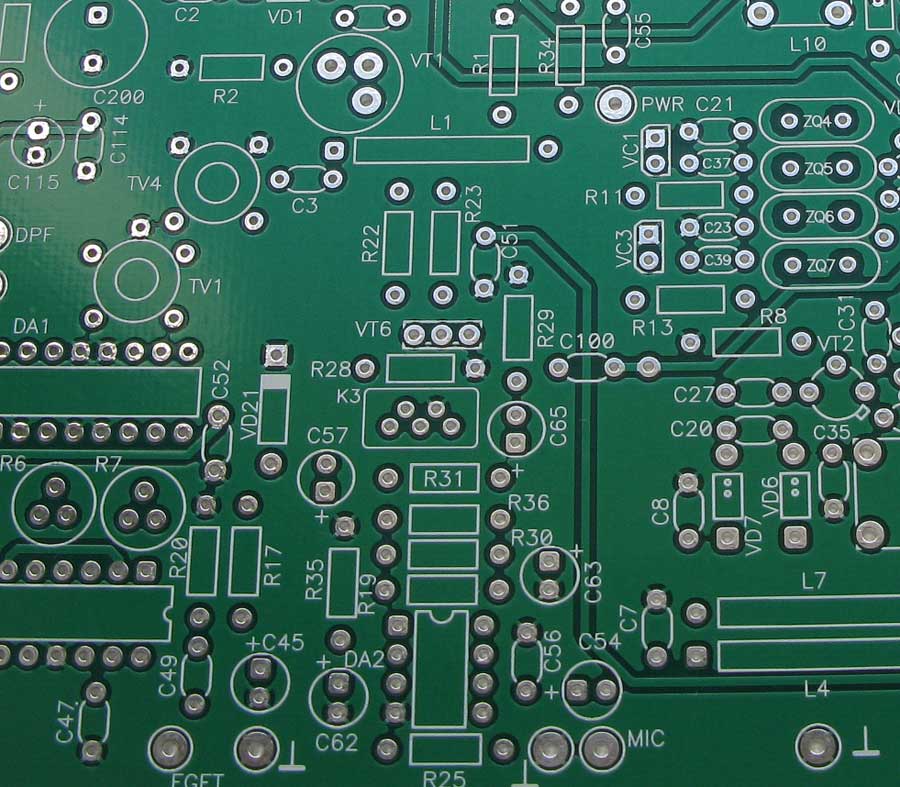

Для любителей "зелёнки" - недавно удалось выкупить свою посылку с платами у таможни. Посему в наличии появилось ограниченное количество плат "зелёных, красивых, качественных". На фото сложно передать как платка блестит - пару фоток для обозрения.


Вложения:



_________________
Aleksandr
Вернуться к началу
 Профиль Отправить личное сообщение
Ответить с цитатой
